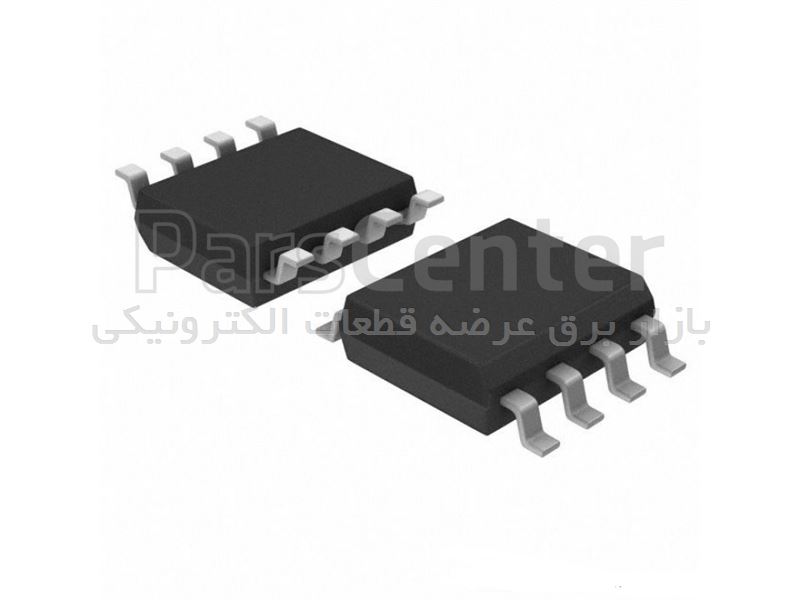

آی سی ULN2003A Copy-SMD
SEVEN DARLINGTON ARRAYS
توضیحات محصول
یک زوج دارلینگتون همان طور که در شکل زیر نشان داده شده است از اتصال دو ترانزیستور به یکدیگر به وجود می آیدبا در نظر گرفتن اینکه مدار داخلی یک زوج دارلینگتون شامل دو مدار کلکتور می باشد(همان طور که در شکل فوق می بینید) می توان گفت که مزیت این زوج نسبت به ترانزیستورهای معمولی شامل موارد زیر می باشد:- بهره جریان بالا- -بهره ولتاژ نزیک به یک- مقاومت ورودی کمتراز یک مدار کلکتور مشترک- β بزرگتر(که از رابطه زیر به دست می آید)که این موارد خصوصیات تقویت کننده های قدرت می باشند و درواقع زوج دارلینگتون یک تقویت کننده قدرت است.درایور دارلینگتون شامل چندین زوج دارلینگتون (NPN یا PNP )می باشد و برای افزایش بهره جریان نسبت به دارلینگتون معمولی ، در این مدارات مجتمع که در قالب آی سی (درایور) به بازار عرضه می شود ممکن است زوج دارلینگتون را به صورت موازی در مدار ببندند.شماتیک درایور دارلینگتونبلوک دیاگرام داخلی درایور دارلینگتوون
