شیر پنوماتیک 5 به 3

توضیحات محصول

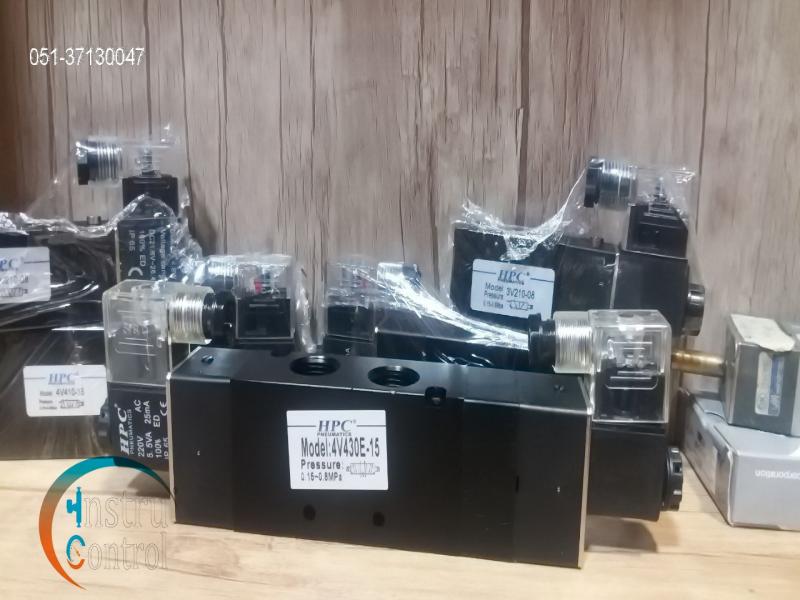

معرفی شیر پنوماتیک5/3 یک سوپاپ 5/3 طرفه دارای پنج پورت و سه حالت است. آنها دارای دو شیر برقی هستند که هرکدام می توانند حالت دریچه را کنترل کنند. اگر به هیچشیر برقی برق نرسد ، شیر به حالت مرکزی برمی گردد. بنابراین ، شیر یکپارچه است. حالت مرکزی می تواند عملکردهای مختلفی داشته باشد ، مانند بستنهمه پورت ها. یک نمونه از کاربردها ، سیلندر دو عمل است که باید در موقعیت های متوسط در امتداد قفل شود.دریچه های هوا / 3 یا 4/3 ، مانند دریچه های هوا 5/2 یا 4/2 ، برای تأمین انرژی محرک های هوا با دو عملکرد استفاده می شود.محرک ها می توانند سیلندر هوا باشند ، می توانند محرک های دوار باشند ... هر دستگاه هوا محور که برای چرخه دستگاه نیاز به تأمین هوا برای پورتهای جایگزین دارد.سری 5/3 یا 4/3 سوپاپ های کنترل جهت هستند. طراحی بدنه 5/3 و 4/3 به هوای فشرده اجازه می دهد تا به یک پورت یک محرک هوا با دو عمل جریانیابد در حالی که همزمان اجازه می دهد هوا از پورت دیگر روی همان محرک هوا به طور همزمان تخلیه شود.با جابجایی مسیرهای جریان داخلی شیر ، دریچه هوا 5/3 و 4/3 هوای فشرده شده را به جای هر یک از دو درگاه محرک و اگزوز از دیگری می فرستد ،بنابراین به سیلندر هوا با دو عملکرد امکان می دهد.دریچه نشان داده شده در تصویر زیر دارای 5 درگاه هوا است. ممکن است 5/3 باشد ، یا ممکن است پیکربندی 5/2 باشد. شما نمی توانید با مشاهدهبدنه سوپاپ تفاوت قائل شوید. شماتیک سوپاپ ، که به طور معمول در کنار شیر نشان داده می شود ، تنها راهی است که می توانید تعیین کنید قرقرهدو موقعیت دارد (5/2) یا سه حالت دارد (3/5) مگر اینکه به این ترتیب مشخص شود توسط فروشنده
