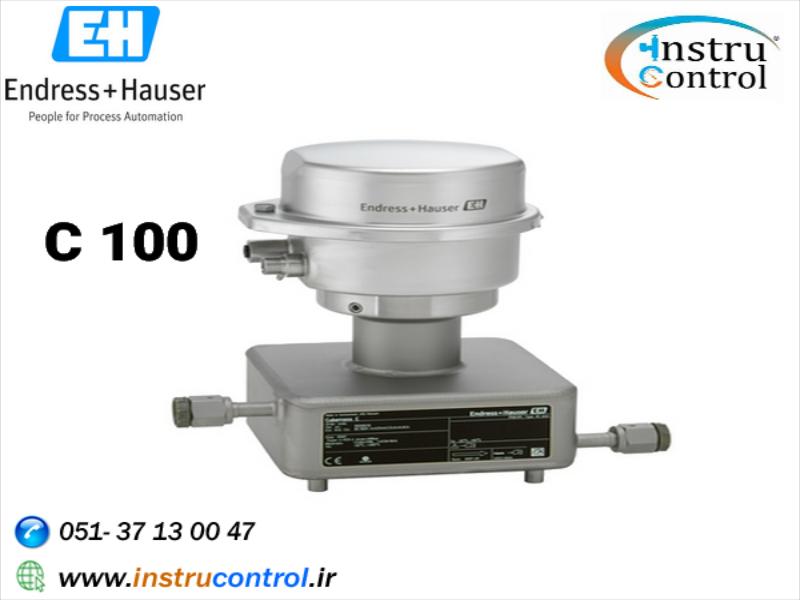

مس فلومتر کوریولیس مدل Cubemass C 100

توضیحات محصول

معرفی

Cubemass C سنسور ایده آل برای اندازه گیری کمترین سرعت جریان ، دکلهای آزمایشی و رباتیک صنعتی است. نه فشار زیاد و نه شرایط جریان متناوب دقت آن را به خطر نمی اندازند. فرستنده فوق العاده جمع و جور عملکرد کاملی را در کوچکترین رد پا ارائه می دهد و یکپارچه سازی سیستم را بدون درز امکان پذیر می کند. فناوری Heartbeat قابلیت اطمینان اندازه گیری و راستی آزمایی سازگار را تضمین می کند.

ویژگی ها

صرفه جویی در فضا - طراحی جمع و جور تک لوله

کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)

مناسب برای لغزش - حسگر سبک

فرستنده در صرفه جویی در فضا - عملکرد کامل

صرفه جویی در وقت محلی و بدون نرم افزار و سخت افزار اضافی - وب سرور یکپارچه

تأیید صحت یکپارچه - فناوری Heartbeat

اندازه گیری دقیقترین مقدار مایعات و گازها

مشخصات فنی ( مایعات ، گاز ، چگالی )

اصل اندازه گیری

کوریولیس

عنوان محصول

سنسور جمع و جور برای کمترین مقدار با یک فرستنده فوق العاده جمع و جور. اندازه گیری دقیقترین مقدار مایعات و گازها.

ویژگی های سنسور

نصب صرفه جویی در فضا - طراحی جمع و جور تک لوله. کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما). مناسب برای لغزش - حسگر سبک. قطر

اسمی: DN 1 تا 6 (¹⁄₂₄ تا ¹⁄₄ "). فشار فرآیند تا 400 بار (5800 psi).

ویژگی های فرستنده

فرستنده صرفه جویی در فضا - عملکرد کامل،  صرفه جویی در وقت محلی و بدون نرم افزار و سخت افزار اضافی - وب سرور یکپارچه. تأیید صحت یکپارچه -

فناوری Heartbeat. محکم تر ، محفظه فرستنده فوق العاده جمع و جور. بالاترین درجه حفاظت: IP69.

دامنه قطر اسمی

DN 1 تا 6 (از ¹⁄₂₄ تا ¹⁄₄ )

متریال استفاده شده

لوله اندازه گیری: 1.4539 (904 لیتر)

اتصال: 1.4539 (904L) 1.4404 (316 / 316L)

متغیرهای اندازه گیری شده

جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت

حداکثر خطای اندازه گیری

جریان جرم (مایع): ± 0.1

جریان حجم (مایع): ± 0.1

جریان جرم (گاز): ± 0.5٪

تراکم (مایع): 0.0005 ± g / cm3

محدوده اندازه گیری

0 تا 1000 کیلوگرم در ساعت (0 تا 37 پوند در دقیقه)

حداکثر فشار فرآیند

PN 40 ، کلاس 300 ، 10K ، 400 بار (5800 psi)

دامنه دمای متوسط

–50 تا +205 درجه سانتیگراد (–58 تا +401 درجه فارنهایت)

محدوده دمای محیط

استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)

سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)

مواد محفظه سنسور

1.4301 (304) ، مقاوم در برابر خوردگی

متریال ترانسمیتر

جمع و جور: AlSi10Mg ، پوشش داده شده

جمع و جور / فوق العاده جمع و جور: 1.4301 (304)

درجه محافظت

استاندارد: محفظه IP66 / 67 ، نوع 4X

نمایش / عملکرد

صفحه نمایش 4 خطی با نور پس زمینه موجود است (بدون عملیات محلی)

پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است

خروجی ها

4‐20 میلی آمپر HART (فعال)

پالس / فرکانس / خروجی سوئیچ (منفعل)

ورودی ها

هیچ یک

ارتباطات دیجیتال

HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET

منبع تغذیه

DC 20 تا 30 ولت

تاییدیه منطقه خطرناک

ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI

ایمنی محصول

CE ، C-Tick

تأییدیه ها و گواهینامه های اندازه گیری

کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)

فناوری ضربان قلب مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)

تأییدیه های فشار و گواهینامه ها

CRN

گواهینامه های  متریال

3.1 متریال
