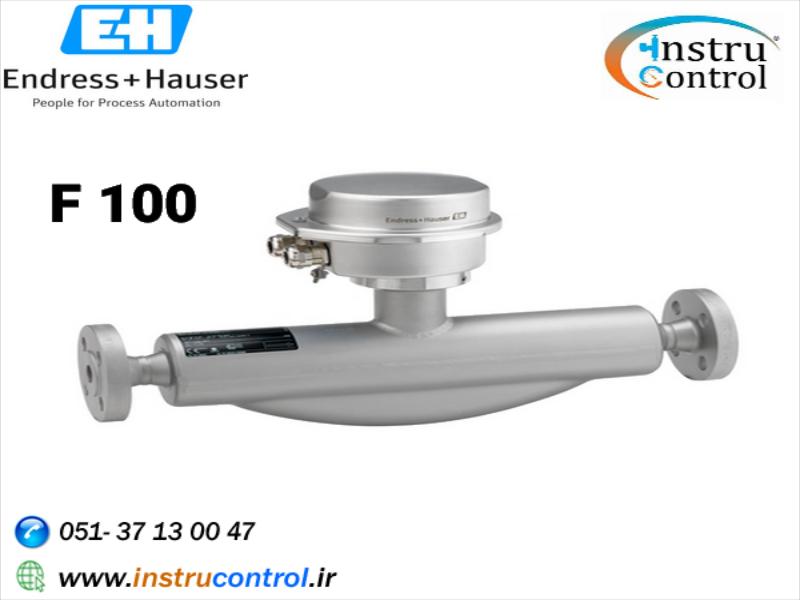

مس فلومتر کوریولیس مدل Promass F 100

توضیحات محصول

معرفی

Promass F به عنوان دستگاهی بسیار دقیق و تحت شرایط مختلف فرآیند از شهرت زیادی برخوردار است. این برای طیف وسیعی از برنامه ها مناسب است. همراه با کوچکترین محفظه فرستنده موجود ، عملکرد کاملی در کوچکترین رد پا ارائه می دهد. Promass F 100 گزینه ترجیحی برای یکپارچه سازی سیستم ، سازنده لغزش و تولیدکنندگان تجهیزات بود موجود با محفظه بهداشتی از جنس استنلس استیل بسیار جمع و جور ، می تواند حتی در جمع و جورترین سکوها قرار گیرد.

در یک نگاه

حداکثر خطای اندازه گیری

جریان جرم (مایع): ± 0.1٪ (استاندارد) ، 0.05٪ (سفارشی)

جریان حجم (مایع): ± 0.1٪

جریان جرم (گاز): ± 0.25٪

تراکم (مایع): 0.0005 ± g / cm³

محدوده اندازه گیری

0 تا 2200000 کیلوگرم در ساعت (0 تا 80840 پوند در دقیقه)

دامنه دمای متوسط

استاندارد: –50 تا +150 درجه سانتیگراد (–58 تا +302 درجه فارنهایت)

سفارشی: -50 تا +240 درجه سانتیگراد (-58… + 464 درجه فارنهایت)

حداکثر فشار فرآیند

PN 100 ، کلاس 600 ، 63K

متریال استفاده شده

لوله اندازه گیری: 1.4539 (904L) 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)

اتصال: 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)

ویژگی ها

ایمن در برابر نوسانات و محیط های سخت

کمتر از نقاط اندازه گیری فرآیند - اندازه گیری چند متغیره (جریان ، چگالی ، دما)

صرفه جویی در فضا - نیازی به اجرای ورودی / خروجی نیست

ترانسمیتر با ویژگی صرفه جویی در فضا - عملکرد کامل در کوچکترین اثر

صرفه جویی در وقت و بدون نرم افزار و سخت افزار اضافی - وب سرور یکپارچه

تأیید صحت یکپارچه - فناوری HEARTBEAT

کاربرد ها

اصل اندازه گیری مستقل از خواص سیال فیزیکی مانند ویسکوزیته یا چگالی

بالاترین عملکرد اندازه گیری برای مایعات و گازها تحت مختلف

خواص دستگاه

جریان جرم: خطای اندازه گیری شده  0.05٪ (PremiumCal)

محدودیت ثانویه دارای رتبه تا 40 بار (580 psi)

قطر اسمی: DN 8 تا 250 (3/8 تا 10 اینچ)

محکم تر ، محفظه فرستنده فوق العاده جمع و جور

محافظت در برابر نفوذ بالا: IP69K

صفحه نمایش های لوکال در دسترس

مشخصات فنی

اصل اندازه گیری

کوریولیس

عنوان محصول

فلومتر با دقت بالا ، مستحکم و یک ترانسمیتر فوق فشرده. بالاترین عملکرد اندازه گیری برای مایعات و گازها در شرایط مختلف فرآیند

دامنه قطر اسمی

DN 8 تا 250 (از ⅜  تا 10 اینچ)

متریال استفاده شده

لوله اندازه گیری: 1.4539 (904L) 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)

اتصال: 1.4404 (316 / 316L) آلیاژ C22 ، 2.4602 (UNS N06022)

متغیرهای اندازه گیری شده

جریان جرم ، چگالی ، دما ، جریان حجم ، حجم اصلاح شده ، جریان ، چگالی مرجع ، غلظت

حداکثر خطای اندازه گیری

جریان جرم (مایع): ± 0.1٪ (استاندارد) ، 0.05٪ (گزینه)

جریان حجم (مایع): ± 0.1

جریان جرم (گاز): ± 0.25٪

تراکم (مایع): 0.0005 ± g / cm³

محدوده اندازه گیری

0 تا 2200000کیلوگرم در ساعت (0 تا 80840 پوند در دقیقه)

حداکثر فشار فرآیند

PN 100 ، کلاس 600 ، 63K

دامنه دمای متوسط

استاندارد: -50 تا +150 درجه سانتیگراد (-58 تا +302 درجه فارنهایت)

سفارشی: -50 تا +240 درجه سانتیگراد (-58… + 464 درجه فارنهایت)

محدوده دمای محیط

استاندارد: –40 تا +60 درجه سانتیگراد (–40 تا +140 درجه فارنهایت)

سفارشی: -50 تا +60 درجه سانتیگراد (-58 تا +140 درجه فارنهایت)

مواد محفظه سنسور

1.4301 / 1.4307 (304L) ، مقاوم در برابر خوردگی

متریال ترانسمیتر

جمع و جور: AlSi10Mg ، پوشش داده شده

 1.4301 (304) ، 1.4404 (316L)

درجه محافظت

استاندارد : محفظه IP66 / 67 ، نوع 4X

سفارشی : IP69

نمایش / عملکرد

صفحه نمایش 4 خطی با نور پس زمینه موجود است (بدون عملیات محلی)

پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است

خروجی ها

4‐20 میلی آمپر HART (فعال)

پالس / فرکانس / خروجی سوئیچ (passive)

ورودی ها

هیچ یک

ارتباطات دیجیتال

HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET

منبع تغذیه

DC 20 تا 30 ولت

مصوبات منطقه خطرناک

ATEX ، IECEx ، cCSAus ، NEPSI ، INMETRO ، EAC

ایمنی محصول

مارک CE ، C-Tick ، ​​EAC

تأییدیه ها و گواهینامه های اندازه گیری

کالیبراسیون انجام شده در امکانات کالیبراسیون معتبر (با توجه به ISO / IEC 17025)

فناوری heartbeat مطابق با الزامات قابل اندازه گیری برای ردیابی مطابق با ISO 9001: 2015 - بخش 7.1.5.2 a (تأیید TÜV SÜD)

تأییدیه ها و گواهینامه های دریایی

ABS (اداره حمل و نقل آمریکا)

BV (Bureau Veritas)

LR

تأیید BV

تأییدیه های فشار و گواهینامه ها

PED ، CRN ، AD 2000

گواهینامه های مواد

3.1 ماده

NACE MR0175 / MR0103 ، PMI ؛  EN ISO ، ASME ، NORSOK

تأییدیه ها و گواهینامه های بهداشتی

3-A ، EHEDG ، cGMP
