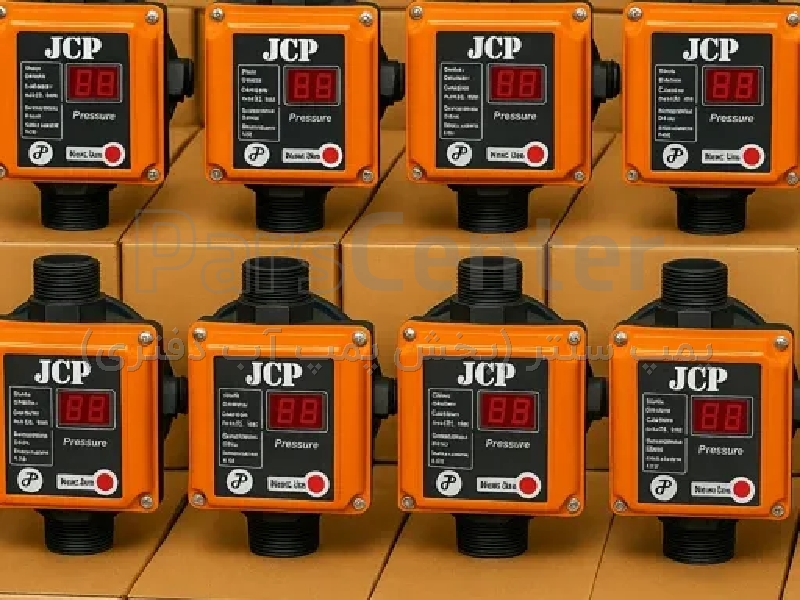

معرفی ست کنترل جی سی پی(JCP)

• «JCP» یک برند شناخته‌شده در بازار قطعات پمپ است که مدل‌های مختلفی از ست کنترل برای پمپ‌های آبرسانی عرضه می‌کند.

• ست کنترل JCP در بازار ایران به‌خوبی موجود است و مدل‌های مختلفی دارد که برای کاربردهای خانگی، ساختمان‌های چند طبقه، پمپاژ آب شهری و غیره طراحی شده‌اند.

• کارکرد آن به صورت اتوماتیک است: وقتی شیر آب باز شود و فشار در سیستم کاهش یابد، ست کنترل پمپ را روشن می‌کند، و وقتی فشار لازم برقرار شود (یا شیر بسته شود)، پمپ را خاموش می‌کند.

عملکرد ست کنترل (اصول عمومی)

برای درک بهتر، ابتدا توضیح مختصری از عملکرد کلی ست کنترل‌ها بدهم:

• ست کنترل یا کلید اتومات دیجیتال، یک برد الکترونیکی دارد که فشار آب را با حسگر (سِنسور فشار) اندازه‌گیری می‌کند.

• وقتی فشار در لوله پایین بیاید (مثلاً به دلیل باز شدن شیر)، ست کنترل فرمان روشن شدن پمپ را صادر می‌کند.

• وقتی شیر بسته شود و فشار دوباره بالا رود، ست کنترل، پمپ را خاموش می‌کند تا از کارکرد بی‌مورد جلوگیری کند.

• برخی مدل‌های پیشرفته‌تر JCP دارای سنسور دمای آب هستند که در صورت افزایش بیش از حد دما، پمپ را قطع می‌کنند تا از آسیب دیدن موتور جلوگیری شود.

• همچنین، در برخی مدل‌ها یک مخزن کوچک (هیدروتانک) وجود دارد که مقداری آب را ذخیره می‌کند تا در مصرف‌های کوچک پمپ مکرر روشن‌خاموش نشود و استهلاک کاهش یابد.

مدل‌های مختلف ست کنترل JCP

چند مدل رایج ست کنترل JCP عبارت‌اند از:

1. ست کنترل هیدروتانک JCP

   • مدل کلاسیک با مخزن تحت فشار کوچک (حدود 0.5 لیتر) که موجب کاهش تعداد استارت‌های پمپ در مصرف کم می‌شود.

   • رله داخلی ۳۵ آمپری دارد (مناسب پمپ تا ~3 اسب)

   • سوپاپ داخلی از جنس برنج برای دوام بیشتر

   • سنسور فشار دقیق (UGN3503 در بعضی مدل‌ها) برای کنترل بهتر فشار

   • سنسور دمای NTC (مثلاً 10K) برای محافظت در برابر دمای بالا

   • دو عدد جرقه‌گیر (VDR) برای محافظت مداری از نوسانات برق ورودی

   • نمایشگر دیجیتال فشار.

   • گارانتی: برخی فروشگاه‌ها مدل هیدروتانک JCP را با ۶ ماه گارانتی ارائه می‌دهند.

   • مناسب برای ساختمان‌هایی تا «حدود ۹ طبقه» بر اساس برخی مشخصات فروشندگان.

2. ست کنترل هوشمند JCP تیپ ۲

   • این مدل نوع «تیپ ۲» هوشمند است.

   • مجهز به یک آی‌سی قابل برنامه‌ریزی (میکروکنترلر) است که کنترل دقیق‌تری روی فشار و منطق قطع/وصل دارد.

   • سنسور فشار حساس + سنسور دمای NTC برای محافظت در برابر دمای خطرناک.

   • رله ۳۵ آمپری T-شکل دارد.

   • بدنه مقاوم، سوپاپ داخلی برنجی.

   • قابلیت راه‌اندازی پمپ از نیم اسب تا حدود ۳ اسب بخار.

   • نمایشگر دیجیتال دارد که وضعیت فشار را نشان می‌دهد، و در صورت خشک‌کار شدن، خطایی (مثلا حرف “F”) نمایش داده می‌شود.

3. ست کنترل هوشمند JCP بدون سوپاپ

   • مدل خاصی که سوپاپ یک‌طرفه برنجی در آن حذف شده است.

   • با سنسور فشار دقیق، حساسیت بالا را ارائه می‌دهد.

   • رله ۳۵ آمپری تا پمپ ۳ اسب.

   • سنسور دمایی برای قطع اضطراری در دمای بالا (مثلاً اگر آب خیلی گرم شود) دارد.

   • طراحی شده برای ساختمان‌هایی تا حدود ۱۰ طبقه یا ده واحد، بسته به مشخصات فروشنده.

   • چون سوپاپ داخلی ندارد، باید در سیستم یک مخزن تحت فشار (منبع) و سوپاپ خارجی در نظر گرفته شود.

مزایای استفاده از ست کنترل JCP

• خودکار شدن عملکرد پمپ: با ست کنترل، پمپ به صورت هوشمند روشن و خاموش می‌شود بدون نیاز به مداخله دستی، که راحتی زیادی ایجاد می‌کند.

• محافظت از پمپ: قابلیت‌هایی مثل سنسور دما و تشخیص خشک‌کاری از آسیب‌دیدن موتور جلوگیری می‌کند.

• کاهش استهلاک پمپ: به ویژه در مدل هیدروتانک، چون تعداد استارت کمتر است (به دلیل مخزن فشار)، عمر پمپ افزایش می‌یابد.

• تنظیم فشار دقیق: سنسور فشار دقیق + نمایشگر دیجیتال امکان تنظیم فشار استارت پمپ را فراهم می‌کند.

• جنس قطعات مناسب: مثل سوپاپ برنجی در مدل هیدروتانک که دوام بیشتری دارد.

• مناسب برای ساختمان‌های چندطبقه: برخی مدل‌ها مخصوص استفاده در ساختمان‌های تا ۹ یا ۱۰ طبقه طراحی شده‌اند.

معایب یا محدودیت‌ها

• گارانتی نسبتاً کوتاه: بعضی مدل‌ها فقط ۶ ماه گارانتی دارند.

• در مدل «بدون سوپاپ»، چون سوپاپ یک‌طرفه حذف شده، نیاز به طراحی سیستم با منبع و سوپاپ جداگانه وجود دارد که نصب آن پیچیده‌تر می‌شود.

• اگر فشار ورودی آب خیلی پایین باشد، عملکرد بعضی ست کنترل‌ها ممکن است بهینه نباشد (چون نیاز به تفاوت فشار دارند). این مورد در بسیاری از ست کنترل‌ها دیده می‌شود.

• حساسیت به کیفیت برق: نوسانات برق، خاموش‌روشن‌های مکرر یا برق نامناسب می‌تواند روی عملکرد الکترونیکی تأثیر بگذارد، به‌خصوص در مدل‌هایی که دارای رله قوی هستند.

نکات فنی مهم در انتخاب ست کنترل JCP

برای انتخاب مناسب‌ترین مدل ست کنترل JCP، نکات زیر را در نظر بگیرید:

1. توان پمپ
   مطمئن شوید ست کنترلی که انتخاب می‌کنید، رله و طراحی آن توان پمپی که دارید را پشتیبانی کند (مثلا دومدل JCP تیپ ۲ برای تا ~۳ اسب طراحی شده است).

2. تعداد طبقات یا واحد ساختمان
   بسته به تعداد طبقات ساختمان یا تعداد شیرآب مصرفی، مدل هیدروتانک یا هوشمند JCP را انتخاب کنید. مثلاً مدل هیدروتانک بعضی نسخه‌ها تا ۹ طبقه را پشتیبانی می‌کند.

3. نیاز به مخزن فشار
   در برخی مدل‌ها (مثل مدل بدون سوپاپ) چون سوپاپ داخلی وجود ندارد، باید منبع تحت فشار (تانک فشار) در سیستم وجود داشته باشد تا پمپ پایدار کار کند.

4. دمای آب
   اگر احتمال دارد دمای آب پمپاژ شده بالا باشد یا در شرایطی باشد که گرم شدن پمپ امکان‌پذیر است، مدلی با سنسور دمایی (مثل 10K NTC) انتخاب کنید.

5. محل نصب
   ست کنترل باید در مکانی نصب شود که دسترسی برای سرویس راحت باشد و از تابش مستقیم آفتاب یا باران محافظت شود. همچنین باید در مسیر مناسب بین پمپ و لوله خروجی قرار گیرد.

6. تصفیه ورودی آب
   به‌توصیه منابع فنی، نصب صافی (فیلتر) قبل از ست کنترل می‌تواند عمر آن را زیاد کند و از ورود ذرات به داخل دیافراگم یا مکانیزم داخلی جلوگیری نماید.
