چک ولو خطی استنلس استیل 304 KITZ
vertical check valve 1000wog-stainless steel 304/316 npt شیر خودکار خطی استنلس استیل شیر یکطرفه عمودی استیل 304 چک ولو استیل عمودی 304
مشخصات
- شرکت سازنده :
- KITZ
- مدل :
- vertical
- کشور سازنده :
- چین
- متریال :
- 304- 316
- برند :
- kitz- nippon
- فشارکاری :
- 1000 وگ
توضیحات محصول

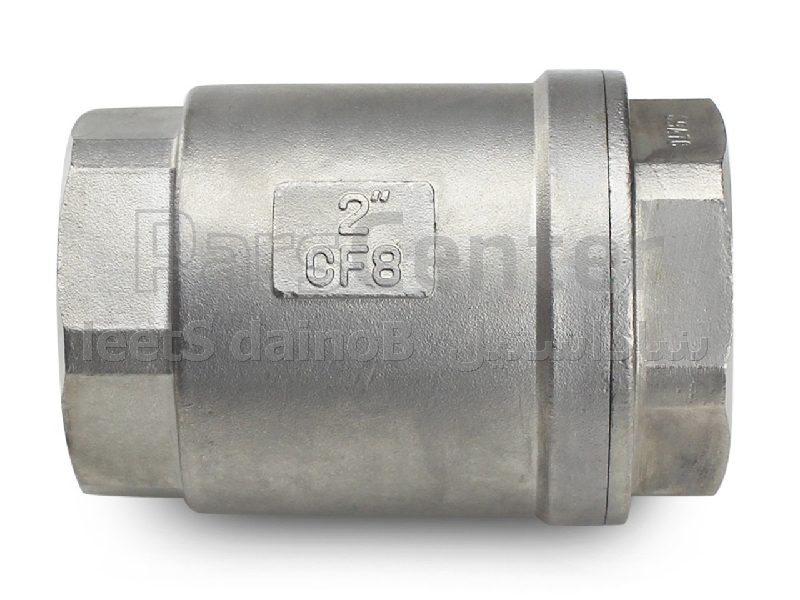

شیر یکطرفه خطی عمودی استنلس استیل 304 – برند KITZ و NIPPON
(Vertical Check Valve 304 Stainless Steel)

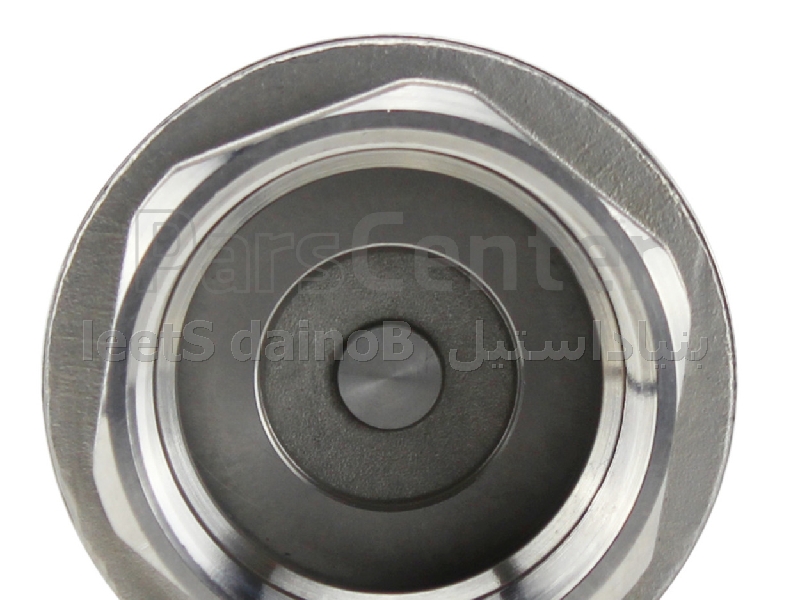

شیر یکطرفه خطی (عمودی) استنلس استیل 304 با دیسک استیل و اتصال رزوه‌ای NPT، مناسب برای نصب در خطوط لوله عمودی با جریان رو به بالا می‌باشد. این نوع شیر خودکار به‌ویژه در صنایع غذایی، دارویی، تأسیسات صنعتی و سیستم‌های پمپاژ کاربرد فراوان دارد. برندهای معتبر KITZ و NIPPON تضمین‌کننده‌ی کیفیت و طول عمر بالا برای این محصول هستند.
مشخصات فنی شیر یکطرفه عمودی 304
| ویژگی | مشخصات |
|---|---|
| جنس بدنه | استنلس استیل 304 |
| جنس دیسک | استنلس استیل 304 |
| نوع اتصال | رزوه‌ای NPT |
| فشار کاری | تا 1000 WOG (تقریباً 69 بار) |
| دمای کاری | بین 20- تا 180+ درجه سانتی‌گراد |
| استانداردها | ASME B16.34 / API 598 |
| سایزهای موجود | از ½ اینچ تا 4 اینچ |
جدول مقایسه انواع شیر خودکار (چک ولو)
| نوع شیر خودکار | مکانیزم عملکرد | جهت نصب | مزایا | معایب |
|---|---|---|---|---|
| شیر یکطرفه خطی (عمودی) | بالا رفتن دیسک بر اثر فشار سیال | فقط عمودی | مناسب برای خطوط عمودی – عدم بازگشت سیال | محدود به نصب عمودی |
| شیر یکطرفه سوپاپی 45 درجه | چرخش دیسک زاویه‌دار | افقی و زاویه‌دار | دسترسی آسان برای سرویس – کاربرد عمومی | حجم بیشتر نسبت به سایر مدل‌ها |
| شیر یکطرفه دریچه‌ای دنده‌ای | حرکت دیسک بر روی محور | افقی | اقتصادی و ساده در نصب | مستعد ضربه قوچ (Water Hammer) |
| شیر خودکار دیسکی بین فلنجی | چرخش دیسک مرکزی | افقی | بسیار فشرده و سبک | حساس به نوسانات جریان |
مقایسه متریال استنلس استیل 304 و 316
| ویژگی | استیل 304 | استیل 316 |
|---|---|---|
| ترکیب شیمیایی | 18% کروم، 8% نیکل | 16% کروم، 10% نیکل، 2% مولیبدن |
| مقاومت در برابر خوردگی | مناسب برای محیط‌های معمولی | عالی برای محیط‌های شیمیایی و دریایی |
| کاربردها | صنایع غذایی، ساختمانی، عمومی | صنایع دارویی، دریایی، شیمیایی |
| مقاومت اسیدی | متوسط | بسیار بالا |
| قیمت | مقرون‌به‌صرفه‌تر | گران‌تر |
کاربردهای شیر یکطرفه خطی عمودی
خطوط لوله عمودی با جریان رو به بالا
سیستم‌های تصفیه و فیلتر مایعات
خطوط بخار، هوای فشرده و آب گرم
صنایع دارویی و بهداشتی با نسخه 316
ورودی پمپ‌ها و ممانعت از برگشت سیال
سوالات متداول (FAQ)
1. آیا این شیر قابل نصب به صورت افقی است؟
خیر، این شیر فقط برای نصب عمودی با جریان رو به بالا طراحی شده است.
2. تفاوت بین شیر یکطرفه خطی و دیسکی بین فلنجی چیست؟
شیر خطی در مسیر عمودی با عملکرد بلندشدن دیسک عمل می‌کند، در حالی که شیر دیسکی برای نصب افقی و به‌صورت فشرده طراحی شده است.
3. آیا نسخه استنلس استیل 316 هم موجود است؟
بله، در صورت نیاز برای محیط‌های خورنده یا صنایع دارویی، نسخه 316 قابل سفارش می‌باشد.
