هم‌راستاسازی دقیق شفت‌ها با تکنولوژی لیزری: رویکردی نوین در افزایش بهره‌وری صنعتی
۱. اهمیت الاینمنت در صنایع
در دنیای صنعتی امروز، ماشین‌آلات چرخشی بخش جدایی‌ناپذیری از فرآیندهای تولید و عملیات فنی هستند. تجهیزات دوار نظیر موتورهای الکتریکی، پمپ‌ها، کمپرسورها و گیربکس‌ها نیازمند نصب دقیق و نگهداری مستمر هستند تا بهره‌وری بهینه و عمر طولانی داشته باشند. یکی از عوامل کلیدی در این زمینه، هم‌راستاسازی صحیح شفت‌ها (shaft alignment)است.
هرگونه ناهماهنگی در محورهای دوار می‌تواند منجر به بروز نیروهای ناخواسته در محل اتصال، افزایش سایش یاتاقان‌ها، بالا رفتن دمای کاری، افزایش ارتعاشات و حتی شکست مکانیکی شود. بنابراین، انجام الاینمنت با دقت بالا، هم در فاز نصب و هم به عنوان بخشی از برنامه‌های نگهداری پیشگیرانه، اهمیت حیاتی دارد.
۲. چالش‌های الاینمنت سنتی و نیاز به دقت بالاتر
روش‌های سنتی هم‌راستاسازی شامل استفاده از ساعت‌های اندیکاتور، خط‌کش، گونیا و ابزارهای نوری اولیه است. این ابزارها اگرچه از لحاظ هزینه اولیه مقرون‌به‌صرفه هستند، اما اجرای صحیح آن‌ها نیاز به تجربه بالای اپراتور داشته و عموماً مستعد خطای انسانی‌اند.
در دنیای امروز که تجهیزات صنعتی با سرعت‌های بالا و تلرانس‌های باریک کار می‌کنند، دقت میلی‌متری یا حتی میکرومتری در الاینمنت اهمیت دارد. روش‌های سنتی غالباً نمی‌توانند چنین دقتی را تضمین کنند. علاوه بر آن، زمان‌بر بودن تنظیمات و محدودیت در تحلیل داده‌ها باعث شده این روش‌ها در بسیاری از صنایع، به‌تدریج جای خود را به راهکارهای مدرن بدهند.
۳. تکنولوژی لیزری در الاینمنت: اصول عملکرد

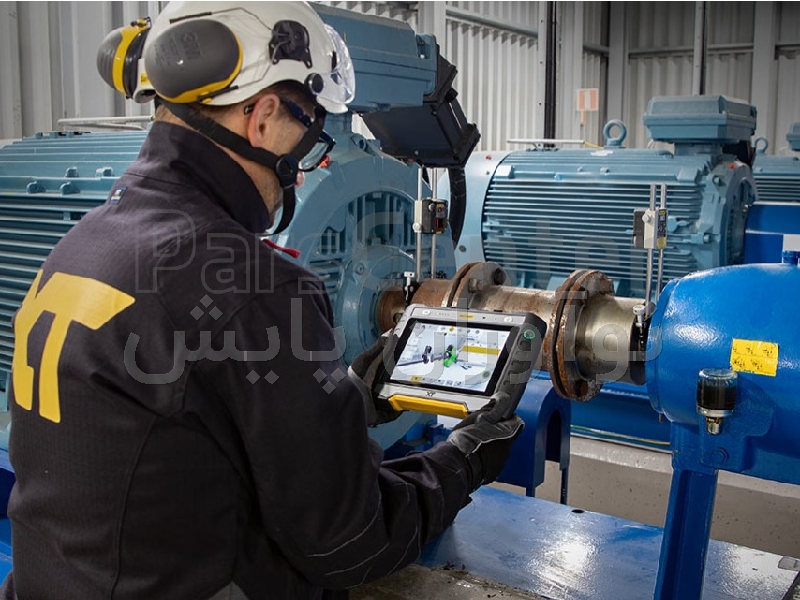

سیستم‌های الاینمنت لیزری، بر پایه اصول ساده فیزیکی اما تکنولوژی پیشرفته طراحی شده‌اند. این سیستم‌ها از یک فرستنده لیزر و یک یا چند گیرنده (detector)استفاده می‌کنند که معمولاً بر روی شفت‌های مجاور نصب می‌شوند. با چرخاندن شفت‌ها در موقعیت‌های مختلف، مختصات پرتو لیزر بر روی گیرنده تغییر می‌کند و این تغییرات به‌صورت دیجیتال ثبت و پردازش می‌شود.
نرم‌افزار داخلی دستگاه، با استفاده از الگوریتم‌های مثلثاتی و تحلیل‌های برداری، انحراف زاویه‌ای و جابجایی موازی شفت‌ها را محاسبه کرده و دستورالعمل‌هایی برای تنظیم دقیق به کاربر ارائه می‌دهد. به دلیل سرعت بالا، دقت زیاد و نمایش گرافیکی نتایج، این روش به‌سرعت جایگزین تکنیک‌های سنتی در صنایع حساس شده است.
۴. حسگرها، واحد کنترل و نقش پردازش داده‌ها
یکی از مهمترین عوامل تعیین‌کننده در دقت یک سیستم الاینمنت، نوع حسگر مورد استفاده و قدرت پردازش داده‌های جمع‌آوری‌شده است. سیستم‌های پیشرفته از حسگرهای CCD با پهنای بالا (مثلاً ۳۰ میلی‌متر) استفاده می‌کنند که می‌توانند موقعیت پرتو لیزر را با دقت میکرونی تشخیص دهند.
همچنین استفاده از شیب‌سنج‌های الکترونیکی داخلی باعث می‌شود دستگاه بتواند در زوایای مختلف از موقعیت شفت، دقت خود را حفظ کند. این ویژگی‌ها به کاربر امکان می‌دهد حتی در فضاهای محدود یا نصب‌های پیچیده، بدون افت دقت عملیات را انجام دهد.
برای نمونه، در دستگاهی مانند Easy Align 440، از پردازنده ARM با سرعت ۵۳۳ مگاهرتز استفاده شده که قادر است حجم بالایی از داده‌ها را در لحظه پردازش کند. این دستگاه همچنین دارای حافظه داخلی ۴ گیگابایت، رم ۱۲۸ مگابایت و نمایشگر رنگی با قابلیت خوانایی در نور مستقیم خورشید است که تجربه کاربری بسیار حرفه‌ای را ارائه می‌دهد.
۵. دقت اندازه‌گیری و تأثیر آن بر نگهداری پیشگیرانه
یکی از نقاط قوت اصلی سیستم‌های الاینمنت لیزری، امکان اندازه‌گیری بسیار دقیق جابجایی‌های میکرومتری است. این دقت بالا، نقش کلیدی در پیاده‌سازی نگهداری پیشگیرانه ایفا می‌کند، به‌طوری‌که می‌توان پیش از بروز خرابی، نشانه‌های اختلال در تراز شفت‌ها را شناسایی و برطرف کرد.
مزایای این دقت بالا عبارت‌اند از:
- کاهش چشمگیر مصرف انرژی در سیستم‌های محرک
- افزایش طول عمر یاتاقان‌ها و کوپلینگ‌ها
- کاهش ارتعاشات ناخواسته در سازه‌ها
- به حداقل رساندن توقفات اضطراری و هزینه‌های تعمیراتی
افزایش قابلیت اطمینان (Reliability) یکی از اهداف مهم در صنایع حساس مانند نفت و گاز، نیروگاه‌ها و پتروشیمی است و الاینمنت دقیق یکی از ارکان تحقق این هدف به‌شمار می‌رود.
۶. استانداردهای حفاظتی، دوام و قابلیت‌های صنعتی
یک دستگاه اندازه‌گیری لیزری، صرف‌نظر از دقت اندازه‌گیری، باید بتواند در شرایط سخت محیطی عملکرد پایدار داشته باشد. استانداردهای حفاظتی مانند IP65نشان‌دهنده مقاومت در برابر گرد و غبار و پاشش آب هستند که برای کار در سایت‌های صنعتی الزامی است.
همچنین، وزن مناسب، طراحی ارگونومیک، عمر بالای باتری (مثلاً ۱۰ ساعت کار مداوم در دستگاه Easy Align 440) و کیف حمل مقاوم از جمله عواملی هستند که در انتخاب یک سیستم مناسب باید در نظر گرفته شوند. بدنه دستگاه باید از موادی مانند پلاستیک ABS با مقاومت بالا در برابر ضربه ساخته شده باشد.
در دستگاه‌های پیشرفته، ارتباط بی‌سیم تا فاصله ۱۰۰ متر و تولید مستقیم فایل‌های PDF از گزارش اندازه‌گیری، کار را برای اپراتورها بسیار سریع‌تر و ساده‌تر کرده است.
۷. نمونه‌ای از تجهیزات پیشرفته الاینمنت لیزری
پکیج‌های کامل الاینمنت لیزری معمولاً شامل موارد زیر هستند:
- واحد پردازش و نمایشگر
- دو عدد سنسور لیزری با پایه‌های مکانیکی
- زنجیرهای قفل‌شونده برای قطرهای مختلف شفت
- متر اندازه‌گیری، کابل USB و راهنمای شروع سریع
- نرم‌افزار تحلیل داده برای کامپیوتر
- گواهی کالیبراسیون معتبر و کیف حمل مقاوم
برای مثال، دستگاه Easy Align 440که در بازار ایران نیز عرضه شده، تمام موارد بالا را در قالب یک مجموعه صنعتی حرفه‌ای ارائه می‌دهد. این سیستم به لطف ترکیب سخت‌افزار قدرتمند، نرم‌افزار کاربرپسند و تجهیزات کامل، به یکی از گزینه‌های مطرح در بین مهندسان تعمیر و نگهداری تبدیل شده است.
۸. جمع‌بندی: آینده ابزارهای الاینمنت صنعتی
روند رو‌به‌رشد دیجیتالی‌سازی در صنایع، ابزارهای اندازه‌گیری را نیز تحت تأثیر قرار داده است. الاینمنت لیزری تنها یک ابزار مکانیکی نیست؛ بلکه بخشی از سیستم‌های هوشمند پایش وضعیت و نگهداری پیشگیرانه است.
با پیشرفت پردازنده‌ها، ارتباطات بی‌سیم، باتری‌های بادوام و رابط‌های گرافیکی کاربرپسند، انتظار می‌رود در آینده نزدیک، سیستم‌های الاینمنت تبدیل به اجزایی از اکوسیستم دیجیتال کارخانه‌ها شوند. انتخاب یک ابزار دقیق و هوشمند، مانند Easy Align 440، می‌تواند نقطه شروعی برای پیاده‌سازی نگهداری پیش‌بینانه (Predictive Maintenance) و کاهش هزینه‌های عملیاتی در بلندمدت باشد.
