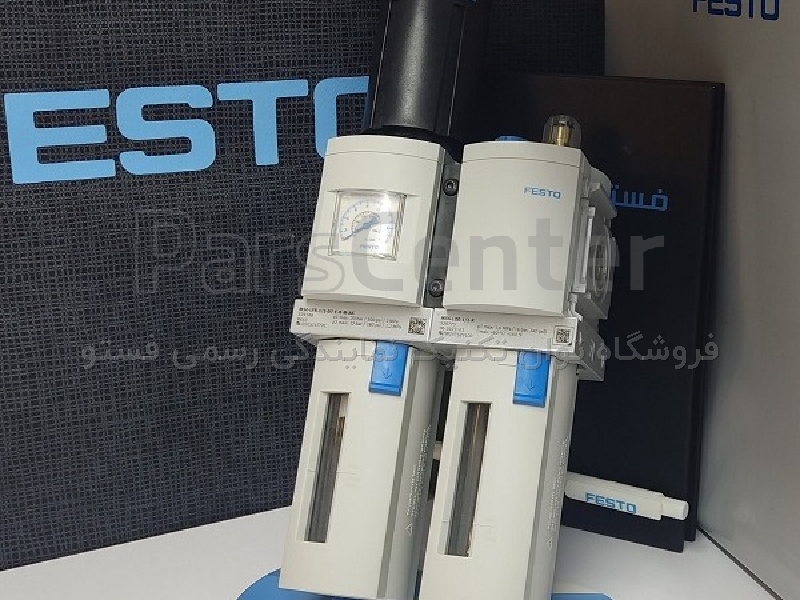

واحد مراقبت فستو MSB6-1/2-FRC5:J1M1 (530244)
واحد مراقبت ترکیبی هوای فشرده فستو MSB6-1/2-FRC5:J1M1 فیوز عملکرد با دکمه چرخان و نصب عمودی، فیلتر با تخلخل 40 میکرومتر و تخلیه تجمعی دستی با فشار کاری 1.5 تا 20 بار و محدوده تنظیم فشار 0.5 تا 12 بار جریان نرمال نامی 3,700 لیتر در دقیقه
مشخصات
- شرکت سازنده :
- فستو
- مدل :
- MSB6
- کشور سازنده :
- آلمان
- size :
- 6
- Model series :
- MS
- Actuation fuse :
- Rotary button with integrated lock
- position :
- vertical ± 5°
- Filter porosity :
- 40
- Condensate drain :
- Manually rotating
- Construction set up :
- Filter regulator with pressure gauge
توضیحات محصول
معرفی واحد مراقبت ترکیبی هوای فشرده فستو MSB6-1/2-FRC5:J1M1 (530244)
ابعاد و سری مدل
این واحد با سایز 6 و سری مدل MS، برای تأمین و مراقبت از هوای فشرده در سیستمهای پنوماتیک طراحی شده است.
عملکرد فیوز و نصب عمودی
دارای یک دکمه چرخان با قفل یکپارچه برای عملکرد فیوز و قابلیت نصب عمودی با دقت ± 5 درجه است.
فیلتر و تخلیه تجمعی
با دریچه فیلتر با تخلخل 40 میکرومتر و تخلیه تجمعی از طریق چرخش دستی برخوردار است.
ساختار و فشارسنج
ساختار این واحد شامل فیلتر رگولاتور همراه با فشارسنج برای تنظیم و نمایش فشار میباشد.
فشار کاری و تنظیم فشار
این واحد قادر به تأمین هوای فشرده با فشار کاری در بازه 1.5 تا 20 بار بوده و محدوده تنظیم فشار آن از 0.5 تا 12 بار است.
جریان نرمال نامی و کاربرد با روغن
دارای جریان نرمال نامی حدود 3,700 لیتر در دقیقه و قابلیت استفاده با گازهای خاموش با اطلاعات درباره کاربرد با روغن در عملیات بعدی.
مقاومت در برابر زنگ زدگی و دمای تحمل
این واحد در کلاس مقاومت در برابر زنگ زدگی KBK درجه 2 (استرس متوسط زنگ زدگی) قرار دارد و دمای تحمل برای بلبرینگ آن از -10 تا 60 درجه سانتیگراد متغیر است.
مشخصات محیطی و وزن
این واحد با کلاس خلوص هوا در خروجی به اساس ISO 8573-1:2010 [7:4:-] عمل میکند و قابل استفاده در دمای محیط و محیطهای مختلف با دمای -10 تا 60 درجه سانتیگراد میباشد. وزن هر عدد از این محصول 1,495 گرم است.
اتصالات و اطلاعات متفرقه
نوع اتصال با لوازم جانبی انجام میشود و اطلاعات متریال آن مطابق با استاندارد RoHS عمل میکند. شماره GTIN آن 4052568164812 است و با شماره گمرکی 84811005 تجارت خارجی میشود. این واحد به عنوان یک محصول مطابق با استانداردهای RoHS، توسط شرکت فستو تولید شده است.
این مدل برای خطوط پنوماتیک با دبی بالا و نیاز به تنظیم دقیق فشار مناسب است. در صورتی که به دنبال مدلهای دیگر از سری MSB فستو هستید، انتخاب سایز و نوع فیلتر باید بر اساس دبی مصرفی و شرایط محیطی انجام شود.
