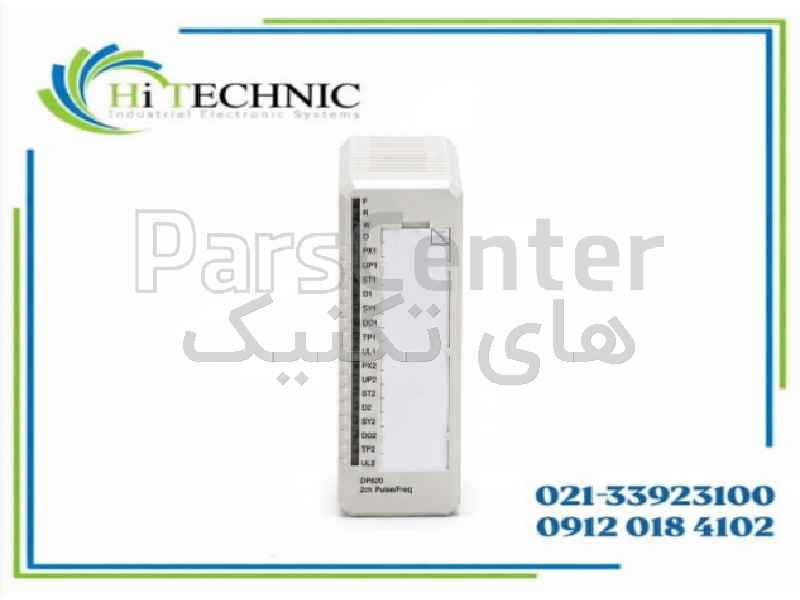

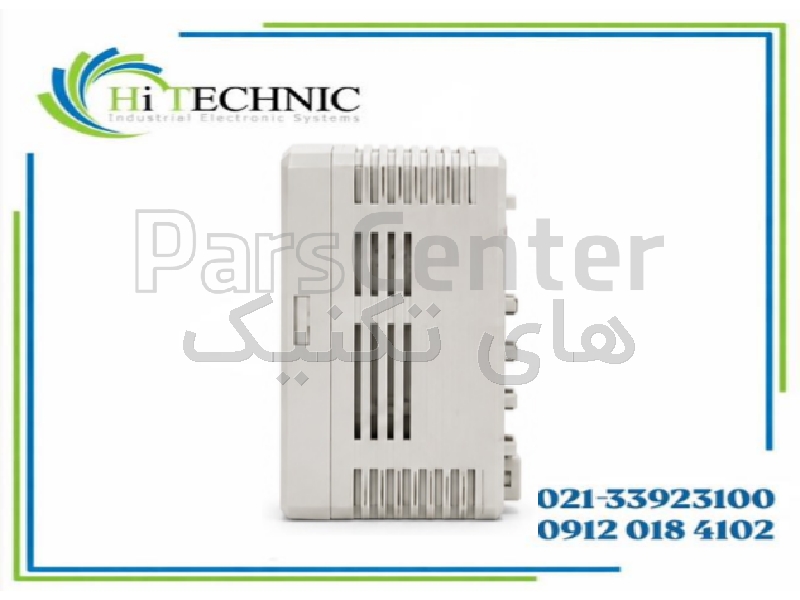

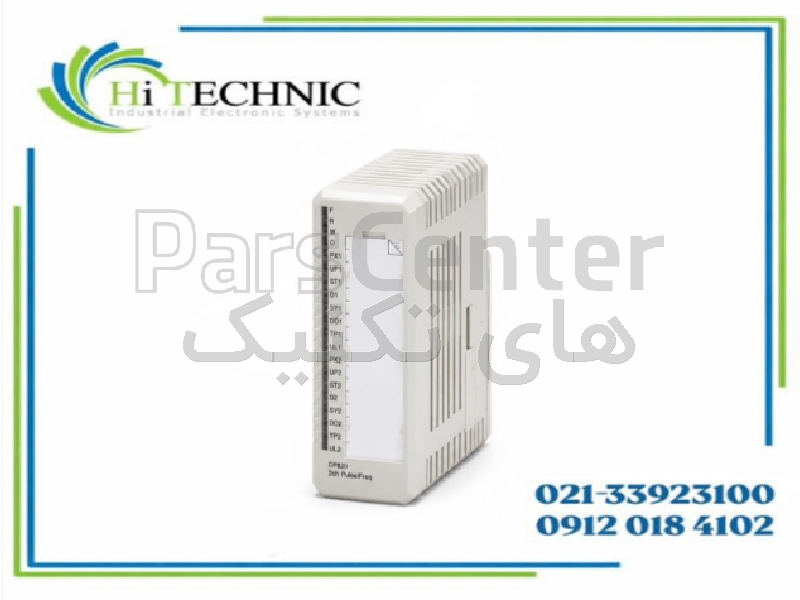

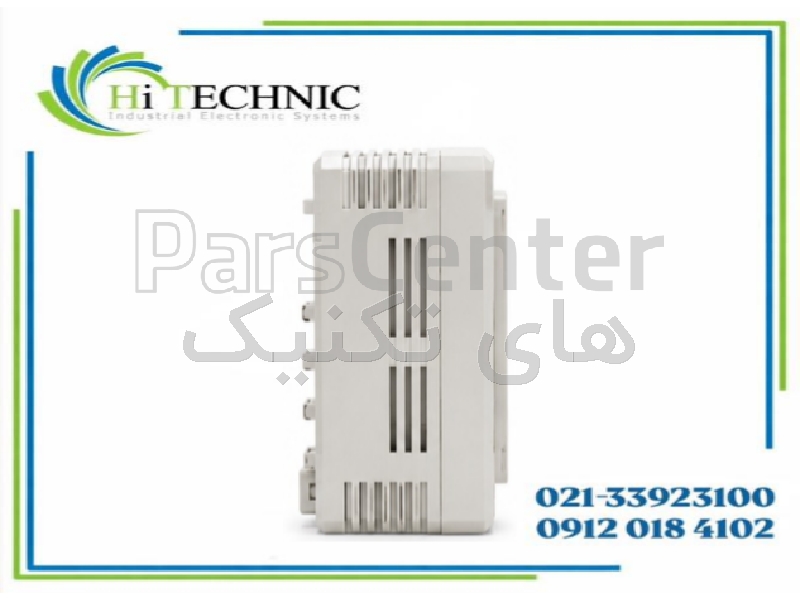

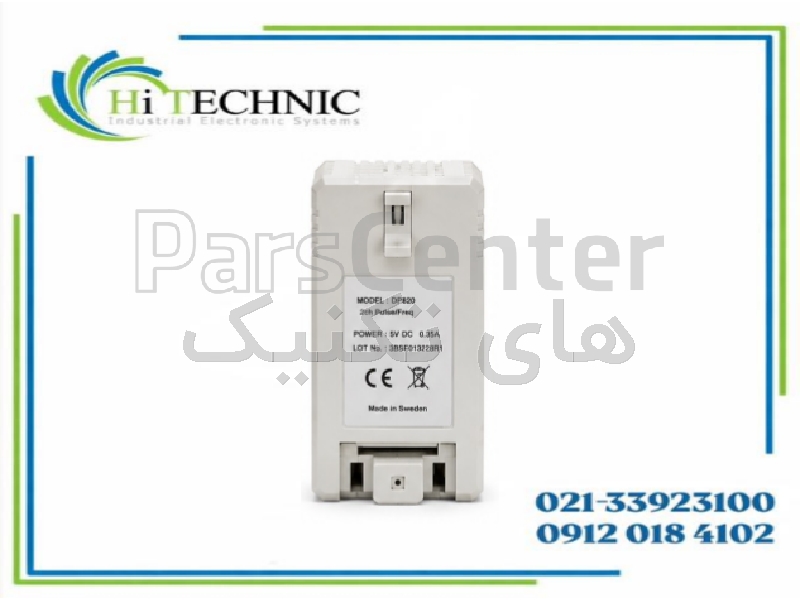

ماژول شمارنده پالس ABB مدل DP820 (3BSE013228R1) | Pulse Counter Module سری S800 I/O با ورودی RS-422 و فرکانس 1.5MHz

توضیحات محصول

ABB DP820 یکی از ماژول‌های تخصصی خانواده S800 I/O است که برای دریافت سیگنال از انکودرهای افزایشی (Incremental Encoders) و سایر سنسورهای تولیدکننده پالس طراحی شده است. این ماژول دارای دو کانال مستقل بوده و هر کانال به‌صورت هم‌زمان قادر به شمارش پالس و اندازه‌گیری فرکانس است. این ویژگی امکان محاسبه دقیق سرعت، موقعیت، طول حرکت و تعداد پالس‌ها را در سیستم‌های کنترل صنعتی فراهم می‌کند.
هر کانال دارای سه ورودی متعادل برای انکودر، یک ورودی دیجیتال و یک خروجی دیجیتال است و از انواع سیگنال‌های RS-422، 5V، 12V، 24V و 13mA پشتیبانی می‌کند. همچنین شمارنده 29 بیتی دوطرفه (Bidirectional) امکان اندازه‌گیری حرکت در هر دو جهت را فراهم می‌کند که برای سیستم‌های سروو، نوار نقاله، ماشین‌آلات CNC و تجهیزات اندازه‌گیری بسیار کاربردی است.
یکی از مهم‌ترین مزایای این ماژول، اندازه‌گیری هم‌زمان تعداد پالس و فرکانس است؛ بنابراین بدون نیاز به تجهیزات جانبی می‌توان هم موقعیت و هم سرعت حرکت را با دقت بالا اندازه‌گیری کرد. محدوده فرکانسی 0.25 هرتز تا 1.5 مگاهرتز باعث می‌شود DP820 برای کاربردهای با سرعت بسیار پایین تا بسیار بالا مناسب باشد.
ماژول DP820 با ترمینال‌های TU810V1، TU812V1، TU814V1، TU830V1 و TU833 سازگار بوده و در سیستم‌های ABB AC 800M و ABB Ability

​ System 800xA به‌طور گسترده مورد استفاده قرار می‌گیرد. این ماژول در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، ماشین‌آلات صنعتی، خطوط تولید، تجهیزات بسته‌بندی و سیستم‌های کنترل حرکت کاربرد فراوانی دارد.

مزایا
​ برند معتبر ABB
دو کانال مستقل شمارش پالس پشتیبانی از انکودرهای Incremental
اندازه‌گیری هم‌زمان پالس و فرکانس شمارنده 29 بیتی دوطرفه
اندازه‌گیری سرعت و موقعیت پشتیبانی از RS-422، 5V، 12V، 24V و 13mA
فرکانس اندازه‌گیری تا 1.5MHz ایزولاسیون کامل کانال‌ها
سازگار با سیستم S800 I/O نصب آسان
کیفیت و دقت بالا مناسب پروژه‌های اتوماسیون صنعتی

کاربردها
اتصال انکودرهای Incremental سیستم‌های Motion Control
ماشین‌آلات CNC خطوط تولید
نوار نقاله‌ها تجهیزات بسته‌بندی
سیستم‌های اندازه‌گیری طول اندازه‌گیری سرعت موتور
کنترل موقعیت ربات‌های صنعتی
صنایع نفت و گاز پتروشیمی
نیروگاه‌ها سیستم‌های ABB 800xA
کنترلرهای AC 800M

معرفی برند ABB
ABB یکی از بزرگ‌ترین شرکت‌های جهان در حوزه برق، اتوماسیون صنعتی، رباتیک و کنترل فرآیند است. محصولات این شرکت به دلیل کیفیت بالا، قابلیت اطمینان و سازگاری با پروژه‌های صنعتی بزرگ، در صنایع نفت، گاز، پتروشیمی، نیروگاه، معدن، فولاد و خطوط تولید در سراسر جهان استفاده می‌شوند.

مدل‌های مشابه
​ ABB DP840 (نسخه 8 کاناله با قابلیت Redundancy)
ABB DI820 ABB DI830
ABB TU810V1 ABB TU830V1
ABB AC 800M Controller​
