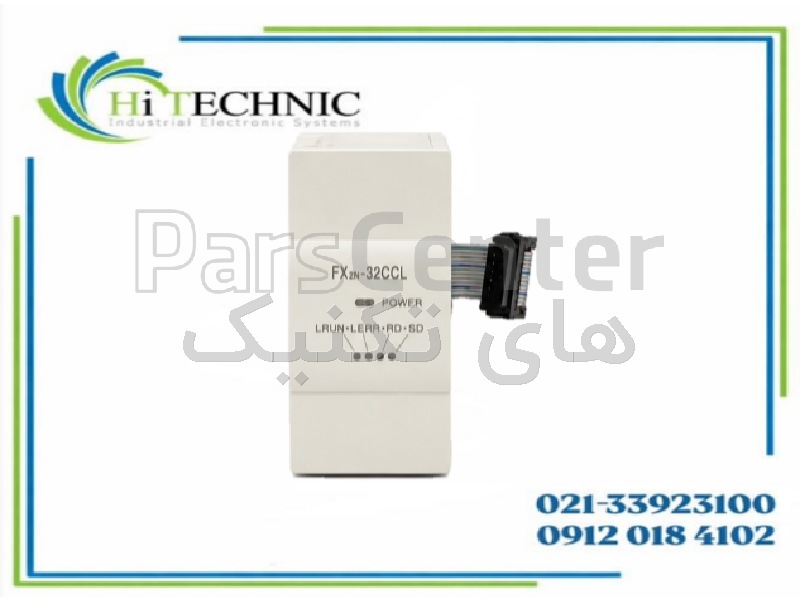

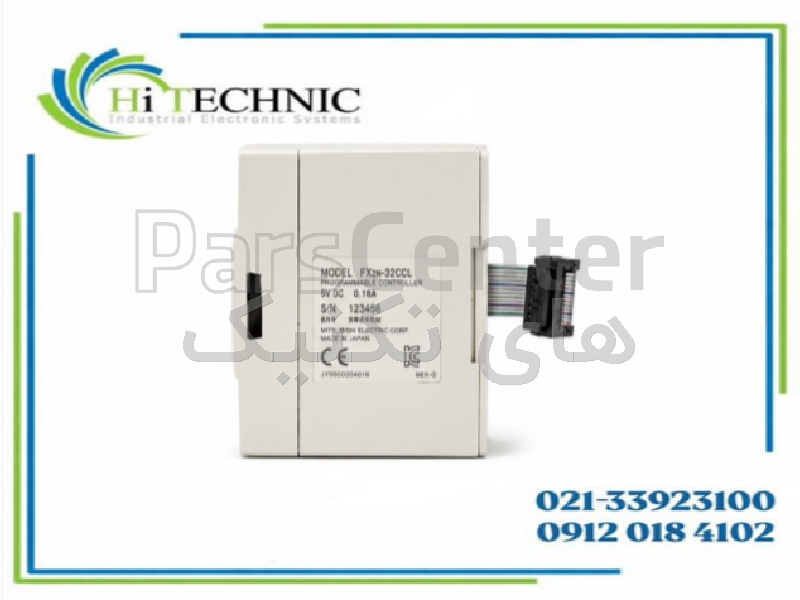

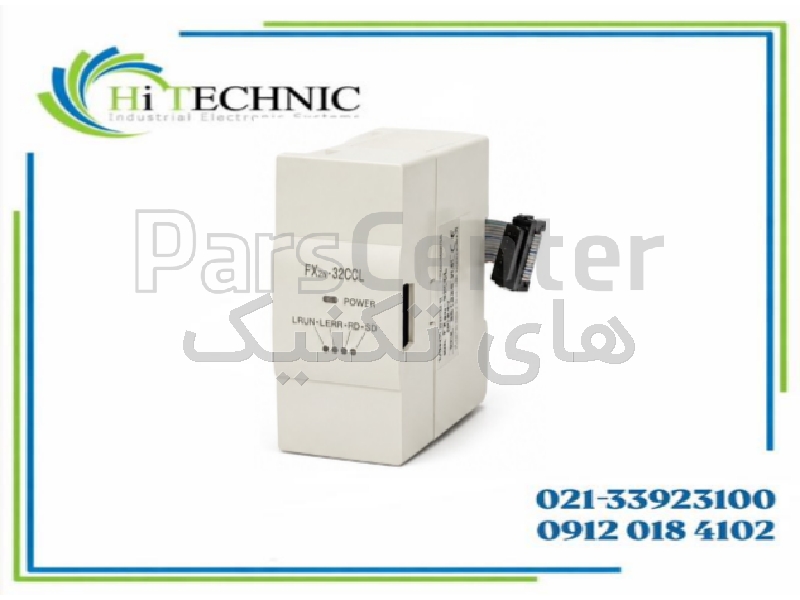

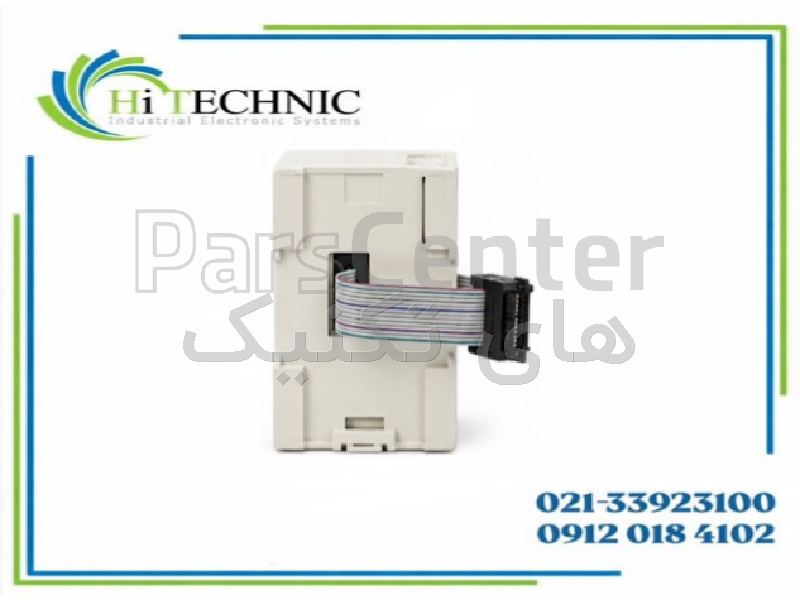

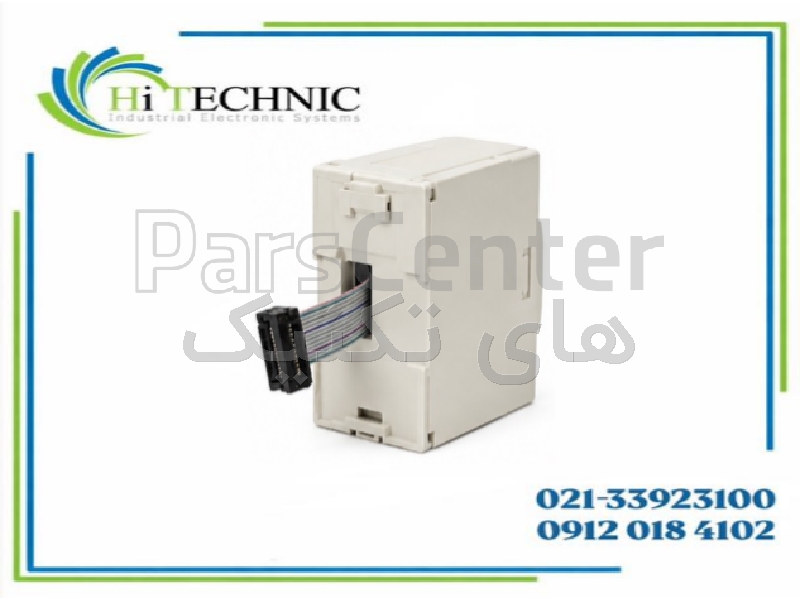

ماژول شبکه PLC میتسوبیشی مدل FX2N-32CCL | CC-Link Remote Device Station برند Mitsubishi Electric
Mitsubishi FX2N-32CCL یک ماژول شبکه CC-Link Remote Device Station برای PLCهای سری MELSEC FX است که امکان اتصال PLC به شبکه CC-Link را با سرعت انتقال تا 10Mbps فراهم کرده و برای سیستمهای اتوماسیون صنعتی و کنترل توزیعشده طراحی شده است. برای اطلاعات بیشتر با شمارههای تلفن دفتر (ثابت): 33923100 – 021 یا همراه: 09120184102 تماس بگیرید. این محصول به صورت سفارشی قابل تامین می باشد .
مشخصات
- شرکت سازنده :
- Mitsubishi Electric
- مدل :
- FX2N-32CCL
- کشور سازنده :
- ژاپن
- برند :
- Mitsubishi Electric
- نوع محصول :
- CC-Link Interface Block
- سری :
- MELSEC-F FX2N
- نوع ماژول :
- Remote Device Station
- پروتکل ارتباطی :
- CC-Link Ver.1.00
- روش ارتباط :
- Polling Method
- رسانه ارتباطی :
- RS-485 Bus
- سرعت انتقال :
- 156kbps، 625kbps، 2.5Mbps، 5Mbps، 10Mbps
- نقاط اشغال I/O :
- 8 نقطه
- تعداد Remote I/O :
- ورودی + 32 خروجی در هر ایستگاه
- Remote Register :
- 4 RWw + 4 RWr
- شماره ایستگاه :
- 1 تا 64
- ایستگاه اشغالشده :
- 1 تا 4 Station (قابل تنظیم)
- ولتاژ تغذیه داخلی :
- 5VDC از PLC
- ولتاژ تغذیه خارجی :
- 24VDC ±10%
- جریان مصرفی 130mA :
- 5V
- جریان مصرفی 50mA :
- 24V
- ایزولاسیون :
- Photo Coupler Isolation
- نشانگرهای :
- LED POWER، L RUN، L ERR، RD، SD
- نصب :
- اتصال به PLC سری FX
- وزن :
- حدود 0.2kg
- درجه حفاظت :
- IP20
- دمای کاری :
- 0 تا +55°C
قیمت محصول
- قیت همکار / عمده فروشی :
- استعلام قیمت
توضیحات محصول
Mitsubishi Electric FX2N-32CCL یک ماژول ارتباطی شبکه CC-Link است که PLCهای سری MELSEC FX را بهعنوان Remote Device Station به شبکه CC-Link متصل میکند.
این ماژول برای سیستمهای کنترل توزیعشده (Distributed Control) طراحی شده و امکان تبادل سریع اطلاعات بین PLC و کنترلر مرکزی را فراهم میکند.
این ماژول از نسخه CC-Link Ver.1.00 پشتیبانی کرده و دارای پنج سرعت ارتباطی قابل انتخاب شامل 156kbps، 625kbps، 2.5Mbps، 5Mbps و 10Mbps است که از طریق کلیدهای چرخشی روی ماژول تنظیم میشوند. ارتباط شبکه از طریق RS-485 Bus انجام میشود و به دلیل استفاده از روش Polling، تبادل دادهها با پایداری و سرعت بالا انجام میشود.
FX2N-32CCL از PLCهای FX2N، FX2NC، FX1N، FX1NC، FX3G، FX3GC، FX3U و FX3UC پشتیبانی میکند. برای برخی مدلها مانند FX2NC و FX3UC استفاده از مبدل FX2NC-CNV-IF یا FX3UC-1PS-5V الزامی است.
این ماژول در هر ایستگاه 32 نقطه ورودی، 32 نقطه خروجی و 4 رجیستر خواندن و 4 رجیستر نوشتن را در اختیار شبکه قرار میدهد و قابلیت تنظیم 1 تا 4 Station را دارد.
وجود LEDهای وضعیت شامل POWER، L RUN، L ERR، RD و SD، عیبیابی شبکه را ساده کرده و ایزولاسیون نوری (Photocoupler Isolation) از مدار داخلی PLC در برابر نویزهای صنعتی محافظت میکند. این ماژول در خطوط تولید، ماشینآلات صنعتی، سیستمهای انتقال مواد، صنایع خودروسازی، بستهبندی و پروژههای اتوماسیون مبتنی بر CC-Link کاربرد گستردهای دارد.
مزایا
برند معتبر Mitsubishi Electric
اتصال PLC به شبکه CC-Link سرعت انتقال تا 10Mbps
پشتیبانی از چندین سرعت ارتباطی سازگار با PLCهای سری FX
ارتباط پایدار مبتنی بر RS-485 ایزولاسیون نوری داخلی
تنظیم آسان شماره ایستگاه LEDهای نمایش وضعیت
مناسب سیستمهای کنترل توزیعشده نصب آسان
کیفیت و دوام بالا
کاربردها
شبکههای CC-Link
PLCهای MELSEC FX خطوط تولید
ماشینآلات صنعتی سیستمهای انتقال مواد
صنایع خودروسازی ماشینآلات بستهبندی
صنایع غذایی سیستمهای مانیتورینگ
اتوماسیون کارخانهها پروژههای کنترل توزیعشده (Distributed Control)
سیستمهای صنعتی مبتنی بر CC-Link
معرفی برند Mitsubishi Electric
Mitsubishi Electric یکی از بزرگترین تولیدکنندگان تجهیزات اتوماسیون صنعتی، PLC، سروو، اینورتر، HMI و سیستمهای کنترل در جهان است. محصولات این شرکت به دلیل کیفیت بالا، قابلیت اطمینان و پشتیبانی گسترده، در صنایع خودروسازی، نفت و گاز، بستهبندی، رباتیک و خطوط تولید بهطور گسترده استفاده میشوند.
