سنسور نوری Leuze مدل HT46CI/4P با حذف پس‌زمینه | برد 3 متر PNP

توضیحات محصول

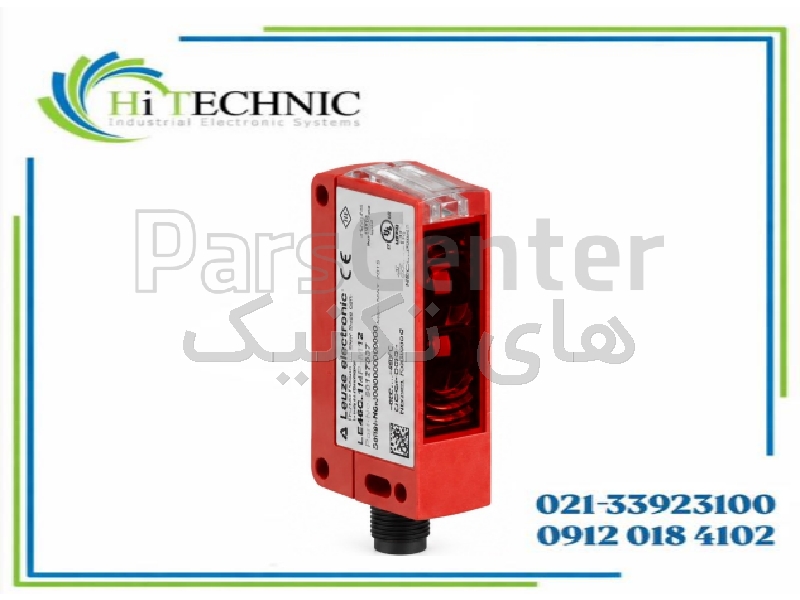

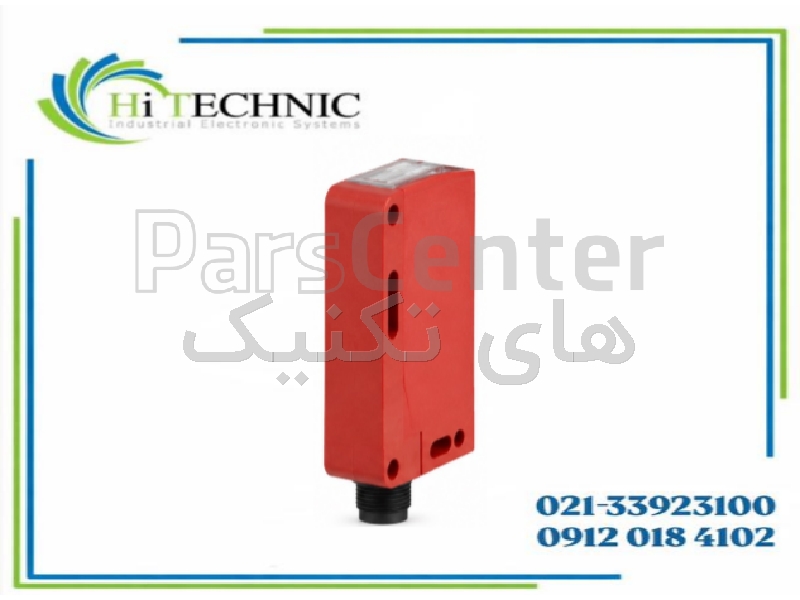

Leuze electronic HT46CI/4P کد 50127062 یک سنسور نوری فتوالکتریک صنعتی از سری 46C است که برای تشخیص بدون تماس اجسام در ماشین‌آلات و سیستم‌های اتوماسیون طراحی شده است.

این مدل از اصل Diffuse Reflection with Background Suppression استفاده می‌کند؛ یعنی فرستنده و گیرنده نوری هر دو در یک بدنه قرار گرفته‌اند و برای تشخیص جسم، برخلاف سنسورهای Retro-reflective، به رفلکتور مجزا نیاز ندارد.
تفاوت مهم این مدل با یک سنسور Diffuse معمولی
یکی از مهم‌ترین قابلیت‌های HT46CI/4P سیستم Background Suppression یا حذف پس‌زمینه است.
در یک سنسور نوری Diffuse معمولی، نور از جسم بازتاب پیدا می‌کند و به گیرنده سنسور برمی‌گردد. در چنین سیستمی، رنگ، جنس و میزان بازتاب سطح می‌تواند روی عملکرد سنسور اثر بگذارد و حتی پس‌زمینه پشت جسم در برخی شرایط باعث تحریک اشتباه سنسور شود.
اما HT46CI/4P برای تفکیک بهتر جسم هدف از پس‌زمینه طراحی شده است. در نتیجه می‌توان نقطه سوئیچ را برای فاصله مشخصی تنظیم کرد تا اجسام واقع در محدوده موردنظر تشخیص داده شوند و تأثیر پس‌زمینه کاهش پیدا کند.
این ویژگی در خطوط تولیدی که پشت قطعه موردنظر بدنه دستگاه، دیواره، نوار نقاله یا سایر اجسام ثابت قرار دارند، اهمیت زیادی دارد.

برد تشخیص قابل تنظیم تا 3 متر
یکی از نقاط قوت این مدل، محدوده تشخیص نسبتاً زیاد آن است. Leuze محدوده تنظیم سنسور را 120 تا 3000 میلی‌متر اعلام کرده است.
البته فاصله قابل تشخیص به میزان بازتاب سطح جسم بستگی دارد. بر اساس اطلاعات رسمی:
برای سطح سفید با بازتاب 90٪، برد تضمین‌شده تا 3 متر است.
برای سطح خاکستری با بازتاب 18٪، برد تا 2 متر است.
برای سطح سیاه با بازتاب 6٪، برد تا 1.5 متر کاهش پیدا می‌کند.
این تفاوت مهم است، چون در انتخاب سنسور فتوالکتریک نباید فقط عدد «3 متر» را ملاک قرار داد. رنگ، جنس و Reflectivity جسم هدف نیز در فاصله تشخیص مؤثر است.

تنظیم دقیق فاصله تشخیص
روی HT46CI/4P از Multiturn Potentiometer برای تنظیم برد استفاده شده است. به کمک این تنظیم‌کننده می‌توان فاصله سوئیچینگ را متناسب با محل نصب و فاصله جسم هدف تنظیم کرد.
این قابلیت به تکنسین اجازه می‌دهد پس از نصب سنسور روی ماشین، محدوده تشخیص را با شرایط واقعی فرآیند هماهنگ کند.
برای مثال، اگر قرار باشد محصول در فاصله مشخصی از سنسور عبور کند و پشت آن بدنه ماشین وجود داشته باشد، می‌توان نقطه تشخیص را به شکلی تنظیم کرد که سنسور محصول را شناسایی کند اما نسبت به پس‌زمینه واکنش نامطلوب نشان ندهد.

نور مادون‌قرمز 860 نانومتر
HT46CI/4P به LED مادون‌قرمز با طول موج 860nm مجهز است. پرتو آن به‌صورت Focused طراحی شده و سیگنال نوری به شکل پالسی ارسال می‌شود.
Leuze خانواده HT46CI را برای قابلیت اطمینان بالا در تشخیص و شناسایی اجسام با ساختارهای سطحی متفاوت معرفی می‌کند.
بنابراین این سنسور برای کاربردهای صنعتی که اجسام مختلف از مقابل سنسور عبور می‌کنند، گزینه قابل‌توجهی است.

دو خروجی PNP
نسخه HT46CI/4P دارای دو خروجی ترانزیستوری PNP است.
خروجی اول به‌صورت Light Switching (NO) و خروجی دوم به‌صورت Dark Switching (NC) عمل می‌کند.
این ساختار به طراح سیستم کنترل اجازه می‌دهد بر اساس منطق موردنیاز PLC یا ماشین، خروجی مناسب را انتخاب کند.
به زبان ساده، در اختیار داشتن هر دو عملکرد NO و NC انعطاف بیشتری در سیم‌بندی و منطق کنترلی ماشین ایجاد می‌کند.

سرعت پاسخ
فرکانس سوئیچینگ این مدل 250Hz و زمان پاسخ آن 2 میلی‌ثانیه است.
به همین دلیل می‌توان از آن برای بسیاری از کاربردهای متداول تشخیص قطعات در خطوط اتوماتیک، نوار نقاله‌ها و ماشین‌آلات تولیدی استفاده کرد.
البته برای کاربردهای شمارش بسیار پرسرعت باید فرکانس حرکت قطعات با 250Hz Switching Frequency سنسور مقایسه شود.
تغذیه استاندارد صنعتی 10 تا 30 ولت DC
سنسور با ولتاژ 10 تا 30VDC کار می‌کند؛ بنابراین با ولتاژهای رایج 24VDC در تابلوهای اتوماسیون و PLCها سازگار است.
مدار الکتریکی سنسور همچنین دارای حفاظت در برابر اتصال کوتاه، پلاریته معکوس و Transient است.
این حفاظت‌ها برای یک سنسور صنعتی اهمیت دارند، زیرا تجهیز در محیط واقعی ماشین‌آلات ممکن است در معرض خطاهای سیم‌بندی یا اختلالات الکتریکی قرار بگیرد.

دنه HT46CI/4P از پلاستیک مهندسی PC-PBT ساخته شده و درجه حفاظت آن IP67 و IP69K است.
همچنین محدوده دمای کاری 40- تا 60+ درجه سانتی‌گراد است که امکان استفاده از آن را در شرایط محیطی متنوع صنعتی فراهم می‌کند.
Leuze برای این مدل سازگاری مواد با ECOLAB را نیز اعلام کرده است.
کاربرد در سیستم‌های اتوماسیون
HT46CI/4P برای تشخیص حضور یا عدم حضور قطعه، کنترل موقعیت محصول، تشخیص اجسام روی نوار نقاله، شمارش قطعات با رعایت محدودیت فرکانس، کنترل ورود و خروج محصول، ماشین‌آلات بسته‌بندی، خطوط مونتاژ، سیستم‌های Material Handling و ماشین‌آلات تولیدی قابل استفاده است.
ویژگی Background Suppression به‌خصوص زمانی ارزشمند است که در پشت جسم موردنظر یک سطح ثابت وجود داشته باشد و لازم باشد سنسور بین محصول و پس‌زمینه تمایز ایجاد کند.

مزایای مهم HT46CI/4P
​ سنسور نوری صنعتی Leuze electronic
تکنولوژی Diffuse Reflection دارای Background Suppression
بدون نیاز به رفلکتور مجزا برد تشخیص تا 3 متر
محدوده تنظیم گسترده 120 تا 3000mm LED مادون‌قرمز 860nm
دارای دو خروجی PNP خروجی‌های Light Switching و Dark Switching
زمان پاسخ 2ms تغذیه استاندارد 10–30VDC
تنظیم برد توسط Multiturn Potentiometer کابل ثابت 2 متری
حفاظت اتصال کوتاه و پلاریته معکوس درجه حفاظت IP67 / IP69K
مناسب محیط‌های صنعتی

محدوده دمای کاری گسترده

کاربردها
اتوماسیون صنعتی، خطوط تولید، نوار نقاله، دستگاه‌های بسته‌بندی، ماشین‌آلات مونتاژ، تشخیص حضور قطعه، کنترل موقعیت محصول، سیستم‌های جابه‌جایی مواد، ماشین‌سازی، کنترل عبور محصول و سیستم‌های تشخیص بدون تماس از کاربردهای مناسب این سنسور هستند.​
