سنسور نوری Leuze مدل HT46CI/4P-M12 با حذف پس‌زمینه | برد 3 متر PNP

توضیحات محصول

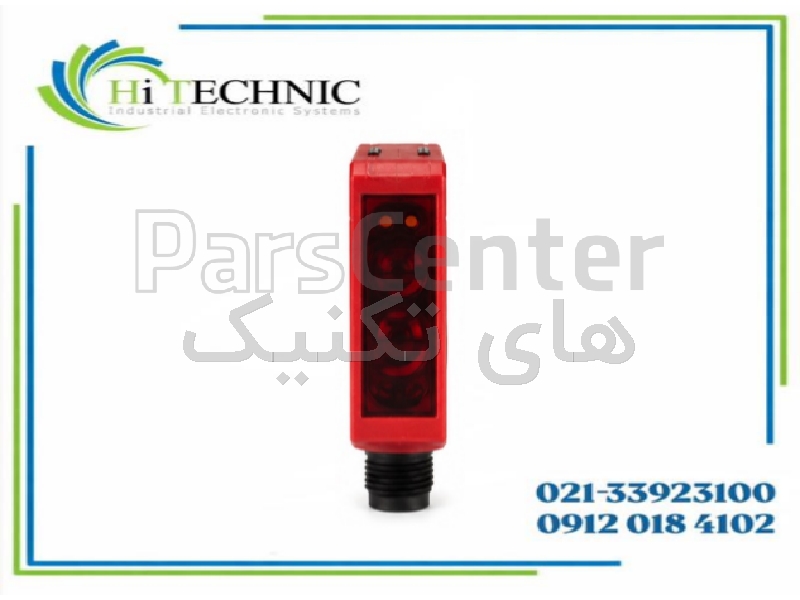

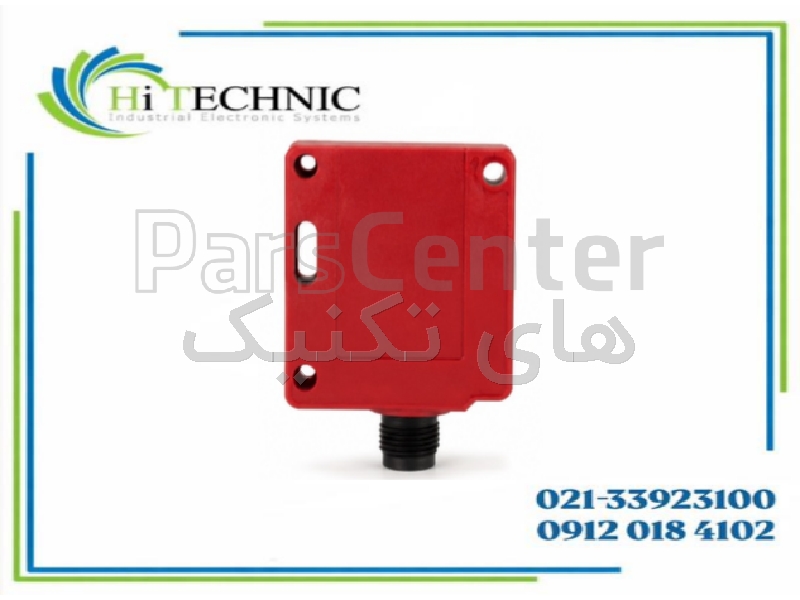

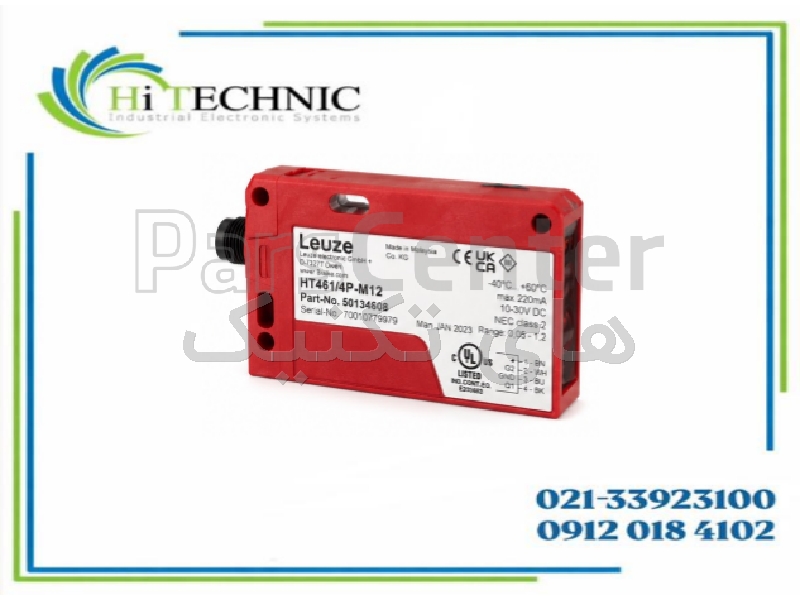

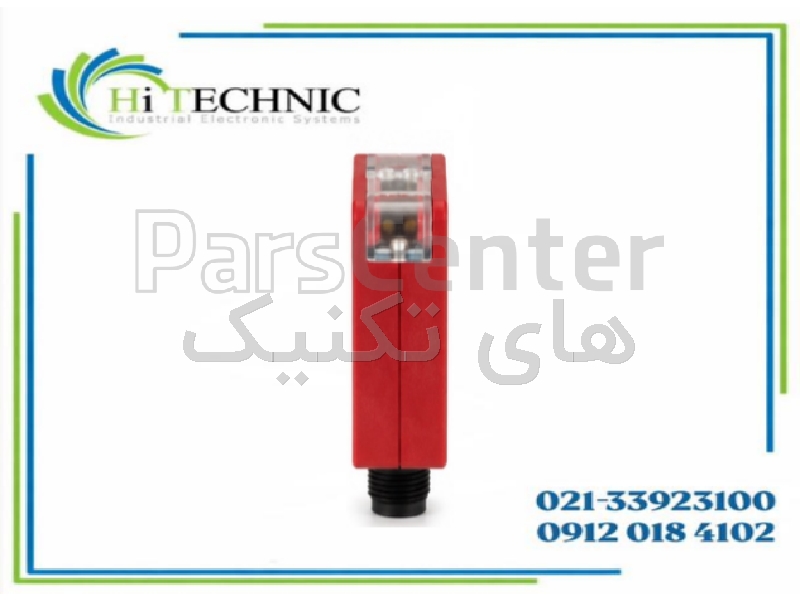

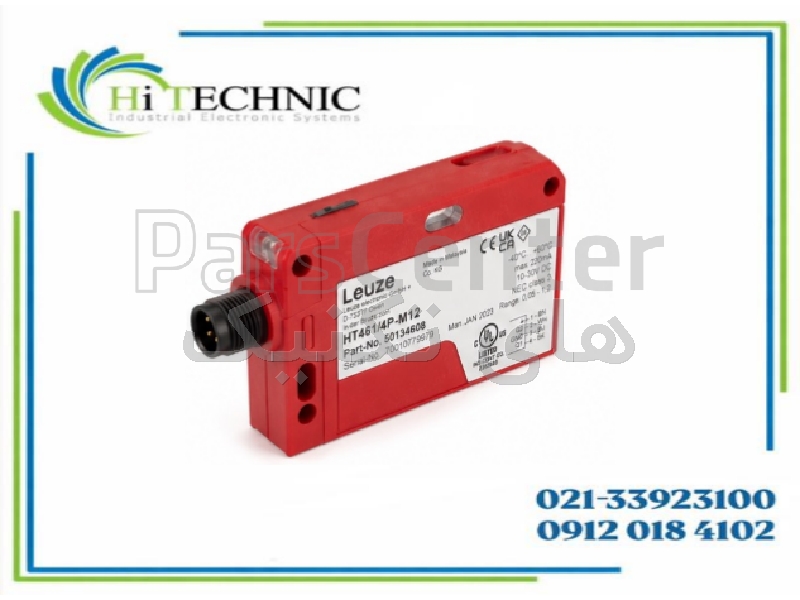

Leuze electronic HT46CI/4P-M12 با کد 50127061 یک سنسور نوری فتوالکتریک صنعتی از سری 46C است که برای تشخیص بدون تماس اجسام در ماشین‌آلات، خطوط تولید و سیستم‌های اتوماسیون طراحی شده است.

این سنسور از تکنولوژی Diffuse Reflection with Background Suppression استفاده می‌کند و می‌تواند جسم موردنظر را بدون نیاز به رفلکتور یا گیرنده مجزا تشخیص دهد.
ویژگی مهم این مدل، قابلیت حذف پس‌زمینه یا Background Suppression است. این فناوری باعث می‌شود سنسور علاوه بر دریافت نور بازتاب‌شده از جسم، فاصله جسم هدف را نیز در فرآیند تشخیص در نظر بگیرد و تأثیر سطوحی که پشت جسم قرار گرفته‌اند کاهش یابد. در نتیجه در کاربردهایی که پشت محصول یک دیواره، بدنه دستگاه، تسمه نقاله یا سطح دیگری وجود دارد، می‌توان سنسور را به‌گونه‌ای تنظیم کرد که جسم هدف را تشخیص دهد و نسبت به پس‌زمینه واکنش ناخواسته کمتری داشته باشد.
این ویژگی HT46CI/4P-M12 را برای ماشین‌آلاتی که نیاز به تشخیص قابل‌اعتماد اجسام با ساختار و رنگ سطح متفاوت دارند مناسب می‌کند. Leuze نیز برای خانواده HT46CI بر قابلیت تشخیص مطمئن اجسام با ساختارهای سطحی مختلف و تکرارپذیری بالای نقطه سوئیچ تأکید کرده است.

برد تشخیص تا 3 متر
یکی از مزیت‌های اصلی این سنسور، برد تشخیص زیاد آن نسبت به بسیاری از سنسورهای Diffuse کوچک است. محدوده تنظیم HT46CI/4P-M12 از 120 تا 3000 میلی‌متر است و برای جسم سفید با بازتاب 90 درصد، محدوده عملکرد تضمین‌شده از 5 میلی‌متر تا 3 متر اعلام شده است.
با این حال، در سنسورهای نوری باید به رنگ و Reflectivity جسم نیز توجه کرد. Leuze برای این مدل بردهای زیر را اعلام می‌کند:
سطح سفید 90٪ → تا 3 متر
سطح خاکستری 18٪ → تا 2 متر
سطح سیاه 6٪ → تا 1.5 متر
بنابراین اگر قرار است سنسور یک قطعه تیره یا با بازتاب نوری کم را تشخیص دهد، نباید صرفاً عدد 3 متر را مبنای طراحی قرار داد. فاصله نصب باید با توجه به جنس و رنگ واقعی جسم انتخاب شود.

تنظیم دقیق فاصله تشخیص
برد سنسور توسط یک Multiturn Potentiometer قابل تنظیم است. این قابلیت به تکنسین اجازه می‌دهد بعد از نصب سنسور روی دستگاه، نقطه سوئیچ را متناسب با فاصله واقعی جسم تنظیم کند.
وجود تنظیم مکانیکی چنددور به‌خصوص در کاربرد Background Suppression اهمیت دارد؛ زیرا می‌توان مرز تشخیص جسم و پس‌زمینه را با دقت بیشتری تنظیم کرد. این ویژگی برای خطوطی که محصولات در فاصله مشخصی از سنسور عبور می‌کنند یا فاصله محصول با بدنه ماشین کم است، کاربردی است.

نور مادون‌قرمز 860nm
این مدل از LED مادون‌قرمز با طول موج 860 نانومتر استفاده می‌کند. مسیر پرتو به‌صورت Focused طراحی شده و نور به شکل پالسی ارسال می‌شود.
توجه داشته باش که چون منبع نور این مدل Infrared است، نقطه نور مانند سنسورهای دارای Visible Red LED به‌صورت یک نقطه قرمز واضح برای چشم دیده نمی‌شود. این مورد هنگام نصب و تنظیم سنسور باید در نظر گرفته شود.

دو خروجی PNP؛ یکی NO و دیگری NC
HT46CI/4P-M12 دارای دو خروجی دیجیتال ترانزیستوری PNP است.
خروجی اول به‌صورت Light Switching و خروجی دوم به‌صورت Dark Switching عمل می‌کند.
در منابع فنی این دو عملکرد به‌ترتیب به‌صورت PNP/NO و PNP/NC نیز بیان شده‌اند.
وجود هر دو حالت خروجی باعث می‌شود سنسور انعطاف مناسبی برای اتصال به PLC و مدار فرمان ماشین داشته باشد و طراح سیستم بتواند متناسب با منطق کنترلی موردنیاز از خروجی مناسب استفاده کند.

سرعت پاسخ 2 میلی‌ثانیه
فرکانس سوئیچینگ این سنسور 250Hz و زمان پاسخ آن 2ms است.
این مشخصات برای بسیاری از کاربردهای معمول اتوماسیون مانند تشخیص حضور قطعه، کنترل عبور محصول، کنترل موقعیت و شمارش اجسام با سرعت متناسب با مشخصات سنسور مناسب است.
برای خطوط بسیار پرسرعت، لازم است سرعت حرکت محصول، اندازه جسم و فاصله زمانی بین قطعات با فرکانس سوئیچینگ 250Hz بررسی شود.

مناسب سیستم‌های 24 ولت DC
ولتاژ تغذیه سنسور 10 تا 30VDC است و بنابراین با سیستم‌های متداول 24VDC مورد استفاده در PLCها و تابلوهای اتوماسیون صنعتی سازگاری دارد.
همچنین مدار داخلی سنسور دارای حفاظت در برابر اتصال کوتاه، پلاریته معکوس و ولتاژهای گذرا (Transient) است که برای افزایش قابلیت اطمینان تجهیز در محیط صنعتی اهمیت دارد.

مقاومت بالا در محیط‌های صنعتی
بدنه این مدل از PC-PBT ساخته شده و درجه حفاظت آن IP67 و IP69K است. محدوده دمای کاری نیز از 40- تا 60+ درجه سانتی‌گراد اعلام شده است.
درجه حفاظت بالا باعث می‌شود سنسور برای استفاده در بسیاری از محیط‌های صنعتی که تجهیزات در معرض گردوغبار، رطوبت یا فرآیندهای نظافت قرار دارند مناسب باشد. Leuze همچنین سازگاری مواد این مدل با ECOLAB را اعلام کرده است.

کاربرد در خطوط تولید و ماشین‌آلات
HT46CI/4P-M12 برای تشخیص بدون تماس اجسام طراحی شده و می‌تواند در قسمت‌های مختلف یک سیستم اتوماسیون مورد استفاده قرار گیرد. برای مثال، سنسور می‌تواند حضور محصول روی نوار نقاله را تشخیص داده و سیگنال مربوطه را به PLC ارسال کند؛ سپس PLC بر اساس آن فرمان ادامه فرآیند، توقف، شمارش، جابه‌جایی یا سایر عملیات ماشین را صادر کند.

به دلیل وجود Background Suppression، این مدل خصوصاً برای کاربردهایی مناسب است که جسم موردنظر در مقابل یک پس‌زمینه ثابت حرکت می‌کند و لازم است سنسور تا حد امکان بین جسم هدف و سطح پشت آن تفکیک ایجاد کند.
از کاربردهای متداول آن می‌توان به ماشین‌آلات بسته‌بندی، خطوط مونتاژ، نوار نقاله‌ها، سیستم‌های Material Handling، ماشین‌سازی، تشخیص حضور قطعه، کنترل موقعیت محصول، کنترل ورود و خروج قطعات و تجهیزات اتوماسیون کارخانه‌ای اشاره کرد.

مزایا و ویژگی‌های مهم
​ سنسور نوری صنعتی Leuze electronic
Part Number دقیق 50127061 سری 46C
تکنولوژی Diffuse Reflection دارای Background Suppression
بدون نیاز به رفلکتور برد تشخیص تا 3 متر
محدوده تنظیم 120 تا 3000mm مناسب تشخیص اجسام با سطوح مختلف
نور مادون‌قرمز 860nm دارای 2 خروجی PNP
عملکرد Light/Dark Switching فرکانس سوئیچینگ 250Hz
زمان پاسخ 2ms تغذیه 10 تا 30VDC
کانکتور صنعتی M12 چهار پین قابلیت تنظیم برد توسط Multiturn Potentiometer
حفاظت اتصال کوتاه حفاظت پلاریته معکوس
درجه حفاظت IP67/IP69K محدوده دمای کاری 40- تا 60+°C
مناسب اتصال به PLC و سیستم‌های اتوماسیون​

​​​​برای کسب اطلاعات بیشتر با شماره زیر تماس حاصل فرمایید :

دفتر(ثابت): 33923100 - 021​
همراه (خط یک): 09120184102

​🔷توجه این محصول سفارشی بوده و پس از ثبت سفارش تامین می شود.​​
