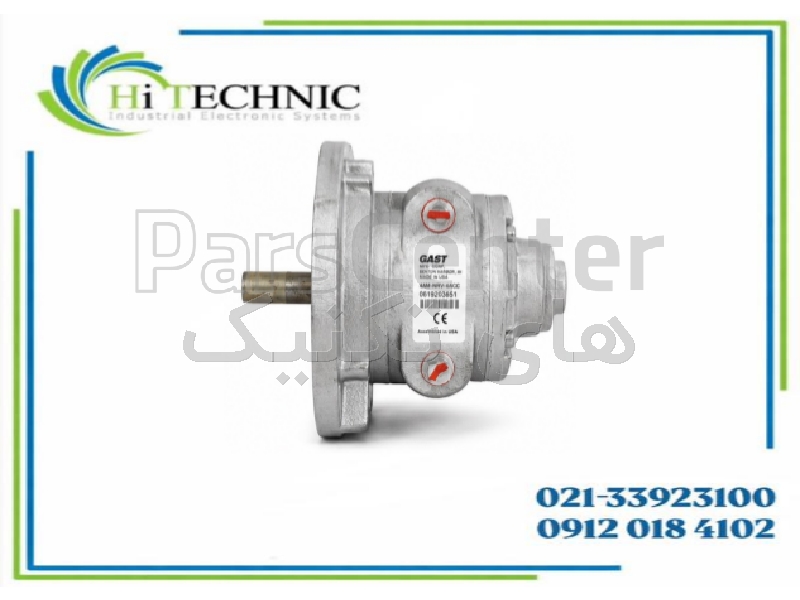

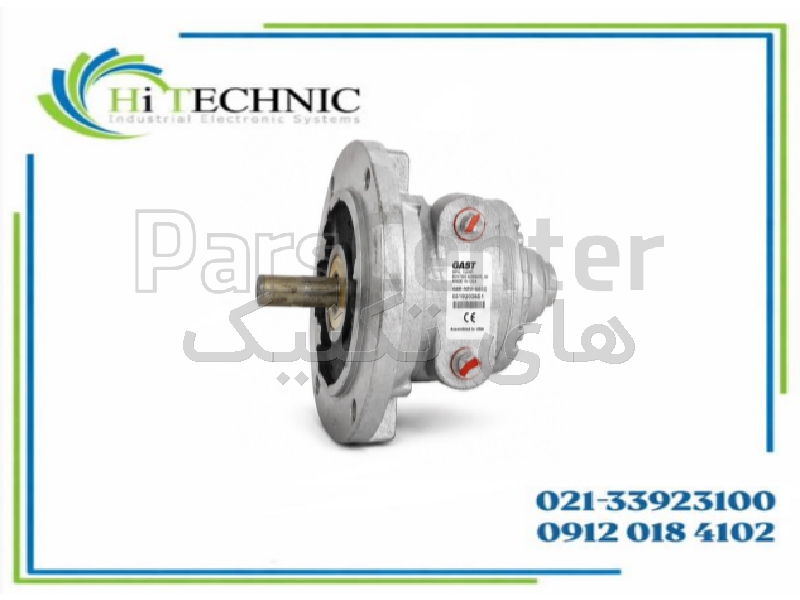

ایر موتور پنوماتیک GAST مدل 4AM-NRV-50C توان 1.7 اسب | 3000 دور

توضیحات محصول

GAST 4AM-NRV-50C یک موتور پنوماتیک صنعتی از سری 4AM است که انرژی هوای فشرده را به حرکت دورانی تبدیل می‌کند. این مدل از مکانیزم Rotary Vane یا روتاری پره‌ای استفاده می‌کند و برای تجهیزاتی طراحی شده که به یک منبع حرکت دورانی قدرتمند، قابل‌کنترل و مقاوم در شرایط کاری صنعتی نیاز دارند. موتور دارای 4 پره، سیستم Lubricated، قابلیت چرخش دوطرفه و نصب فلنجی NEMA 56C است.
یکی از ویژگی‌های اصلی این مدل، حداکثر توان 1.7 اسب بخار، معادل حدود 1.27 کیلووات است. حداکثر سرعت موتور به 3000 دور در دقیقه و حداکثر گشتاور آن به حدود 6.33 نیوتن‌متر می‌رسد. این ترکیب توان و سرعت باعث شده سری 4AM برای طیف متنوعی از کاربردهای مکانیکی و ماشین‌آلات صنعتی قابل استفاده باشد.
عملکرد با هوای فشرده
برخلاف موتورهای الکتریکی، GAST 4AM-NRV-50C برای تولید حرکت دورانی از هوای فشرده استفاده می‌کند. هوای ورودی وارد محفظه موتور شده و با اعمال نیرو به پره‌های قرارگرفته روی روتور، باعث چرخش شفت خروجی می‌شود.
این ساختار یک مزیت مهم دارد: سرعت و توان خروجی موتور را می‌توان از طریق کنترل جریان و فشار هوای ورودی تنظیم کرد. GAST نیز قابلیت تنظیم Speed و Power Output متناسب با نیاز کاربرد را از ویژگی‌های سری 4AM عنوان می‌کند.
در نتیجه در بسیاری از کاربردها می‌توان بدون نیاز به سیستم کنترل دور الکترونیکی پیچیده، عملکرد موتور را از طریق تجهیزات پنوماتیک مانند Regulator و Flow Control Valve کنترل کرد.

حداکثر سرعت 3000 دور در دقیقه
حداکثر سرعت این مدل 3000rpm است. این عدد حداکثر سرعت موتور است و به این معنا نیست که موتور در تمام کاربردها باید دائماً با 3000 دور کار کند.
سرعت واقعی به عواملی مانند فشار هوای ورودی، دبی هوا، بار مکانیکی متصل به شفت و تنظیم سیستم پنوماتیک بستگی دارد. این قابلیت تغییر سرعت یکی از دلایل استفاده از Air Motor در تجهیزاتی مانند میکسرها، نوار نقاله‌ها و ماشین‌آلات صنعتی است.
توان 1.7 اسب بخار
حداکثر توان خروجی 4AM-NRV-50C برابر 1.7HP یا تقریباً 1.27kW است. حداکثر فشار توصیه‌شده نیز حدود 100psi یا 6.9bar اعلام شده است.
در زمان انتخاب موتور پنوماتیک، صرفاً توان موتور کافی نیست و باید گشتاور موردنیاز، سرعت کاری، فشار قابل‌دسترس و ظرفیت کمپرسور نیز بررسی شود.
این موضوع در مورد این مدل اهمیت زیادی دارد؛ زیرا حداکثر مصرف هوا می‌تواند به حدود 78CFM یا 132.5 مترمکعب بر ساعت برسد. بنابراین سیستم تأمین هوای فشرده باید ظرفیت مناسب برای شرایط کاری موردنظر را داشته باشد.

قابلیت چرخش دوطرفه
یکی از ویژگی‌های کاربردی این مدل Reversible Rotation است؛ یعنی موتور قابلیت چرخش در هر دو جهت را دارد.
این قابلیت برای ماشین‌آلاتی که نیاز به حرکت رفت‌وبرگشتی دورانی، تغییر جهت شفت یا Reverse Operation دارند بسیار مفید است. به همین دلیل این موتور می‌تواند در تجهیزاتی مانند سیستم‌های انتقال، برخی میکسرها، وینچ‌ها و مکانیزم‌های صنعتی دوطرفه استفاده شود.

قابلیت Stall بدون آسیب مشابه موتور الکتریکی
یکی از تفاوت‌های مهم Air Motor با بسیاری از موتورهای الکتریکی این است که موتور پنوماتیک می‌تواند در شرایط Stall یا توقف شفت زیر بار برای مدت بیشتری بدون آسیب ناشی از Overheating مشابه یک موتور الکتریکی باقی بماند. GAST این قابلیت تحمل Stall و Overload را از مزایای سری 4AM معرفی می‌کند.
این ویژگی در ماشین‌آلاتی که احتمال گیرکردن مکانیزم، افزایش ناگهانی بار یا توقف لحظه‌ای شفت وجود دارد، مزیت مهمی محسوب می‌شود.
مناسب محیط‌های حساس به جرقه
Air Motor برای ایجاد حرکت به برق در خود موتور نیاز ندارد و GAST درباره سری 4AM به Spark-free operation اشاره می‌کند. مدل 4AM-NRV-50C نیز با استانداردهای CE، UKCA و ATEX فهرست شده است.
به همین دلیل موتورهای پنوماتیک می‌توانند برای برخی کاربردهایی که استفاده از تجهیزات الکتریکی جرقه‌زا مطلوب نیست، گزینه مناسبی باشند.
البته برای استفاده واقعی در Hazardous Area یا محیط مستعد انفجار باید Zone، گروه گاز/گردوغبار، Temperature Class و مشخصات ATEX کل مجموعه با الزامات محل نصب تطبیق داده شود؛ صرفاً وجود عبارت ATEX برای تأیید هر محیط خطرناکی کافی نیست.
نصب فلنجی NEMA 56C
نسخه 4AM-NRV-50C دارای نصب NEMA 56C Flange است. این نوع اتصال امکان نصب مستقیم موتور روی مجموعه مکانیکی مناسب را فراهم می‌کند.
شفت خروجی نیز از نوع Keyed است؛ بنابراین انتقال گشتاور از موتور به کوپلینگ، پولی یا سایر اجزای مکانیکی از طریق شفت کلیدخور انجام می‌شود.
این نکته هنگام جایگزینی موتور اهمیت دارد؛ چون علاوه بر توان و سرعت، باید نوع فلنج، ابعاد نصب، قطر شفت و Keyway نیز با دستگاه موجود تطبیق داده شوند.

سیستم Lubricated
این مدل یک Lubricated Air Motor است. بنابراین تأمین روغن‌کاری مناسب طبق دستورالعمل سازنده برای عملکرد و طول عمر موتور اهمیت دارد.
در یک سیستم پنوماتیک اصولی، کیفیت هوای ورودی نیز اهمیت دارد. آلودگی، رطوبت و شرایط نامناسب هوای فشرده می‌توانند بر عملکرد تجهیزات پنوماتیک اثر بگذارند. انتخاب صحیح فیلتر، رگولاتور و Lubricator باید بر اساس دستورالعمل GAST و شرایط کاربرد انجام شود.

کاربردهای صنعتی
ساختار روتاری پره‌ای، قابلیت Reverse، تنظیم‌پذیری سرعت و نبود موتور الکتریکی در نقطه محرک باعث شده این خانواده در کاربردهای مختلف صنعتی استفاده شود.
از کاربردهای متداول می‌توان به میکسر و همزن صنعتی، نوار نقاله، تجهیزات بسته‌بندی، ماشین‌آلات تولیدی، وینچ و Hoist، سیستم‌های انتقال مواد و ماشین‌آلات مورد استفاده در برخی محیط‌های حساس به تجهیزات الکتریکی اشاره کرد.

مزایا و ویژگی‌های مهم
​ موتور پنوماتیک GAST
مدل 4AM-NRV-50C سری صنعتی 4AM
مکانیزم Rotary Vane توان حداکثر 1.7HP / 1.27kW
سرعت حداکثر 3000rpm گشتاور حداکثر 6.33Nm
فشار حداکثر حدود 7bar قابلیت چرخش دوطرفه
دارای 4 پره سیستم Lubricated
شفت Keyed نصب فلنجی NEMA 56C
ورودی هوای 1/4” NPT امکان کنترل سرعت و توان با هوای ورودی
قابلیت تحمل Stall عملکرد بدون جرقه الکتریکی در خود موتور
دارای تأییدیه ATEX

مناسب ماشین‌آلات و تجهیزات صنعتی​
