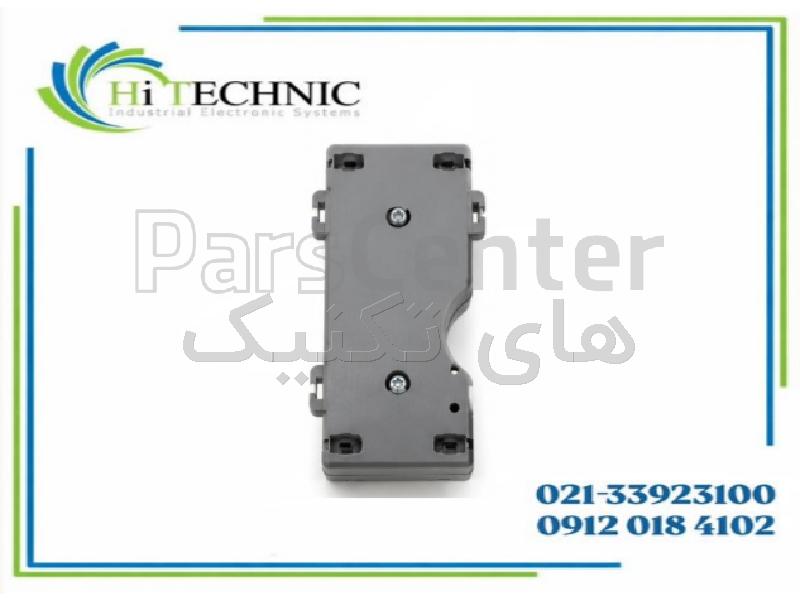

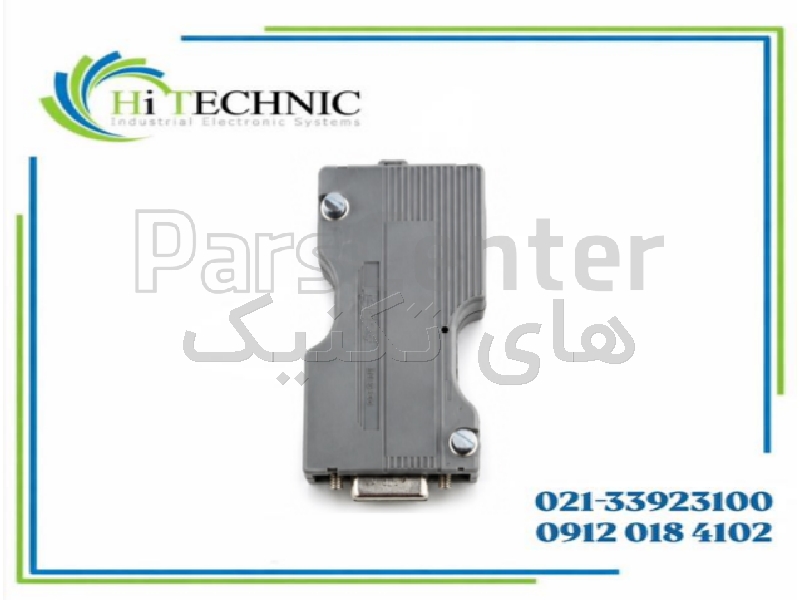

کانکتور شبکه CAN لِنزه Lenze مدل EWZ0046 | سوکت Sub-D با ترمینیشن 120 اهم
کانکتور CAN لِنزه EWZ0046 با اتصال Sub-D نهپین و مقاومت ترمینیشن داخلی 120Ω قابل قطع و وصل، مناسب اتصال درایوها و تجهیزات Lenze به شبکههای صنعتی CAN و CANopen است. برای اطلاعات بیشتر با شمارههای تلفن دفتر (ثابت): 33923100 – 021 یا همراه: 09120184102 تماس بگیرید. این محصول به صورت سفارشی قابل تامین می باشد .
مشخصات
- شرکت سازنده :
- Lenze
- مدل :
- EWZ0046
- کشور سازنده :
- آلمان
- برند :
- Lenze
- نوع محصول :
- CAN System Connector
- نوع رابط :
- Sub-D / D-Sub
- تعداد پین :
- 9 Pin
- شبکه :
- CAN / CANopen
- مقاومت 120Ω :
- Termination داخلی
- قابلیت ON / OFF :
- Termination
- CAN-Low :
- Pin 2
- CAN-GND :
- Pin 3
- CAN-High :
- Pin 7
- ترمینال کابل :
- Spring Terminal
- کابل پیشنهادی :
- ISO 11898-2
- استاندارد مرتبط :
- CiA DS102-1
- کاربرد :
- اتصال تجهیزات Lenze به CAN Bus
- کشور برند :
- آلمان 🇩🇪
قیمت محصول
- قیت همکار / عمده فروشی :
- استعلام قیمت
توضیحات محصول

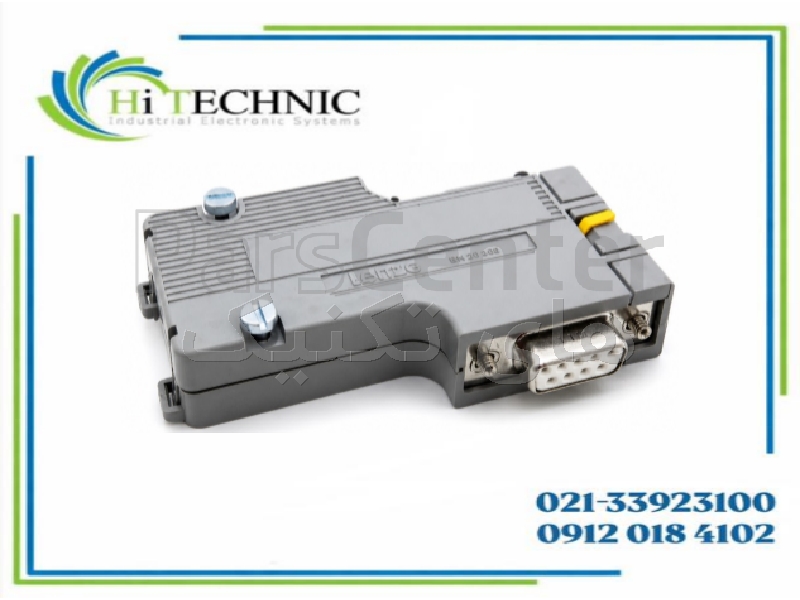

Lenze EWZ0046 یک کانکتور تخصصی برای اتصال تجهیزات اتوماسیون و درایوهای Lenze به شبکه ارتباطی CAN Bus / CANopen است. این قطعه بهصورت Sub-D نهپین طراحی شده و علاوه بر ایجاد اتصال فیزیکی شبکه CAN، دارای مقاومت ترمینیشن 120 اهم داخلی و قابل قطع و وصل است. این ویژگی باعث میشود EWZ0046 علاوه بر نقش کانکتور، برای Termination صحیح شبکه در ابتدا یا انتهای خط CAN نیز قابل استفاده باشد.
وظیفه EWZ0046 در شبکه CAN چیست؟
در سیستمهای اتوماسیون صنعتی، شبکه CAN برای تبادل اطلاعات بین کنترلر، درایو و سایر تجهیزات سازگار استفاده میشود. تجهیزات مختلف روی یک باس مشترک قرار میگیرند و دادهها از طریق خطوط CAN-HIGH و CAN-LOW منتقل میشوند.
EWZ0046 برای تجهیزاتی از Lenze طراحی شده که رابط CAN آنها بهصورت Sub-D در دسترس است. خود Lenze در کاتالوگ Servo Drives 9400 توضیح میدهد که این کانکتور برای اتصال CAN به اینورترهایی استفاده میشود که CAN Bus آنها دارای اتصال Sub-D است.
در نتیجه این قطعه را نباید یک تبدیل ساده یا سوکت D-Sub معمولی در نظر گرفت؛ EWZ0046 یک System Connector اختصاصی برای سیمبندی و Termination شبکه CAN است.
مقاومت ترمینیشن داخلی 120 اهم
مهمترین ویژگی فنی EWZ0046 وجود مقاومت Terminating داخلی 120Ω است.
در شبکه CAN با توپولوژی خطی، دو انتهای فیزیکی باس باید بهدرستی Terminate شوند. مستندات Lenze نیز تصریح میکند که CAN Bus باید توسط مقاومتهای 120Ω بین CAN-Low و CAN-High در دو انتهای شبکه خاتمه داده شود.
EWZ0046 این مقاومت را درون خود کانکتور دارد؛ بنابراین در صورت نصب کانکتور در انتهای خط، میتوان Termination را فعال کرد.
کلید ON/OFF برای مقاومت 120Ω

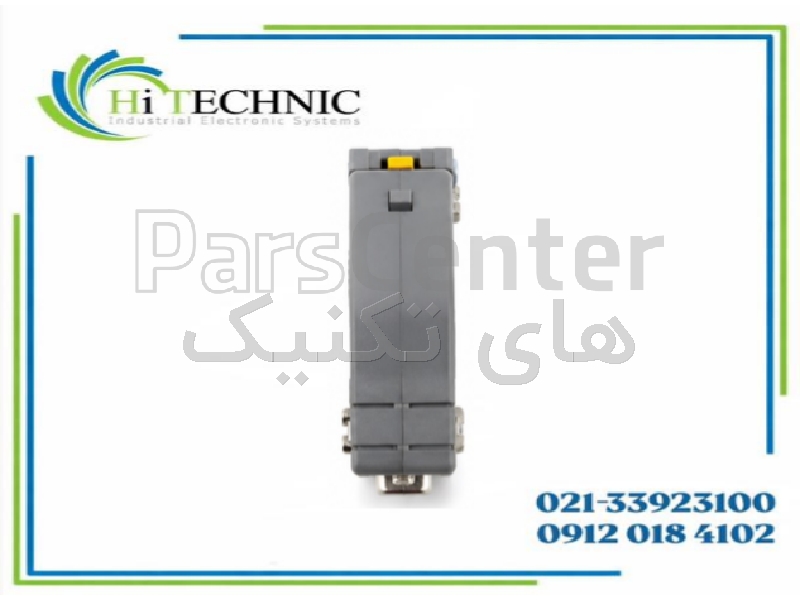

یکی از مزیتهای مهم EWZ0046 این است که مقاومت ترمینیشن آن قابل قطع و وصل است. Lenze برای این کانکتور یک Switch در نظر گرفته که امکان فعال یا غیرفعال کردن مقاومت 120Ω را فراهم میکند. وضعیت کلید نیز از دو سمت کانکتور قابل مشاهده است.
بنابراین:
اگر EWZ0046 در انتهای CAN Bus قرار دارد → Termination روی ON
اگر کانکتور در میانه خط CAN قرار دارد → Termination روی OFF
البته توپولوژی واقعی شبکه و مستندات دستگاه باید همیشه مبنای نهایی سیمبندی قرار گیرد.
این قابلیت باعث میشود تکنسین برای تغییر محل تجهیز در شبکه الزاماً مجبور به تعویض کانکتور یا اضافهکردن مقاومت خارجی نباشد.

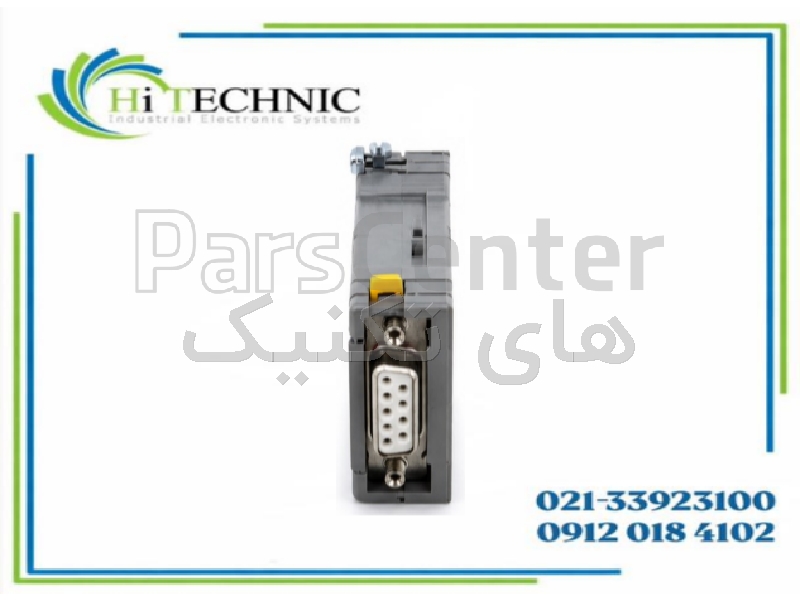

پینبندی CAN
پینبندی Sub-D نهپین این کانکتور در مستندات Lenze مشخص شده است:
Pin 2 → CAN-LOW
Pin 3 → CAN-GND
Pin 7 → CAN-HIGH
سایر پینها در این کاربرد تخصیص داده نشدهاند.
این پینبندی هنگام تعمیر دستگاه، ساخت کابل، عیبیابی شبکه یا جایگزینی کانکتور اهمیت زیادی دارد.
ترمینال فنری برای اتصال کابل
در داخل EWZ0046 از Spring Terminal / ترمینال فنری استفاده شده است. Lenze این طراحی را بهعنوان یکی از ویژگیهای کانکتور معرفی میکند و توضیح میدهد که به لطف ترمینال فنری، برای مونتاژ نیازی به ابزار نصب خاص نیست.
استفاده در شبکه CANopen
EWZ0046 علاوه بر CAN Bus در سیستمهای CANopen لِنزه نیز کاربرد دارد. در مستندات CANopen مربوط به Lenze، توپولوژی شبکه بهصورت خطی با Termination برابر 120Ω در دو انتهای شبکه مشخص شده و EWZ0046 بهعنوان نمونه کانکتور مناسب برای این کار معرفی شده است.
همچنین در مستندات ماژول CANopen سری 9400، Lenze صراحتاً EWZ0046 را بهعنوان System Connector دارای Integrated Terminating Resistor معرفی میکند.
استاندارد CiA
طبق مستندات Lenze، سیستم کانکتور EWZ0046 با مقاومت Termination داخلی مطابق توصیه DS102-1 سازمان CiA طراحی شده است.
CiA یا CAN in Automation سازمان تخصصی مرتبط با استانداردسازی و توسعه فناوری CAN/CANopen است. بنابراین این مشخصه برای معرفی فنی محصول در سایت ارزشمند است.
کابل مناسب شبکه
Lenze برای ارتباط CAN استفاده از کابل مطابق ISO 11898-2 را توصیه میکند. ساختار کابل پیشنهادی شامل زوج سیم تابیده و شیلددار است.
در نصب صنعتی، انتخاب کابل مناسب و اجرای صحیح شیلدینگ اهمیت زیادی دارد؛ زیرا CAN یک شبکه تفاضلی است و کیفیت کابلکشی، Termination و توپولوژی میتواند مستقیماً روی پایداری ارتباط اثر بگذارد.
سازگاری با تجهیزات Lenze
EWZ0046 در مستندات تجهیزات مختلف Lenze دیده میشود و از جمله برای Servo Drives 9400 دارای CAN on board و برخی ماژولهای ارتباطی Lenze استفاده شده است.
برای مثال، در دستورالعمل ماژول ارتباطی EMF2180IB EthernetCAN، Lenze مستقیماً دستور میدهد کانکتور Sub-D مدل EWZ0046 برای برقراری اتصال CAN Bus به ماژول متصل شود.
بنابراین این محصول برای تعمیر، نگهداری و جایگزینی کانکتور CAN در ماشینآلات و سیستمهای اتوماسیون مجهز به تجهیزات Lenze اهمیت ویژهای دارد.
اهمیت Termination صحیح در عیبیابی شبکه
در شبکههای CAN، مشکل همیشه از PLC، درایو یا Communication Module نیست. سیمبندی نامناسب، قطعشدن یکی از خطوط CAN-H/CAN-L یا Termination اشتباه نیز میتواند باعث اختلال ارتباط شود.
از آنجا که EWZ0046 مقاومت 120Ω را بهصورت داخلی در اختیار قرار میدهد، وضعیت کلید ON/OFF آن نیز باید هنگام عیبیابی بررسی شود.
به همین دلیل اگر مشتری این قطعه را برای جایگزینی در یک ماشین قدیمی میخواهد، بهتر است علاوه بر تطابق کد EWZ0046، وضعیت Termination و نحوه سیمبندی کانکتور قبلی نیز بررسی شود.
مزایا و ویژگیهای مهم
کانکتور اصلی شبکه CAN برند Lenze
مدل دقیق EWZ0046 مناسب CAN Bus و CANopen
اتصال Sub-D نهپین دارای مقاومت Termination داخلی 120Ω
قابلیت فعال/غیرفعال کردن مقاومت با کلید ON/OFF پینهای مشخص CAN-H، CAN-L و CAN-GND
دارای Spring Terminals مطابق توصیه CiA DS102-1
مناسب کابل CAN مطابق ISO 11898-2 مناسب درایوها و تجهیزات اتوماسیون Lenze
مناسب تعمیر و نگهداری ماشینآلات مجهز به سیستم Lenze
کاربردها
این کانکتور برای شبکههای CAN و CANopen، سروو درایوهای Lenze، اینورترها و تجهیزات اتوماسیون دارای رابط CAN Sub-D، اتصال تجهیزات روی باس CAN، Termination ابتدا و انتهای شبکه، تعمیر ماشینآلات صنعتی و جایگزینی کانکتورهای سیستمهای قدیمی Lenze کاربرد دارد.
