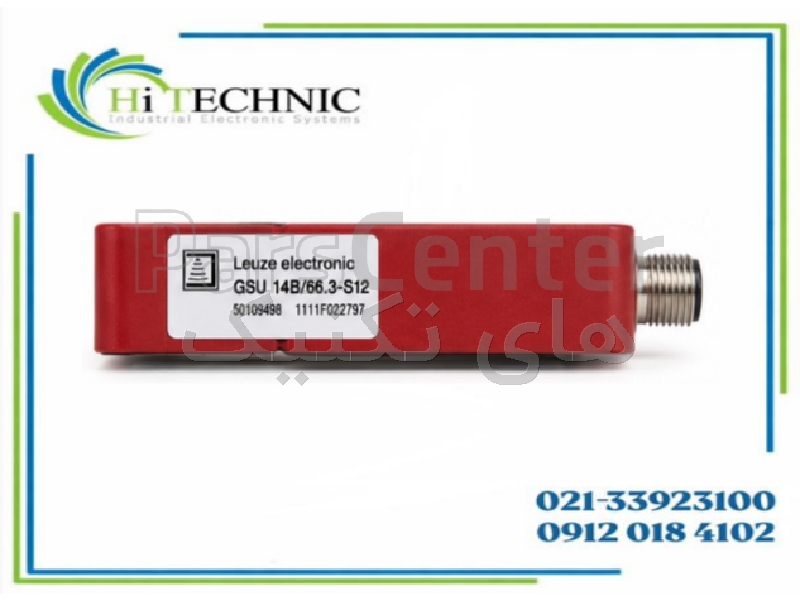

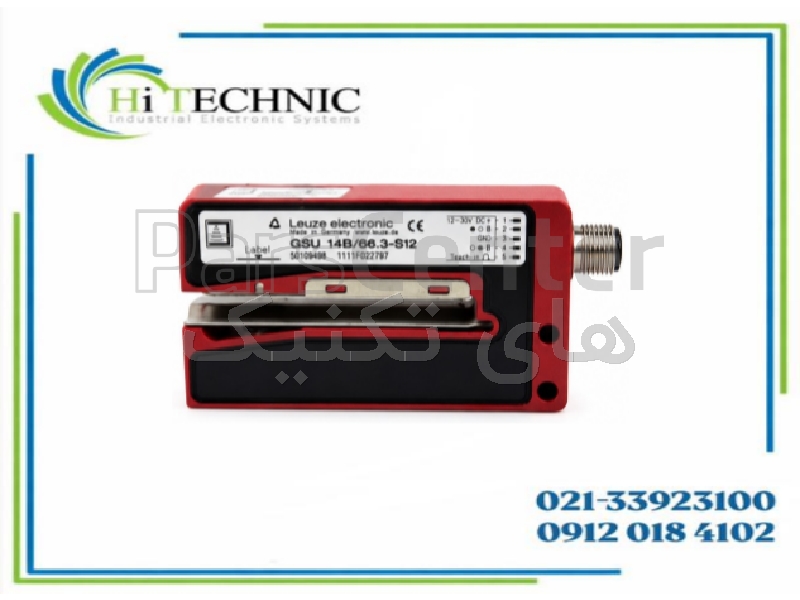

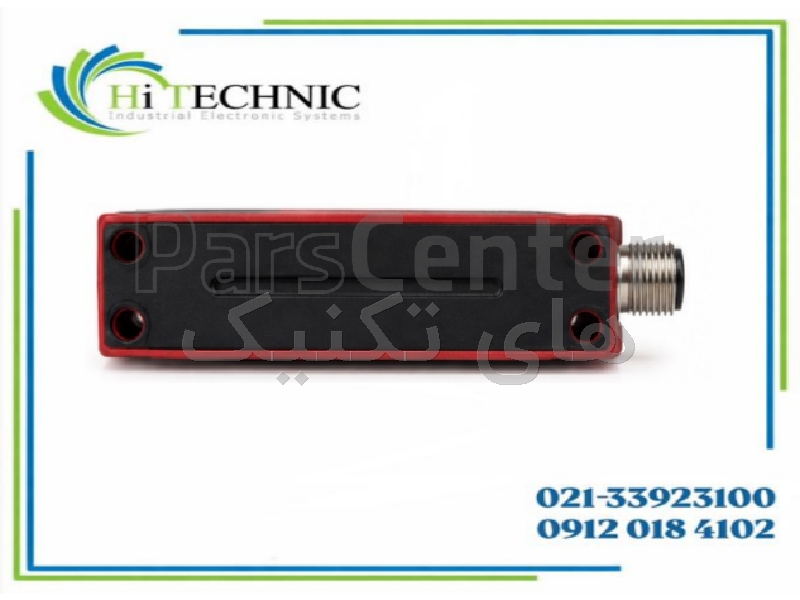

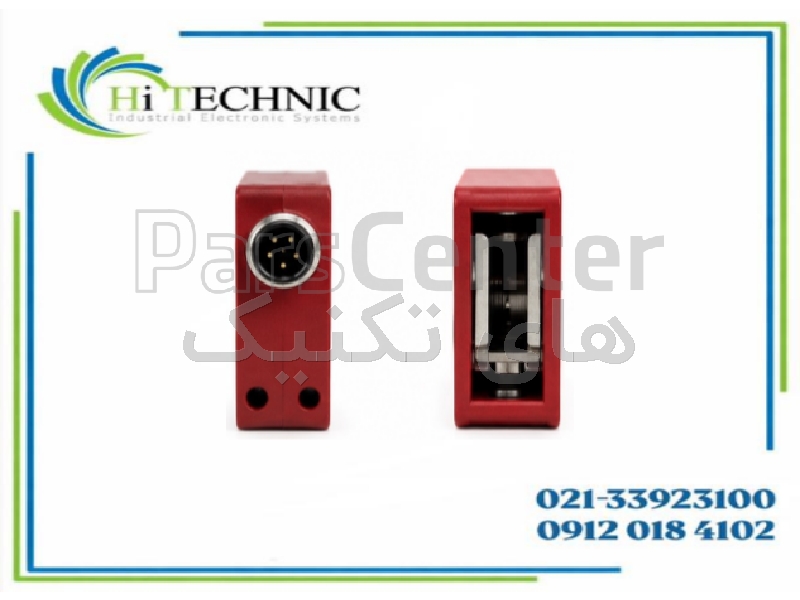

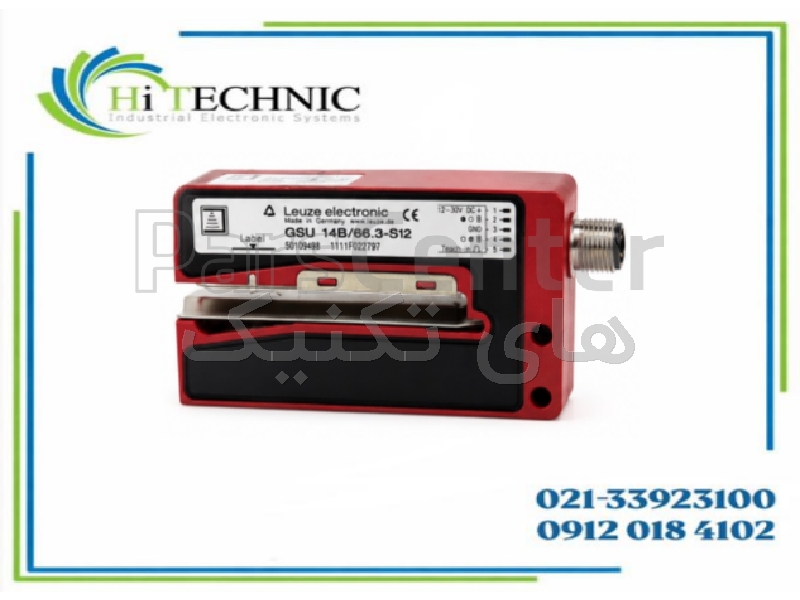

سنسور لیبل اولتراسونیک Leuze مدل GSU 14B/66-3-S12 |جایگزین IGSU 14D/6.3SD-S12
سنسور چنگالی اولتراسونیک Leuze GSU 14B/66-3-S12 مخصوص تشخیص لیبلهای شفاف و غیرشفاف، فاصله بین لیبلها و کنترل رول؛ قابل جایگزینی با نسل جدیدتر سری IGSU 14D در کاربردهای سازگار. برای اطلاعات بیشتر با شمارههای تلفن دفتر (ثابت): 33923100 – 021 یا همراه: 09120184102 تماس بگیرید. این محصول به صورت سفارشی قابل تامین می باشد .
مشخصات
- شرکت سازنده :
- Leuze electronic
- مدل :
- GSU 14B/66-3-S12
- کشور سازنده :
- آلمان
- برند :
- Leuze electronic
- نوع محصول :
- Ultrasonic Fork Sensor
- خانواده جایگزین :
- IGSU 14D
- کد جایگزین :
- IGSU 14D/6.3SD-S12
- نام رایج بازار :
- سنسور لیبل / سنسور چنگالی لیبل
- تکنولوژی تشخیص :
- Ultrasonic / اولتراسونیک
- سری :
- 14
- کاربرد :
- تشخیص لیبل و Splice
- تشخیص لیبل شفاف :
- ✅
- تشخیص لیبل غیرشفاف :
- ✅
- تشخیص Splice :
- ✅ در نسخه SD
- نوع مدیای قابل تشخیص :
- Transparent / Non-transparent
- ولتاژ تغذیه نسل 12 :
- IGSU تا 30VDC
- نوع خروجی :
- Transistor / Push-Pull در نسخه جایگزین
- اتصال :
- M12 / S12
- عرض دهانه :
- 4mm در IGSU
- عمق دهانه :
- حدود 70mm در IGSU 14D
- تنظیم :
- Teach / easyTeach
- حفاظت الکتریکی :
- اتصال کوتاه + پلاریته معکوس
- درجه حفاظت :
- IGSU 14D IP65
- جنس بدنه :
- IGSU / فلزی
- کشور برند :
- آلمان 🇩🇪
قیمت محصول
- قیت همکار / عمده فروشی :
- استعلام قیمت
توضیحات محصول
Leuze electronic GSU 14B/66-3-S12 یک سنسور تخصصی برای تشخیص لیبل (Label Detection) در ماشینآلات صنعتی است. این محصول برخلاف سنسورهای نوری معمولی، از اصل اندازهگیری Ultrasonic یا امواج فراصوت استفاده میکند و ساختار آن بهصورت Fork / چنگالی طراحی شده است. رول لیبل یا Web از داخل دهانه سنسور عبور میکند و سنسور تغییرات ایجادشده در سیگنال اولتراسونیک را برای تشخیص لیبل، فضای خالی بین لیبلها یا تغییر لایههای متریال ارزیابی میکند.
این روش اندازهگیری بهخصوص در صنعت لیبلزنی و بستهبندی اهمیت دارد، زیرا سنسورهای نوری ممکن است هنگام کار با لیبلهای شفاف، فیلمهای پلاستیکی یا مواد دارای ویژگیهای اپتیکی خاص با محدودیت مواجه شوند. در مقابل، سنسورهای اولتراسونیک سری GSU/IGSU برای تشخیص لیبل بر اساس ویژگی عبور امواج صوتی از لایههای ماده عمل میکنند و وابستگی آنها به رنگ یا شفافیت اپتیکی لیبل بسیار کمتر است. نسل IGSU 14D نیز رسماً برای تشخیص Transparent و Non-transparent Labels معرفی شده است.
وظیفه اصلی این تجهیز اندازهگیری فاصله تا یک جسم نیست؛ بلکه تشخیص تفاوت بین قسمت دارای لیبل و Gap بین لیبلها روی رول است.
نحوه عملکرد سنسور
فرستنده و گیرنده اولتراسونیک در دو بازوی مقابل یکدیگر قرار گرفتهاند. رول لیبل از فضای بین این دو بازو عبور میکند.
زمانی که قسمت دارای Backing Material + Label از داخل چنگال عبور میکند، رفتار سیگنال اولتراسونیک با زمانی که فقط Backing Material یا فضای بین لیبلها در مسیر قرار دارد متفاوت است.
سنسور این اختلاف را تشخیص داده و آن را به یک سیگنال سوئیچینگ تبدیل میکند. کنترلر ماشین میتواند از این سیگنال برای تشخیص لبه لیبل، تعیین موقعیت لیبل، شمارش و کنترل فرآیند اعمال لیبل استفاده کند.
یکی از اصلیترین کاربردهای این خانواده، Transparent Label Detection است. Leuze برای IGSU 14D بهطور مشخص تشخیص لیبلهای شفاف و غیرشفاف را ذکر کرده است.
این قابلیت در صنایعی که از لیبلهای شفاف روی بطری، ظروف پلاستیکی، محصولات آرایشی، دارویی یا بستهبندیهای شفاف استفاده میشود بسیار مهم است.
برای مثال، در یک دستگاه Automatic Labeling ممکن است یک رول شامل لیبلهای شفاف روی Carrier شفاف یا نیمهشفاف حرکت کند. تشخیص این ساختار با برخی روشهای اپتیکی دشوارتر است؛ اما سنسور چنگالی اولتراسونیک برای چنین کاربردهایی طراحی شده است.
تشخیص Splice در رول
نسخههای SD از خانواده IGSU علاوه بر Label Detection برای Splice Inspection نیز ارائه شدهاند. Leuze برای IGSU 14D/6.3SD-S12 کاربرد Splice Inspection را بهصورت رسمی ذکر میکند.
Splice به محل اتصال دو بخش از رول گفته میشود؛ برای مثال جایی که انتهای یک رول کاغذ یا فیلم پلاستیکی به بخش دیگری متصل شده است.
تشخیص این نقطه در ماشینآلات چاپ، بستهبندی و پردازش رول اهمیت دارد، زیرا سیستم کنترل میتواند قبل از رسیدن محل اتصال به بخش حساس ماشین، عملیات لازم را انجام دهد.
سیستم easyTeach
نسل IGSU این سنسورها از قابلیت easyTeach بهره میبرد. ایده اصلی این سیستم سادهکردن تنظیم سنسور برای متریال موردنظر است: اپراتور سنسور را Teach میکند و رول لیبل را از داخل چنگال عبور میدهد تا دستگاه شرایط Label/Gap را یاد بگیرد.
این ویژگی زمانی ارزشمند است که روی یک ماشین، رولهایی با جنس، ضخامت یا ساختار متفاوت استفاده شوند.
بهجای تنظیم پیچیده پارامترهای تشخیص، سنسور میتواند برای متریال جدید مجدداً Teach شود.
قابلیت ALC
در خانواده IGSU، Leuze از قابلیت ALC یا Auto Level Control نیز استفاده کرده است. این قابلیت برای بهینهسازی آنلاین Switching Threshold و حفظ Performance Reserve طراحی شده است.
در یک ماشین واقعی، شرایط همیشه ثابت باقی نمیماند. گردوغبار، تغییر جزئی در متریال، تغییرات مکانیکی یا شرایط فرآیند ممکن است روی حاشیه اطمینان تشخیص اثر بگذارند. ALC برای حفظ عملکرد پایدارتر سنسور در چنین شرایطی طراحی شده است.
سرعت بالا برای ماشینآلات لیبلزنی
برای مدلهای IGSU 14D زمان پاسخ 0.2ms گزارش شده است.
این Response Time سریع برای ماشینآلاتی اهمیت دارد که رول لیبل با سرعت بالا حرکت میکند و فاصله بین دو لیبل کوچک است. سنسور باید بتواند تغییر Label → Gap → Label را سریع تشخیص دهد تا کنترلر موقعیت دقیق هر لیبل را از دست ندهد.
البته حداکثر سرعت واقعی خط فقط به Response Time سنسور بستگی ندارد و باید عرض Gap، سرعت Web، منطق PLC و زمان پاسخ سایر اجزای ماشین نیز در محاسبات لحاظ شوند.
طراحی Fork؛ نصب ساده روی مسیر رول
ساختار چنگالی باعث میشود فرستنده و گیرنده سنسور از قبل روبهروی یکدیگر تنظیم شده باشند. بنابراین برخلاف سیستمهایی که فرستنده و گیرنده جداگانه دارند، اپراتور نیازی به Alignment دو سنسور مستقل ندارد.
کافی است مسیر Web یا رول از داخل دهانه Fork عبور کند.
در IGSU 14D عرض دهانه 4 میلیمتر و عمق دهانه در مدلهای مرتبط حدود 70 میلیمتر است.
این ساختار برای رول لیبل، فیلم، فویل و سایر Web Materials بسیار مناسب است.
چه نوع لیبلهایی را میتواند تشخیص دهد؟
Leuze برای خانواده IGSU کاربردهایی مانند لیبل شفاف، لیبل غیرشفاف، لیبل فویلی روی Carrier فویلی یا کاغذی، لیبل کاغذی روی Carrier کاغذی، لیبلهای فویل فلزی و فویل فلزی نازک را ذکر میکند.
بنابراین این خانواده برای ماشینهایی که با انواع مختلف Label Material کار میکنند، نسبت به یک سنسور صرفاً اپتیکی انعطاف بیشتری دارد.
خروجی Push-Pull در نسل جایگزین
مدل رسمی IGSU 14D/6.3SD-S12 دارای خروجی ترانزیستوری Push-Pull است. این ساختار امکان استفاده از منطقهای متناسب با سیستم کنترل را فراهم میکند. همچنین نسخه دارای Warning Output است تا علاوه بر سیگنال اصلی تشخیص، وضعیت هشدار نیز برای سیستم کنترل در دسترس باشد.
تغذیه این نسل 12 تا 30VDC است و مدار آن در برابر اتصال کوتاه و پلاریته معکوس حفاظت دارد.
کانکتور S12 / M12
پسوند S12 در این خانواده به نسخه دارای اتصال کانکتوری مربوط میشود و منابع فنی IGSU آن را با M12 Connector فهرست میکنند.
این نوع اتصال در ماشینآلات صنعتی مزیت مهمی دارد؛ چون هنگام سرویس یا تعویض سنسور، میتوان تجهیز را بدون بازکردن سیمبندی اصلی دستگاه جدا و جایگزین کرد.
این سنسور برای دستگاههای لیبلزنی اتوماتیک، ماشینآلات بستهبندی، تشخیص Gap بین لیبلها، تشخیص لیبل شفاف، تشخیص لیبل کاغذی، تشخیص فویل و فیلم، کنترل رول، تشخیص محل اتصال یا Splice، ماشینآلات چاپ، صنایع غذایی و نوشیدنی، دارویی، آرایشی و بهداشتی و خطوط تولید دارای Label Web کاربرد دارد.
مزایا و ویژگیهای مهم
سنسور تخصصی لیبل Leuze electronic
تکنولوژی Ultrasonic ساختار Fork / چنگالی
مناسب تشخیص لیبلهای شفاف مناسب لیبلهای غیرشفاف
مستقلتر از رنگ و شفافیت اپتیکی نسبت به سنسورهای نوری مناسب تشخیص Label Gap
قابلیت تشخیص Splice در نسخههای مربوطه قابلیت Teach
سیستم easyTeach در نسل IGSU قابلیت ALC در نسل IGSU
Response Time سریع اتصال صنعتی M12
مناسب ماشینآلات لیبلزنی پرسرعت
مناسب اتصال به PLC و سیستم کنترل ماشین
