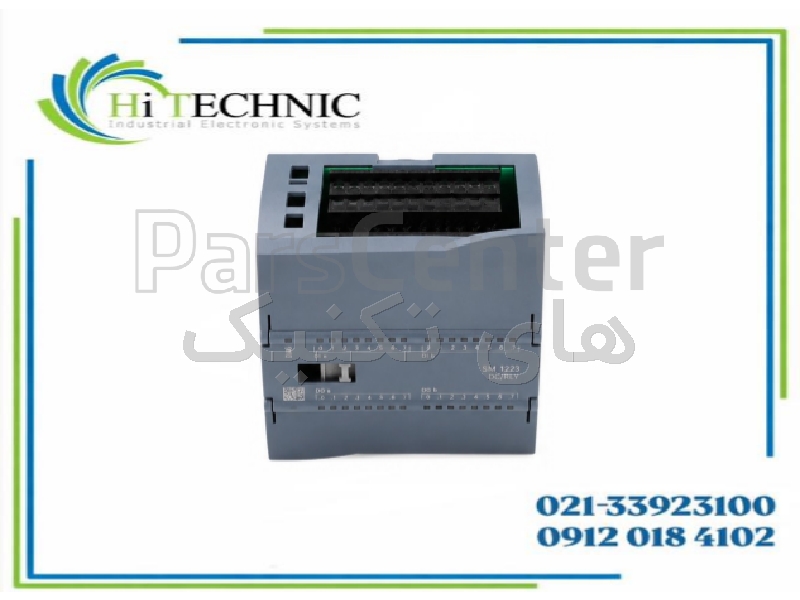

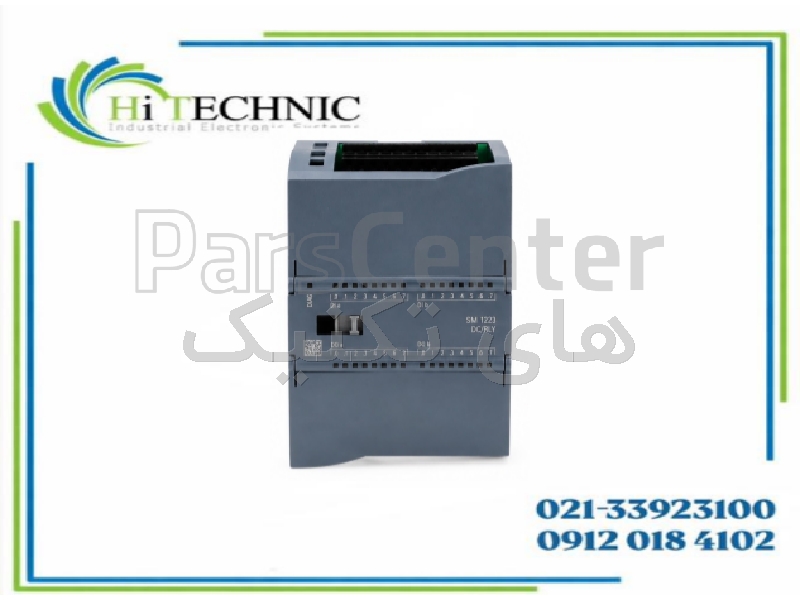

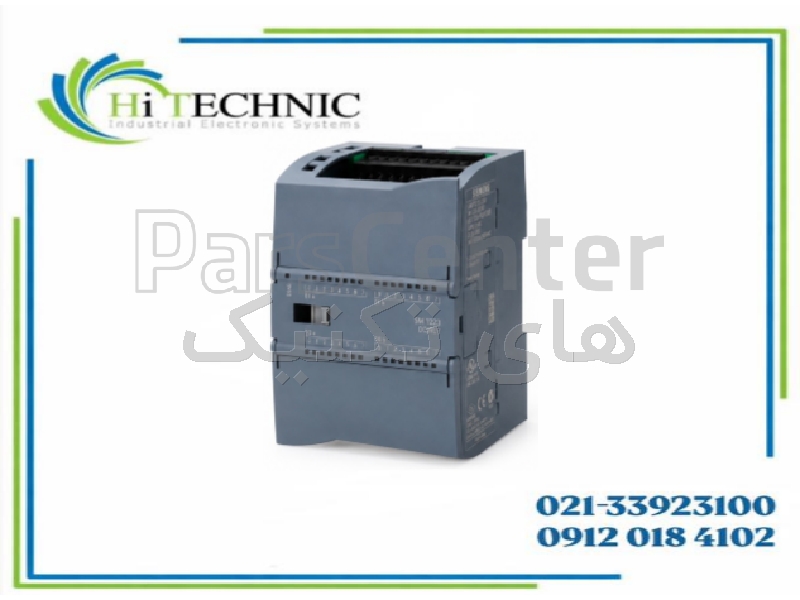

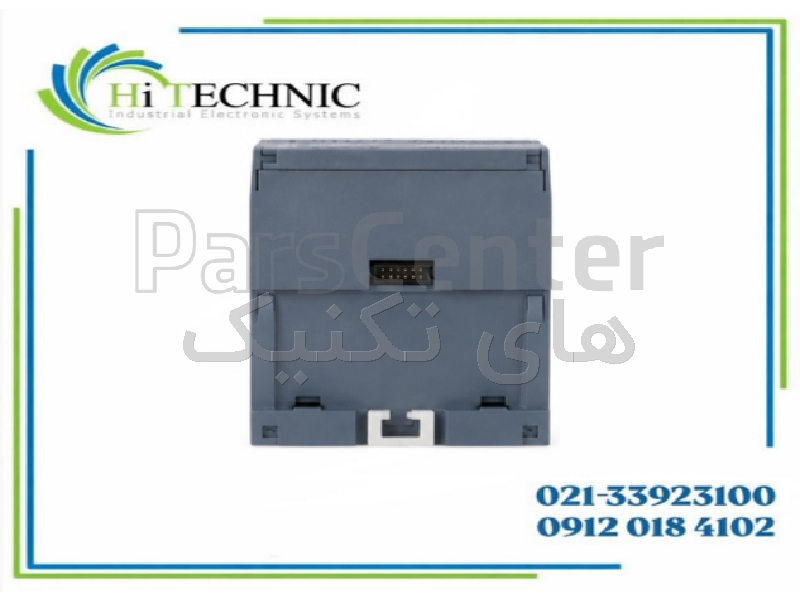

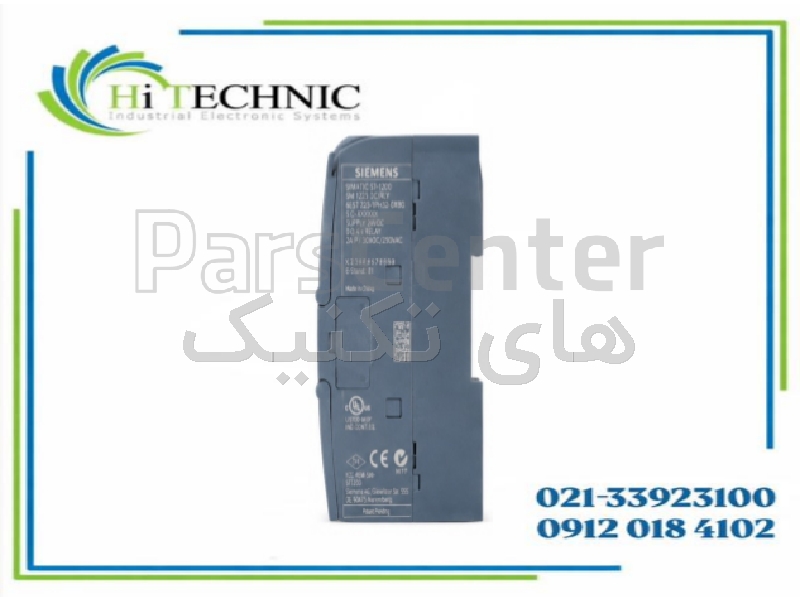

ماژول ورودی خروجی PLC زیمنس SM1223 کد 6ES7223-1PL32-0XB0 | 16DI/16DO

توضیحات محصول

Siemens 6ES7223-1PL32-0XB0 یک ماژول توسعه ورودی و خروجی دیجیتال از خانواده SM 1223 برای سیستم‌های SIMATIC S7-1200 است. کاربرد اصلی این ماژول زمانی است که تعداد ورودی و خروجی‌های موجود روی CPU برای ماشین یا پروژه کافی نباشد و نیاز باشد تعداد نقاط I/O سیستم افزایش پیدا کند.
این ماژول به‌صورت ترکیبی دارای 16 ورودی دیجیتال و 16 خروجی دیجیتال است؛ بنابراین با نصب یک SM1223، در مجموع 32 نقطه I/O به سیستم اضافه می‌شود. این ویژگی برای تابلوهای اتوماسیون و ماشین‌آلاتی که تعداد زیادی سنسور، شستی، لیمیت‌سوئیچ، رله و فرمان ON/OFF دارند بسیار کاربردی است.

16 ورودی دیجیتال 24 ولت DC
بخش ورودی ماژول دارای 16 کانال DI با ولتاژ نامی 24VDC است و Siemens آن‌ها را به‌صورت Sink/Source معرفی کرده است.
این ورودی‌ها می‌توانند برای دریافت سیگنال‌های دیجیتال از تجهیزاتی مانند سنسورهای صنعتی سازگار، لیمیت سوئیچ، شستی، سلکتور سوئیچ، کنتاکت رله و سایر تجهیزات دارای سیگنال دیجیتال 24VDC استفاده شوند.
برای مثال، در یک ماشین صنعتی می‌توان وضعیت حضور قطعه، باز یا بسته بودن یک مکانیزم، فرمان اپراتور یا وضعیت یک تجهیز را از طریق این ورودی‌ها به PLC منتقل کرد.

16 خروجی رله‌ای؛ مهم‌ترین ویژگی این نسخه
هر خروجی برای بار مقاومتی تا 2 آمپر مشخص شده است. همچنین خروجی‌های رله‌ای امکان سوئیچ‌کردن مدارهای DC و AC را در محدوده‌های تعیین‌شده توسط Siemens فراهم می‌کنند.
Siemens برای خروجی‌ها محدوده ولتاژ:
5 تا 30VDC
و
5 تا 250VAC
را اعلام کرده است.
این ویژگی باعث می‌شود این نسخه SM1223 برای کاربردهایی که نیاز به کنتاکت رله‌ای دارند بسیار کاربردی باشد.

مناسب فرمان به تجهیزات مختلف
خروجی‌های ماژول می‌توانند در مدار طراحی‌شده برای فرمان ON/OFF به تجهیزاتی مانند رله‌های واسط، کنتاکتورها، شیرهای برقی، چراغ‌های سیگنال و سایر بارهای سازگار استفاده شوند.
البته ظرفیت خروجی باید متناسب با نوع بار بررسی شود. برای بارهای القایی مانند کنتاکتور و Solenoid صرفاً عدد 2A کافی نیست و حفاظت و مدار Suppression مناسب نیز باید مطابق الزامات طراحی در نظر گرفته شود.

ورودی‌های قابل تنظیم از نظر Input Delay
یکی از مشخصات فنی مفید این ماژول، قابلیت تنظیم Input Delay ورودی‌های دیجیتال است.
Siemens مقادیر:
0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 12.8ms
را برای Input Delay قابل انتخاب اعلام کرده است.
این قابلیت در عمل برای فیلترکردن تغییرات سریع یا نویزهای کوتاه‌مدت ورودی و تطبیق رفتار ورودی با فرآیند ماشین کاربرد دارد.

نمایش وضعیت ورودی و خروجی با LED
ماژول دارای LEDهای نمایش وضعیت ورودی و خروجی است.
این موضوع هنگام راه‌اندازی و عیب‌یابی تابلو بسیار کاربردی است. تکنسین می‌تواند مستقیماً روی ماژول بررسی کند که PLC سیگنال یک ورودی را دریافت کرده یا یک خروجی در وضعیت فعال قرار دارد.
در نتیجه برای پیدا کردن مشکلاتی مثل قطع سیم، عمل‌نکردن سنسور یا صادرنشدن فرمان خروجی، بررسی اولیه سریع‌تر انجام می‌شود.

ایزولاسیون خروجی‌های رله‌ای
به دلیل استفاده از Relay Output، خروجی‌ها دارای جداسازی پتانسیل هستند. Siemens برای جداسازی بین کانال‌های خروجی و Backplane Bus مقدار آزمون 1500VAC برای یک دقیقه را مشخص کرده است. خروجی‌ها نیز در گروه‌های چهارتایی سازمان‌دهی شده‌اند.

طول کابل ورودی و خروجی
برای ورودی‌های دیجیتال Siemens حداکثر طول کابل را:
500 متر برای کابل Shielded
و
300 متر برای کابل Unshielded
اعلام کرده است.
برای خروجی‌ها نیز حداکثر:
500 متر Shielded
و
150 متر Unshielded
ذکر شده است.
البته در طراحی واقعی تابلو، طول کابل قابل استفاده باید با توجه به EMC، افت ولتاژ، نوع سیگنال، بار، محیط نصب و روش کابل‌کشی بررسی شود و این اعداد به معنی مناسب‌بودن هر کابل و هر بار در این فواصل نیستند.

کاربردهای اصلی
​ افزایش تعداد I/O در PLC S7-1200
دریافت سیگنال سنسورها اتصال شستی و سلکتور سوئیچ
دریافت وضعیت Limit Switchها کنترل رله‌های واسط
فرمان کنتاکتورهای سازگار کنترل شیرهای برقی با طراحی مناسب مدار
کنترل چراغ‌های سیگنال ماشین‌آلات بسته‌بندی
خطوط مونتاژ و تولید سیستم‌های نوار نقاله
تابلوهای کنترل و اتوماسیون

ماشین‌سازی صنعتی

مزیت اصلی برای خریدار
SM1223 مدل 6ES7223-1PL32-0XB0 با اضافه‌کردن 16 ورودی 24VDC و 16 خروجی رله‌ای 2A، یک راهکار کاربردی برای توسعه ورودی و خروجی PLCهای Siemens S7-1200 است.​
