کارت کنترل و نمایش زون MINIMAX FMZ 5000 مدل BBF کد 901518

توضیحات محصول

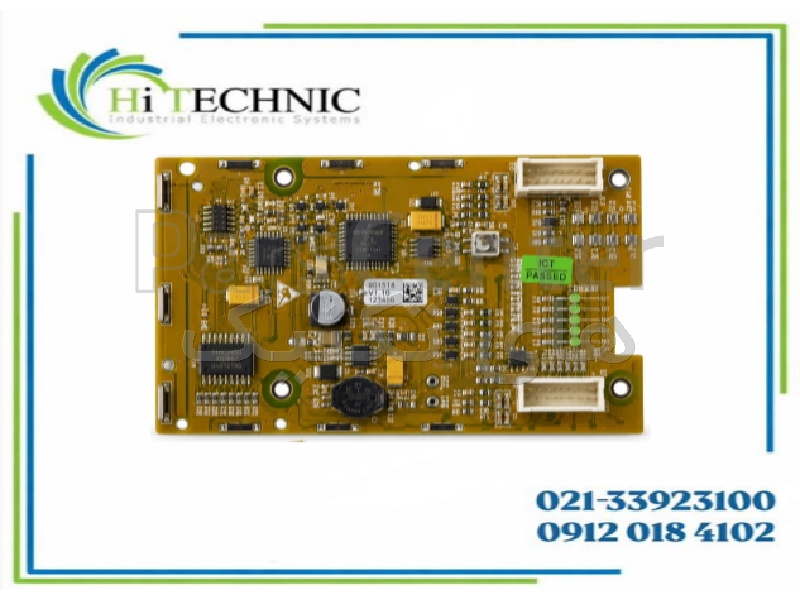

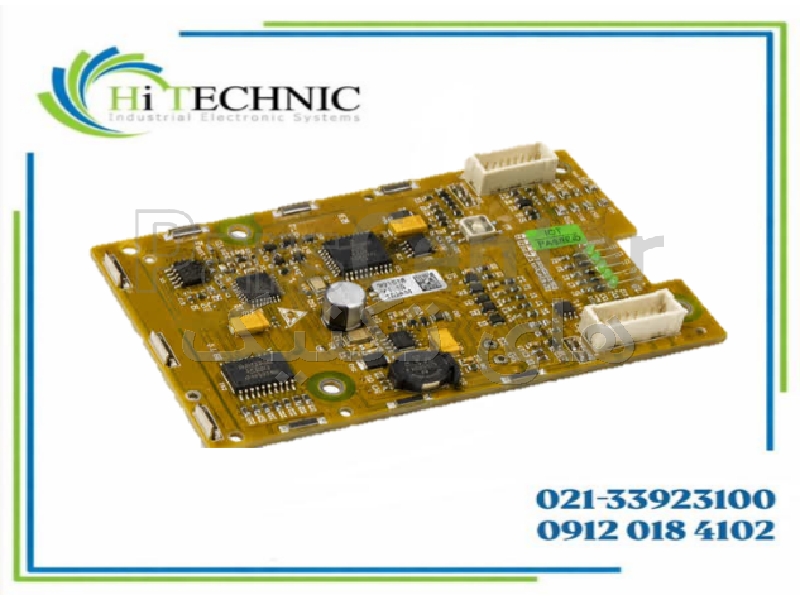

MINIMAX FMZ 5000 Zone Operating Panel Card با P/N 901518 یک کارت نمایش و کنترل زون برای پنل‌های Fire Detection & Suppression Control سری FMZ 5000 است. وظیفه اصلی آن نمایش وضعیت‌های مختلف سیستم مانند سیگنال‌ها، خطاها (Fault)، فعال‌شدن‌ها (Activation) و خاموش/غیرفعال‌شدن بخش‌ها (Shutdown) و همچنین فراهم‌کردن امکان اجرای برخی فرمان‌های قابل برنامه‌ریزی توسط اپراتور است.

16 گروه نمایش با LED قرمز و زرد
یکی از مهم‌ترین ویژگی‌های کارت 901518 وجود 16 گروه نمایش مستقل است.
هر گروه دارای:
1 LED قرمز + 1 LED زرد
است؛ بنابراین روی هر کارت مجموعاً 32 LED اصلی برای نمایش وضعیت‌ها وجود دارد. عملکرد هر LED نیز توسط سیستم قابل پیکربندی است.
LEDها می‌توانند در سه حالت کار کنند:
روشن ثابت (Steady Light)چشمک‌زن (Flashing)چشمک‌زن سریع (Rapid Flashing)
این قابلیت باعث می‌شود وضعیت‌های مختلف سیستم Fire Alarm/Suppression به‌شکل بصری از یکدیگر تفکیک شوند.

دارای 4 کلید Membrane قابل برنامه‌ریزی
کارت 901518 علاوه بر LEDهای وضعیت، دارای 4 کلید Membrane است که عملکرد هرکدام آزادانه قابل پیکربندی است.
هر کلید می‌تواند به‌عنوان:
Switching Actuator
یا
Momentary-Contact Actuator
تنظیم شود.
در نتیجه این کارت فقط یک Display Board نیست؛ اپراتور می‌تواند بسته به Configuration سیستم از کلیدهای آن برای اجرای عملکردهای تعریف‌شده در پنل استفاده کند.

دارای 4 اتصال اضافی
روی کارت 4 Connection اضافی نیز پیش‌بینی شده که می‌توان از آن‌ها برای کاربردهایی مانند Key-operated Switches روی Front Plate استفاده کرد.
این ویژگی امکان توسعه عملکردهای کنترلی Front Panel را متناسب با طراحی سیستم فراهم می‌کند.

پیکربندی توسط MxSysCon
تنظیم عملکرد LEDها و کلیدهای کارت از طریق نرم‌افزار MxSysCon Configuration Program انجام می‌شود.
طبق مستندات سازنده، پس از انجام Configuration، Adjustment مکانیکی یا تنظیم دستی خاصی روی خود کارت لازم نیست.
این موضوع هنگام تعویض کارت بسیار مهم است؛ چون عملکرد واقعی کلیدها و Indicatorها به Configuration پروژه FMZ5000 وابسته است.

امکان استفاده از حداکثر 27 کارت
در یک پنل اعلام حریق FMZ 5000 می‌توان تا 27 عدد Zone Operating Panel Card استفاده کرد.
این قابلیت امکان ایجاد تعداد زیادی Indicator و Control Point روی سیستم‌های بزرگ را فراهم می‌کند؛ به‌خصوص در پروژه‌هایی که تعداد زیادی زون یا وضعیت مستقل باید روی پنل نمایش داده شود.

مصرف بسیار پایین
کارت با ولتاژ 19 تا 29VDC کار می‌کند و Quiescent Current آن تنها 10mA DC اعلام شده است.
این مشخصه به‌خصوص در سیستم‌های Fire Alarm که محاسبه مصرف کلی تجهیزات و ظرفیت Power Supply و Battery Backup اهمیت دارد، قابل توجه است.

نصب پشت Front Plate
این برد برای نصب روی قسمت پشتی Front Plate پنل طراحی شده است.
Front Plate مرتبط با این کارت:
FMZ 5000 BBF – P/N 901733
است .

کاربردهای اصلی
​ نمایش وضعیت زون‌های سیستم FMZ5000
نمایش Alarm / Signal نمایش Fault
نمایش Activation نمایش Shutdown
کنترل و نمایش وضعیت‌های تعریف‌شده سیستم اجرای فرمان از طریق 4 کلید قابل برنامه‌ریزی
استفاده در Front Panel نوع BBF سیستم‌های Fire Detection
سیستم‌های Fire Alarm سیستم‌های Fire Suppression
پنل‌های اعلام و اطفای حریق MINIMAX تعمیر و نگهداری پنل‌های FMZ 5000
جایگزینی Zone Operating Panel Card معیوب​
