کارت 8 رله پنل اعلام حریق MINIMAX FMZ5000 کد 901595 | ماژول 8 رله MINIMAX FMZ 5000
ماژول 8 رله MINIMAX FMZ5000 کد 901595 مجهز به 8 خروجی رلهای Dry Contact، LED وضعیت مجزا و قابلیت کنترل تأخیری، پالسی و دائم؛ مناسب فرمان تجهیزات اطفا، قطع تهویه و انتقال سیگنال در سیستم اعلام حریق. برای اطلاعات بیشتر با شمارههای تلفن دفتر (ثابت): 33923100 – 021 یا همراه: 09120184102 تماس بگیرید. این محصول به صورت سفارشی قابل تامین می باشد .
مشخصات
- شرکت سازنده :
- MINIMAX
- مدل :
- 901595
- کشور سازنده :
- آلمان
- برند :
- MINIMAX
- مدل :
- FMZ 5000 8 Relay Module
- Part Number :
- 901595
- نوع محصول :
- 8-Relay Output Module
- نام فارسی :
- ماژول / کارت 8 رله
- سیستم سازگار :
- FMZ 5000
- تعداد رله :
- 8 عدد
- نوع کنتاکت :
- Dry Contact / کنتاکت خشک
- تعداد کنتاکت هر رله :
- 1
- ولتاژ کاری ماژول :
- 19 تا 29VDC
- جریان Quiescent :
- 10mA
- مصرف هر رله :
- 10mA DC
- ظرفیت کنتاکت AC :
- 0.5A / 125VAC
- Switching Capacity :
- 30W / 62.5VA
- نشانگر عملکرد رله :
- LED قرمز
- حالتهای کنترل :
- Time-controlled / Continuous / Pulse
- نرمافزار تنظیمات :
- MxSysCon
- دمای محیط :
- 5- تا 40+°C
- رطوبت نسبی :
- حداکثر 95% بدون میعان
- درجه حفاظت :
- IP20
- جنس بدنه :
- Polyamide PA6.6
- رنگ بدنه :
- سبز
- نحوه نصب :
- DIN Rail 35mm
- استاندارد ریل :
- DIN 46277
- موقعیت نصب :
- Vertical / عمودی
- وزن :
- حدود 170g
- ابعاد :
- 35 × 99 × 114.5mm
- تعداد در یک پنل :
- 64 ماژول
قیمت محصول
- قیت همکار / عمده فروشی :
- استعلام قیمت
توضیحات محصول

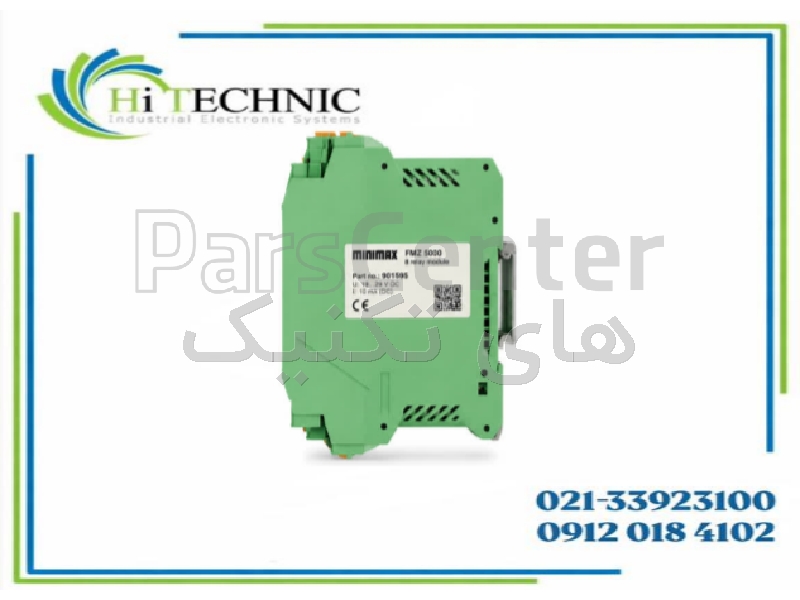

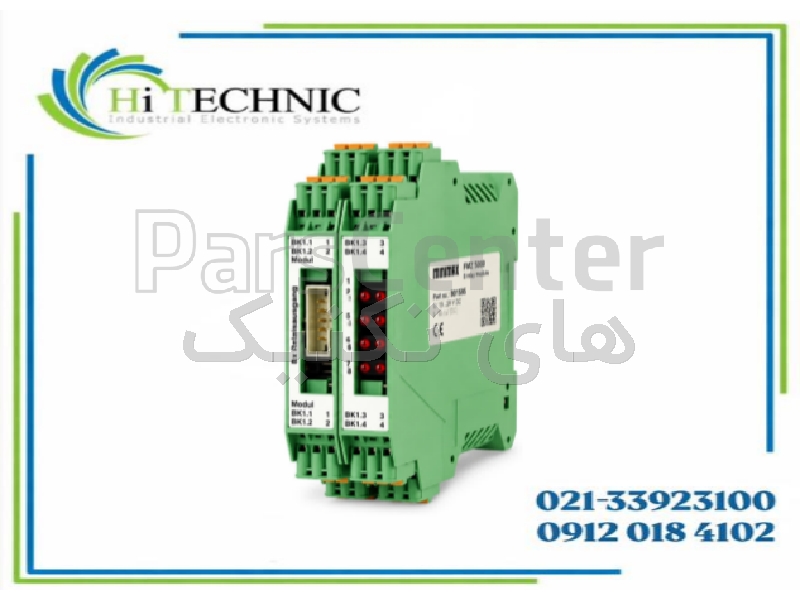

MINIMAX FMZ 5000 8 Relay Module با Part Number 901595 یک ماژول خروجی رلهای تخصصی برای خانواده پنلهای اعلام حریق و اطفای FMZ5000 است. این ماژول دارای 8 رله مستقل با کنتاکت خشک بوده و برای ارسال فرمان از سیستم مرکزی به تجهیزات جانبی یا انتقال وضعیت و سیگنال به سایر سیستمهای ساختمان و تجهیزات ایمنی استفاده میشود.
8 خروجی رلهای با Dry Contact
مهمترین ویژگی این ماژول وجود 8 رله است که هرکدام دارای یک Dry Contact هستند.کنتاکت خشک به این معناست که خروجی رله ذاتاً ولتاژ خروجی مشخصی تولید نمیکند، بلکه مانند یک کنتاکت سوئیچ عمل میکند. به همین دلیل میتوان از آن برای فرمان و Interface با مدارها و تجهیزات خارجی سازگار استفاده کرد.
این ویژگی برای سیستم اعلام حریق بسیار کاربردی است؛ زیرا پنل ممکن است در زمان وقوع Alarm نیاز داشته باشد به سیستمهای دیگری مانند تهویه، تجهیزات حفاظت حریق یا سیستمهای مانیتورینگ فرمان بدهد.
کاربرد در قطع سیستم تهویه
یکی از کاربردهایی که MINIMAX مشخصاً برای 901595 ذکر کرده، Ventilation System Shutdown است. برای مثال، در یک پروژه ممکن است هنگام تشخیص حریق لازم باشد سیستم کنترل مرکزی فرمان توقف یا تغییر وضعیت تجهیزات HVAC را صادر کند.
رلههای این ماژول میتوانند بهعنوان بخشی از مدار Interface این فرمان مورد استفاده قرار گیرند.البته طراحی نهایی مدار، اینترلاکها و ظرفیت کنتاکت باید مطابق تجهیزات متصل و الزامات سیستم حفاظت حریق انجام شود.
مناسب کنترل تجهیزات Fire Protection
سازنده یکی دیگر از کاربردهای ماژول را Dry-contact Control تجهیزات Fire Protection معرفی کرده است. بنابراین 901595 میتواند در سیستم FMZ5000 برای صدور فرمانهای تعریفشده به تجهیزات جانبی حفاظت حریق استفاده شود.
انتقال سیگنال به سایر سیستمها
این ماژول برای General Signal Transfer نیز قابل استفاده است. این قابلیت در پروژههای صنعتی اهمیت زیادی دارد؛ چون پنل اعلام حریق معمولاً بهصورت مستقل کار نمیکند و ممکن است لازم باشد وضعیتهای مختلف خود را به سیستمهای دیگری منتقل کند.
برای مثال بسته به طراحی پروژه، Dry Contact میتواند برای Interface با سیستمهای مانیتورینگ، Graphic Annunciator یا تجهیزات کنترلی مرتبط مورد استفاده قرار گیرد.
نمایش وضعیت هر رله با LED
فعالشدن هر رله توسط LED قرمز وضعیت نمایش داده میشود. این ویژگی در زمان Commissioning، Maintenance و Troubleshooting بسیار کاربردی است؛ زیرا تکنسین میتواند مستقیماً روی ماژول مشاهده کند که کدام Relay توسط سیستم فعال شده است.
چند حالت مختلف برای کنترل رلهها
رلههای این ماژول محدود به ON/OFF ساده نیستند. طبق مشخصات سازنده، حالتهای کنترلی شامل موارد زیر هستند:
Time-Controlled – کنترل زمانی
Continuous – عملکرد دائم
Pulse – فرمان پالسی
Inverted – عملکرد
