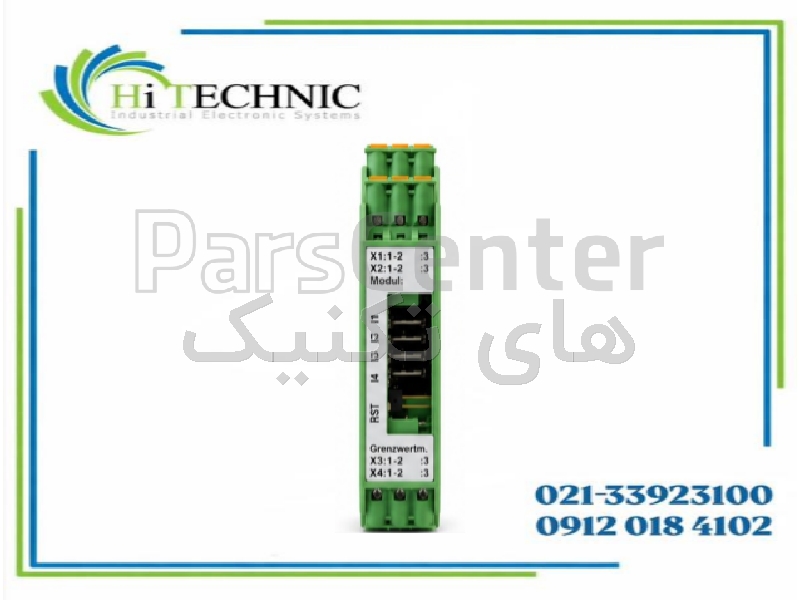

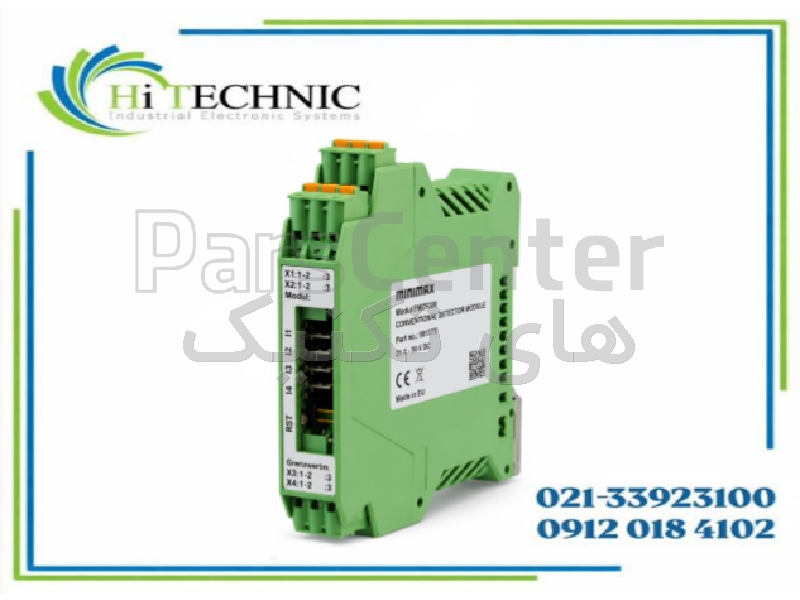

ماژول دتکتور کانونشنال MINIMAX FMZ 5000 GWM کد 901773

توضیحات محصول

MINIMAX FMZ 5000 GWM P/N 901773 یک ماژول ورودی تخصصی برای اتصال دتکتورهای Conventional به سیستم اعلام و اطفای حریق FMZ5000 است. این ماژول چهار خط مستقل در اختیار سیستم قرار می‌دهد و هر خط علاوه بر دریافت وضعیت دتکتورها، از نظر شرایط مدار نیز تحت مانیتورینگ قرار دارد.

4 خط مستقل برای دتکتورهای کانونشنال
این ماژول دارای 4 Detector Group/Line است و طبق مشخصات فنی امکان اتصال تا 32 دتکتور در هر خط را فراهم می‌کند.
بنابراین یک ماژول 901773 می‌تواند در سیستم FMZ5000 برای ایجاد چند مدار مستقل Conventional مورد استفاده قرار گیرد.
نکته مهم این است که تعداد واقعی و نوع تجهیزات مجاز روی هر خط باید مطابق استاندارد پروژه، نوع دتکتور و الزامات سیستم تعیین شود و صرفاً عدد حداکثری 32 مبنای طراحی قرار نگیرد.

مانیتورینگ پیوسته خطوط
مزیت مهم 901773 این است که خطوط متصل فقط برای Alarm بررسی نمی‌شوند.
برای هر خط 4 Threshold قابل تنظیم وجود دارد:
Quiescent Current – وضعیت عادی

Wire Breakage – قطعی خط

Short Circuit – اتصال کوتاه

Event – وقوع رویداد/Alarm
بنابراین ماژول می‌تواند وضعیت الکتریکی مدار دتکتورها را پایش کرده و بین حالت عادی، قطعی سیم، اتصال کوتاه و رویداد دتکتور تمایز ایجاد کند.
این قابلیت در سیستم اعلام حریق اهمیت زیادی دارد، چون خرابی سیم‌کشی Detector Line باید از وضعیت واقعی Alarm قابل تشخیص باشد.

تشخیص Alarm بر اساس افزایش جریان
در این سیستم، وقوع رویداد دتکتور از طریق افزایش جریان خط تشخیص داده می‌شود.
به همین دلیل Thresholdهای جریان هر خط نقش مهمی در تشخیص وضعیت تجهیزات متصل دارند و ماژول باید متناسب با Detector مورد استفاده Configuration شود.

تنظیم مستقل ولتاژ هر خط
یکی از قابلیت‌های کاربردی 901773 این است که ولتاژ هر یک از چهار خط به‌صورت جداگانه در محدوده:
9 تا 20VDC
قابل تنظیم است.
این محدوده نسبتاً وسیع باعث می‌شود ماژول با انواع مختلف دتکتورهای Conventional سازگاری داشته باشد.
MINIMAX صراحتاً اعلام کرده که علاوه بر دتکتورهای Conventional موجود در خانواده خود شرکت، امکان استفاده از تجهیزات سازندگان دیگر نیز در صورت سازگاری مشخصات الکتریکی وجود دارد.

امکان اتصال Manual Call Point
کاربرد این ماژول محدود به Smoke Detector یا Heat Detector نیست.
طبق مستندات FMZ5000، ماژول برای اتصال انواع Conventional Detector و Manual Call Point در طراحی استاندارد یا صنعتی قابل استفاده است.

قابلیت Two-Detector Dependency
901773 امکان استفاده از Two-Detector Dependency را نیز فراهم می‌کند. همچنین Zoneها می‌توانند با Two-Zone Dependency کار کنند.
این قابلیت در سیستم‌های Fire Protection اهمیت دارد؛ به‌خصوص در منطق‌هایی که صدور یک فرمان حساس نباید صرفاً با تحریک یک Detector انجام شود.
برای مثال در سیستم‌های اطفای حریق، بسته به طراحی و استاندارد پروژه، می‌توان از منطق وابستگی چند Detector/Zone برای افزایش اطمینان از وقوع حریق قبل از اجرای Sequence تعریف‌شده استفاده کرد.

تنظیم از طریق MxSysCon
تنظیمات ماژول از طریق نرم‌افزار MxSysCon Configuration Program انجام می‌شود. پس از انجام Configuration نیز طبق مستندات سازنده Adjustment اضافی روی خود ماژول لازم نیست.
این موضوع هنگام تعویض یک ماژول خراب اهمیت دارد؛ نصب سخت‌افزاری قطعه به‌تنهایی کافی نیست و Configuration سیستم باید مطابق پروژه بررسی شود.

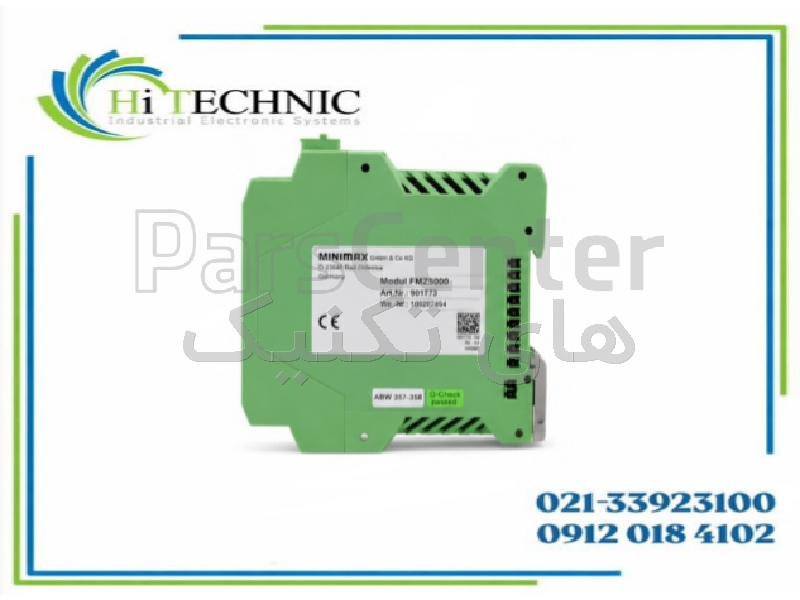

نصب روی DIN Rail
ماژول داخل پنل FMZ5000 روی ریل 35 میلی‌متری DIN نصب می‌شود و ارتباط تغذیه و Data Bus آن از طریق اتصالات ماژول برقرار می‌شود. در مستندات قدیمی‌تر نیز تصریح شده که اتصال Power Supply و Data Bus از طریق Contactهای زیر Housing انجام می‌شود و سیم‌کشی داخلی جداگانه‌ای برای این بخش لازم نیست.

کاربردهای اصلی
​ اتصال دتکتورهای Conventional به FMZ5000
اتصال شستی‌های اعلام حریق ایجاد 4 Detector Line مستقل
مانیتورینگ وضعیت خطوط دتکتور تشخیص Wire Break
تشخیص Short Circuit تشخیص Alarm/Event
استفاده در سیستم‌های Fire Detection استفاده در سیستم‌های Fire Alarm
سیستم‌های Fire Suppression سیستم‌های اعلام و اطفای حریق MINIMAX
تعمیر و نگهداری پنل FMZ5000

جایگزینی Conventional Detector Module معیوب​

​​​​🔷توجه این محصول سفارشی بوده و پس از ثبت سفارش تامین می شود.​​
