سیستم حفاظت لیزری پرس برک LNTECH مدل SLA-6

توضیحات محصول

LNTECH SLA-6 یک سیستم حفاظت لیزری پیشرفته مخصوص دستگاه‌های Press Brake و ماشین‌آلات خم‌کاری ورق است که برای افزایش ایمنی اپراتور در محدوده حرکت قالب و ابزار دستگاه طراحی شده است. سیستم همراه با حرکت Ram/Slider دستگاه، ناحیه خطر نزدیک ابزار را پایش می‌کند و در صورت تشخیص مانع، سیگنال‌های ایمنی را به سیستم کنترل ماشین ارسال می‌کند.
هدف اصلی SLA-6 جلوگیری از ورود دست یا انگشت اپراتور به محدوده خطرناک بین ابزارهای خم‌کاری در زمان حرکت دستگاه است. به همین دلیل این محصول را نباید یک سنسور لیزری معمولی یا سنسور اندازه‌گیری در نظر گرفت؛ SLA-6 یک Safety Device تخصصی برای ماشین‌آلات خم‌کاری است. خود LNTECH نیز آن را به‌عنوان «Special protection device for SLA-6 bending machine» دسته‌بندی کرده است.

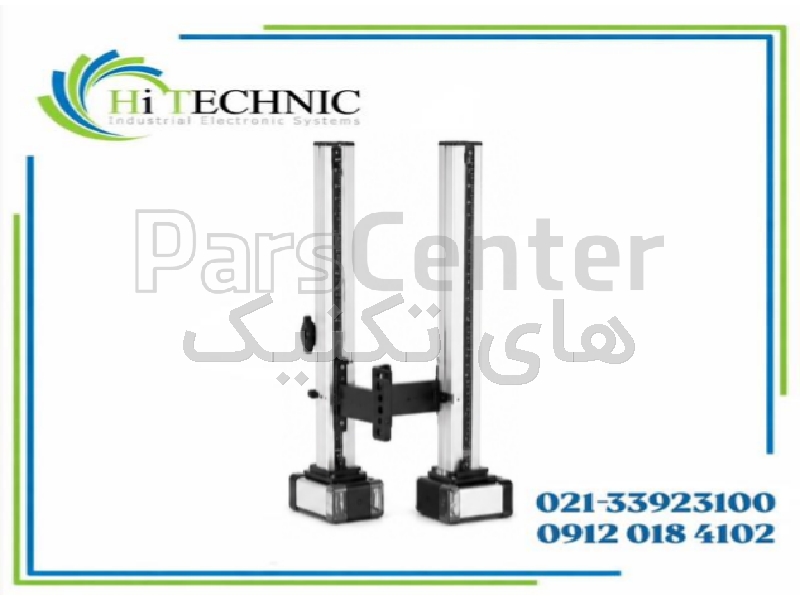

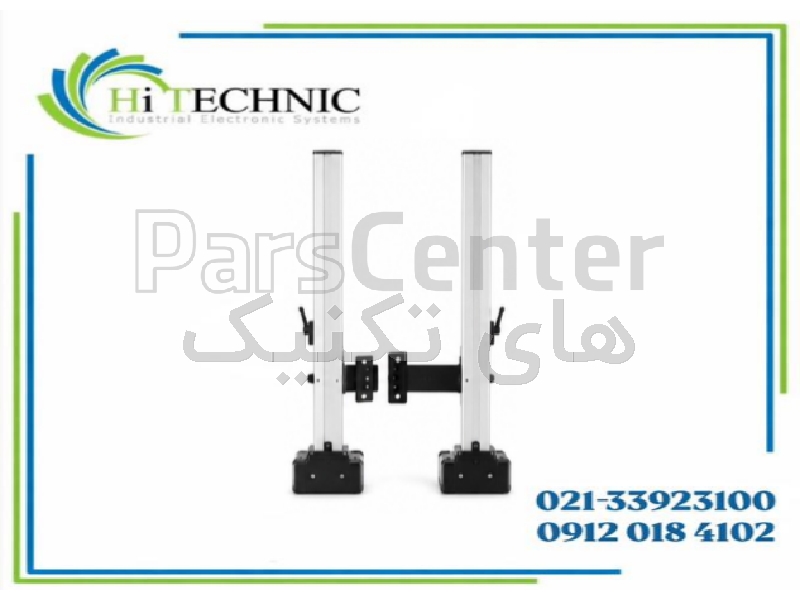

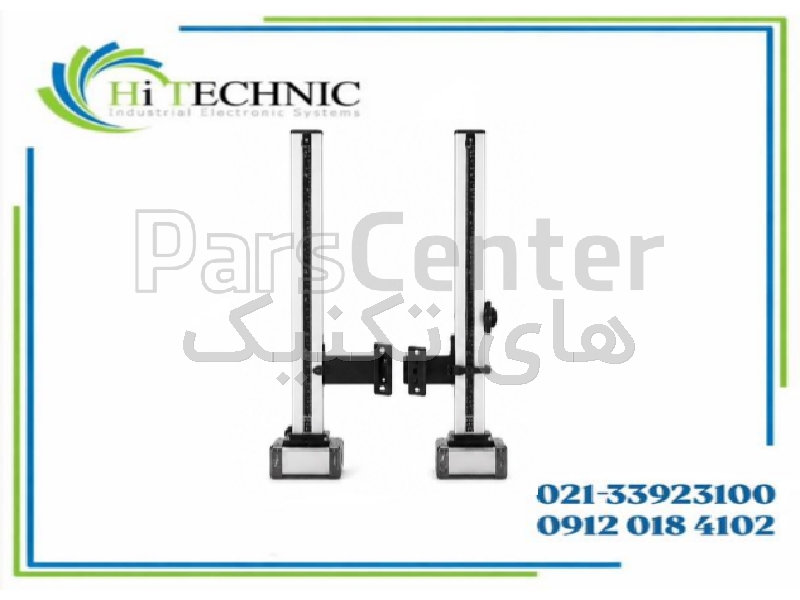

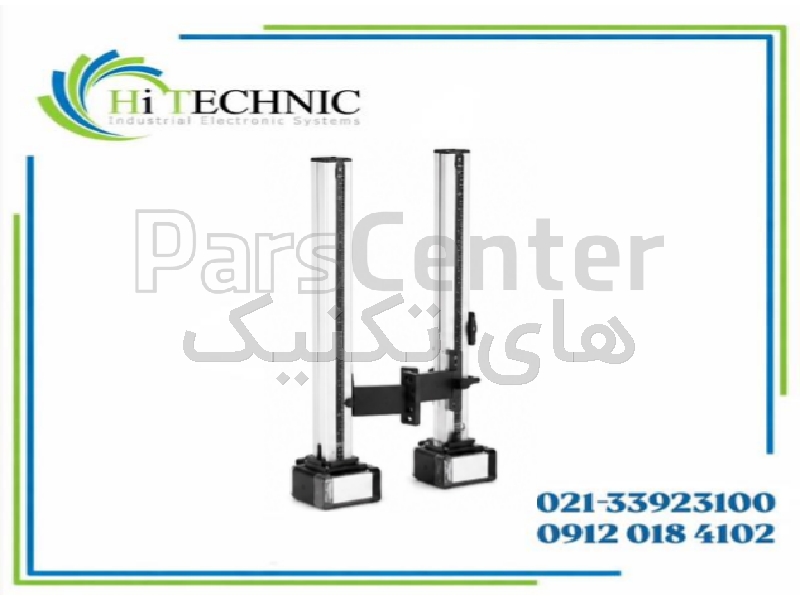

سیستم فرستنده و گیرنده
این سیستم به‌صورت مجموعه‌ای از تجهیزات حفاظتی در دو سمت ناحیه کاری نصب می‌شود. ارتباطات SLA-6 شامل بخش‌های Emitter و Receiver است و دفترچه رسمی برای Emitter اتصال تغذیه 24VDC، GND، PE و سیگنال Synchronization را مشخص کرده است.

تشخیص اجسام کوچک تا 4 میلی‌متر​
یکی از ویژگی‌های مهم SLA-6، قابلیت تشخیص اجسام بسیار کوچک است. برای این سیستم تشخیص اجسام تا اندازه 4 میلی‌متر اعلام شده است.
این ویژگی برای حفاظت از ناحیه نزدیک Punch و Die اهمیت زیادی دارد؛ چون هدف سیستم، تشخیص ورود اجسام و بخش‌هایی از دست اپراتور به محدوده حفاظتی در فرآیند خم‌کاری است.

خروجی ایمنی دوگانه OSSD​
SLA-6 دارای دو خروجی ایمنی مستقل:
OSSD1OSSD2
است. هر دو خروجی در نقشه سیم‌بندی رسمی SLA-6 مشخص شده‌اند. علاوه بر آن، دستگاه دارای خروجی کمکی و Forced Slow Down Output نیز هست.

ساختار خروجی ایمنی آن Dual PNP است.
این خروجی‌ها برای Interface با سیستم Safety دستگاه پرس برک در نظر گرفته شده‌اند و هنگام تشخیص وضعیت ناایمن، سیستم کنترل ماشین می‌تواند بر اساس طراحی مدار ایمنی حرکت خطرناک را متوقف کند.

قابلیت EDM​
یکی دیگر از ویژگی‌های مهم SLA-6، قابلیت EDM یا External Device Monitoring است.
در نقشه I/O رسمی دستگاه، ورودی External Device Monitoring – EDM مشخص شده است.
این قابلیت برای مانیتورکردن تجهیزات خارجی مرتبط با مدار ایمنی استفاده می‌شود و در طراحی سیستم Safety ماشین اهمیت دارد.

قابلیت Forced Slow Down​
SLA-6 علاوه بر خروجی‌های OSSD دارای:
Forced Slow Down Output
از نوع PNP است.
این سیگنال می‌تواند در طراحی سیستم کنترلی پرس برک برای انتقال فرمان مرتبط با کاهش اجباری سرعت مورد استفاده قرار گیرد.

​قابلیت Muting
در SLA-6 ورودی‌ها و سیگنال‌های مربوط به Muting نیز پیش‌بینی شده‌اند. در Wiring سیستم، ورودی‌های Muting NO1 و NO2 و همچنین سیگنال چراغ Muting کنترلر مشخص شده‌اند.
این قابلیت در عملیات خم‌کاری اهمیت دارد، زیرا بسته به مرحله کار و شکل قطعه، سیستم باید بتواند مطابق منطق ایمنی تعریف‌شده در ماشین رفتار کند.

چند حالت کاری برای انواع خم‌کاری​
SLA-6 دارای چند Operating Mode برای شرایط مختلف کار با Press Brake است. مشخصات منتشرشده برای این سیستم حالت‌های Normal، Folding Mode 1، Folding Mode 2 و Suppression/Muting Mode را ذکر می‌کنند.
این قابلیت باعث می‌شود سیستم برای فرآیندهای مختلف خم‌کاری و قطعات با هندسه‌های متفاوت قابل استفاده باشد.

ورودی پدال و مانیتورینگ سرعت​
در نقشه I/O دستگاه ورودی‌های مربوط به:
Pedal Signal NO / NC
و
Speed Signal NO1 / NO2
نیز وجود دارند.
این موضوع نشان می‌دهد SLA-6 برای یکپارچه‌شدن با منطق عملکرد دستگاه Press Brake طراحی شده است و صرفاً یک سنسور مستقل تشخیص مانع نیست.

مناسب نصب نزدیک ابزار پرس برک​
مزیت اصلی SLA-6 نسبت به یک Light Curtain عمومی این است که برای حفاظت نزدیک به نقطه خطر Press Brake طراحی شده است. سیستم می‌تواند همراه با حرکت Slider بالا و پایین حرکت کرده و در فاصله بسیار نزدیک به محدوده کاری، حفاظت اپراتور را فراهم کند.
این ساختار در عین ایجاد حفاظت، امکان بسته‌شدن سریع قالب را نیز فراهم می‌کند تا استفاده از سیستم ایمنی تا حد ممکن باعث کاهش بهره‌وری ماشین نشود.

استاندارد و سطح ایمنی

Safety Type: Type 4Performance Level: PLeProtection: IP65
برای SLA-6 انطباق با الزامات EN 61496-1/-2 Type 4 و EN ISO 13849 Performance Level PLe اعلام شده است.

کاربردهای اصلی
دستگاه Press Brake
پرس برک CNC دستگاه خم ورق
ماشین‌آلات Sheet Metal حفاظت از دست و انگشت اپراتور
حفاظت محدوده Punch و Die تشخیص ورود جسم به ناحیه خطر
سیستم Safety دستگاه خم خطوط تولید قطعات فلزی
ماشین‌آلات Metal Forming ارتقای سیستم ایمنی پرس برک، پس از بررسی مهندسی سازگاری
ماشین‌آلات صنعتی نیازمند حفاظت نزدیک به ابزار خم‌کاری
