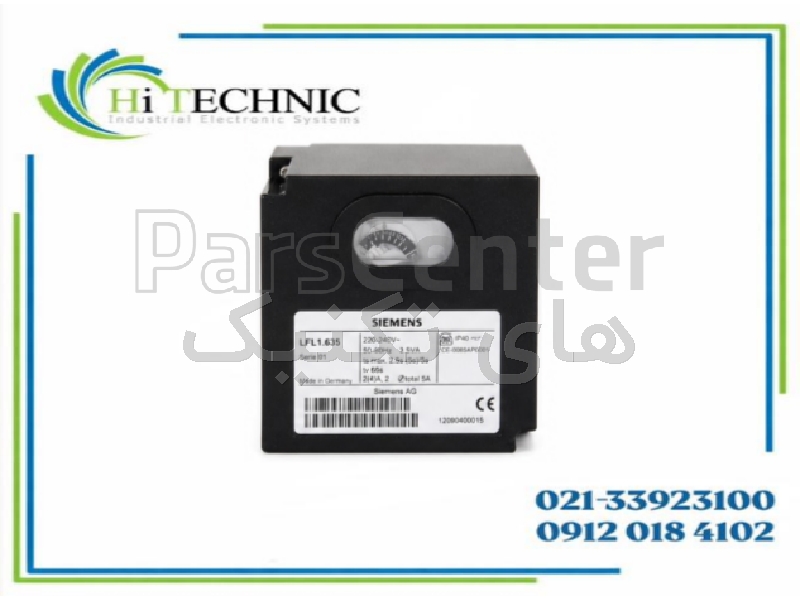

رله کنترل مشعل زیمنس LFL1.635 | Gas Burner Control 230V

توضیحات محصول

رله کنترل مشعل Siemens LFL1.635 یکی از کنترلرهای تخصصی سری LFL1 زیمنس برای کنترل، راه‌اندازی و نظارت ایمن بر عملکرد مشعل‌های صنعتی است. این تجهیز برای مشعل‌های دمنده‌دار گازی، گازوئیلی و دوگانه‌سوز با ظرفیت متوسط تا بالا طراحی شده و در مشعل‌های چندمرحله‌ای و مدولار مورد استفاده قرار می‌گیرد. وظیفه اصلی LFL1.635 مدیریت توالی صحیح راه‌اندازی مشعل، کنترل مراحل احتراق، نظارت بر تشکیل و پایداری شعله و توقف ایمن سیستم در صورت بروز شرایط غیرمجاز است.
LFL1.635 در بازار تجهیزات مشعل و تاسیسات با عناوینی مانند رله مشعل زیمنس، رله کنترل مشعل، رله گازی زیمنس و Burner Control شناخته می‌شود. با وجود استفاده رایج از واژه «رله»، این محصول یک رله الکترومکانیکی ساده نیست؛ بلکه یک Burner Control Unit است که منطق و توالی عملکرد بخش‌های مختلف مشعل را مدیریت می‌کند.
این کنترلر با ولتاژ 230VAC کار می‌کند و دارای زمان Pre-purge برابر 66 ثانیه و Safety Time برابر 2.5 ثانیه است. مرحله Pre-purge برای اجرای توالی تهویه محفظه احتراق پیش از شروع احتراق در نظر گرفته شده و پس از تکمیل شرایط تعریف‌شده، کنترلر مراحل بعدی راه‌اندازی و ایجاد شعله را مدیریت می‌کند.
یکی از وظایف مهم LFL1.635، نظارت بر شعله (Flame Supervision) است. این کنترلر قابلیت کار با دتکتورهای UV سری QRA2، QRA4 و QRA10 زیمنس و همچنین Ionization Probe را دارد. به این ترتیب، وضعیت تشکیل و وجود شعله در مراحل مشخص سیکل کاری تحت نظارت قرار می‌گیرد.
در صورت عدم تشکیل صحیح شعله یا بروز شرایطی که با منطق ایمنی دستگاه مطابقت نداشته باشد، Burner Control می‌تواند وارد وضعیت Lockout شود و ادامه عملکرد مشعل را متوقف کند. روی دستگاه نیز مکانیزم Reset و نشانگر Lockout وجود دارد که برای تشخیص مرحله بروز خطا و راه‌اندازی مجدد پس از رفع عیب استفاده می‌شود.
LFL1.635 همچنین قابلیت Checked Air Damper Control را دارد. در سیکل راه‌اندازی، موقعیت دمپر هوا در مراحل مختلف بررسی می‌شود و کنترلر فرمان‌های مربوط به باز و بسته‌شدن Air Damper را مطابق توالی تعریف‌شده صادر می‌کند. اگر دمپر به موقعیت موردنیاز نرسد، توالی راه‌اندازی مشعل می‌تواند متوقف شود.
این مدل برای Multistage و Modulating Burners مناسب است و در کاربردهایی که کنترل دقیق توالی احتراق، فن، دمپر هوا، سیستم جرقه و شیرهای سوخت اهمیت دارد مورد استفاده قرار می‌گیرد. طراحی LFL1.635 برای Intermittent Operation است؛ در مستندات Siemens برای این خانواده حداقل یک خاموشی کنترل‌شده در هر 24 ساعت ذکر شده است.

کنترلر مشعل LFL1.635 به‌صورت Plug-in طراحی شده و برای نصب به پایه و متعلقات اتصال سازگار نیاز دارد. بنابراین هنگام جایگزینی دستگاه، علاوه بر تطبیق کامل مدل LFL1.635، باید ولتاژ تغذیه، پایه، سیم‌بندی، نوع Flame Detector، نوع مشعل و توالی کنترلی سیستم نیز بررسی شود.
این محصول برای کاربردهای صنعتی و تأسیساتی مانند مشعل بویلر، دیگ بخار، کوره صنعتی، سیستم‌های گرمایشی، مشعل‌های گازی و گازوئیلی و تجهیزات احتراق صنعتی مناسب است؛ مشروط بر اینکه مشخصات و مدار مشعل با الزامات LFL1.635 مطابقت داشته باشد.

کاربردهای اصلی
​ کنترل مشعل‌های گازی
کنترل مشعل‌های گازوئیلی مشعل‌های دوگانه‌سوز
مشعل‌های Forced Draft مشعل‌های چندمرحله‌ای
مشعل‌های Modulating بویلر و دیگ بخار
کوره‌های صنعتی تجهیزات احتراق صنعتی
کنترل توالی استارت مشعل کنترل Pre-purge
نظارت بر تشکیل و پایداری شعله کنترل Air Damper
سیستم‌های گرمایشی صنعتی​

🔷توجه این محصول سفارشی بوده و پس از ثبت سفارش تامین می شود.​
