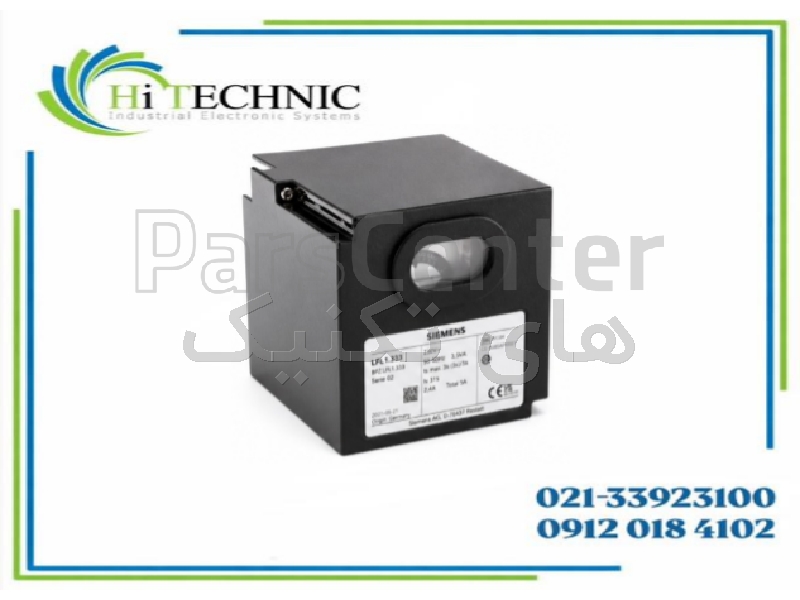

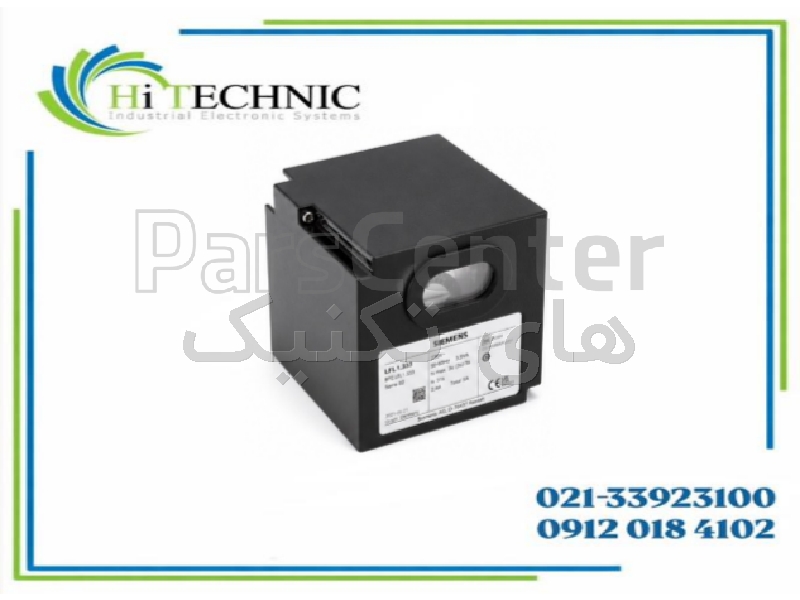

رله کنترل مشعل زیمنس LFL1.333 | Gas Burner Control 230V
رله کنترل مشعل Siemens LFL1.333 با تغذیه 230VAC، زمان Pre-purge برابر 31 ثانیه و Safety Time برابر 3 ثانیه؛ مناسب کنترل، راهاندازی و نظارت ایمن مشعلهای صنعتی گازی، گازوئیلی و دوگانهسوز. برای اطلاعات بیشتر با شمارههای تلفن دفتر (ثابت): 33923100 – 021 یا همراه: 09120184102 تماس بگیرید. این محصول به صورت سفارشی قابل تامین می باشد .
مشخصات
- شرکت سازنده :
- Siemens
- مدل :
- LFL1.333
- کشور سازنده :
- آلمان
- برند :
- Siemens
- Article No. :
- BPZ:LFL1.333
- سری :
- LFL1
- نام رسمی :
- Gas Burner Control
- نام رایج بازار :
- رله مشعل / رله کنترل مشعل زیمنس
- ولتاژ تغذیه :
- 230VAC
- فرکانس :
- 50–60Hz
- Pre-purge Time – t1 :
- 31 ثانیه
- Safety Time – TSA :
- 3 ثانیه
- TSA´ :
- 3 ثانیه
- t3 :
- 6 ثانیه
- t4 :
- 11.5 ثانیه
- t5 :
- 11.5 ثانیه
- t6 :
- 18 ثانیه
- t7 :
- 3 ثانیه
- t8 :
- 69 ثانیه
- t9 :
- 3 ثانیه
- t10 :
- 11.5 ثانیه
- t13 :
- 17 ثانیه
- t16 :
- 6 ثانیه
- t20 :
- 26 ثانیه
- نوع عملکرد :
- Intermittent Operation
- Flame Supervision :
- دارد
- کنترل Air Damper :
- دارد
- نوع نصب :
- Plug-in
- پایه :
- AGM – جداگانه
- کشور برند :
- آلمان 🇩🇪
قیمت محصول
- قیت همکار / عمده فروشی :
- استعلام قیمت
توضیحات محصول
رله کنترل مشعل Siemens LFL1.333 یکی از کنترلرهای تخصصی سری LFL1 زیمنس برای کنترل، راهاندازی و نظارت ایمن مشعلهای صنعتی است. این تجهیز برای مدیریت توالی عملکرد مشعل و نظارت بر مراحل مختلف راهاندازی و احتراق طراحی شده و در سیستمهای حرارتی و احتراقی صنعتی با مشعلهای دمندهدار مورد استفاده قرار میگیرد. سری LFL1 برای مشعلهای گازی، گازوئیلی و دوگانهسوز با ظرفیت متوسط تا بالا و همچنین مشعلهای چندمرحلهای یا مدولار طراحی شده است.
LFL1.333 در بازار تجهیزات مشعل با نامهای رله مشعل زیمنس، رله گازی زیمنس، رله کنترل مشعل و Burner Control شناخته میشود. با وجود استفاده رایج از واژه «رله»، این تجهیز یک رله ساده نیست، بلکه یک Burner Control است که توالی عملکرد تجهیزات اصلی مشعل را کنترل کرده و شرایط لازم برای راهاندازی و ادامه کار ایمن سیستم را تحت نظارت قرار میدهد.
این مدل با تغذیه 230VAC و فرکانس 50 تا 60Hz کار میکند. یکی از مشخصات مهم آن زمان Pre-purge یا t1 برابر 31 ثانیه در فرکانس 50Hz است. مرحله Pre-purge بخشی از سیکل راهاندازی مشعل است که پیش از تشکیل شعله انجام میشود و به تهویه محفظه احتراق در توالی تعریفشده سیستم کمک میکند.
Safety Time یا TSA در LFL1.333 برابر 3 ثانیه است. این زمان یکی از پارامترهای بسیار مهم Burner Control محسوب میشود و هنگام تعویض رله مشعل باید مورد توجه قرار گیرد. به همین دلیل صرفاً شباهت ظاهری دو مدل LFL1 برای جایگزینی آنها کافی نیست و زمانبندی و مشخصات کامل مدل باید با طراحی مشعل مطابقت داشته باشد.
یکی دیگر از وظایف اصلی LFL1.333 نظارت بر شعله است. Burner Control وضعیت تشکیل و حضور شعله را از طریق سیستم Flame Supervision کنترل میکند و در صورت عدم تشکیل صحیح شعله یا بروز شرایط غیرمجاز، ادامه سیکل کاری را مطابق منطق ایمنی دستگاه متوقف میکند. این قابلیت نقش مهمی در جلوگیری از ادامه ورود سوخت در شرایطی دارد که احتراق صحیح برقرار نشده است.
این کنترلر همچنین در توالی عملکرد Air Damper نقش دارد. کنترل موقعیت دمپر هوا در مراحل مختلف راهاندازی و کار مشعل باعث میشود فرآیند تهویه و احتراق مطابق Sequence تعریفشده انجام شود. کنترل مشعل، موتور فن، دمپر هوا، سیستم جرقه و شیرهای سوخت باید در توالی صحیح با یکدیگر کار کنند و LFL1.333 بخش مرکزی این منطق کنترلی را تشکیل میدهد.
طراحی Plug-in این کنترلر امکان نصب و تعویض آن روی پایه سازگار را فراهم میکند. پایه اتصال جزو خود Burner Control نیست و Siemens برای خانواده LFL1، پایه و متعلقات اتصال را بهصورت جداگانه در نظر گرفته است. بنابراین در زمان تعویض دستگاه، علاوه بر کد LFL1.333 باید پایه، سیمبندی، ولتاژ تغذیه، Flame Detector و مشخصات مشعل نیز بررسی شوند.
کنترل مشعل گازی
کنترل مشعل گازوئیلی مشعلهای دوگانهسوز
مشعلهای صنعتی دمندهدار مشعلهای چندمرحلهای
مشعلهای Modulating بویلر و دیگ بخار
کورههای صنعتی سیستمهای گرمایشی صنعتی
کنترل توالی راهاندازی مشعل کنترل Pre-purge
نظارت بر تشکیل و پایداری شعله کنترل دمپر هوای مشعل
تجهیزات احتراق صنعتی
