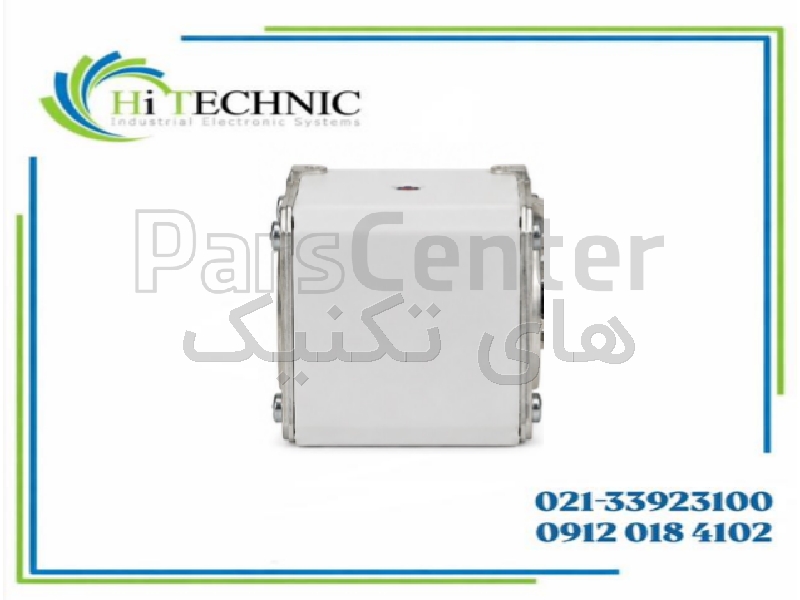

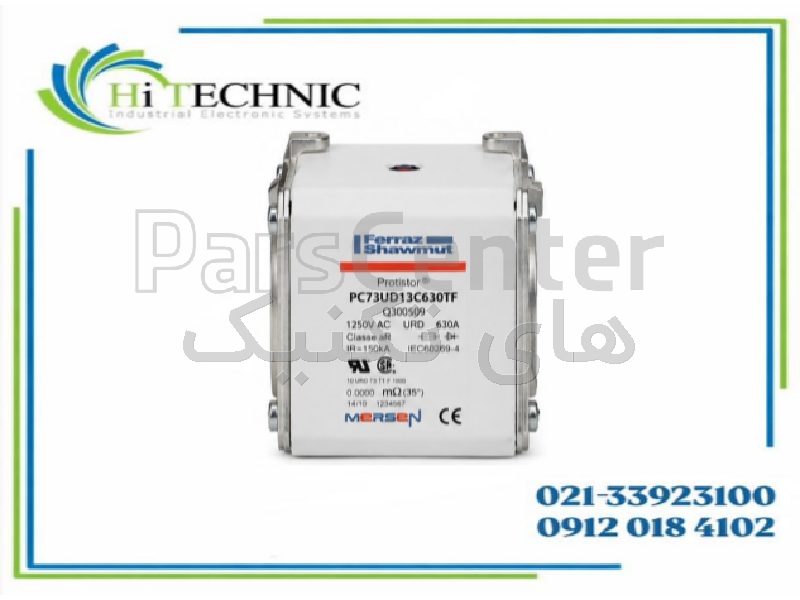

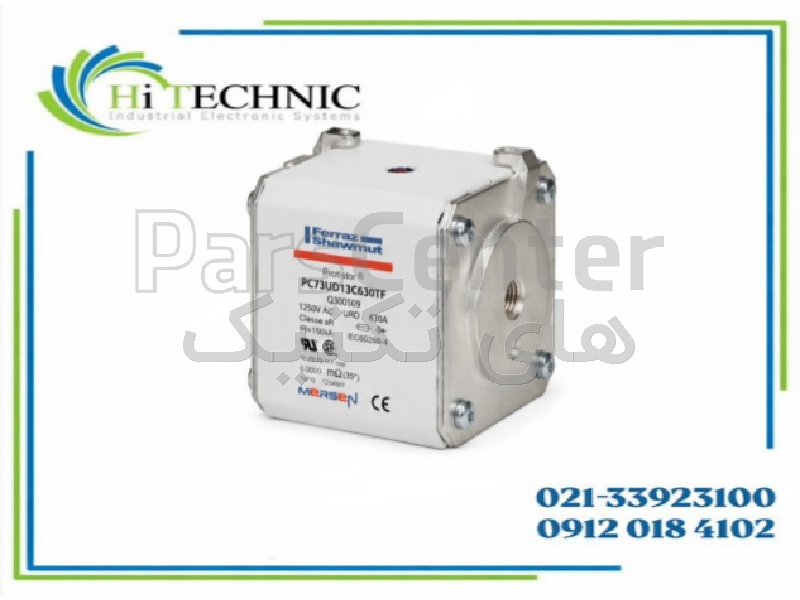

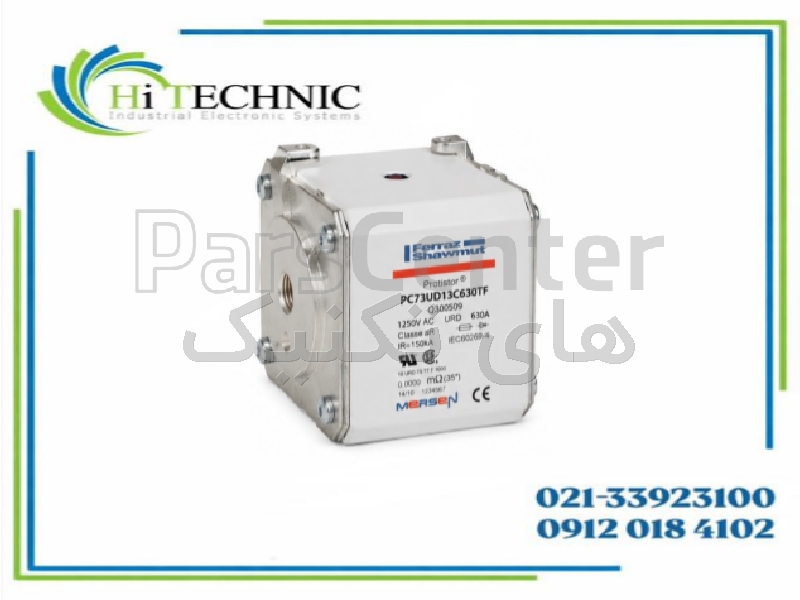

فیوز فوق سریع 630 آمپر Ferraz Shawmut مدل PC73UD13C630TF

توضیحات محصول

فیوز Ferraz Shawmut PC73UD13C630TF از خانواده Protistor

​ یک فیوز فوق‌سریع صنعتی با جریان نامی 630 آمپر است که به‌طور تخصصی برای حفاظت از نیمه‌هادی‌های قدرت و تجهیزات الکترونیک قدرت طراحی شده است. این فیوز با کلاس عملکرد aR و سرعت قطع بسیار بالا، در مدارهایی استفاده می‌شود که تجهیزات حساسی مانند IGBT، تریستور و دیودهای قدرت باید در برابر جریان‌های شدید اتصال کوتاه محافظت شوند.

PC73UD13C630TF دارای ولتاژ نامی 1250VAC مطابق IEC و 1300VAC مطابق UL است و در گروه فیوزهای Square Body سایز 73 قرار می‌گیرد. جریان نامی 630 آمپر در کنار قدرت قطع بالا، این محصول را برای استفاده در تجهیزات تبدیل و کنترل توان با جریان‌های بالا مناسب می‌کند.
یکی از مهم‌ترین ویژگی‌های این مدل، High-Speed یا Ultra-Fast عملکرد کردن فیوز است. در تجهیزات الکترونیک قدرت، قطعات نیمه‌هادی می‌توانند در مدت بسیار کوتاهی بر اثر انرژی ناشی از اتصال کوتاه آسیب ببینند. به همین دلیل فیوزهای عمومی و کند برای چنین کاربردهایی مناسب نیستند. سری Protistor برای محدودکردن سریع انرژی عبوری در هنگام Fault طراحی شده و دارای I²t پایین است تا میزان انرژی واردشده به نیمه‌هادی در شرایط خطا کاهش یابد.

ساختار داخلی این فیوز شامل عناصر فیوزی دقیق است که داخل ماسه جامدشده قرار گرفته‌اند. این ساختار به کنترل قوس الکتریکی هنگام قطع جریان کمک کرده و امکان دستیابی به I²t پایین و قدرت قطع بالا را فراهم می‌کند. سطوح کنتاکت نیز با نقره پوشش داده شده‌اند و قطعات سخت‌افزاری آن از مواد غیرمغناطیسی ساخته شده‌اند.

کلاس بهره‌برداری aR نشان می‌دهد که این محصول یک فیوز Partial-Range برای حفاظت در برابر Short Circuit نیمه‌هادی‌ها است. بنابراین PC73UD13C630TF نباید صرفاً مانند یک فیوز عمومی حفاظت کابل یا اضافه‌بار مورد استفاده قرار گیرد. حفاظت کامل مدار و تجهیزات باید با توجه به طراحی سیستم، مشخصات نیمه‌هادی و تجهیزات حفاظتی دیگر انجام شود.

برای PC73UD13C630TF مقدار Pre-Arcing I²t برابر 84 kA²s و Clearing I²t در ولتاژ نامی حدود 680 kA²s اعلام شده است. این پارامترها در طراحی حفاظت تجهیزات Power Electronics اهمیت زیادی دارند، زیرا امکان مقایسه انرژی عبوری فیوز با تحمل حرارتی قطعات نیمه‌هادی را فراهم می‌کنند.
قدرت قطع AC این سری برای مدل 630 آمپر 126kA اعلام شده است. این ظرفیت قطع بالا امکان استفاده از فیوز را در مدارهای صنعتی با سطح اتصال کوتاه قابل‌توجه فراهم می‌کند، البته انتخاب نهایی باید با محاسبات حفاظتی مدار انجام شود.

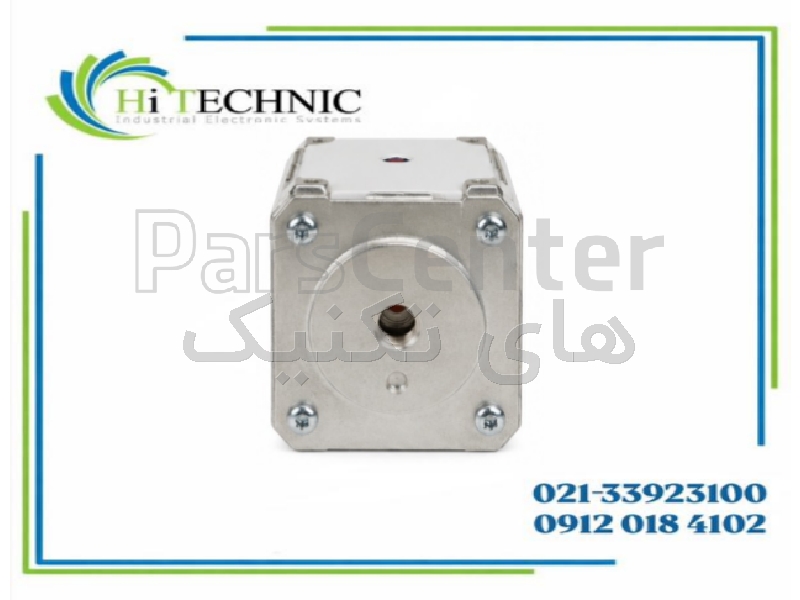

این مدل دارای بدنه Square Body سایز 73 و اتصال Flush End با رزوه متریک M12 است. بنابراین در زمان تعویض، علاوه بر جریان و ولتاژ فیوز باید فرم نصب، فاصله اتصالات و نوع ترمینال نیز با تجهیز قبلی مطابقت داده شود. وجود پسوند TF در این خانواده به نوع مکانیکی اتصال این نسخه مربوط است و مدل‌های دیگری از Size 73 با Blade و روش‌های نصب متفاوت نیز وجود دارند.

PC73UD13C630TF همچنین دارای Striker است. این بخش می‌تواند برای اعلام وضعیت عملکرد فیوز و در آرایش مناسب برای فعال‌کردن Microswitch خارجی مورد استفاده قرار گیرد. این قابلیت در تابلوهای صنعتی امکان مانیتورینگ وضعیت فیوز و ارسال سیگنال مرتبط با عمل‌کردن آن به مدار کنترلی را فراهم می‌کند.

فیوزهای Protistor سری PC73 در تجهیزاتی مانند درایوهای قدرت، مبدل‌های AC/DC و DC/AC، رکتیفایرها، اینورترهای صنعتی، UPSهای توان بالا و سایر سیستم‌های Power Conversion کاربرد دارند. برای نمونه، در مستندات Control Techniques نیز همین PC73UD13C630TF / Q300509 به‌عنوان Square Body Fuse در حفاظت برخی درایوهای قدرت معرفی شده است.

کاربردهای اصلی
​ حفاظت IGBT
حفاظت تریستور (Thyristor) حفاظت دیودهای قدرت
اینورترهای صنعتی درایوهای توان بالا
رکتیفایرها مبدل‌های قدرت
سیستم‌های Power Conversion تجهیزات الکترونیک قدرت
UPS های صنعتی توان بالا تابلوهای قدرت
سیستم‌های کنترل موتور

حفاظت سریع نیمه‌هادی در برابر اتصال کوتاه​
