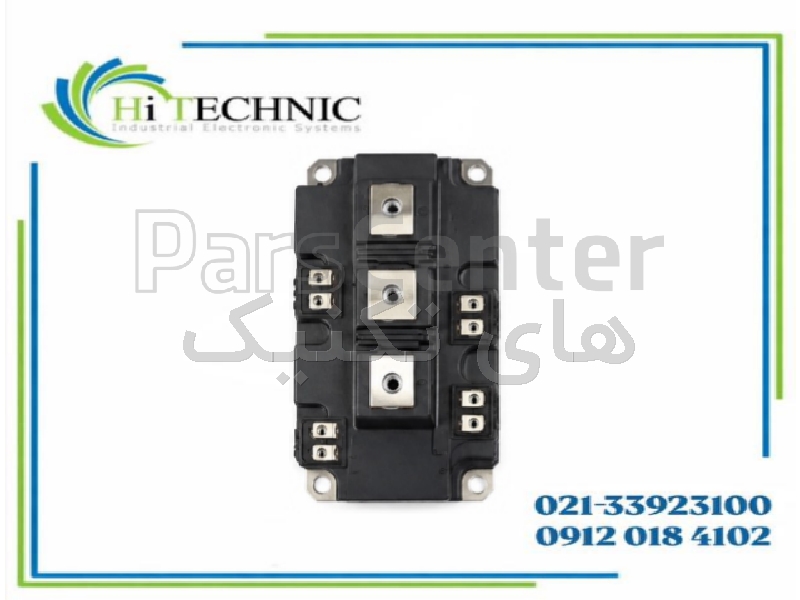

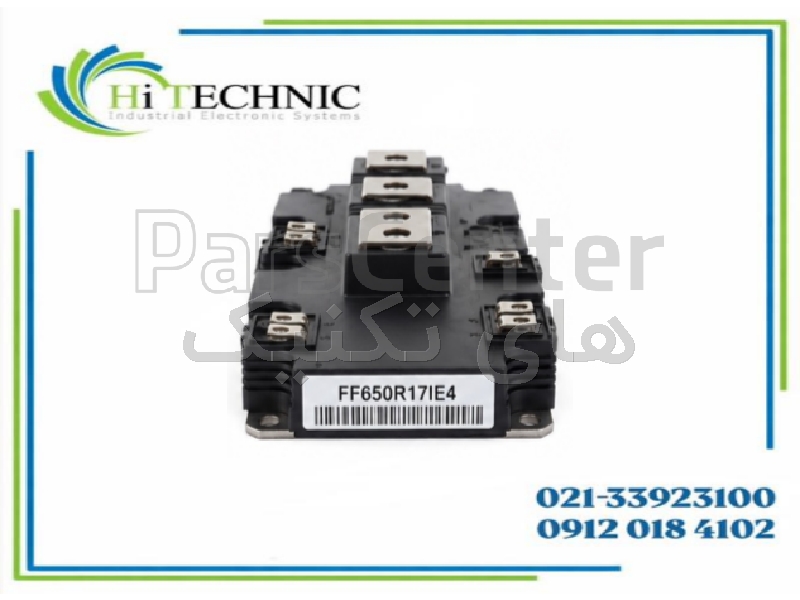

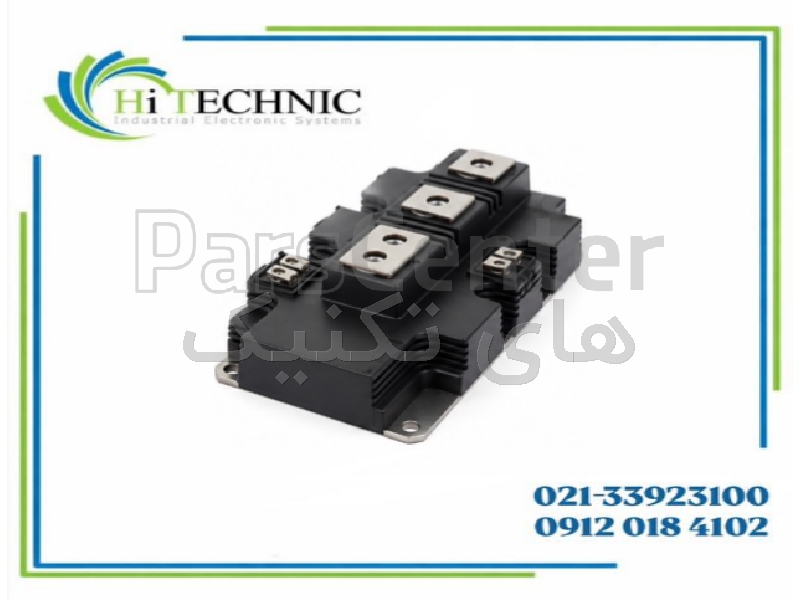

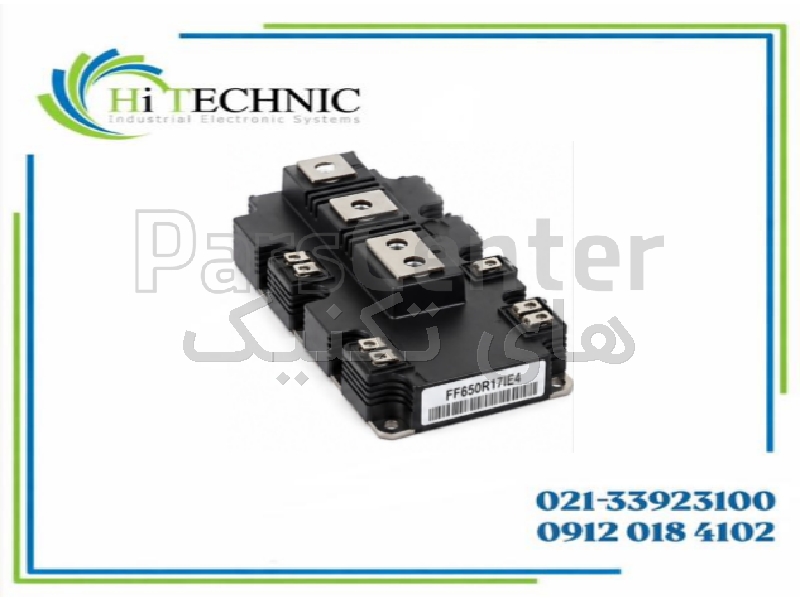

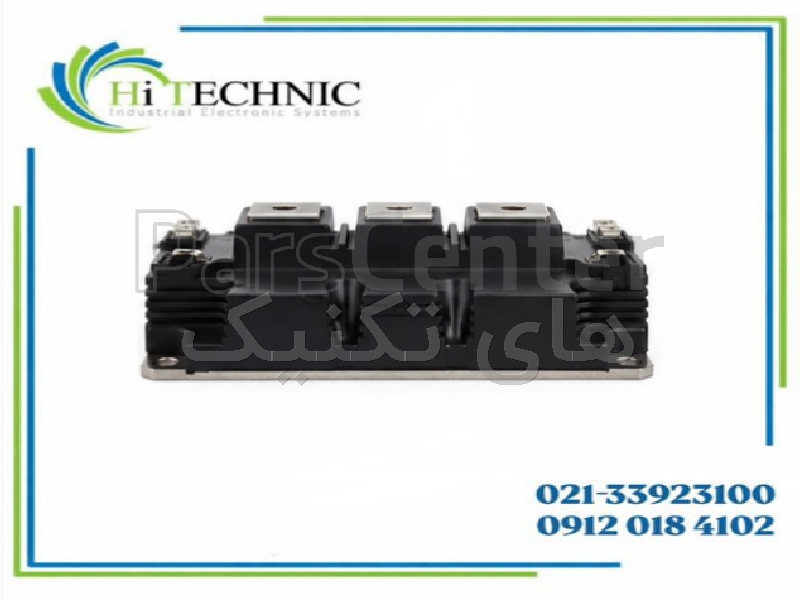

ماژول IGBT اینفینئون (Infineon) 1700V 650A مدل FF650R17IE4
ماژول IGBT اینفینئون FF650R17IE4 با ولتاژ 1700V و جریان 650A، ساختار Half-Bridge و پکیج PrimePACK 2؛ مجهز به تکنولوژی TRENCHSTOP IGBT4 و NTC، مناسب اینورتر، درایو، UPS و تجهیزات قدرت. برای اطلاعات بیشتر با شمارههای تلفن دفتر (ثابت): 33923100 – 021 یا همراه: 09120184102 تماس بگیرید. این محصول به صورت سفارشی قابل تامین می باشد .
مشخصات
- شرکت سازنده :
- Infineon
- مدل :
- FF650R17IE4
- کشور سازنده :
- آلمان
- برند :
- Infineon
- OPN :
- FF650R17IE4BOSA1
- نوع محصول :
- Dual IGBT Power Module
- نام فارسی :
- ماژول IGBT دوبل قدرت
- Configuration :
- Half-Bridge
- ولتاژ 1700V :
- ولتاژ 1700V
- جریان نامی IC nom :
- 650A
- حداکثر IC :
- 650A
- تکنولوژی :
- IGBT4 – E4 / TRENCHSTOP™️ IGBT4
- VCE تیپیک در 25°C :
- 2V
- دیود داخلی دارد :
- دارد
- VF تیپیک دیود 25°C :
- 1.85V
- پکیج :
- PrimePACK™️ 2
- Infineon Package :
- AG-PRIME2
- NTC :
- دارد
- حداکثر دمای Junction :
- 150°C
- Base Plate Copper :
- مسی
- Qualification :
- Industrial
- UL Recognized :
- بله
- RoHS :
- Compliant
قیمت محصول
- قیت همکار / عمده فروشی :
- استعلام قیمت
توضیحات محصول
Infineon FF650R17IE4 یک ماژول IGBT قدرت دوبل با ساختار Half-Bridge است که برای سوئیچینگ توان بالا در سیستمهای الکترونیک قدرت صنعتی طراحی شده است. این ماژول دارای ولتاژ نامی 1700 ولت و جریان نامی 650 آمپر بوده و با استفاده از تکنولوژی TRENCHSTOP IGBT4، ترکیبی از چگالی جریان بالا، تلفات سوئیچینگ پایین و عملکرد حرارتی مناسب را برای کاربردهای صنعتی پرقدرت فراهم میکند.
FF650R17IE4،
ساختار داخلی FF650R17IE4 بهصورت Half-Bridge است؛ به این معنا که دو سوئیچ IGBT قدرت به همراه دیودهای مربوطه در یک ماژول مجتمع شدهاند. این آرایش یکی از ساختارهای متداول در اینورترها و مبدلهای قدرت است و امکان طراحی مدارهای تبدیل و کنترل توان با تعداد کمتری از ماژولهای مجزا را فراهم میکند.
ولتاژ VCES برابر 1700V امکان استفاده از این ماژول را در سیستمهای قدرت با DC-Link بالا فراهم میکند و جریان نامی 650A نیز آن را در رده ماژولهای High-Power IGBT قرار میدهد. به همین دلیل FF650R17IE4 برای تجهیزات صنعتی با توان بالا و جریان قابلتوجه طراحی شده و یک IGBT گسسته یا ترانزیستور معمولی محسوب نمیشود.
تکنولوژی IGBT4-E4 بهکاررفته در این محصول برای دستیابی به تلفات هدایت و سوئیچینگ مناسب در کاربردهای صنعتی توسعه یافته است. Infineon مقدار تیپیک VCE(sat) را 2V در دمای Junction برابر 25°C اعلام کرده است. کاهش تلفات هدایت و سوئیچینگ در سیستمهای توان بالا اهمیت زیادی دارد، زیرا مستقیماً بر راندمان، تولید حرارت و الزامات سیستم خنککننده اثر میگذارد.
در کنار IGBTها، دیودهای قدرت سریع نیز در ساختار ماژول قرار گرفتهاند. برای دیود داخلی، مقدار تیپیک Forward Voltage برابر 1.85V در 25°C اعلام شده است. این ساختار IGBT و Diode مجتمع برای کاربردهای اینورتری و کنترل موتور اهمیت ویژهای دارد.
FF650R17IE4 از پکیج استاندارد صنعتی PrimePACK 2 استفاده میکند. ابعاد اصلی این پکیج 172 میلیمتر طول و 89 میلیمتر عرض است. PrimePACK برای کاربردهای توان بالا طراحی شده و Infineon ویژگیهایی مانند فاصله خزشی و هوایی بالا، قابلیت مناسب Power Cycling و Thermal Cycling و چگالی توان بالا را برای این خانواده ذکر میکند.
استفاده از صفحه پایه مسی (Copper Base Plate) به انتقال حرارت تولیدشده توسط چیپهای قدرت به مجموعه خنککننده کمک میکند. در کاربردهای چندصد آمپری، طراحی صحیح Heatsink و سیستم Thermal Management اهمیت بسیار بالایی دارد و نصب ماژول باید مطابق الزامات مکانیکی و حرارتی سازنده انجام شود.
این ماژول همچنین دارای NTC Thermistor داخلی است. NTC امکان پایش دمای ماژول را برای سیستم کنترل فراهم میکند و میتواند بهعنوان بخشی از طراحی حفاظت حرارتی تجهیز مورد استفاده قرار گیرد. نحوه استفاده از NTC و آستانههای حفاظتی باید متناسب با طراحی درایور و سیستم قدرت تعیین شود.
حداکثر دمای Junction عملیاتی اعلامشده برای این خانواده 150°C است. قابلیت کار در محدوده دمایی گسترده، پایداری DC بالا، چگالی جریان بالا و قابلیت مناسب Power/Thermal Cycling از ویژگیهای اصلی اعلامشده توسط Infineon برای FF650R17IE4 هستند.
یکی از کاربردهای اصلی FF650R17IE4، درایوهای موتور صنعتی توان بالا است. در این سیستمها ماژولهای IGBT وظیفه تبدیل و سوئیچینگ توان DC به شکل موج کنترلشده برای موتور را بر عهده دارند. ساختار Half-Bridge امکان استفاده از چند ماژول برای تشکیل بخش Inverter سهفاز را فراهم میکند.
این محصول همچنین در UPSهای صنعتی، سیستمهای ذخیره انرژی باتری (BESS)، تجهیزات انرژی بادی، سیستمهای Traction و Medium-Voltage Drive کاربرد دارد. Infineon این موارد را بهصورت رسمی در کاربردهای FF650R17IE4 ذکر کرده است.
به دلیل توان و انرژی بالای مدارهایی که این ماژول در آنها استفاده میشود، انتخاب Gate Driver، مقاومت Gate، حفاظت اتصال کوتاه، حفاظت Overvoltage، Snubber، DC-Link Capacitor، سیستم خنککننده و Busbar باید متناسب با مشخصات ماژول و شرایط واقعی مدار انجام شود. عملکرد صحیح یک IGBT قدرت 650 آمپر تنها به انتخاب خود ماژول وابسته نیست و طراحی الکتریکی و حرارتی کل Power Stage اهمیت اساسی دارد.
کاربردهای اصلی
اینورترهای صنعتی توان بالا
درایو موتورهای صنعتی Medium Voltage Drives
سیستمهای UPS سیستمهای ذخیره انرژی BESS
توربینها و مبدلهای انرژی بادی سیستمهای Traction
مبدلهای قدرت صنعتی سیستمهای Motor Control
تجهیزات Power Electronics اینورتر سهفاز
تجهیزات تبدیل انرژی با توان بالا
