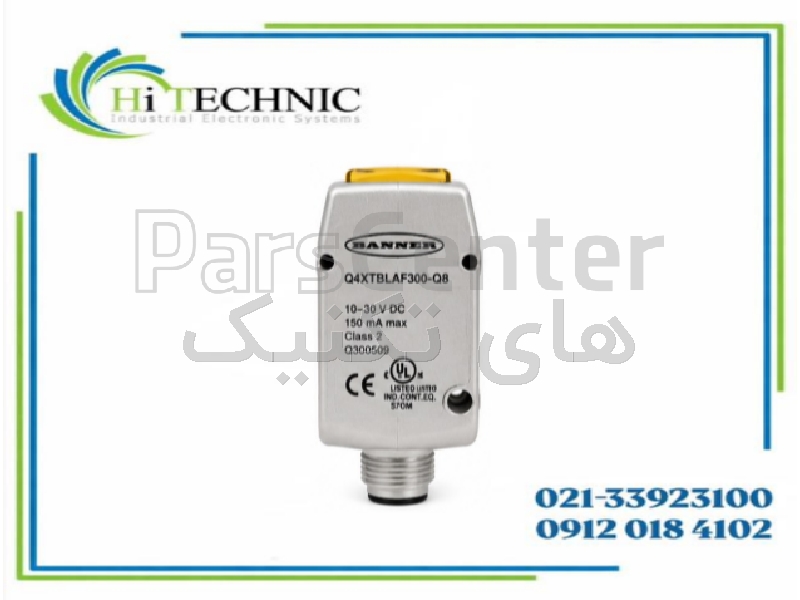

سنسور فاصله لیزری بنر (Banner) Q4XTBLAF300-Q8 با خروجی آنالوگ| رنج 25 تا 300mm

توضیحات محصول

Banner Q4XTBLAF300-Q8 یک سنسور فوتوالکتریک لیزری پیشرفته از سری Q4X است که برای تشخیص حضور جسم، اندازه‌گیری فاصله و کنترل موقعیت قطعات در محیط‌های صنعتی طراحی شده است. این سنسور با استفاده از تکنولوژی اندازه‌گیری لیزری و روش Triangulation قادر است فاصله هدف را در محدوده 25 تا 300 میلی‌متر اندازه‌گیری کرده و نتیجه را از طریق خروجی آنالوگ و دیجیتال در اختیار سیستم کنترل قرار دهد.

وجود خروجی آنالوگ 4 تا 20 میلی‌آمپر یکی از ویژگی‌های مهم Q4XTBLAF300-Q8 است. برخلاف سنسورهای فوتوالکتریک ساده که فقط وضعیت حضور یا عدم حضور جسم را اعلام می‌کنند، خروجی آنالوگ این مدل متناسب با موقعیت هدف تغییر می‌کند و امکان انتقال اطلاعات فاصله به PLC، کنترلر یا سیستم مانیتورینگ را فراهم می‌سازد. این قابلیت برای کاربردهایی مانند کنترل موقعیت، اندازه‌گیری ارتفاع، کنترل سطح و بررسی جابه‌جایی قطعات بسیار کاربردی است.

در کنار خروجی آنالوگ، سنسور دارای خروجی دیجیتال Bipolar NPN/PNP نیز هست. در نتیجه علاوه بر اندازه‌گیری پیوسته فاصله، می‌توان از یک نقطه یا محدوده تعریف‌شده برای ایجاد فرمان دیجیتال استفاده کرد. ترکیب Analog و Discrete Output انعطاف بالایی برای استفاده در ماشین‌آلات اتوماتیک و خطوط تولید فراهم می‌کند.

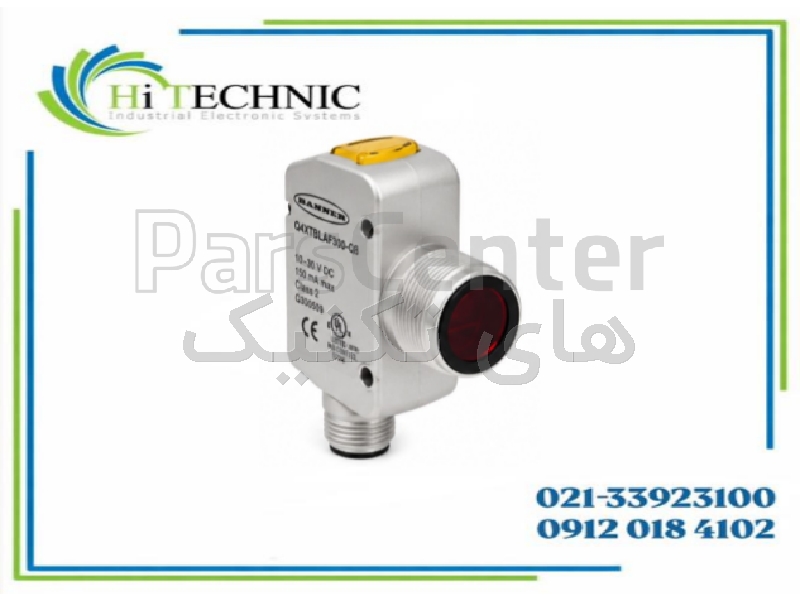

محدوده اندازه‌گیری این مدل 25 تا 300 میلی‌متر است و محدوده 0 تا 25 میلی‌متر به‌عنوان Dead Zone در نظر گرفته می‌شود. استفاده از لیزر قرمز مرئی با طول موج تقریبی 655 نانومتر امکان هدف‌گیری دقیق سنسور روی محل موردنظر را فراهم می‌کند. لیزر این سنسور در Class 1 قرار دارد.

یکی از نقاط قوت خانواده Q4X، عملکرد مناسب روی اهدافی با رنگ، جنس و بازتاب متفاوت است. این ویژگی در خطوط تولیدی که قطعات روشن، تیره یا دارای سطوح مختلف از مقابل سنسور عبور می‌کنند اهمیت زیادی دارد و باعث می‌شود تشخیص فاصله کمتر به تغییرات ظاهری قطعه وابسته باشد.

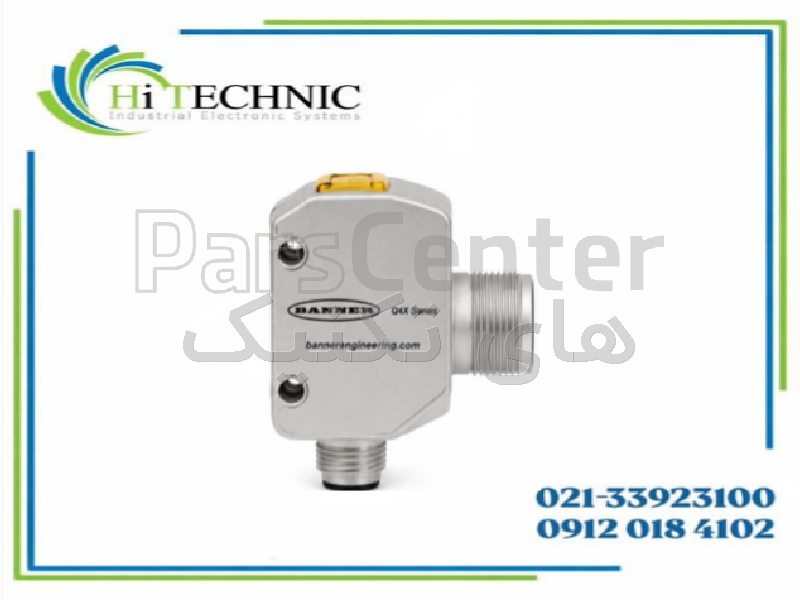

بدنه سنسور از Stainless Steel ساخته شده و برای محیط‌های صنعتی سخت طراحی شده است. درجه حفاظت بالای IP67، IP68 و IP69K مقاومت مناسبی در برابر گردوغبار، نفوذ آب و شست‌وشوی پرفشار ایجاد می‌کند. این ساختار، Q4X را برای خطوط تولید، صنایع بسته‌بندی، ماشین‌سازی و محیط‌هایی که تجهیزات در معرض آلودگی یا شست‌وشو قرار دارند مناسب می‌سازد.

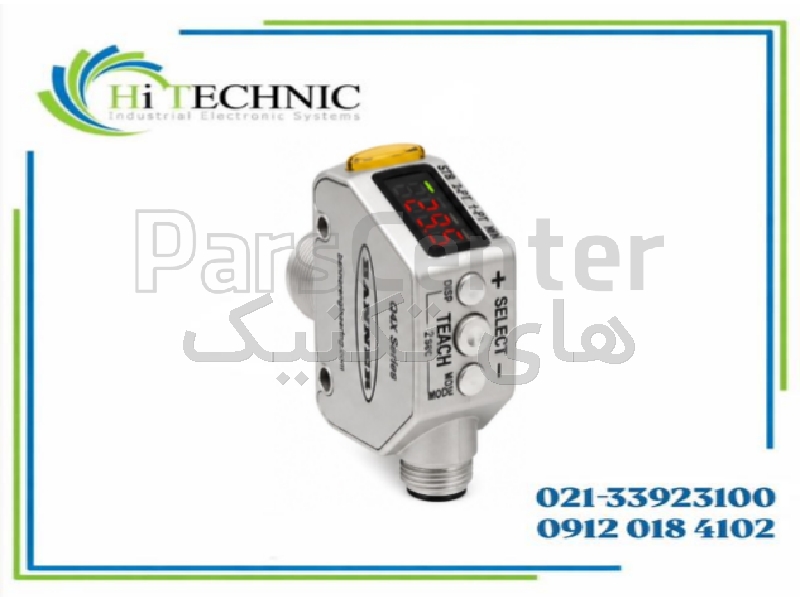

روی سنسور یک نمایشگر LED چهاررقمی تعبیه شده است که مقدار اندازه‌گیری‌شده و پارامترهای تنظیمی را نمایش می‌دهد. کلیدهای روی بدنه نیز امکان تنظیم Setpoint و پارامترهای عملکردی را بدون نیاز به تجهیزات جانبی پیچیده فراهم می‌کنند.

مدل Q4XTBLAF300-Q8 از اتصال Quick Disconnect استفاده می‌کند و پسوند Q8 نشان‌دهنده نسخه کانکتوری این سنسور است. هنگام سفارش کابل اتصال باید نوع Connector و Pinout دقیق سنسور با کابل انتخابی تطبیق داده شود.

این سنسور برای اتصال به PLC و سیستم‌های اتوماسیون صنعتی مناسب است و می‌تواند برای اندازه‌گیری فاصله قطعات، کنترل موقعیت، تشخیص حضور، اندازه‌گیری ارتفاع، بررسی قرارگیری صحیح قطعه و بسیاری از فرآیندهای Inspection مورد استفاده قرار گیرد.

ساختار مقاوم، خروجی آنالوگ 4-20mA، خروجی دیجیتال، نمایشگر داخلی و قابلیت اندازه‌گیری دقیق فاصله باعث شده Q4XTBLAF300-Q8 گزینه‌ای مناسب برای کاربردهایی باشد که یک Photoelectric Sensor معمولی پاسخگوی نیاز سیستم نیست و علاوه بر تشخیص جسم، مقدار واقعی فاصله یا موقعیت نیز باید در اختیار کنترلر قرار گیرد.

کاربردهای اصلی
​ اندازه‌گیری فاصله اجسام
تشخیص حضور قطعه کنترل موقعیت قطعات
اندازه‌گیری ارتفاع محصول کنترل سطح
تشخیص جابه‌جایی و Position خطوط تولید اتوماتیک
ماشین‌آلات بسته‌بندی سیستم‌های Pick & Place
کنترل قطعات روی Conveyor کنترل کیفیت و Inspection
اتصال به PLC

ماشین‌سازی و اتوماسیون صنعتی​
