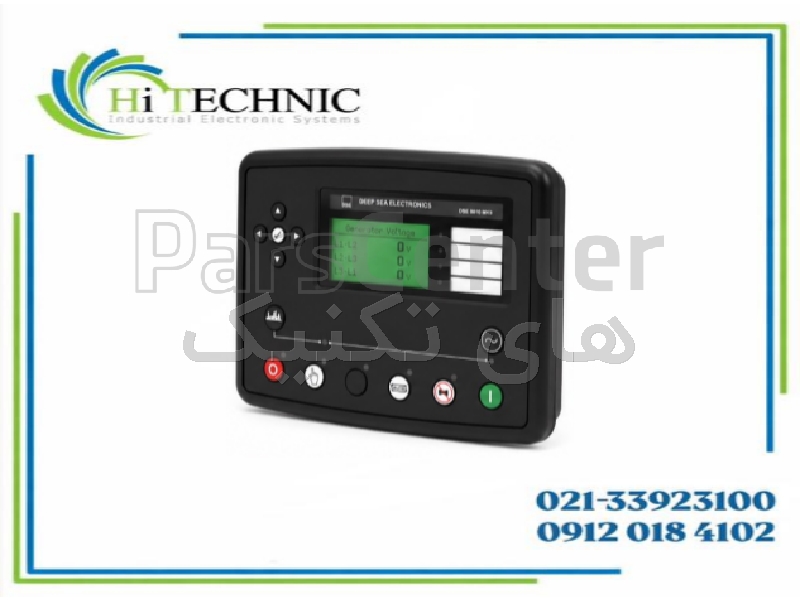

کنترلر سنکرون و Load Sharing دیپ سی Deep Sea DSE8610 ژنراتور

توضیحات محصول

Deep Sea Electronics DSE8610 یک کنترلر پیشرفته Synchronising & Load Sharing برای کنترل سیستم‌های مولتی‌ژنراتور است. این ماژول علاوه بر Auto Start و کنترل عملکرد موتور و ژنراتور، وظیفه سنکرون‌کردن ژنراتورها و توزیع صحیح بار بین چند Generator Set را بر عهده دارد. در یک سیستم مشترک امکان سنکرون‌سازی تا 32 ژنراتور وجود دارد.

در سیستم‌های چند ژنراتوری، قبل از اتصال یک ژنراتور جدید به باس مشترک باید پارامترهایی مانند ولتاژ، فرکانس و شرایط سنکرون کنترل شوند. DSE8610 این فرآیند را مدیریت کرده و پس از موازی‌شدن ژنراتورها، سیستم Load Sharing را برای توزیع بار بین مجموعه‌های مولد کنترل می‌کند.
یکی از ویژگی‌های مهم DSE8610، وجود Governor Control و AVR Control داخلی است. کنترل Governor برای مدیریت سرعت موتور و در نتیجه فرکانس و توان اکتیو و کنترل AVR برای مدیریت تحریک آلترناتور، ولتاژ و توان راکتیو در سیستم سنکرون کاربرد دارد. خروجی‌های کنترلی این دو بخش به‌صورت ایزوله طراحی شده‌اند و Gain در محدوده 0 تا 10VDC و Offset در محدوده ±10VDC ارائه می‌شود.

کنترلر پارامترهای الکتریکی ژنراتور از جمله kW، kVA، kVAr و Power Factor را پایش می‌کند. قابلیت‌های حفاظتی آن نیز شامل Overload، Reverse Power، Unbalanced Load و Earth Fault است. این قابلیت‌ها برای حفاظت ژنراتورها در هنگام کار موازی اهمیت زیادی دارند.
DSE8610 همچنین قابلیت Base Load یا kW Export و کنترل Export توان راکتیو مثبت و منفی را دارد. این قابلیت‌ها در پروژه‌هایی که ژنراتور باید با یک سطح بار مشخص کار کند یا توان مشخصی به باس/سیستم منتقل شود کاربرد دارند.

از نظر ارتباطات صنعتی، کنترلر به RS232، RS485 و Ethernet مجهز شده و از Modbus RTU و Modbus TCP پشتیبانی می‌کند. بنابراین امکان اتصال کنترلر به سیستم‌های SCADA، مانیتورینگ مرکزی و سایر تجهیزات اتوماسیون وجود دارد. پورت USB نیز برای Configuration دستگاه از طریق نرم‌افزار DSE Configuration Suite استفاده می‌شود.

DSE8610 دارای 11 ورودی قابل تنظیم و 8 خروجی قابل تنظیم است و از DSEnet برای توسعه سیستم پشتیبانی می‌کند. همچنین Advanced PLC Editor داخلی اجازه می‌دهد منطق‌های کنترلی موردنیاز پروژه متناسب با ساختار تابلو و نیروگاه ژنراتوری تعریف شوند.
کنترلر قابلیت تشخیص سرعت موتور از طریق CAN، Magnetic Pickup و Frequency را دارد و از موتورهای الکترونیکی مجهز به ECU نیز پشتیبانی می‌کند. محدوده ورودی Magnetic Pickup برابر ±0.5 تا 70V و حداکثر فرکانس آن 10kHz است.

برای عیب‌یابی و نگهداری، دستگاه قابلیت Data Logging، Trending و Event Log تا 250 رویداد را ارائه می‌دهد. وضعیت عملکرد و خطاها نیز روی LCD چهارخطی دارای نور پس‌زمینه و LEDهای پنل نمایش داده می‌شوند.

کاربردهای اصلی
​ تابلو سنکرون ژنراتور
سیستم‌های چند دیزل ژنراتوری Load Sharing بین ژنراتورها
سنکرون‌کردن چند Generator Set نیروگاه‌های اضطراری و Standby
مراکز داده و تأسیسات حساس بیمارستان‌ها و مجتمع‌های صنعتی
سیستم‌های تولید برق مستقل کنترل AVR و Governor
سیستم‌های SCADA و مانیتورینگ ژنراتور

پروژه‌های Power Management​

🔷توجه این محصول سفارشی بوده و پس از ثبت سفارش تامین می شود.​
