فشارسنج دیافراگمی لابوم LABOM BH5120 ECO استیل IP65

توضیحات محصول

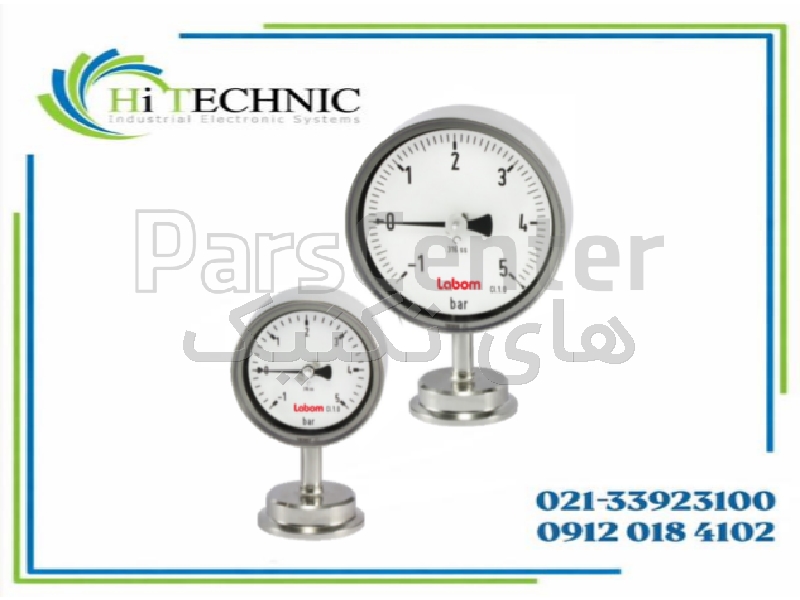

LABOM BH5120 ECO یک فشارسنج مکانیکی صنعتی با سایز اسمی 63 میلی‌متر است که برای استفاده همراه با Diaphragm Seal در سیستم‌های اندازه‌گیری فشار طراحی شده است. این ساختار به‌خصوص در فرایندهایی اهمیت دارد که تماس مستقیم مکانیزم فشارسنج با سیال مطلوب نیست یا سیال دارای شرایطی مانند ویسکوزیته بالا، آلودگی، رسوب‌گذاری یا الزامات بهداشتی است.

مکانیزم اندازه‌گیری فشار در گیج از نوع Bourdon Tube است. فشار فرایند از طریق مجموعه Diaphragm Seal و سیال انتقال‌دهنده به المان اندازه‌گیری منتقل شده و مقدار فشار به‌صورت مکانیکی روی صفحه نمایش داده می‌شود. این روش امکان اندازه‌گیری فشار بدون نیاز به منبع تغذیه الکتریکی را فراهم می‌کند.

مدل BH5120 دارای صفحه NS63 و اتصال فرایندی از پایین است. یکی از تفاوت‌های مهم این مدل با BH5100، وجود Case Filling در BH5120 است. مایع پرکننده استاندارد بدنه از نوع Glycerine-Water است و LABOM امکان استفاده از مایعات دیگر را نیز بر اساس سفارش فراهم می‌کند.

پرشدن محفظه فشارسنج با مایع در محیط‌هایی که تجهیزات در معرض لرزش مکانیکی و نوسانات فشار قرار دارند اهمیت زیادی دارد. مایع داخل محفظه باعث میرایی حرکت عقربه شده و خواندن فشار را در شرایط دارای Pulsation و Vibration پایدارتر می‌کند.

بدنه BH5120 از Stainless Steel 1.4301 معادل AISI 304 ساخته شده و دارای ساختار باکیفیت Bayonet Ring است. پنجره استاندارد دستگاه نیز از شیشه لمینیت ایمن و مقاوم در برابر شکستگی ساخته می‌شود. درجه حفاظت IP65، گیج را در برابر نفوذ گردوغبار و جت آب محافظت می‌کند.

یکی از نقاط قوت سری BH5… ECO تنوع زیاد اتصالات فرایندی است. بسته به Order Code، امکان سفارش با اتصالات DIN 11851، Clamp مطابق ISO 2852، DIN 32676 Type A/B/C، Tri-Clamp مطابق ASME BPE، VARIVENT و اتصال G1 Hygienic وجود دارد. قسمت‌های در تماس با سیال نیز در بسیاری از این اتصالات از Stainless Steel 316L ساخته می‌شوند.

به همین دلیل این مدل برای صنایع دارای الزامات بهداشتی، از جمله صنایع غذایی، نوشیدنی، لبنی، دارویی و بیوتکنولوژی گزینه مناسبی است. LABOM حتی نسخه Hygienic مطابق الزامات EHEDG Doc.8 و ASME BPE SF3 را برای این خانواده ارائه می‌کند.

BH5120 در رنج‌های مختلف فشار مثبت و Compound قابل سفارش است. بنابراین در زمان خرید یا جایگزینی، فقط کد BH5120 کافی نیست و باید Pressure Range، Process Connection، سایز اتصال و مشخصات Diaphragm Seal نمونه قبلی بررسی شود. دو گیج BH5120 با ظاهر یکسان ممکن است از نظر رنج فشار و اتصال فرایندی کاملاً متفاوت باشند.

کاربردها
​ صنایع غذایی و نوشیدنی
صنایع دارویی صنایع بیوتکنولوژی
خطوط بهداشتی و Hygienic مخازن و راکتورها
خطوط فرایندی اندازه‌گیری فشار سیالات ویسکوز
محیط‌های دارای لرزش سیستم‌های دارای نوسان و Pulsation فشار
تجهیزات مجهز به Diaphragm Seal خطوط CIP/SIP متناسب با کانفیگ
ماشین‌آلات و تجهیزات فرایندی​

🔷توجه این محصول سفارشی بوده و پس از ثبت سفارش تامین می شود.​
