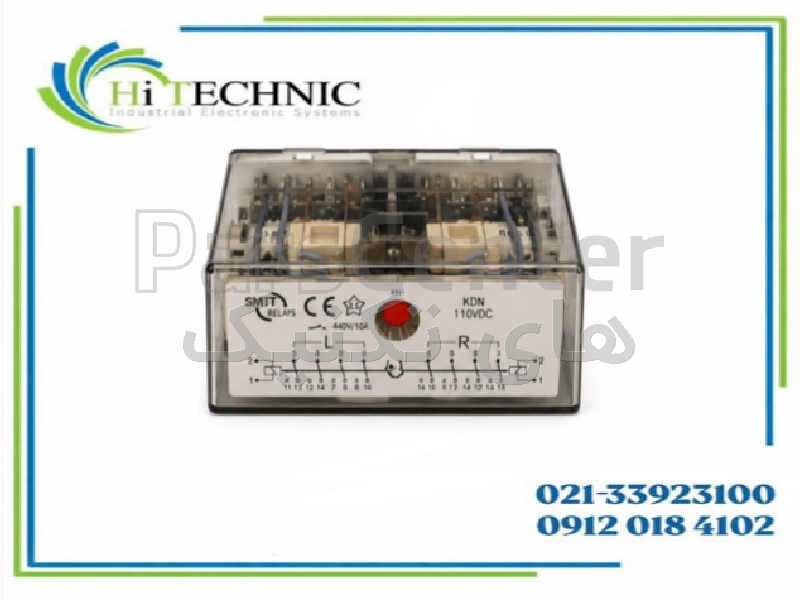

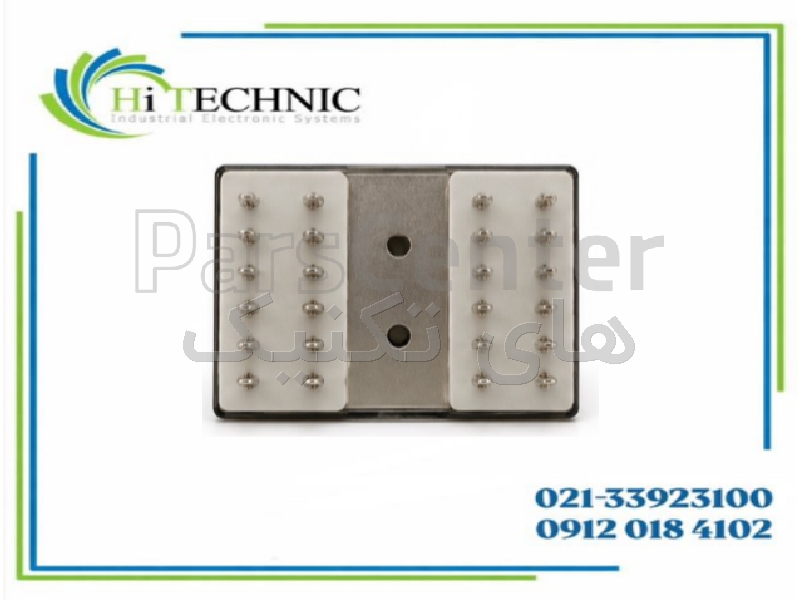

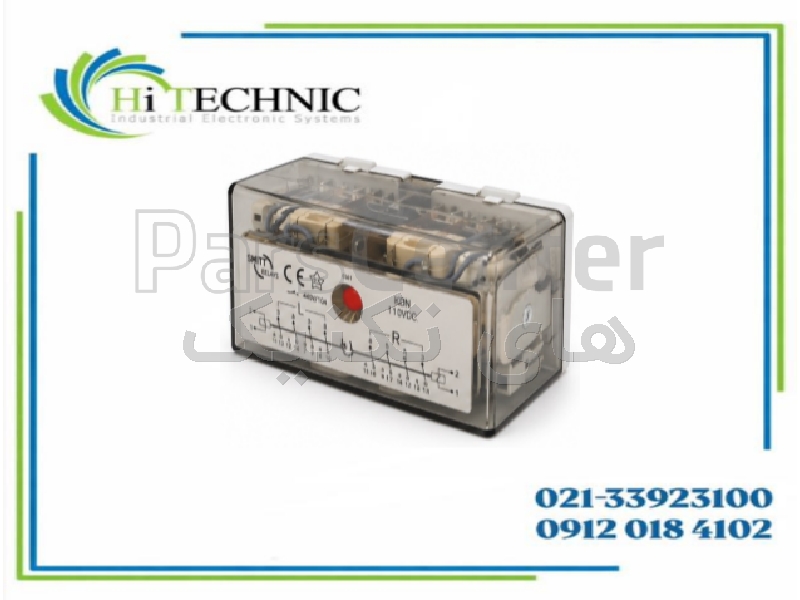

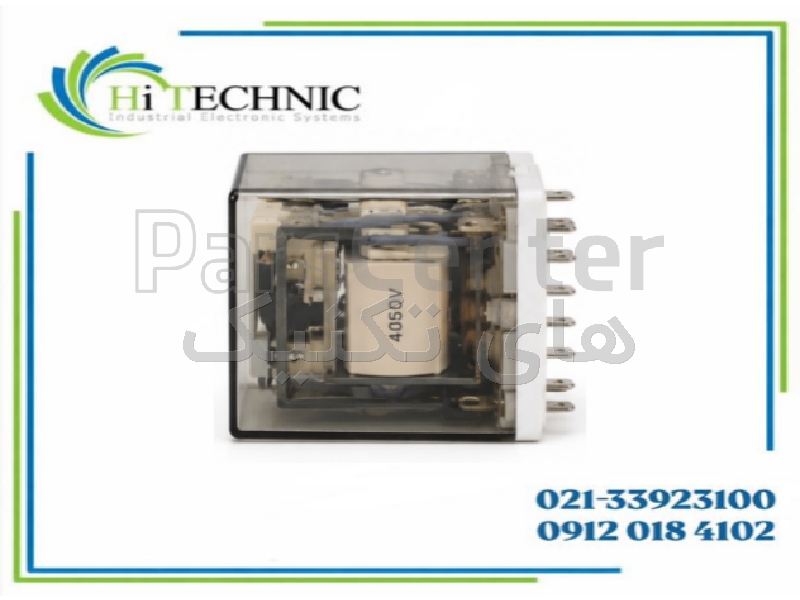

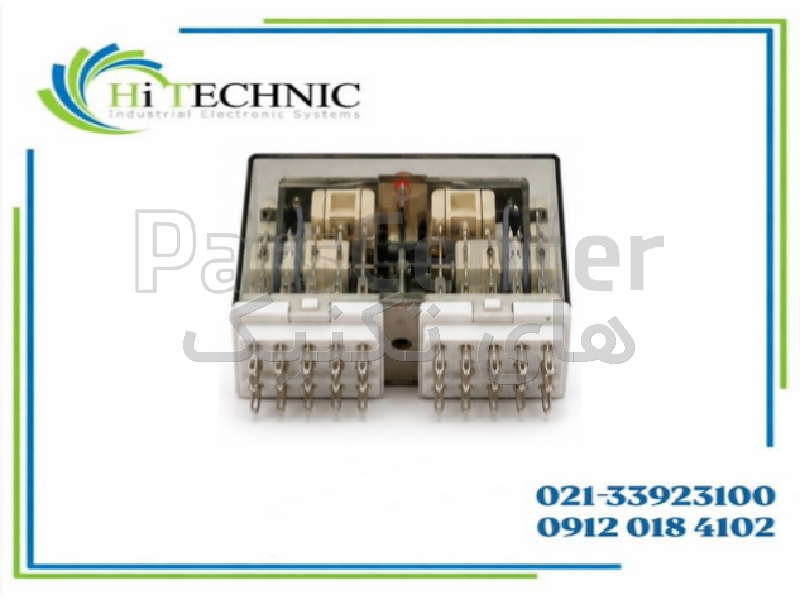

رله لچینگ Mors Smitt KDN 110VDC هشت کنتاکت 10 آمپر
رله لچینگ Mors Smitt سری KDN با بوبین 110VDC، دارای 8 کنتاکت Changeover، جریان دائم 10A و مکانیزم قفل مکانیکی؛ مناسب نیروگاه، پست برق، پتروشیمی و مدارهای فرمان صنعتی سنگین. برای اطلاعات بیشتر با شماره‌‌های تلفن دفتر (ثابت): 33923100 – 021 یا همراه: 09120184102 تماس بگیرید. این محصول به صورت سفارشی قابل تامین می باشد .
مشخصات
- شرکت سازنده :
- Mors Smitt
- مدل :
- KDN
- کشور سازنده :
- هلند
- برند :
- Mors Smitt
- سری :
- KDN
- نوع :
- Latching / Bistable Heavy-Duty Relay
- مکانیزم حافظه :
- Mechanical Latch
- ولتاژ نامی بوبین :
- 110VDC
- محدوده عملکرد بوبین :
- 88 تا 121VDC (0.8…1.1 Un)
- مقاومت بوبین 110VDC :
- 4055Ω ±10%
- توان بوبین DC :
- حدود 3.5W
- تعداد کنتاکت :
- 8 Changeover – 8 C/O
- حداکثر جریان کنتاکت :
- 10A
- Maximum Make Current :
- 16A
- Peak Inrush Current :
- 200A / 10ms
- حداکثر ولتاژسوئیچینگ :
- 250VDC / 440VAC
- Rated Load DC1 :
- 1A در 110VDC
- Rated Load AC1 :
- 10A در 230VAC
- حداقل ولتاژ سوئیچینگ :
- 12V
- حداقل جریان سوئیچینگ :
- 10mA
- مقاومت اولیه کنتاکت :
- حداکثر 15mΩ
- جنس استاندارد کنتاکت :
- Silver (Ag)
- فاصله کنتاکت :
- 0.7mm
- نیروی کنتاکت :
- بیش از 200mN
- Bounce کنتاکت NO :
- حدود 4ms
- عمر مکانیکی :
- 2×10⁶ عملیات
- حداکثرفرکانس مکانیکی :
- 3600 عملیات در ساعت
- فرکانس الکتریکی :
- 1200 عملیات در ساعت
- استقامت دی‌الکتریک :
- 4kV AC / 1min
- Contact-to-Coil :
- 2.5kV AC / 1min
- استقامت بین کنتاکت :
- 2.5kV AC / 1min
- تحمل Impulse :
- 5kV (1.2/50µs)
- درجه حفاظت :
- IP40 روی سوکت
- IP با Option K :
- IP50
- دمای کاری استاندارد :
- -25 تا +55°C
- رطوبت :
- 95%؛ میعان موقت مجاز
- ابعاد :
- 40 × 88 × 56mm
- وزن :
- حدود 305g
- نوع نصب :
- Plug-in روی Socket
- نصب روی PCB :
- با 2× V32 PCB Socket
- نشانگر وضعیت :
- دارد
- Retaining Clip :
- Integrated Snap-Lock
قیمت محصول
- قیت همکار / عمده فروشی :
- استعلام قیمت
توضیحات محصول
نحوه عملکرد KDN
KDN یک رله Bistable است؛ یعنی برخلاف رله معمولی لازم نیست بوبین دائماً برق داشته باشد تا وضعیت کنتاکت‌ها حفظ شود.
با اعمال فرمان، رله به وضعیت Set یا Reset می‌رود و مکانیزم قفل مکانیکی وضعیت کنتاکت‌ها را حفظ می‌کند. تا زمانی که فرمان بعدی اعمال نشود، وضعیت باقی می‌ماند. این ویژگی باعث کاهش مصرف انرژی و تولید حرارت نسبت به رله‌هایی می‌شود که برای نگه‌داشتن کنتاکت باید بوبینشان دائماً تحریک باشد.
Mors Smitt KDN 110VDC یک رله صنعتی لچینگ یا بای‌استیبل Heavy-Duty است که برای مدارهای فرمان و حفاظتی با الزامات قابلیت اطمینان بالا طراحی شده است. این سری به‌ویژه برای کاربردهای سنگین در Power Utility، صنایع پتروشیمی، معدن و سیستم‌های کنترل صنعتی مناسب است.
این رله دارای 8 کنتاکت Changeover است و امکان سوئیچ هم‌زمان تعداد زیادی مدار فرمان را با یک رله فراهم می‌کند. حداکثر جریان دائم کنتاکت‌ها 10 آمپر و Maximum Make Current برابر 16 آمپر است. کنتاکت‌های استاندارد از جنس نقره بوده و گزینه‌های دیگری مانند AgSnO₂ و کنتاکت Gold-Plated نیز برای کاربردهای خاص قابل سفارش هستند.
نسخه 110VDC برای مدارهای فرمان DC صنعتی بسیار کاربردی است؛ به‌خصوص در پست‌های برق، نیروگاه‌ها، تابلوهای حفاظت و کنترل که ولتاژ 110VDC برای مدارهای فرمان و Trip/Close متداول است. بوبین استاندارد 110VDC دارای مقاومت حدود 4055 اهم بوده و محدوده عملکرد استاندارد آن 88 تا 121VDC است.
KDN از نظر عایقی نیز برای کاربردهای سنگین طراحی شده است. استقامت دی‌الکتریک بین Poleها 4kV و بین کنتاکت و بوبین 2.5kV است. همچنین دستگاه تست Impulse با سطح 5kV و شکل موج 1.2/50µs مطابق IEC 60255-5 را پوشش می‌دهد.
عمر مکانیکی این رله حدود 2 میلیون عملیات اعلام شده است. طراحی صنعتی آن همچنین برای تحمل شرایط محیطی دشوار، لرزش، شوک، رطوبت و محیط‌های صنعتی در نظر گرفته شده است.
کاربردها
پست‌های برق و Substation
نیروگاه‌ها تابلوهای حفاظت و کنترل
مدارهای Trip و Interlocking صنایع نفت، گاز و پتروشیمی
سیستم‌های Power Utility تابلوهای فرمان 110VDC
سیستم‌های کنترل صنعتی Heavy-Duty مدارهای دارای بار DC
تجهیزات معدنی سیستم‌های Automation
مدارهای نیازمند حفظ وضعیت پس از قطع فرمان
استانداردها
سری KDN با استانداردهای صنعتی از جمله EN 60255، EN 60947، EN 60947-5-1 و IEC 61810 مطابقت دارد. همچنین تست‌های محیطی مربوط به لرزش، شوک، رطوبت و Salt Mist برای این خانواده تعریف شده‌اند.
