رله خورشیدی ZETTLER AZSR250-2AE-12D | 50A 12VDC

توضیحات محصول

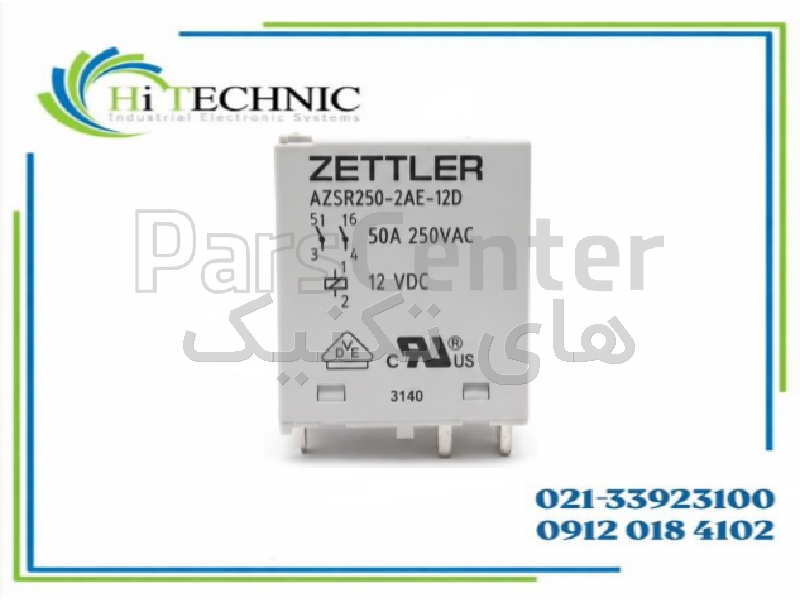

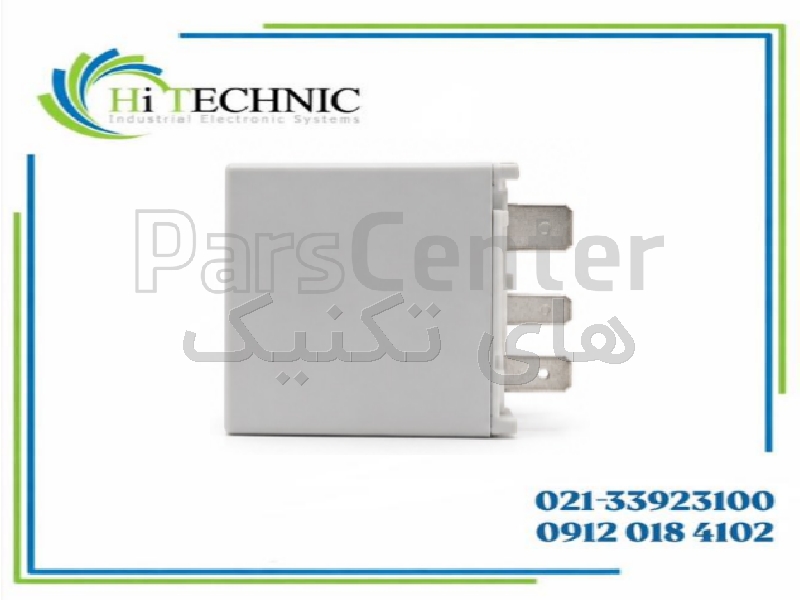

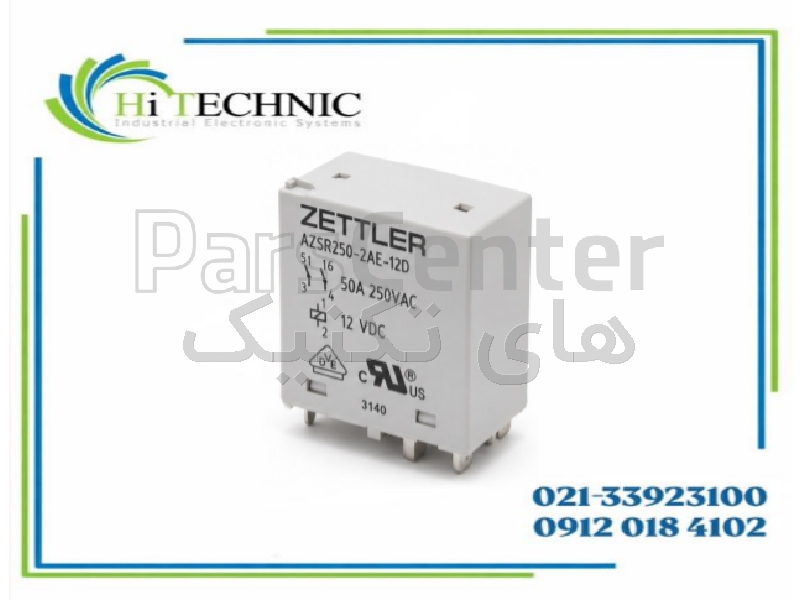

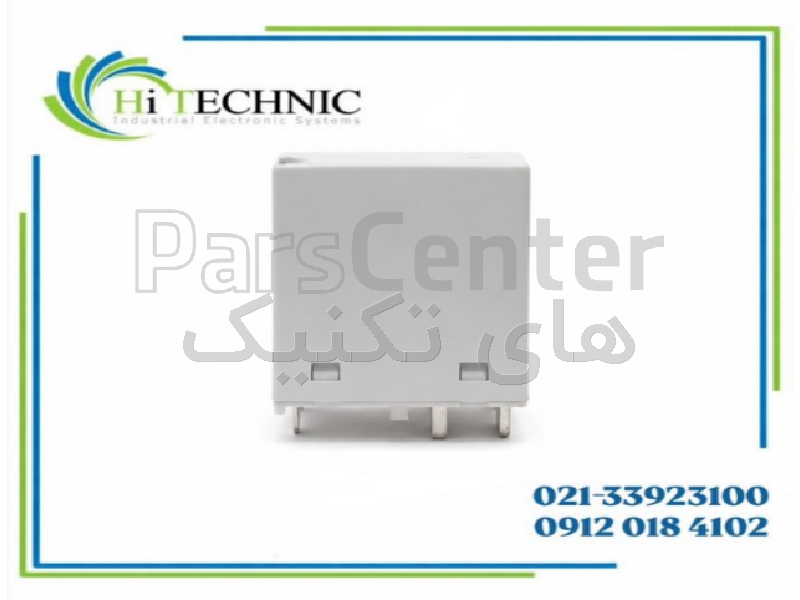

ZETTLER AZSR250-2AE-12D یک رله الکترومکانیکی قدرت از سری AZSR250 است که به‌طور ویژه برای سوئیچینگ جریان‌های بالا در تجهیزات انرژی خورشیدی، سیستم‌های فتوولتائیک (PV)، اینورترها و تجهیزات شارژ خودروهای الکتریکی طراحی شده است. این رله با وجود ابعاد نسبتاً فشرده، قابلیت سوئیچینگ جریان بالا را فراهم می‌کند و مستقیماً روی PCB نصب می‌شود.

​
این مدل دارای بوبین 12VDC و آرایش کنتاکت DPST-NO یا 2 Form A است؛ یعنی دو مسیر Normally Open به‌طور هم‌زمان توسط یک بوبین کنترل می‌شوند. این ساختار برای قطع و وصل هم‌زمان خطوط قدرت در مدارهای انرژی و تجهیزات الکتریکی مناسب است.
کنتاکت‌ها از آلیاژ Silver Tin Oxide یا AgSnO₂ ساخته شده‌اند که برای سوئیچینگ بارهای قدرتی و تحمل شرایط الکتریکی سخت مناسب است. حداکثر ولتاژ سوئیچینگ برای این مدل تا 440VAC یا 150VDC اعلام شده است.

یکی از مهم‌ترین مشخصات AZSR250، فاصله باز کنتاکت حداقل 1.85 میلی‌متر است. این فاصله کنتاکت در کاربردهای Solar و تجهیزات متصل به شبکه اهمیت دارد و به ایجاد جداسازی الکتریکی مناسب در وضعیت قطع کمک می‌کند.

از نظر عایق‌بندی نیز این رله برای کاربردهای قدرت طراحی شده است. ZETTLER برای سری AZSR250 مقدار Dielectric Strength برابر 5000Vrms، فاصله عایقی بیش از 10 میلی‌متر و Reinforced Insulation مطابق استانداردهای EN 60730-1 و EN 60335-1 اعلام کرده است.

ویژگی کاربردی دیگر این رله، Holding Power کمتر از 100mW است. کاهش توان موردنیاز برای نگه‌داشتن رله در حالت تحریک‌شده، مصرف انرژی و تولید حرارت را کاهش می‌دهد؛ موضوعی که در تجهیزاتی مانند اینورترهای خورشیدی که ممکن است رله برای مدت طولانی فعال باقی بماند اهمیت دارد.
AZSR250-2AE-12D از نوع Non-Latching است. بنابراین برخلاف رله‌های لچینگ، برای باقی‌ماندن کنتاکت‌ها در وضعیت فعال باید بوبین تحریک شود. ولتاژ نامی بوبین 12VDC، مقاومت آن حدود 300 اهم و جریان بوبین حدود 40mA است.

این رله به روش Through-Hole مستقیماً روی برد مدار چاپی نصب می‌شود. ZETTLER اعلام می‌کند AZSR250 با سطح اشغال حدود 10cm²، ظرفیت سوئیچینگ بالایی را در ابعاد نسبتاً فشرده فراهم می‌کند.

کاربرد در سیستم‌های خورشیدی
کاربرد Solar این مدل صرفاً یک عنوان بازاری نیست. خود ZETTLER اعلام می‌کند سری AZSR250 مشخصاً برای Alternative Energy Applications توسعه داده شده و سال‌ها در کاربردهای مختلف این حوزه مورد استفاده قرار گرفته است.

در سیستم‌های فتوولتائیک، رله قدرت می‌تواند برای اتصال و جداسازی بخش‌های قدرت، کنترل خروجی اینورتر، Grid Connection/Disconnection و مدارهای حفاظتی مورد استفاده قرار گیرد؛ البته نحوه دقیق استفاده به طراحی اینورتر یا تجهیز بستگی دارد.

کاربرد در شارژر خودرو برقی
ZETTLER این سری را برای تجهیزات شارژ تا حدود 12.5kVA در سیستم تک‌فاز و 35kVA در سیستم سه‌فاز مناسب معرفی می‌کند. به همین دلیل AZSR250 علاوه بر Solar Inverter در EV Charging Equipment و Wallbox نیز کاربرد دارد.

کاربردهای اصلی
​ اینورتر خورشیدی Solar Inverter
سیستم‌های فتوولتائیک PV تجهیزات انرژی تجدیدپذیر
سیستم‌های Grid-Tied مدارهای قدرت Solar
شارژر خودرو برقی EV Charger Wallbox و Charging Station
سیستم‌های مدیریت انرژی تجهیزات قدرت نصب‌شده روی PCB
مدارهای قطع و وصل جریان بالا

استانداردها و تأییدیه‌ها
این خانواده دارای UL/cUR File E44211 و VDE Certificate 40033251 است. همچنین طراحی عایقی آن با الزامات EN 60730-1 و EN 60335-1 مرتبط است.​
