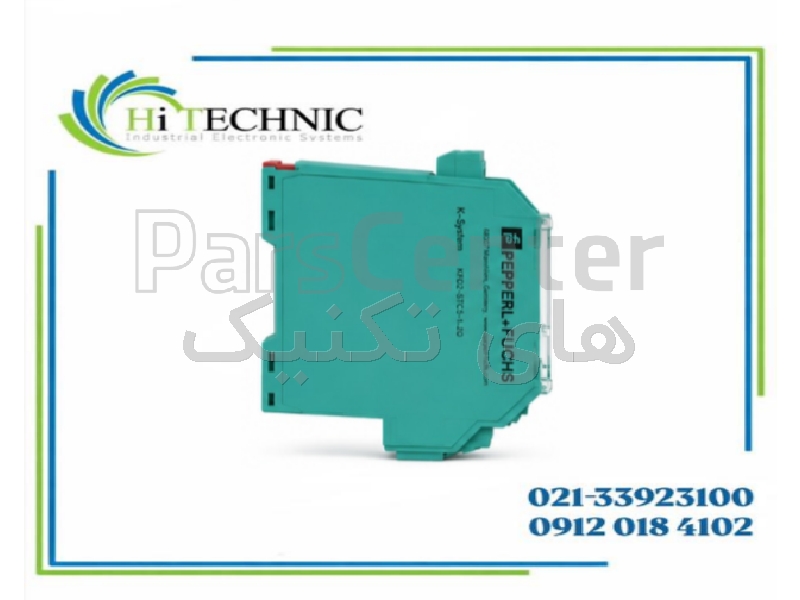

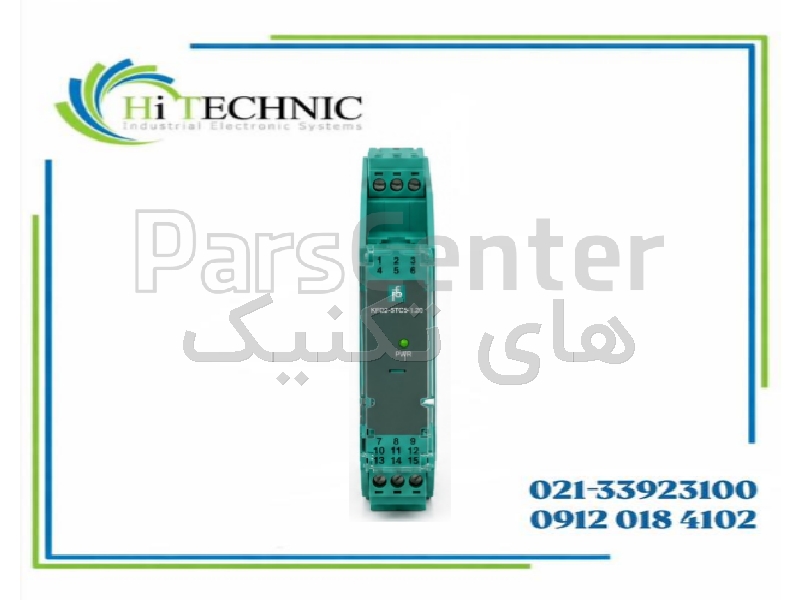

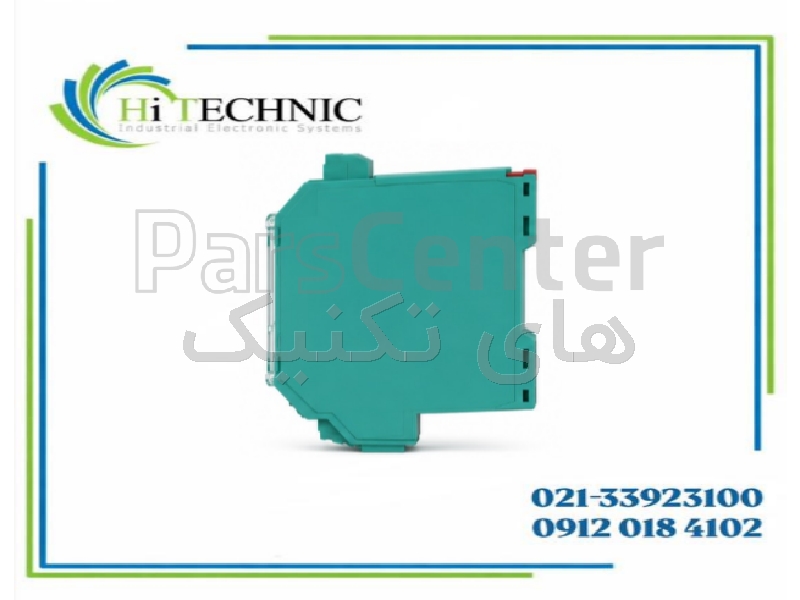

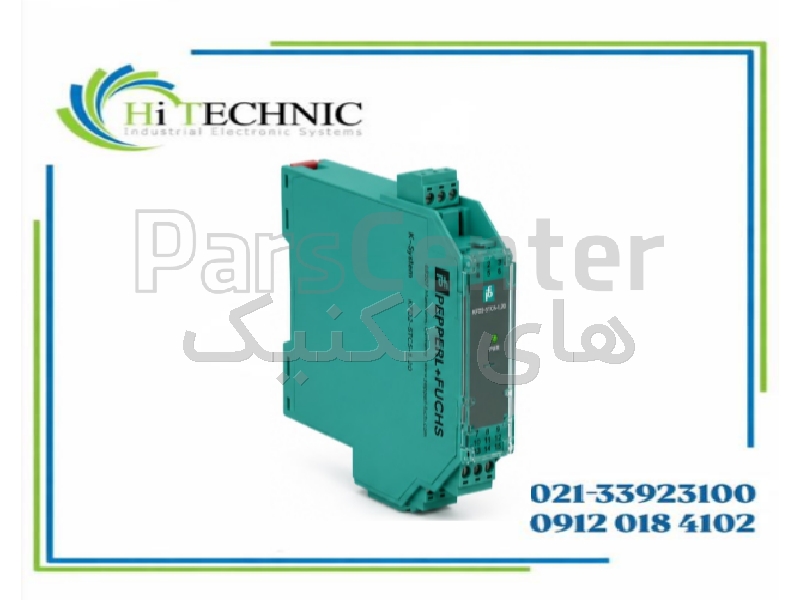

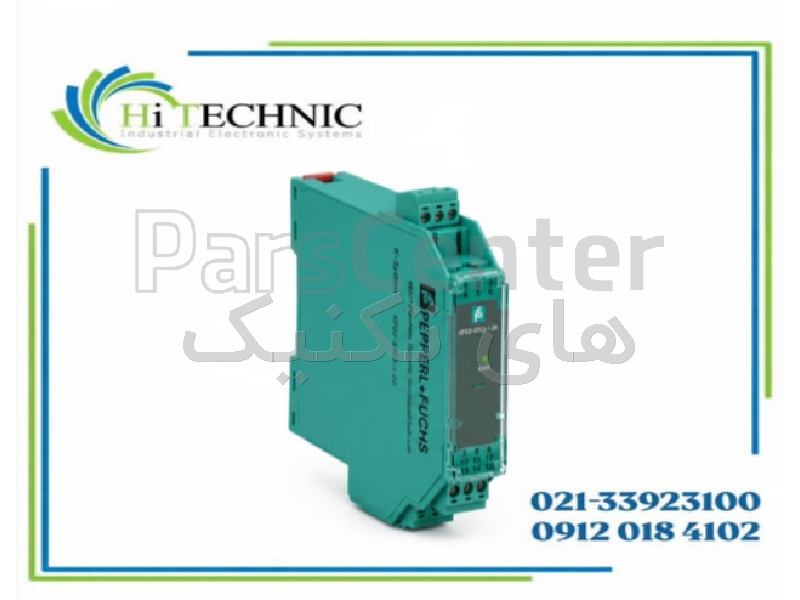

بریر ضد انفجار Pepperl+Fuchs KFD2-STC5-Ex1.2O دو خروجی 4-20mA

توضیحات محصول

Pepperl+Fuchs KFD2-STC5-Ex1.2O یک بریر ایزوله و تغذیه‌کننده SMART Transmitter از خانواده K-System است که برای انتقال ایمن سیگنال‌های آنالوگ بین تجهیزات نصب‌شده در مناطق خطرناک و سیستم کنترل واقع در Safe Area طراحی شده است. این تجهیز علاوه بر ایجاد جداسازی گالوانیکی، انرژی قابل انتقال به سمت Hazardous Area را محدود کرده و امکان استفاده از ترانسمیترهای ابزار دقیق در سیستم‌های Intrinsically Safe را فراهم می‌کند.

این مدل دارای یک کانال ورودی است و می‌تواند با ترانسمیترهای SMART دو سیمه و سه سیمه و همچنین منابع جریان SMART دو سیمه کار کند. سیگنال اندازه‌گیری دریافت‌شده از Field Device به دو خروجی مستقل 4–20mA در سمت سیستم کنترل منتقل می‌شود.

یکی از مهم‌ترین قابلیت‌های مدل Ex1.2O عملکرد Signal Splitter است. یک سیگنال ورودی می‌تواند به دو خروجی مستقل تبدیل شود؛ برای مثال یک خروجی به PLC یا DCS و خروجی دیگر به سیستم ثبت اطلاعات، نمایشگر، کنترلر یا سیستم ایمنی متصل شود.

هر دو خروجی قابلیت کار در حالت‌های Current Sink و Current Source را دارند. این ویژگی انعطاف‌پذیری بیشتری در اتصال به انواع کارت‌های Analog Input ایجاد می‌کند و مشکلات رایج ناشی از Active/Passive بودن ورودی سیستم کنترل را کاهش می‌دهد. Pepperl+Fuchs نیز STC5 را برای ساده‌تر کردن انتخاب بین Sinking و Sourcing طراحی کرده است.

این سری از HART Communication نیز پشتیبانی می‌کند. بنابراین در سیستم‌های مجهز به SMART Transmitter، علاوه بر سیگنال آنالوگ 4–20mA، ارتباط HART موردنیاز برای تنظیم، عیب‌یابی و دریافت اطلاعات تشخیصی ترانسمیتر نیز قابل استفاده است.

تغذیه دستگاه 24VDC است و امکان تأمین برق از طریق Power Rail سیستم K نیز وجود دارد. Power Rail در تابلوهای ابزار دقیق دارای تعداد زیادی Isolated Barrier، سیم‌کشی تغذیه را ساده‌تر کرده و امکان توزیع مشترک برق بین ماژول‌ها را فراهم می‌کند.

از نظر Functional Safety، مدل رسمی KFD2-STC5-Ex1.2O تا SIL 2 با Systematic Capability 3 مطابق IEC/EN 61508 قابل استفاده است؛ ویژگی مهمی برای کاربردهای Safety Instrumented System و مدارهای مرتبط با ایمنی فرایند.

این بریر دقیقاً کجا استفاده می‌شود؟
یک کاربرد متداول به این شکل است:
Hazardous Area:Pressure / Level / Flow / Temperature SMART Transmitter
↓
Pepperl+Fuchs KFD2-STC5-Ex1.2O
↓
Safe Area:دو خروجی مستقل 4–20mA
برای مثال:
Output 1 → PLC/DCSOutput 2 → Recorder / Indicator / Safety System
بنابراین این مدل مخصوصاً زمانی کاربردی است که یک سیگنال ابزار دقیق باید هم‌زمان در دو سیستم مستقل استفاده شود.

کاربردها
​ صنایع نفت و گاز
پالایشگاه‌ها پتروشیمی
صنایع شیمیایی نیروگاه‌ها
سیستم‌های ابزار دقیق Hazardous Area
Intrinsically Safe Circuits ترانسمیتر فشار
ترانسمیتر سطح ترانسمیتر دما
ترانسمیتر Flow SMART Transmitter
سیستم‌های PLC و DCS سیستم‌های HART
Safety Instrumented System جداسازی سیگنال 4–20mA
تبدیل یک ورودی به دو خروجی 4–20mA​

🔷توجه این محصول سفارشی بوده و پس از ثبت سفارش تامین می شود.​
