سوئیچ اینترلاک ایمنی EUCHNER NZ1VZ-528E3VSM07-M با قفل حفاظ 110VAC | کد 082129
سوئیچ اینترلاک ایمنی EUCHNER مدل NZ1VZ-528E3VSM07-M کد 082129 با قفل مکانیکی حفاظ، سلونوئید 110VAC، کنتاکت 1NC+1NO و بدنه فلزی IP65، مناسب ایمنی ماشین‌آلات صنعتی. برای اطلاعات بیشتر با شماره‌‌های تلفن دفتر (ثابت): 33923100 – 021 یا همراه: 09120184102 تماس بگیرید. این محصول به صورت سفارشی قابل تامین می باشد .
مشخصات
- شرکت سازنده :
- EUCHNER
- مدل :
- NZ1VZ-528E3VSM07-M
- کشور سازنده :
- آلمان
- برند :
- EUCHNER
- Order Number :
- 082129
- سری :
- NZ.VZ.VSM
- نوع محصول :
- Safety Switch with Guard Locking
- نام فارسی :
- سوئیچ اینترلاک ایمنی دارای قفل حفاظ
- نوع Actuator :
- Separate Actuator
- اصل عملکرد قفل :
- Closed-Circuit Current Principle
- نحوه قفل شدن :
- Spring Force / مکانیکی با فنر
- نحوه آزاد شدن قفل :
- با اعمال ولتاژ به Solenoid
- ولتاژ سلونوئید :
- 110VAC، -15% تا +10%
- توان سلونوئید :
- 9W
- Switching Element :
- 528H
- نوع کنتاکت :
- Slow-action
- ترکیب کنتاکت :
- 1NC + 1NO
- Positive Driven :
- 1 عدد
- Door Position NO :
- 1 عدد
- AC-15 :
- 4A @ 230VAC
- DC-13 :
- 4A @ 24VDC
- جریان حرارتی Ith :
- 4A
- ولتاژ عایقی Ui :
- 250V
- ولتاژ ضربه Uimp :
- 2.5kV
- فیوز حفاظتی :
- حداکثر 4A gG
- Switching Voltage :
- 12V @ 10mA
- ورودی کابل :
- M20×1.5
- سطح مقطع سیم :
- 0.34 تا 1.5mm²
- درجه حفاظت :
- IP65
- جنس Housing :
- Anodized Die-Cast Alloy
- نیروی قفل Fmax :
- 2000N
- نیروی قفل FZh :
- 1500N
- Extraction Force :
- 40N
- Actuating Force :
- 45N
- Retention Force :
- 35N
- سرعت نزدیک‌شدن :
- حداکثر 20m/min
- فرکانس عملکرد :
- حداکثر 1200 بار در ساعت
- عمر مکانیکی :
- 2×10⁶ سیکل
- دمای محیط :
- -25 تا +80°C
- جهت نصب :
- آزاد / Any
- جهت ورود Actuator :
- افقی
- تنظیم :
- در گام‌های 90 درجه
- B10D :
- 4.5×10⁶
- Mission Time :
- 20 سال
- کشور سازنده :
- آلمان 🇩🇪
قیمت محصول
- قیت همکار / عمده فروشی :
- استعلام قیمت
توضیحات محصول

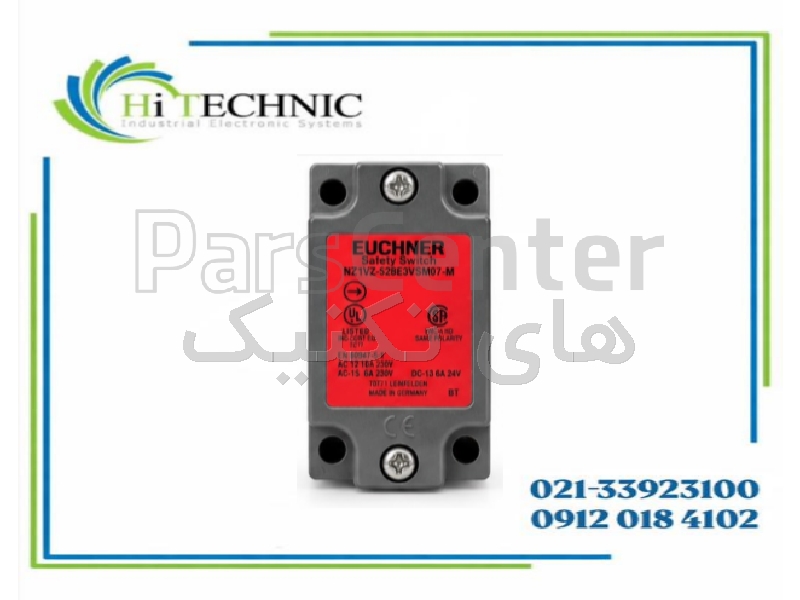

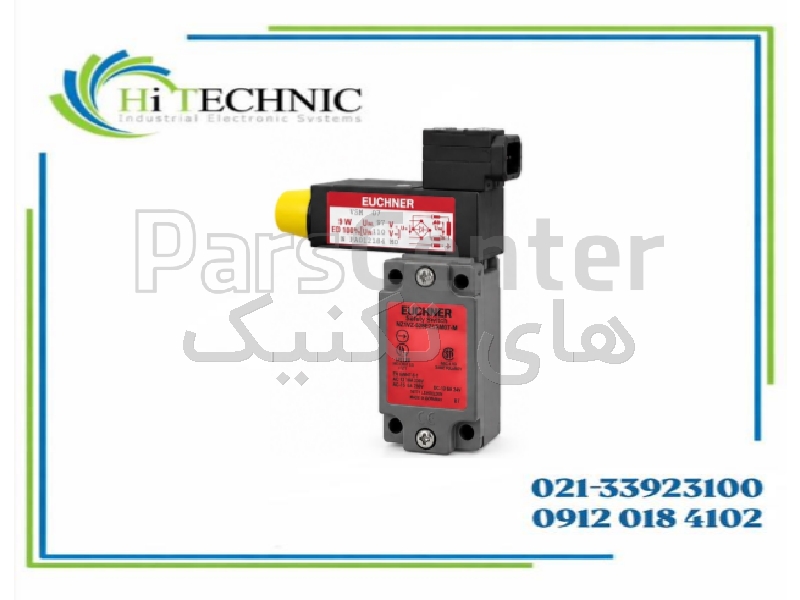

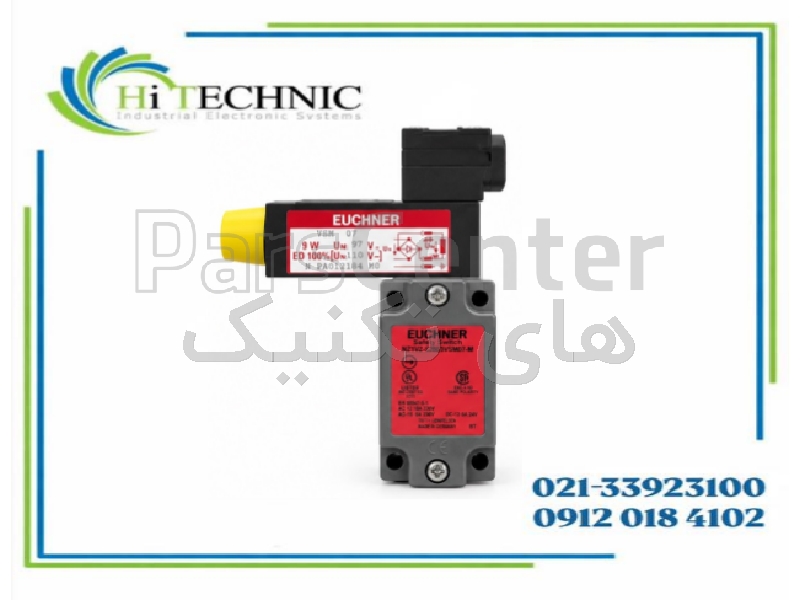

EUCHNER NZ1VZ-528E3VSM07-M با Order No. 082129 یک سوئیچ اینترلاک ایمنی صنعتی مجهز به مکانیزم Guard Locking است که برای کنترل وضعیت و قفل‌کردن حفاظ، گارد و درب ماشین‌آلات استفاده می‌شود. این تجهیز از سری NZ.VZ.VSM شرکت آلمانی EUCHNER بوده و برای کاربردهای ایمنی در ماشین‌آلات و خطوط اتوماسیون طراحی شده است.
برخلاف یک Safety Limit Switch معمولی که فقط باز یا بسته بودن حفاظ را تشخیص می‌دهد، این مدل دارای مکانیزم قفل داخلی است. زمانی که Actuator متصل به درب یا حفاظ وارد هد سوئیچ می‌شود، مکانیزم داخلی امکان قفل‌شدن حفاظ را فراهم می‌کند. در نسخه VSM قفل توسط نیروی فنر برقرار می‌شود و برای آزادکردن آن باید سلونوئید داخلی فعال شود.

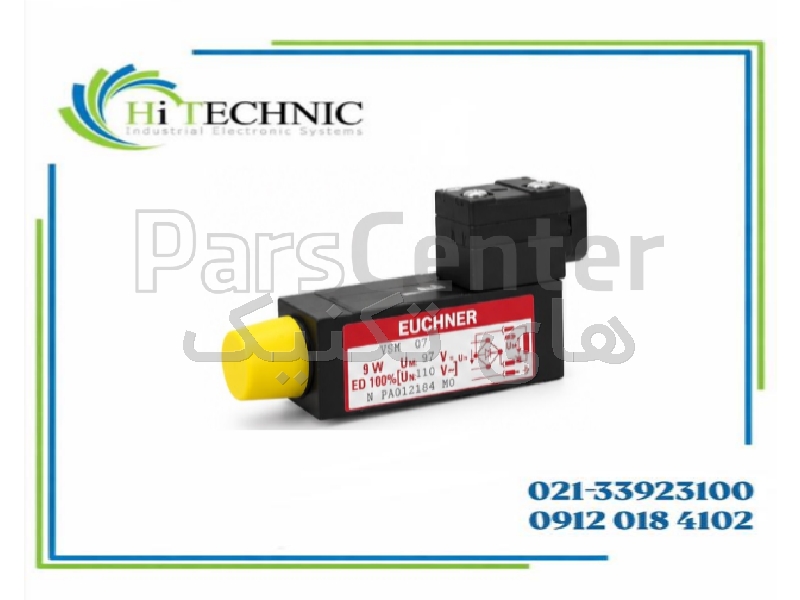

سلونوئید نسخه VSM07 برای ولتاژ 110VAC طراحی شده است. روی قطعه‌ای که در عکس فرستادی نیز مشخصات VSM 07، 9W و Un:110V~ دیده می‌شود که کاملاً با Order Number رسمی 082129 مطابقت دارد.
Switching Element مدل 528H دارای یک کنتاکت NC با Positive Drive و یک کنتاکت NO است. عملکرد Slow-action این کنتاکت‌ها برای مانیتورینگ وضعیت حفاظ و ارسال سیگنال به مدار کنترل یا Safety System استفاده می‌شود. Rating الکتریکی دستگاه نیز AC-15: 4A در 230VAC و DC-13: 4A در 24VDC اعلام شده است.
مکانیزم قفل این مدل دارای حداکثر Locking Force برابر 2000N و مقدار FZh برابر 1500N است. این مشخصه برای جلوگیری از بازشدن ناخواسته حفاظ در حین عملکرد ماشین اهمیت دارد. Housing فلزی Die-Cast نیز مقاومت مکانیکی مناسبی برای استفاده در محیط‌های صنعتی فراهم می‌کند.
ورودی کابل دستگاه M20×1.5 است و درجه حفاظت IP65 دارد. محدوده دمای محیط کاری آن نیز -25 تا +80°C اعلام شده و عمر مکانیکی آن تا 2 میلیون سیکل است.
کاربردها
قفل و کنترل حفاظ ماشین‌آلات
Safety Guard Interlocking ماشین‌آلات CNC
خطوط تولید اتوماتیک ماشین‌های بسته‌بندی
تجهیزات دارای قطعات متحرک خطرناک خطوط مونتاژ
ماشین‌آلات پرس و فرایندی سیستم‌های Conveyor
کنترل دسترسی به منطقه خطرناک اتوماسیون صنعتی
سیستم‌های Process Protection
