رله حفاظت موتور ترمیستوری ABB CM-MSS.41S ورودی PTC تغذیه 24-240VAC/DC

توضیحات محصول

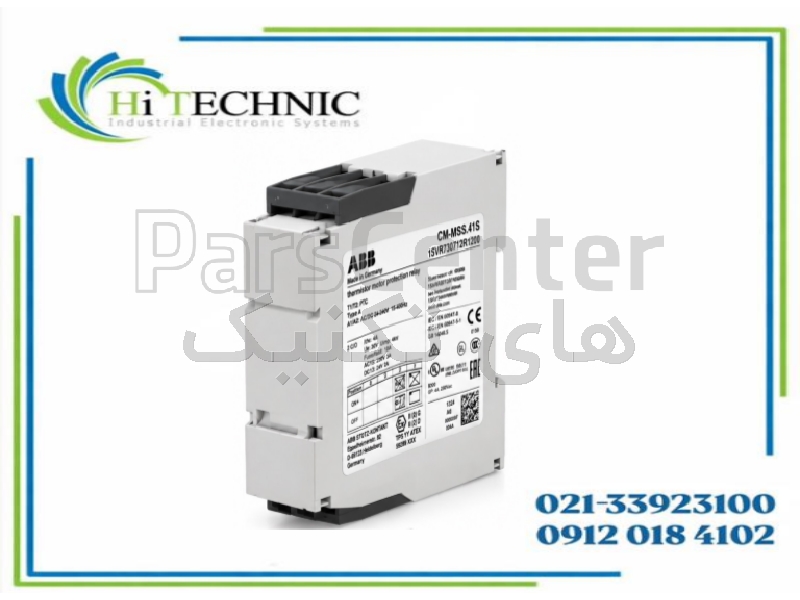

رله حفاظت موتور ترمیستوری ABB مدل CM-MSS.41S با کد 1SVR730712R1200 از خانواده CM-MSS، برای حفاظت حرارتی مستقیم موتورهای الکتریکی مجهز به سنسورهای PTC Thermistor طراحی شده است. این رله با پایش مقاومت مدار سنسورهای PTC قرارگرفته در سیم‌پیچ موتور، افزایش غیرمجاز دمای موتور را تشخیص داده و از طریق کنتاکت‌های خروجی امکان قطع مدار فرمان و جلوگیری از ادامه کار موتور در شرایط حرارتی نامناسب را فراهم می‌کند.

برخلاف رله اضافه‌بار متداول که عمدتاً وضعیت جریان موتور را برای تخمین شرایط حرارتی بررسی می‌کند، رله ترمیستوری CM-MSS.41S اطلاعات دما را از PTCهای نصب‌شده در سیم‌پیچ موتور دریافت می‌کند. به همین دلیل افزایش دما ناشی از شرایطی مانند اضافه‌بار، تهویه نامناسب، افزایش دمای محیط، کاهش راندمان سیستم خنک‌کننده یا برخی شرایط کاری نامناسب موتور مستقیماً از طریق تغییر مقاومت PTC تشخیص داده می‌شود. ABB این خانواده را مشخصاً برای حفاظت موتور در برابر Overheating، Overload و Insufficient Cooling معرفی می‌کند.

این مدل دارای یک مدار اندازه‌گیری PTC بوده و بر اساس Closed-Circuit Principle کار می‌کند. علاوه بر پایش دمای موتور، وضعیت مدار سنسور نیز کنترل می‌شود. قابلیت Dynamic Interrupted Wire Detection امکان تشخیص قطعی سیم مدار PTC را فراهم می‌کند و قابلیت تشخیص اتصال کوتاه مدار سنسور نیز از طریق DIP Switch قابل فعال یا غیرفعال‌سازی است. این ویژگی‌ها احتمال از دست رفتن حفاظت موتور در اثر خرابی سیم‌کشی سنسور را کاهش می‌دهند.

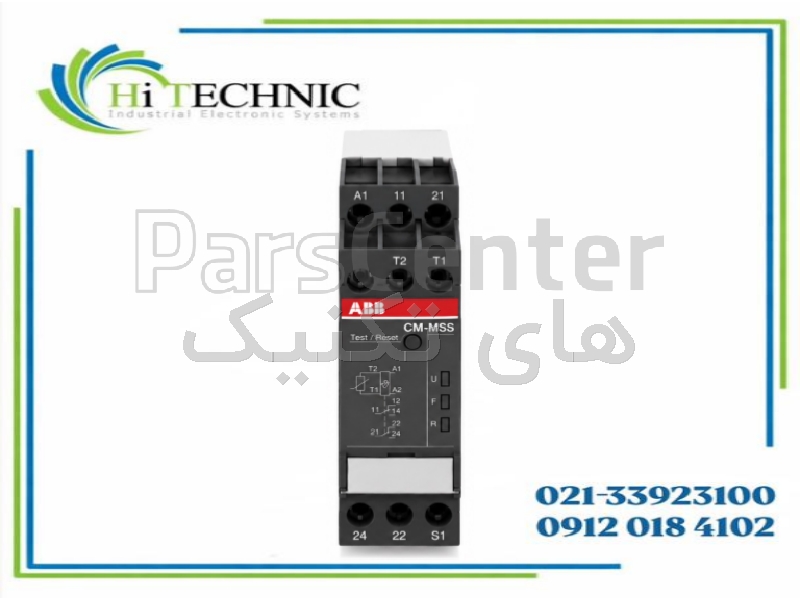

یکی از مزایای مهم CM-MSS.41S انعطاف در نحوه Reset است. دستگاه را می‌توان برای Reset اتوماتیک، دستی یا از راه دور تنظیم کرد. همچنین کلید Test/Reset روی پنل جلویی برای بررسی عملکرد و Reset تجهیز در نظر گرفته شده است. قابلیت Non-Volatile Fault Storage نیز قابل تنظیم است؛ در نتیجه در صورت فعال بودن، وضعیت خطا می‌تواند حتی پس از قطع تغذیه حفظ شود.

در بخش خروجی، این مدل دارای دو کنتاکت تبدیلی مستقل 2CO/SPDT است. ظرفیت کنتاکت‌ها تا 250VAC/4A بوده و ریتینگ AC-15 در 230VAC برابر 3A و DC-13 در 24VDC برابر 2A است. وجود دو کنتاکت تبدیلی امکان استفاده هم‌زمان از رله برای فرمان قطع کنتاکتور و ارسال سیگنال Fault به PLC، سیستم کنترل یا مدار آلارم را فراهم می‌کند.

یکی دیگر از ویژگی‌های کاربردی این مدل، محدوده وسیع تغذیه 24 تا 240VAC/DC است. این ویژگی باعث می‌شود یک مدل واحد در تابلوهای کنترلی با ولتاژهای مختلف قابل استفاده باشد و نیاز به انتخاب نسخه‌های مجزا برای بسیاری از ولتاژهای متداول AC و DC کاهش یابد.

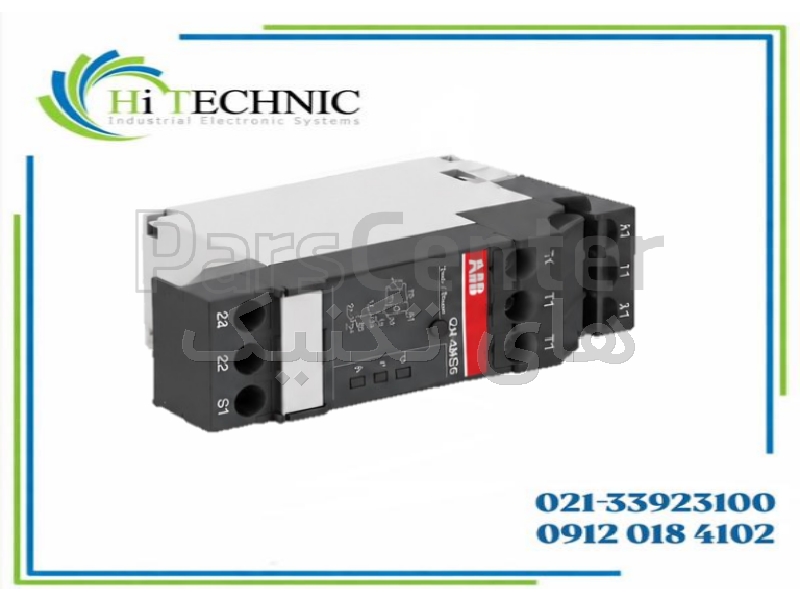

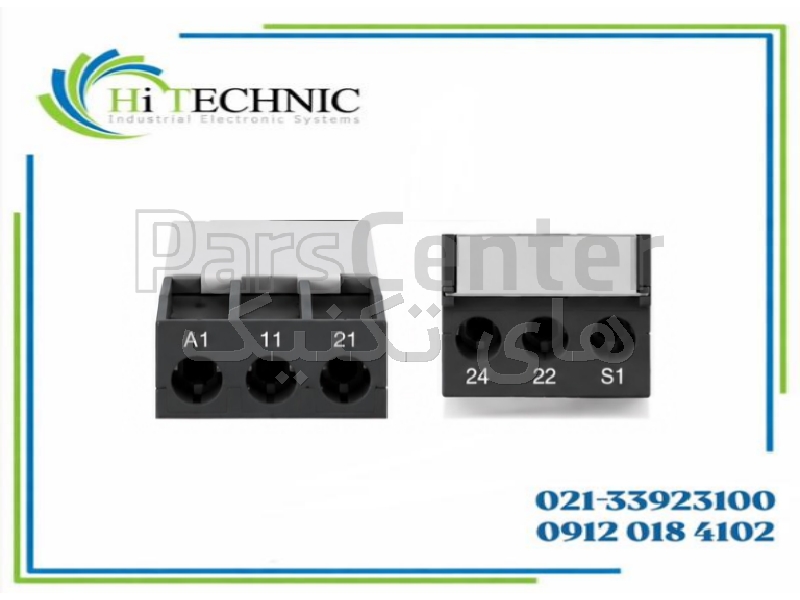

CM-MSS.41S دارای ترمینال‌های پیچی (Screw Terminals) است. حرف S در این خانواده به نسخه Screw Connection اشاره دارد؛ در مقابل، نسخه CM-MSS.41P با ترمینال Push-in عرضه می‌شود. هر دو نسخه عملکرد اصلی مشابهی دارند، اما نوع اتصال سیم متفاوت است.

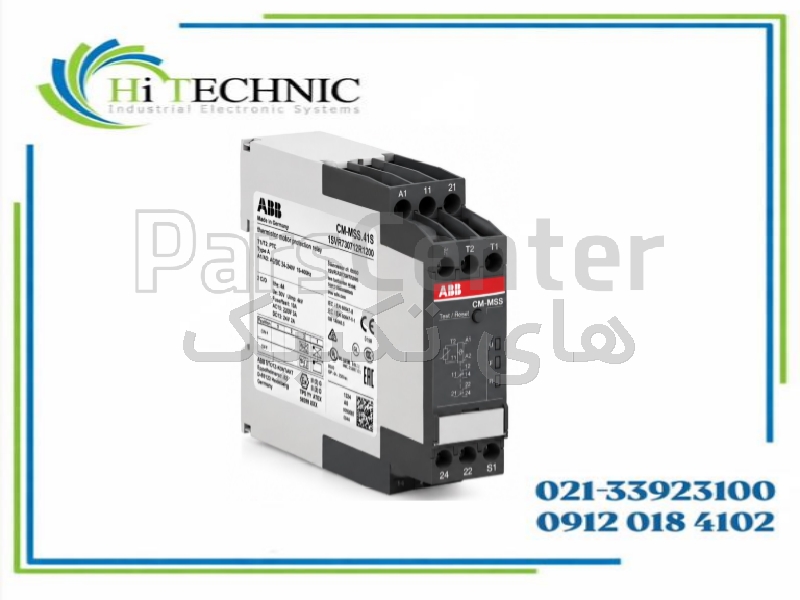

بدنه باریک 22.5 میلی‌متری امکان نصب فشرده روی DIN Rail داخل تابلو برق را فراهم می‌کند. ابعاد کامل دستگاه تقریباً 22.5 × 85.6 × 103.7 میلی‌متر و وزن خالص آن حدود 141 گرم است. درجه حفاظت بدنه IP50 و ترمینال‌ها IP20 اعلام شده و محدوده دمای کاری دستگاه از ‎-25 تا +60°C است.

این رله مطابق استاندارد IEC/EN 60947-8 برای تجهیزات کنترل حفاظت حرارتی داخلی ماشین‌های الکتریکی طراحی شده و نسخه CM-MSS.41S دارای تأییدیه ATEX نیز هست.

کاربردها
این مدل برای حفاظت حرارتی موتورهای سه‌فاز و تک‌فاز مجهز به PTC، الکتروموتورهای صنعتی، پمپ‌ها، فن‌ها، کمپرسورها، سیستم‌های HVAC، ماشین‌آلات تولیدی، نوار نقاله‌ها و موتورهای مورد استفاده در محیط‌های صنعتی حساس مناسب است.
