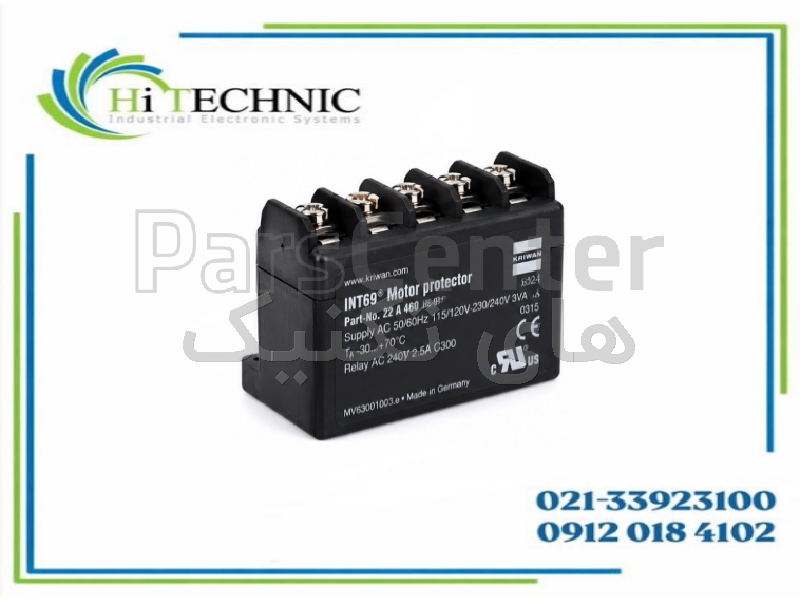

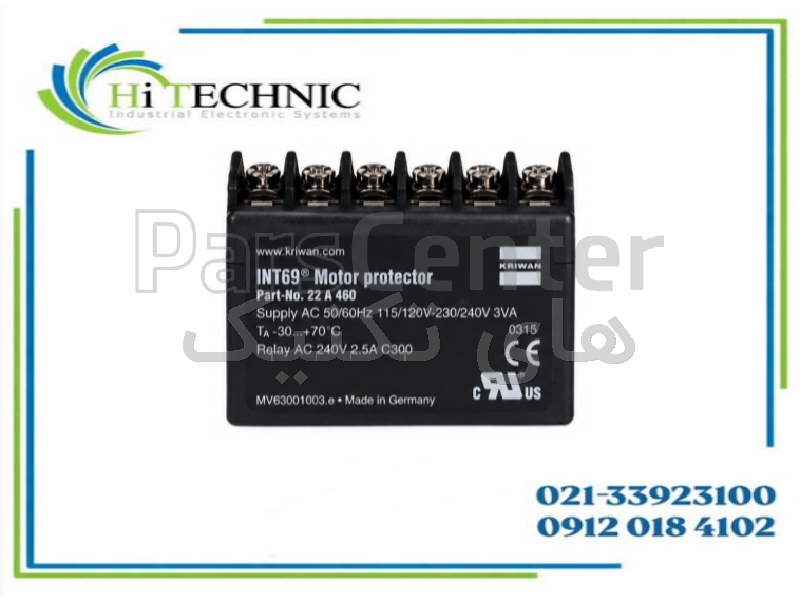

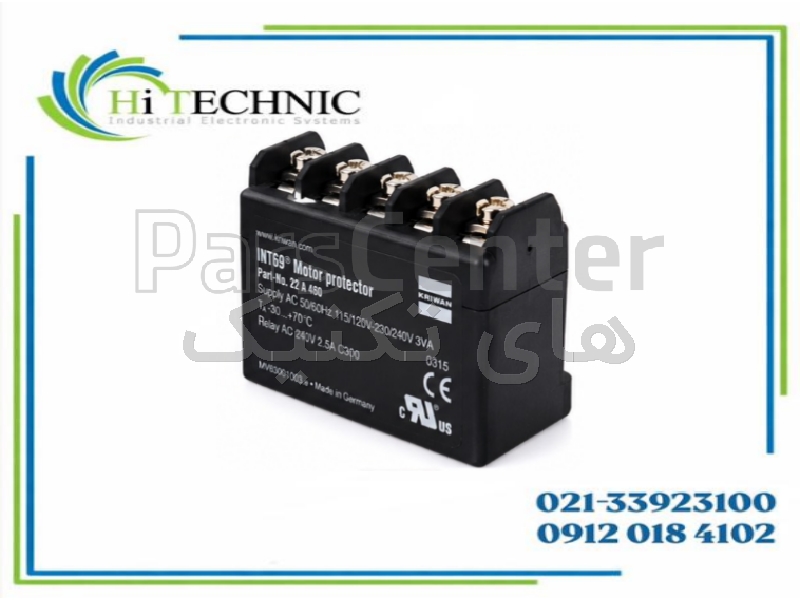

رله حفاظت حرارتی موتور کریوان KRIWAN INT69 22A460 تغذیه 115-240VAC
رله حفاظت حرارتی موتور و کمپرسور KRIWAN INT69 مدل 22A460 ساخت آلمان، با تغذیه 115 تا 240VAC، قابلیت اتصال 1 تا 9 سنسور PTC و خروجی رله‌ای 2.5 آمپر؛ مناسب حفاظت سیم‌پیچ در برابر افزایش دما. **این محصول به صورت سفارشی قابل تامین می باشد.** برای اطلاعات بیشتر با شماره‌‌های تلفن دفتر (ثابت): 33923100 – 021 یا همراه: 09120184102 تماس بگیرید.
مشخصات
- شرکت سازنده :
- KRIWAN
- مدل :
- INT69
- کشور سازنده :
- آلمان
- برند :
- KRIWAN
- کد محصول :
- 22 A 460 / 22A460
- نوع تجهیز :
- رله حفاظت حرارتی موتور
- ولتاژ تغذیه :
- 115/120 تا 230/240VAC ±10%
- فرکانس :
- 50/60Hz
- تعداد سنسور PTC :
- 1 تا 9 عدد سری
- مقاومت تحریک :
- 4.5kΩ ±20%
- مقاومت بازگشت :
- 2.75kΩ ±20%
- ظرفیت کنتاکت خروجی :
- 240VAC / 2.5A، کلاس C300
- حداقل بار کنتاکت :
- 24V AC/DC، 20mA
- طول کابل سنسور :
- حداکثر 30 متر
- دمای محیط :
- -30 تا +70°C
- درجه حفاظت :
- IP20
- نوع ترمینال :
- پیچی
- نوع نصب :
- پیچ‌شونده
- وزن :
- حدود 200 گرم
- توان مصرفی :
- 3VA
- کشور سازنده :
- آلمان 🇩🇪
قیمت محصول
- قیت همکار / عمده فروشی :
- استعلام قیمت
توضیحات محصول
رله حفاظت حرارتی موتور KRIWAN INT69 مدل 22 A 460 یکی از تجهیزات تخصصی حفاظت الکتروموتورها و کمپرسورهای صنعتی است که توسط شرکت آلمانی KRIWAN Industrie-Elektronik طراحی و تولید شده است. این رله برای پایش مستقیم دمای سیم‌پیچ موتور از طریق سنسورهای ترمیستوری PTC و جلوگیری از آسیب‌های ناشی از افزایش بیش‌ازحد دما مورد استفاده قرار می‌گیرد.
مدل INT69 22 A 460 با ولتاژ تغذیه 115/120 تا 230/240 ولت AC و فرکانس 50/60 هرتز کار می‌کند و توان مصرفی آن حدود 3VA است. این محدوده تغذیه امکان استفاده از رله را در مدارهای فرمان صنعتی با ولتاژهای متداول 115 و 230 ولت AC فراهم می‌کند.
عملکرد حفاظتی و تشخیص افزایش دما
این رله با استفاده از سنسورهای PTC نصب‌شده در سیم‌پیچ موتور، تغییرات دما را به‌صورت غیرمستقیم از طریق تغییر مقاومت الکتریکی سنسورها تشخیص می‌دهد. در شرایط عادی، مقاومت مجموعه ترمیستورها پایین است و رله اجازه فعالیت موتور را از طریق مدار فرمان صادر می‌کند.
با افزایش دمای سیم‌پیچ و رسیدن سنسور PTC به دمای پاسخ نامی، مقاومت آن به‌سرعت افزایش می‌یابد. هنگامی که مقاومت مدار سنسور به حدود 4.5 کیلواهم با تلرانس ±20 درصد برسد، رله وضعیت اضافه‌دما را تشخیص داده و کنتاکت خروجی آن تغییر وضعیت می‌دهد. این عملکرد امکان قطع کنتاکتور موتور و جلوگیری از ادامه فعالیت در شرایط حرارتی نامناسب را فراهم می‌کند.
پس از کاهش دما و رسیدن مقاومت سنسورها به حدود 2.75 کیلواهم با تلرانس ±20 درصد، دستگاه امکان بازگشت به وضعیت عادی را پیدا می‌کند. اختلاف میان مقاومت تحریک و بازگشت باعث ایجاد هیسترزیس شده و از نوسان مکرر وضعیت خروجی در نزدیکی آستانه عملکرد جلوگیری می‌کند.
قابلیت اتصال سنسورهای PTC
رله KRIWAN INT69 22 A 460 قابلیت اتصال 1 تا 9 سنسور PTC به‌صورت سری را دارد. این سنسورها مطابق استانداردهای DIN 44081 و DIN 44082 انتخاب می‌شوند و می‌توانند در بخش‌های مختلف سیم‌پیچ موتور یا نقاط حساس حرارتی قرار بگیرند.
مقاومت کل مدار سنسورها در دمای 25 درجه سانتی‌گراد باید کمتر از 1.8 کیلواهم باشد. همچنین حداکثر طول کابل اتصال سنسورها 30 متر اعلام شده است.
استفاده از چند سنسور PTC در نقاط مختلف موتور امکان شناسایی افزایش دما در بخش‌های متفاوت سیم‌پیچ را فراهم می‌کند و به‌ویژه در کمپرسورها و الکتروموتورهای صنعتی اهمیت دارد.
خروجی رله‌ای و مدار فرمان
این تجهیز دارای خروجی رله‌ای حفاظتی با ظرفیت 240VAC و 2.5A مطابق رده UL C300 است. خروجی برای استفاده در مدار فرمان، کنترل بوبین کنتاکتور و ارسال سیگنال وضعیت حفاظتی طراحی شده است و نباید به‌عنوان خروجی قدرت برای تغذیه مستقیم موتور مورد استفاده قرار گیرد.
عملکرد دستگاه بر اساس اصل Closed-Circuit Principle است. در شرایط عادی، رله خروجی در وضعیت مجاز قرار می‌گیرد و هنگام تشخیص افزایش دما یا قطع‌شدن مدار سنسور، به وضعیت حفاظتی بازمی‌گردد.
حفاظت در برابر مشکلات حرارتی موتور
رله INT69 مدل 22 A 460 برای جلوگیری از آسیب ناشی از شرایط حرارتی نامناسب موتور کاربرد دارد. از جمله این شرایط می‌توان به افزایش دمای سیم‌پیچ بر اثر اضافه‌بار، کاهش عملکرد سیستم خنک‌کاری، افزایش دمای محیط، کارکرد طولانی‌مدت تحت بار نامناسب و اختلالات فرآیندی منجر به گرم‌شدن بیش‌ازحد موتور اشاره کرد.
از آنجا که اندازه‌گیری بر اساس سنسورهای حرارتی نصب‌شده در موتور انجام می‌شود، این رله می‌تواند افزایش دمای واقعی سیم‌پیچ را تشخیص دهد؛ حتی در شرایطی که بررسی جریان مصرفی به‌تنهایی برای ارزیابی وضعیت حرارتی کافی نباشد.
این تجهیز جایگزین کامل حفاظت اتصال کوتاه یا سایر حفاظت‌های الکتریکی موتور نیست و باید همراه با تجهیزات حفاظتی مناسب مدار قدرت و فرمان استفاده شود.
شرایط نصب و مشخصات مکانیکی

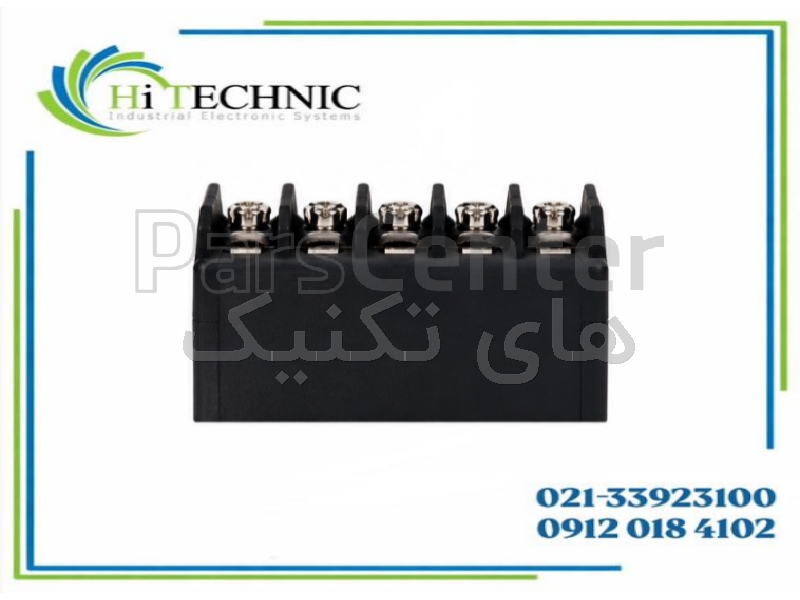

رله KRIWAN INT69 22 A 460 دارای بدنه صنعتی مقاوم، ترمینال‌های پیچی و طراحی مناسب نصب در مجموعه‌های کنترلی و تجهیزات الکتریکی است.
درجه حفاظت دستگاه IP20 و محدوده دمای محیط کاری آن 30- تا 70+ درجه سانتی‌گراد است. وزن تجهیز حدود 200 گرم بوده و بدنه آن از پلی‌آمید تقویت‌شده با الیاف شیشه ساخته شده است.
طراحی فشرده و مصرف توان پایین این رله، استفاده از آن را در جعبه‌های کنترل کمپرسور و مدارهای حفاظت حرارتی موتور امکان‌پذیر می‌کند.
یکی از مهم‌ترین کاربردهای رله KRIWAN INT69، حفاظت حرارتی کمپرسورهای مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است. در این تجهیزات، افزایش دمای سیم‌پیچ ممکن است بر اثر شرایط نامناسب کاری، افزایش بار کمپرسور یا کاهش راندمان خنک‌کاری رخ دهد.
INT69 با پایش سنسورهای PTC تعبیه‌شده در موتور کمپرسور، امکان تشخیص شرایط اضافه‌دما و قطع مدار فرمان را فراهم می‌کند. این عملکرد به کاهش احتمال آسیب حرارتی سیم‌پیچ، افزایش قابلیت اطمینان سیستم و جلوگیری از خرابی‌های پرهزینه کمک می‌کند.
رله حفاظت حرارتی KRIWAN INT69 22 A 460 با قابلیت اتصال چندین سنسور PTC، تشخیص مستقیم افزایش دمای سیم‌پیچ، خروجی رله‌ای حفاظتی و ساختار صنعتی مقاوم، گزینه‌ای مناسب برای حفاظت حرارتی الکتروموتورها و کمپرسورهای صنعتی در سیستم‌های برودتی، تهویه مطبوع و ماشین‌آلات صنعتی محسوب می‌شود.
