رله حفاظت حرارتی موتور KRIWAN INT69 31A460 تغذیه 24VAC

توضیحات محصول

رله حفاظت حرارتی موتور KRIWAN INT69 مدل 31 A 460 یکی از تجهیزات تخصصی حفاظت الکتروموتورها و کمپرسورهای صنعتی است که توسط شرکت آلمانی KRIWAN Industrie-Elektronik طراحی و تولید شده است. این رله با بهره‌گیری از سنسورهای حرارتی PTC، دمای سیم‌پیچ موتور را پایش کرده و در صورت افزایش غیرمجاز دما، از طریق تغییر وضعیت کنتاکت خروجی، امکان قطع مدار فرمان و جلوگیری از آسیب حرارتی موتور را فراهم می‌کند.
مدل INT69 31 A 460 با ولتاژ تغذیه 24 ولت AC با تلرانس ±10 درصد و فرکانس 50/60 هرتز کار می‌کند و توان مصرفی آن حدود 3VA است. استفاده از تغذیه 24VAC، این تجهیز را برای سیستم‌های کنترل صنعتی و کمپرسورهایی که مدار فرمان آن‌ها با ولتاژ 24 ولت متناوب طراحی شده است، مناسب می‌سازد.
سیستم حفاظت حرارتی مبتنی بر سنسور PTC
رله KRIWAN INT69 31 A 460 از روش اندازه‌گیری مقاومت سنسورهای PTC برای تشخیص افزایش دمای موتور استفاده می‌کند. سنسورهای PTC معمولاً در بخش‌های حساس حرارتی موتور، به‌ویژه سیم‌پیچ‌ها، نصب می‌شوند و با افزایش دما تا محدوده پاسخ نامی، مقاومت الکتریکی آن‌ها به‌سرعت افزایش می‌یابد.
در شرایط عادی، مقاومت مدار سنسورها پایین بوده و رله در وضعیت مجاز قرار می‌گیرد. هنگامی که دمای یکی از نقاط تحت نظارت به آستانه عملکرد سنسور مربوطه برسد، افزایش مقاومت توسط مدار الکترونیکی INT69 تشخیص داده شده و رله خروجی به وضعیت حفاظتی تغییر می‌کند.
مقاومت تحریک این مدل حدود 4.5 کیلواهم با تلرانس ±20 درصد است. پس از کاهش دمای موتور و رسیدن مقاومت سنسورها به حدود 2.75 کیلواهم با تلرانس ±20 درصد، دستگاه به وضعیت عادی بازمی‌گردد.
وجود اختلاف میان آستانه تحریک و بازگشت، باعث ایجاد هیسترزیس در عملکرد رله شده و از تغییر وضعیت مکرر کنتاکت خروجی در نزدیکی نقطه تحریک جلوگیری می‌کند.

قابلیت اتصال چندین سنسور حرارتی
رله حفاظت موتور INT69 مدل 31 A 460 امکان اتصال 1 تا 9 سنسور PTC به‌صورت سری را فراهم می‌کند. سنسورهای مورد استفاده باید مطابق استانداردهای DIN 44081 و DIN 44082 باشند.
این ویژگی امکان پایش چندین نقطه حساس حرارتی موتور را با استفاده از یک رله حفاظتی فراهم می‌سازد. همچنین می‌توان از سنسورهایی با دماهای پاسخ نامی متفاوت استفاده کرد تا بخش‌های مختلف موتور متناسب با شرایط حرارتی خود تحت نظارت قرار گیرند.
مقاومت مجموع سنسورها در دمای 25 درجه سانتی‌گراد باید کمتر از 1.8 کیلواهم باشد و حداکثر طول کابل اتصال سنسورها 30 متر است.

خروجی رله‌ای و عملکرد حفاظتی
مدل KRIWAN INT69 31 A 460 دارای یک خروجی رله‌ای از نوع کنتاکت تبدیلی بدون پتانسیل است که برای اتصال به مدار فرمان کنتاکتور، تجهیزات کنترل و سیستم‌های حفاظتی موتور مورد استفاده قرار می‌گیرد.
ظرفیت کنتاکت خروجی این مدل مطابق رده UL C300 برابر 240 ولت AC و 2\.5 آمپر است.

همچنین حداقل بار کنتاکت آن 100 میلی‌ولت AC/DC و 0\.5 میلی‌آمپر اعلام شده است.
عملکرد دستگاه بر اساس اصل Closed\-Circuit Principle طراحی شده است. در این روش، در صورت افزایش دمای موتور یا قطع‌شدن مدار سنسور PTC، رله به وضعیت استراحت بازمی‌گردد و امکان قطع مدار فرمان موتور فراهم می‌شود.
مدار سنسور، مدار تغذیه و مدار رله خروجی از نظر گالوانیکی از یکدیگر جدا هستند. این ویژگی به تفکیک الکتریکی بخش اندازه‌گیری دما از مدارهای تغذیه و فرمان کمک می‌کند.

 بازگشت خودکار پس از کاهش دما​
یکی از ویژگی‌های مهم نسخه کلاسیک INT69، بازگشت خودکار عملکرد پس از کاهش دمای موتور است.

زمانی که دمای سیم‌پیچ به محدوده مجاز بازگردد و مقاومت سنسورها به کمتر از آستانه بازگشت برسد، رله مجدداً به وضعیت عادی تغییر می‌کند.این مدل فاقد تأخیر داخلی راه‌اندازی مجدد است؛ بنابراین در کاربردهایی که راه‌اندازی مجدد موتور باید با تأخیر زمانی، تأیید اپراتور یا شرایط ایمنی خاص انجام شود، لازم است این قابلیت در مدار فرمان یا سیستم کنترل خارجی پیش‌بینی شود.

 حفاظت از کمپرسورها و الکتروموتورهای صنعتی​
رله KRIWAN INT69 31 A 460 برای حفاظت حرارتی الکتروموتورها و کمپرسورهای مجهز به سنسور PTC کاربرد دارد.

در این تجهیزات، افزایش دمای سیم‌پیچ می‌تواند ناشی از اضافه‌بار، اختلال در سیستم خنک‌کاری، شرایط نامناسب کاری، افزایش دمای محیط یا مشکلات فرآیندی باشد.استفاده از حفاظت مبتنی بر PTC این امکان را فراهم می‌کند که وضعیت حرارتی موتور مستقیماً از طریق سنسورهای نصب‌شده در آن بررسی شود. در نتیجه، حتی در شرایطی که افزایش دمای موتور به‌صورت کامل از طریق اندازه‌گیری جریان قابل تشخیص نباشد، سیستم حفاظت حرارتی می‌تواند واکنش مناسب نشان دهد.این تجهیز برای استفاده در کمپرسورهای سیستم‌های تبرید، چیلرها، تجهیزات تهویه مطبوع، سردخانه‌های صنعتی و سایر ماشین‌آلات مجهز به سنسورهای حرارتی PTC مناسب است.

 ساختار مکانیکی و شرایط نصب​

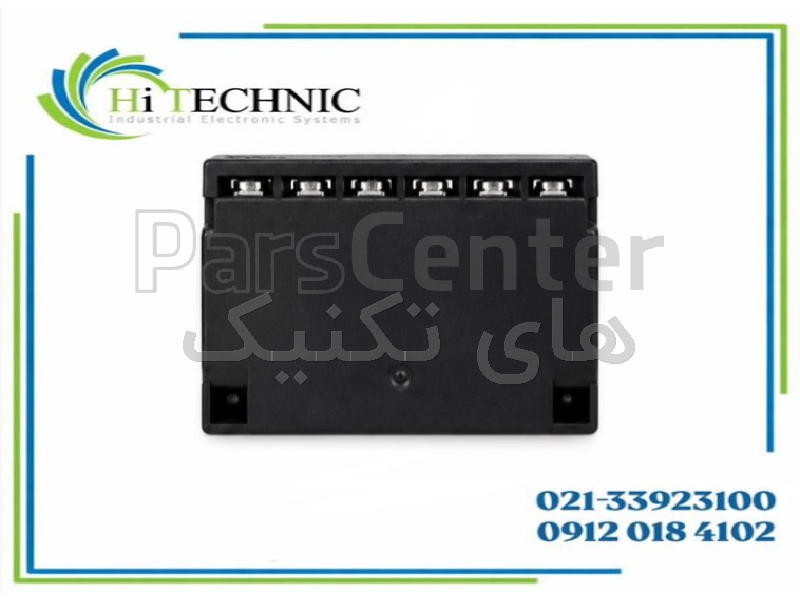

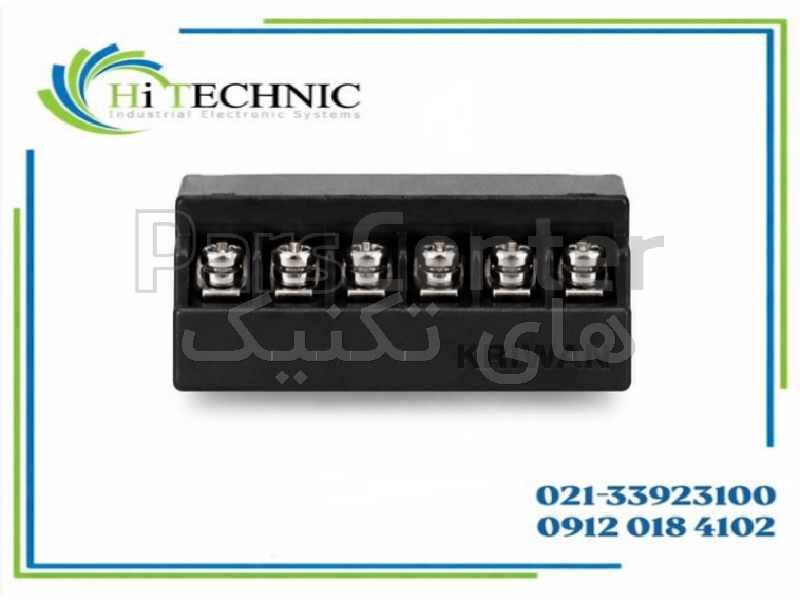

رله INT69 31 A 460 دارای بدنه‌ای از جنس پلی‌آمید تقویت‌شده با الیاف شیشه است که برای استفاده در محیط‌های صنعتی طراحی شده است. اتصالات الکتریکی دستگاه از طریق ترمینال‌های پیچی انجام می‌شوند و نصب آن به‌صورت پیچ‌شونده است.
درجه حفاظت بدنه IP20 بوده و دستگاه در محدوده دمای محیط 30\- تا 70\+ درجه سانتی‌گراد قابل استفاده است. وزن آن حدود 200 گرم است و طراحی فشرده آن امکان نصب در مجموعه‌های کنترلی و جعبه ترمینال تجهیزات الکتریکی را فراهم می‌کند.​

​رله حفاظت حرارتی موتور KRIWAN INT69 31 A 460

با قابلیت پایش هم‌زمان چندین سنسور PTC، خروجی رله‌ای حفاظتی، تغذیه 24VAC و طراحی صنعتی مقاوم، گزینه‌ای کاربردی برای حفاظت حرارتی موتورهای الکتریکی و کمپرسورهای صنعتی محسوب می‌شود و به افزایش قابلیت اطمینان تجهیزات و کاهش احتمال خرابی ناشی از افزایش دمای سیم‌پیچ کمک می‌کند.​

کاربردهای محصول

حفاظت حرارتی کمپرسورهای برودتی و سردخانه‌ای

حفاظت موتور کمپرسور چیلر و سیستم‌های تهویه مطبوع

کنترل دمای سیم‌پیچ الکتروموتورهای صنعتی

حفاظت موتورهای پمپ و فن مجهز به PTC

جلوگیری از آسیب ناشی از اضافه‌بار حرارتی

استفاده در مدارهای فرمان 24VAC ماشین‌آلات صنعتی
