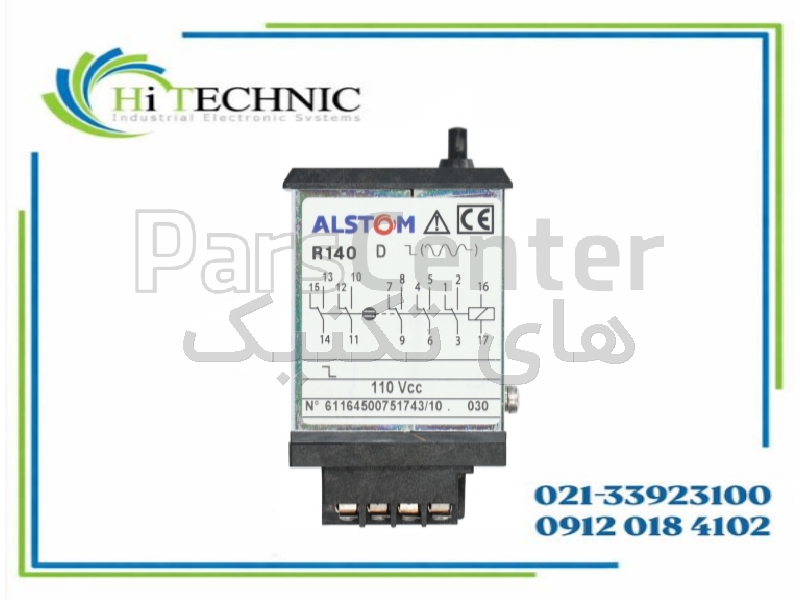

رله آلارم پرچمی آلستوم ALSTOM R140D با نشانگر مکانیکی سه‌رنگ

توضیحات محصول

رله آلارم پرچمی ALSTOM R140D یکی از تجهیزات الکترومکانیکی تخصصی برای اعلام هشدار، نمایش وضعیت عملکرد و انتقال سیگنال‌های کنترلی در سیستم‌های حفاظت و اتوماسیون برق صنعتی است. این رله از خانواده R140 شرکت آلستوم بوده و با بهره‌گیری از مکانیزم الکترومغناطیسی، نشانگر مکانیکی سه‌رنگ و مجموعه‌ای از کنتاکت‌های تبدیلی، امکان نمایش و ثبت بصری وضعیت هشدار را فراهم می‌کند.
رله R140D به‌ویژه برای استفاده در تابلوهای حفاظت و کنترل، تجهیزات پست‌های برق، سیستم‌های اعلام خطا و مدارهای فرمان صنعتی طراحی شده است. ساختار الکترومکانیکی و نشانگر مکانیکی این محصول امکان مشاهده وضعیت هشدار را بدون وابستگی به نمایشگرهای الکترونیکی فراهم می‌سازد.

عملکرد الکترومکانیکی و سیستم اعلام هشدار
مدل ALSTOM R140D از نوع De-energizing است؛ به این معنا که مکانیزم هشدار آن در اثر بی‌برق‌شدن بوبین فعال می‌شود. در شرایط عادی و هنگام برقداربودن بوبین، نشانگر مکانیکی در وضعیت مشکی قرار دارد.
با قطع تغذیه بوبین، مکانیزم الکترومغناطیسی تغییر وضعیت داده و نشانگر قرمز در پنجره جلویی رله ظاهر می‌شود. هم‌زمان کنتاکت‌های اصلی و کنتاکت‌های مرتبط با سیستم اعلام هشدار تغییر وضعیت می‌دهند.
این قابلیت برای مدارهایی که نیازمند اعلام قطع تغذیه، تغییر وضعیت یک تجهیز یا دریافت سیگنال خطا هستند اهمیت دارد.

نشانگر مکانیکی سه‌رنگ و قابلیت بازنشانی دستی

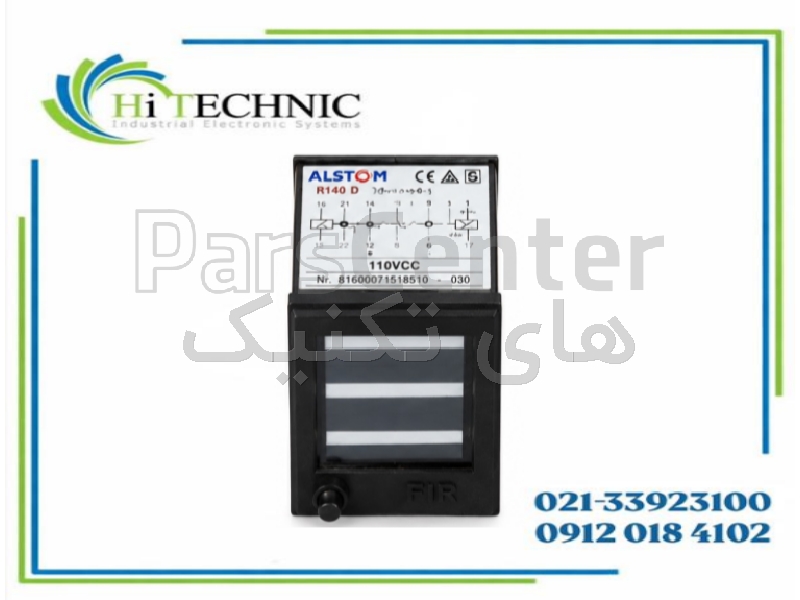

یکی از ویژگی‌های اصلی رله R140D، نشانگر مکانیکی سه‌رنگ مشکی، قرمز و سفید است که از طریق پنجره جلویی دستگاه قابل مشاهده است.
در این مدل، رنگ مشکی نشان‌دهنده وضعیت عادی با بوبین برقدار و رنگ قرمز نشان‌دهنده فعال‌شدن هشدار بر اثر قطع تغذیه بوبین است.
با فشردن دکمه Reset روی پنل جلویی، نشانگر به وضعیت سفید تغییر می‌کند و کنتاکت‌های مربوط به نشانگر هشدار بازنشانی می‌شوند. در صورت بی‌برق‌ماندن بوبین، نشانگر سفید تا زمان برقدارشدن مجدد آن باقی می‌ماند.
این ساختار امکان تشخیص وضعیت هشدار و تفکیک آن از وضعیت بازنشانی‌شده را برای اپراتور فراهم می‌کند.

ساختار کنتاکت‌ها و قابلیت سوئیچینگ
رله ALSTOM R140D دارای سه کنتاکت تبدیلی مرتبط با مکانیزم الکترومغناطیسی و دو کنتاکت تبدیلی مربوط به نشانگر آلارم است.
کنتاکت‌های اصلی متناسب با وضعیت تغذیه بوبین تغییر می‌کنند، در حالی که کنتاکت‌های نشانگر برای انتقال وضعیت هشدار و بازنشانی آن مورد استفاده قرار می‌گیرند.
جریان قابل‌تحمل مداوم کنتاکت‌ها برابر 5 آمپر است. ظرفیت قطع آن‌ها در شرایط مشخص‌شده توسط سازنده برابر 0.35 آمپر در 110 ولت DC با ثابت زمانی L/R معادل 40 میلی‌ثانیه است.
این مشخصات امکان استفاده از رله را در مدارهای سیگنالینگ، فرمان و تجهیزات حفاظتی فراهم می‌کند. ظرفیت مجاز قطع و وصل باید متناسب با نوع بار، ولتاژ مدار و شرایط بهره‌برداری انتخاب شود.

مشخصات تغذیه و سرعت عملکرد
خانواده ALSTOM R140 در نسخه‌های مختلف با بوبین AC و DC عرضه شده است. ولتاژهای نامی متداول این خانواده برای تغذیه AC شامل 24، 48، 110، 125، 220 و 380 ولت و برای تغذیه DC شامل 12، 24، 48، 110، 125 و 220 ولت است.
محدوده ولتاژ عملکرد نامی برابر 80 تا 120 درصد مقدار نامی بوده و زمان عملکرد رله حدود 25 میلی‌ثانیه است.

مصرف توان نسخه‌های AC در فرکانس 50 هرتز حدود 4.5 ولت‌آمپر و مصرف نسخه‌های DC حدود 4 وات اعلام شده است.
انتخاب ولتاژ تغذیه باید بر اساس اطلاعات درج‌شده روی پلاک رله انجام شود؛ زیرا تمام نسخه‌های R140D دارای ولتاژ یکسان نیستند.

طراحی مکانیکی و روش نصب

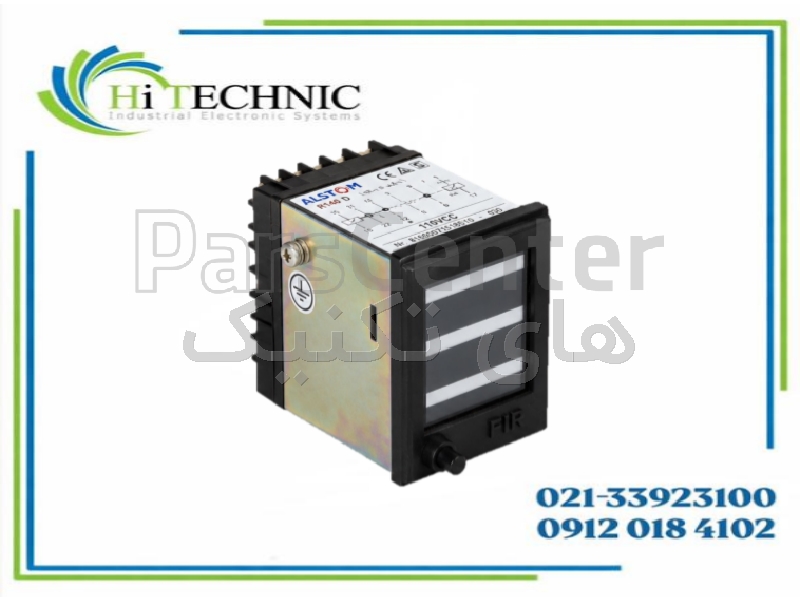

رله ALSTOM R140D دارای محفظه فلزی مقاوم، پنل جلویی مجهز به پنجره نمایش وضعیت و دکمه بازنشانی است.

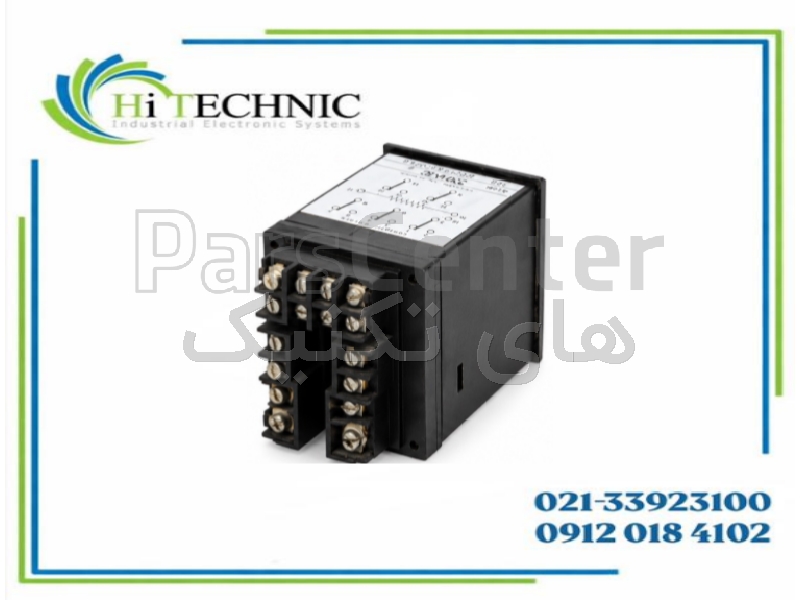

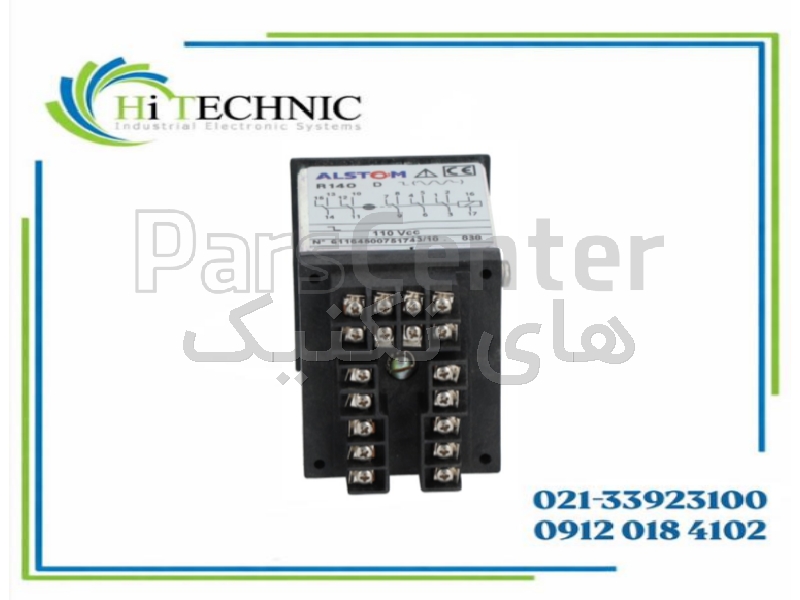

مدل D برای نصب ثابت و توکار روی پنل طراحی شده و از اتصالات Micro-Faston استفاده می‌کند. این ساختار امکان نصب رله در تابلوهای کنترل و حفاظت را فراهم می‌سازد.
مجموعه مکانیزم الکترومغناطیسی، کنتاکت‌های سوئیچینگ و سیستم نشانگر در یک محفظه یکپارچه قرار گرفته‌اند و برای استفاده در مدارهای اعلام وضعیت صنعتی طراحی شده‌اند.

کاربرد در سیستم‌های حفاظت و توزیع برق
رله آلارم پرچمی ALSTOM R140D در تابلوهای حفاظت و کنترل پست‌های برق، سیستم‌های توزیع انرژی، تجهیزات اتوماسیون نیروگاهی و مدارهای اعلام وضعیت کاربرد دارد.
این رله می‌تواند سیگنال خروجی تجهیزات حفاظتی، رله‌های کنترلی و مدارهای نظارتی را دریافت کرده و علاوه بر تغییر وضعیت کنتاکت‌ها، هشدار مربوطه را به‌صورت مکانیکی نمایش دهد.
استفاده از نشانگر مکانیکی ماندگار تا زمان بازنشانی، به اپراتور کمک می‌کند وضعیت وقوع هشدار را حتی پس از تغییر شرایط اولیه تشخیص دهد.

رله آلارم پرچمی ALSTOM R140D با برخورداری از مکانیزم الکترومغناطیسی، پنج کنتاکت تبدیلی، نشانگر مکانیکی سه‌رنگ و قابلیت بازنشانی دستی، راهکاری کاربردی برای نمایش وضعیت هشدار و انتقال سیگنال در تابلوهای حفاظت، پست‌های برق و سیستم‌های کنترل صنعتی محسوب می‌شود.

کاربردهای محصول
تابلوهای حفاظت و کنترل پست‌های برق
سیستم‌های اعلام خطا و هشدار صنعتی

تابلوهای کنترل نیروگاه‌ها و تجهیزات توزیع انرژی
مدارهای اعلام وضعیت قطع تغذیه یا عملکرد تجهیزات حفاظتی

سیستم‌های سیگنالینگ و آلارم الکترومکانیکی
تابلوهای فرمان و کنترل تجهیزات فشار متوسط و فشار قوی​
