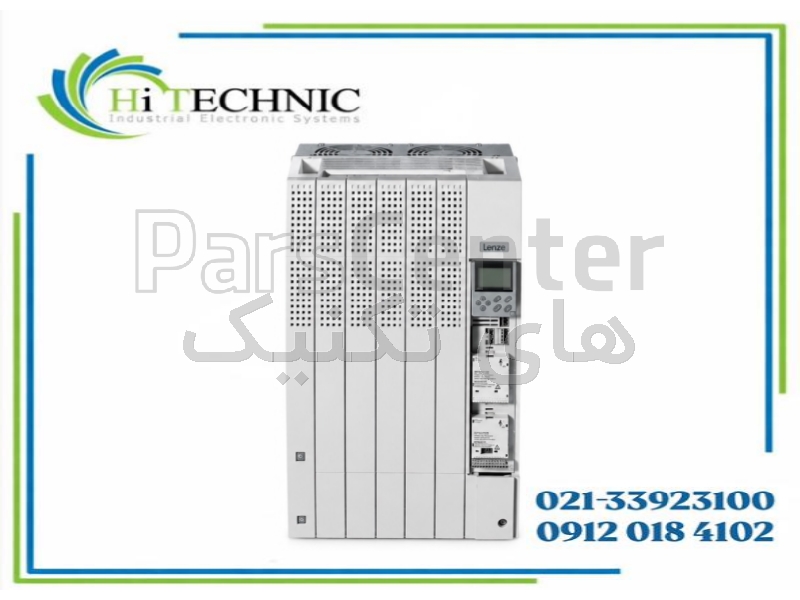

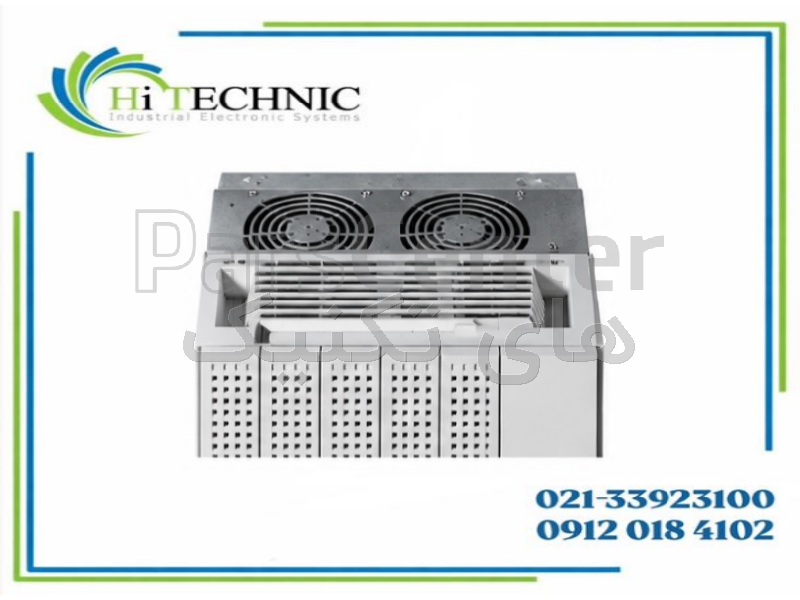

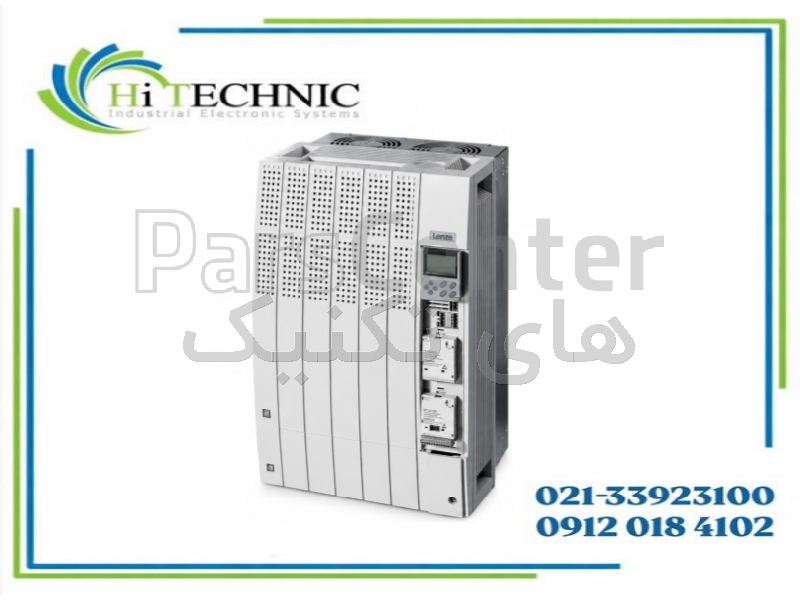

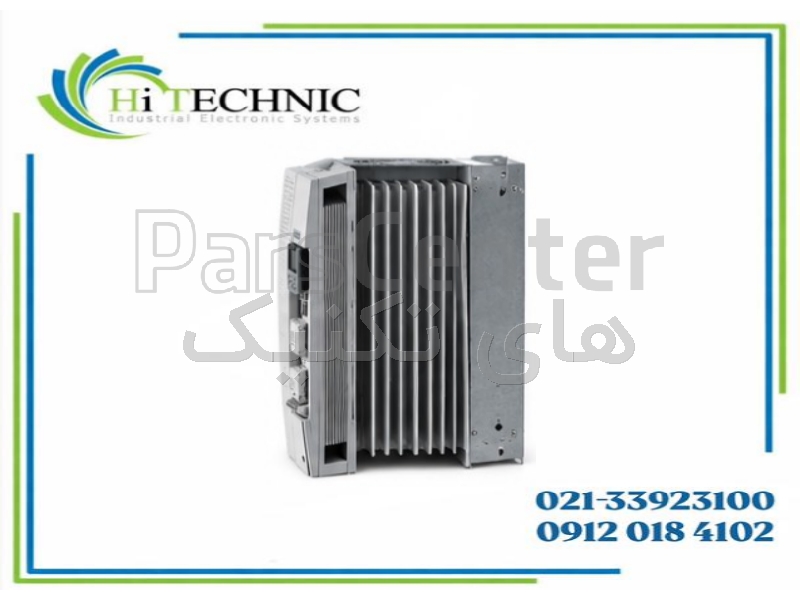

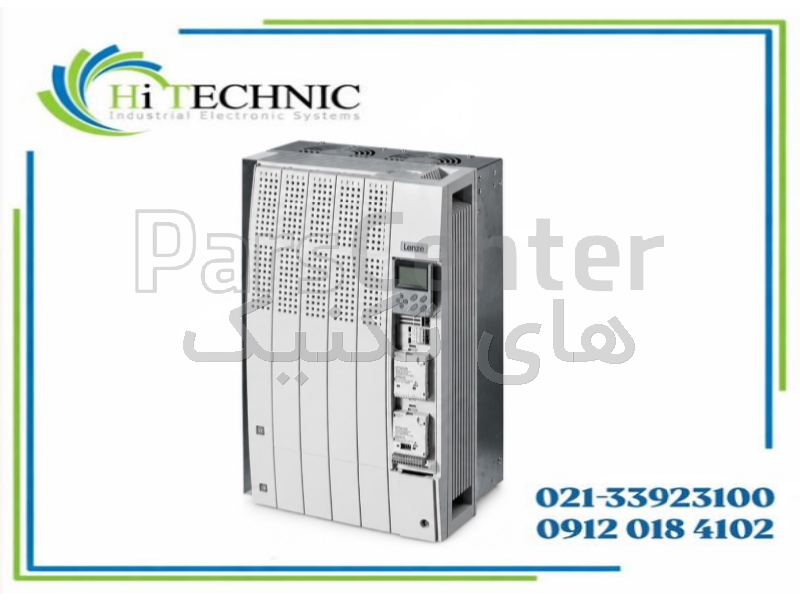

اینورتر لنز Lenze E82EV153K4B201XX4A36 توان 15 کیلووات سه فاز سری 8200 Vector

توضیحات محصول

اینورتر Lenze E82EV153K4B201XX4A36 از خانواده درایوهای کنترل دور موتور سری 8200 Vector شرکت آلمانی Lenze است که برای کنترل سرعت، گشتاور و عملکرد الکتروموتورهای صنعتی طراحی شده است. این تجهیز با توان نامی 15 کیلووات و ورودی برق سه‌فاز، امکان راه‌اندازی کنترل‌شده و تنظیم سرعت موتور را در ماشین‌آلات، خطوط تولید و سیستم‌های اتوماسیون صنعتی فراهم می‌کند.
سری 8200 Vector با بهره‌گیری از فناوری تبدیل فرکانس و کنترل الکترونیکی موتور، امکان تنظیم دقیق پارامترهای حرکتی را فراهم کرده و در کاربردهایی که نیازمند کنترل سرعت متغیر، راه‌اندازی نرم و کاهش تنش‌های مکانیکی هستند مورد استفاده قرار می‌گیرد.

سیستم کنترل سرعت و گشتاور موتور
اینورتر Lenze 8200 Vector از روش‌های کنترل ولتاژ به فرکانس (V/f) و کنترل برداری بدون سنسور بهره می‌برد. در روش V/f، ولتاژ خروجی متناسب با فرکانس تنظیم می‌شود تا شرایط مناسبی برای عملکرد موتور فراهم شود.
در کنترل برداری بدون سنسور، درایو با استفاده از مدل الکتریکی موتور و پارامترهای اندازه‌گیری‌شده، کنترل مناسب‌تری بر رفتار موتور در شرایط تغییر بار ایجاد می‌کند.
این ویژگی به‌خصوص در سیستم‌های نوار نقاله، تجهیزات انتقال مواد، ماشین‌آلات تولیدی و کاربردهایی که تغییرات بار قابل توجه دارند اهمیت دارد.

توان و مشخصات الکتریکی
مدل E82EV153K4B201 دارای توان نامی 15 کیلووات، معادل تقریبی 20 اسب بخار است و برای استفاده در شبکه‌های برق صنعتی سه‌فاز کلاس 400/500 ولت طراحی شده است.
محدوده ولتاژ تغذیه این خانواده 320 تا 550 ولت AC با فرکانس ورودی 45 تا 65 هرتز است. فرکانس خروجی دستگاه قابلیت تنظیم تا 650 هرتز را دارد که امکان کنترل سرعت موتور در محدوده تعریف‌شده توسط مشخصات مکانیکی و الکتریکی موتور را فراهم می‌کند.
جریان خروجی نامی دستگاه در شرایط مرجع و فرکانس سوئیچینگ 1 تا 4 کیلوهرتز برابر 32 آمپر است. این مقدار در فرکانس‌های سوئیچینگ بالاتر کاهش می‌یابد و انتخاب نهایی درایو باید با توجه به جریان نامی موتور و شرایط بار انجام شود.

راه‌اندازی نرم و تنظیم شتاب موتور
یکی از مزایای استفاده از اینورتر Lenze 8200 Vector، امکان تنظیم زمان شتاب‌گیری و کاهش سرعت موتور است.
این قابلیت باعث می‌شود موتور به‌جای راه‌اندازی مستقیم با سرعت نامی، مطابق یک پروفیل تنظیم‌شده شروع به حرکت کند. در نتیجه، تنش‌های مکانیکی واردشده به اجزایی مانند کوپلینگ، گیربکس، تسمه و مجموعه انتقال قدرت کاهش می‌یابد.
همچنین در فرآیندهایی که به تغییر سرعت تدریجی نیاز دارند، استفاده از اینورتر امکان تنظیم مناسب‌تر عملکرد تجهیزات را فراهم می‌کند.

قابلیت‌های حفاظتی

اینورتر Lenze E82EV153K4B201 دارای امکانات حفاظتی الکترونیکی برای پایش شرایط عملکرد موتور و درایو است.این حفاظت‌ها شامل تشخیص اضافه‌جریان، اضافه‌ولتاژ و شرایط حرارتی غیرمجاز درایو می‌شوند. تنظیم صحیح پارامترهای حفاظتی بر اساس مشخصات موتور و شرایط فرآیند، نقش مهمی در جلوگیری از آسیب تجهیزات دارد.همچنین در طراحی مدار قدرت باید از تجهیزات حفاظتی مناسب شامل فیوز، کلید حفاظتی و چوک ورودی مطابق دستورالعمل سازنده استفاده شود.

ساختار ماژولار و ارتباطات صنعتی

خانواده Lenze 8200 Vector دارای ساختار ماژولار است و بسته به تجهیزات جانبی نصب‌شده، امکان استفاده از ماژول‌های کنترلی و ارتباطی مختلف را فراهم می‌کند.این طراحی اجازه می‌دهد درایو متناسب با نیاز سیستم کنترل صنعتی و نوع ارتباط مورد استفاده پیکربندی شود.در پروژه‌های اتوماسیون، امکان کنترل سرعت و فرمان‌های حرکتی از طریق رابط‌های سازگار، قابلیت استفاده از اینورتر را در کنار PLC و سایر تجهیزات کنترلی فراهم می‌کند.

نوع دقیق رابط‌های نصب‌شده روی دستگاه باید بر اساس ماژول‌های موجود روی همان نمونه بررسی شود.

نصب و شرایط بهره‌برداری

اینورتر E82EV153K4B201 برای نصب در تابلوهای برق صنعتی طراحی شده و دارای درجه حفاظت IP20 است.در زمان نصب باید فضای کافی برای گردش هوا، دفع حرارت و دسترسی به اتصالات الکتریکی در نظر گرفته شود. همچنین رعایت فاصله‌های نصب و شرایط تهویه مطابق راهنمای سازنده برای حفظ عملکرد مناسب دستگاه ضروری است.مدل B201 از نسخه‌های بدون فیلتر EMC داخلی محسوب می‌شود و در صورت نیاز به کاهش نویز الکترومغناطیسی، انتخاب فیلتر خارجی مناسب و رعایت اصول سیم‌کشی شیلددار اهمیت دارد.

کاربرد در سیستم‌های صنعتی

اینورتر Lenze 8200 Vector توان 15 کیلووات برای کنترل دور موتور در سیستم‌های نوار نقاله، پمپ‌ها، فن‌های صنعتی، ماشین‌آلات تولیدی، تجهیزات انتقال مواد و خطوط بسته‌بندی قابل استفاده است.در سیستم‌های پمپ و فن، کنترل سرعت موتور متناسب با نیاز فرآیند می‌تواند به کاهش مصرف انرژی کمک کند. در تجهیزات انتقال مواد نیز امکان تنظیم شتاب، سرعت و کاهش سرعت، کنترل مناسب‌تری بر عملکرد مکانیکی سیستم ایجاد می‌کند.

کاربردهای محصول

کنترل دور الکتروموتورهای سه‌فاز صنعتی

خطوط تولید و ماشین‌آلات اتوماسیون

نوار نقاله و سیستم‌های انتقال مواد

پمپ‌ها و بوسترپمپ‌های صنعتی

فن‌ها و سیستم‌های تهویه صنعتی

ماشین‌آلات بسته‌بندی و فرآوری

تجهیزات میکسر و همزن صنعتی

سیستم‌های کنترل سرعت متغیر

ماشین‌آلات مجهز به PLC

کاربردهای صنعتی نیازمند کنترل شتاب و گشتاور
