سروو موتور پاناسونیک 1 کیلووات 3000 دور مدل MHMF092L1U2M سری MINAS A6 | Panasonic

توضیحات محصول

سروو موتور پاناسونیک مدل MHMF092L1U2M یکی از موتورهای پیشرفته و تخصصی سری MINAS A6 برند Panasonic است که برای استفاده در سیستم‌های کنترل حرکت، ماشین‌آلات صنعتی و تجهیزات اتوماسیون با دقت بالا طراحی شده است. این موتور از نوع AC Servo Motor بوده و با توان خروجی نامی 1000 وات، سرعت نامی 3000 دور در دقیقه و گشتاور 3.18 نیوتن‌متر، امکان کنترل دقیق موقعیت، سرعت و گشتاور را در کاربردهای مختلف صنعتی فراهم می‌کند.

سروو موتور Panasonic MHMF092L1U2M از خانواده موتورهای High Inertia یا اینرسی بالا محسوب می‌شود. این نوع طراحی برای کاربردهایی مناسب است که به کنترل پایدار حرکت، هماهنگی دقیق بین موتور و بار و عملکرد مناسب در شرایط تغییرات بار نیاز دارند. انتخاب موتور با اینرسی متناسب با بار مکانیکی می‌تواند به بهبود کیفیت کنترل حرکت و کاهش نوسانات سیستم کمک کند.

توان، سرعت و عملکرد دینامیکی موتور
یکی از مهم‌ترین ویژگی‌های سروو موتور MHMF092L1U2M، برخورداری از توان نامی 1 کیلووات است. این موتور با ولتاژ نامی 200 ولت و جریان نامی 5.7 آمپر کار می‌کند و برای راه‌اندازی به سروو درایو سازگار از خانواده MINAS A6 پاناسونیک نیاز دارد.
سرعت نامی موتور 3000 دور در دقیقه بوده و حداکثر سرعت چرخش آن به 6000 دور در دقیقه می‌رسد. این محدوده سرعت امکان استفاده از موتور را در سیستم‌های صنعتی نیازمند حرکت سریع و کنترل‌شده فراهم می‌کند.
گشتاور نامی 3.18 نیوتن‌متر و حداکثر گشتاور لحظه‌ای 11.1 نیوتن‌متر، از دیگر مشخصات مهم این محصول هستند. قابلیت ایجاد گشتاور لحظه‌ای بالا می‌تواند در فرآیندهایی مانند شتاب‌گیری، تغییر سرعت و جابه‌جایی بارهای دینامیکی مفید باشد؛ البته استفاده از این ظرفیت باید مطابق محدودیت‌های زمانی و حرارتی تعریف‌شده توسط سازنده انجام شود.

انکودر 23 بیتی و کنترل دقیق موقعیت
سروو موتور پاناسونیک MHMF092L1U2M به انکودر پیشرفته 23 بیتی مجهز شده است که امکان استفاده در سیستم‌های کنترل موقعیت مطلق و افزایشی را فراهم می‌کند.
رزولوشن این انکودر برابر با 8,388,608 موقعیت در هر دور است. این تفکیک‌پذیری بالا به سروو درایو اجازه می‌دهد اطلاعات موقعیت روتور را با جزئیات بسیار زیاد دریافت کند و کنترل حرکت را بر اساس فیدبک انکودر انجام دهد.
استفاده از انکودر با رزولوشن بالا در ماشین‌آلات CNC، تجهیزات مونتاژ اتوماتیک، دستگاه‌های برش و سیستم‌های موقعیت‌یابی صنعتی اهمیت زیادی دارد. البته دقت نهایی محور علاوه بر رزولوشن انکودر، به تنظیمات درایو، اجزای مکانیکی، لقی سیستم و شرایط بار نیز وابسته است.

طراحی High Inertia و پایداری سیستم حرکتی
مدل MHMF092L1U2M در دسته سروو موتورهای اینرسی بالا قرار می‌گیرد. ممان اینرسی روتور این موتور برابر با ‎2.03 × 10⁻⁴ کیلوگرم‌مترمربع است.
موتورهای با اینرسی بالا می‌توانند در کاربردهایی که اینرسی بار قابل‌توجه است یا پایداری سرعت و حرکت اهمیت دارد، گزینه مناسبی باشند. این طراحی با انتخاب صحیح نسبت اینرسی موتور و بار، می‌تواند به عملکرد پایدار سیستم کنترل حرکت کمک کند.
پاناسونیک نسبت اینرسی بار به روتور را برای این مدل حداکثر 15 برابر توصیه کرده است. این مقدار یکی از شاخص‌های مهم در انتخاب موتور و طراحی سیستم مکانیکی است و باید متناسب با نوع کاربرد، پروفیل حرکت و تنظیمات درایو بررسی شود.

ساختار مکانیکی و ویژگی‌های حفاظتی

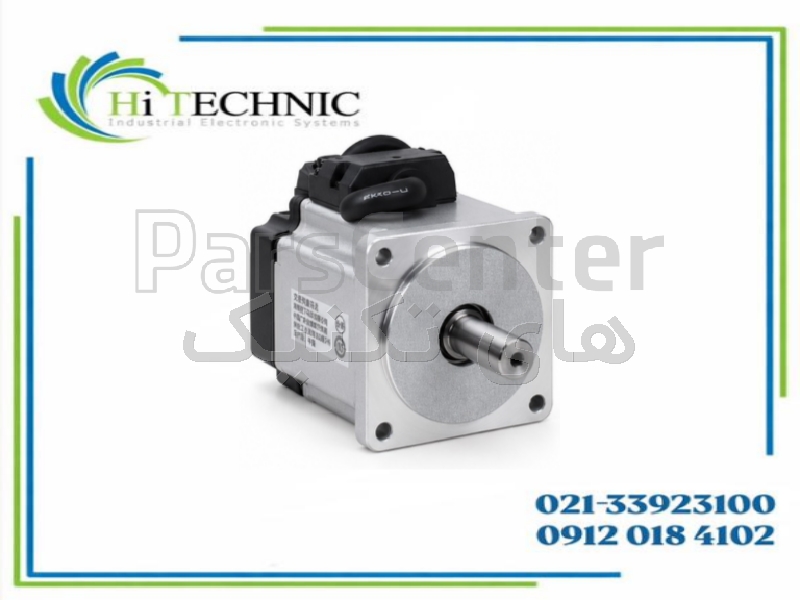

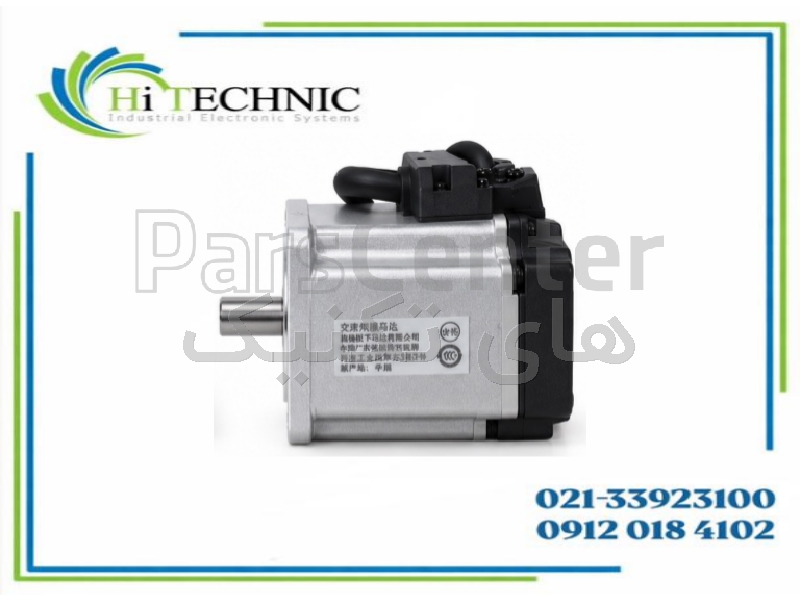

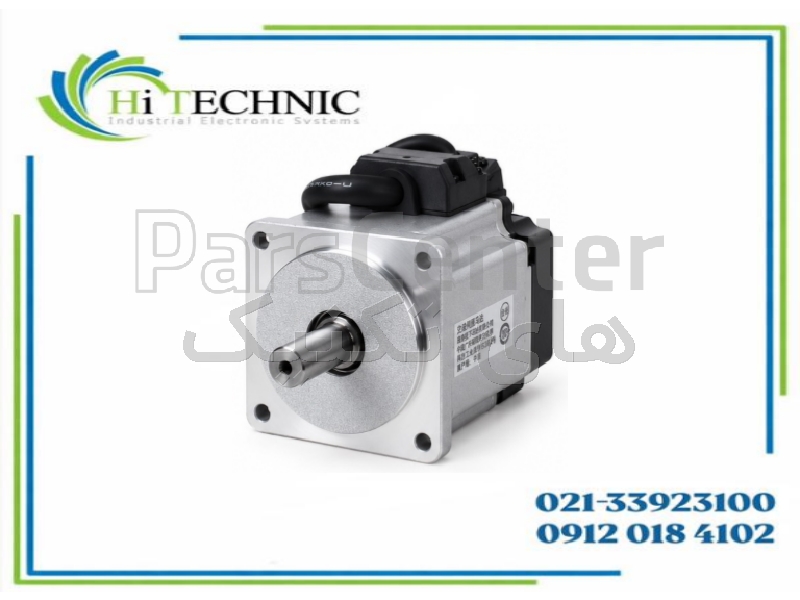

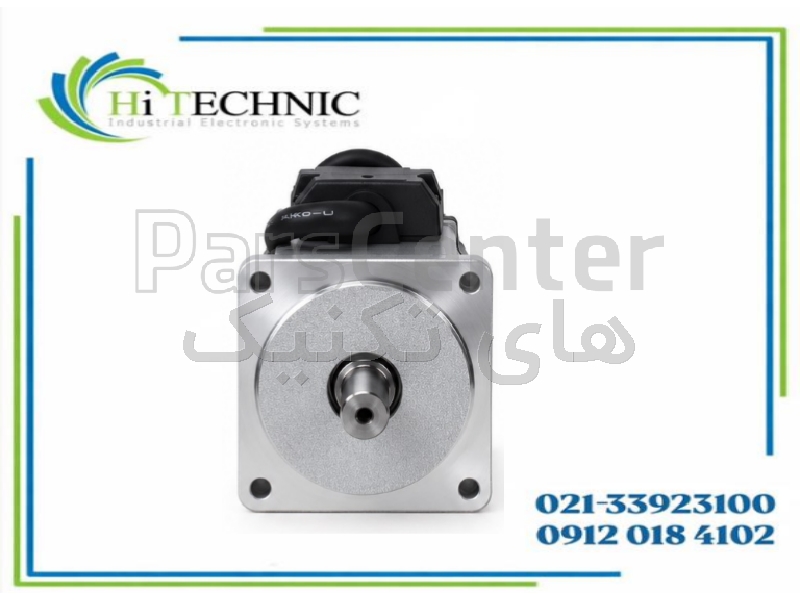

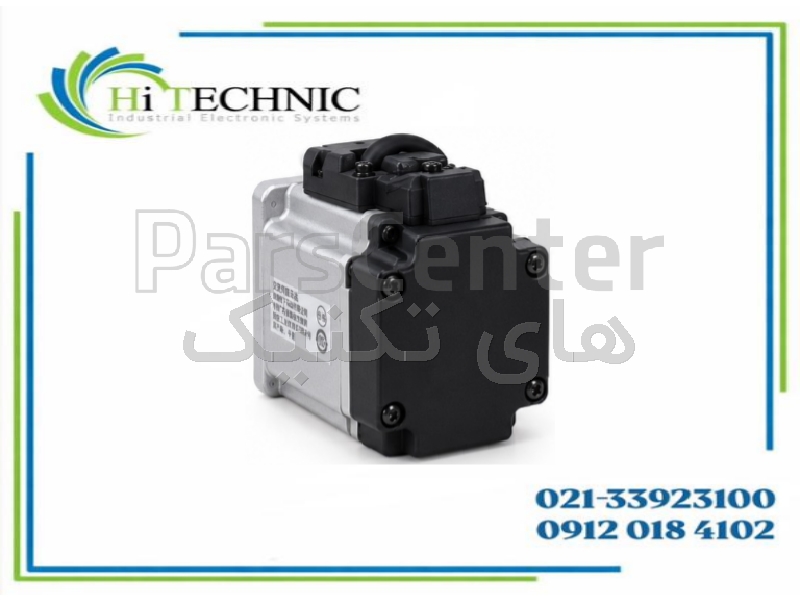

سروو موتور Panasonic MHMF092L1U2M دارای فلنج مربعی با ابعاد 80 × 80 میلی‌متر است و برای نصب روی مجموعه‌های مکانیکی صنعتی طراحی شده است. ساختار شفت خروجی از نوع جای خار‌دار با سوراخ رزوه مرکزی بوده و امکان اتصال به کوپلینگ‌ها و سایر اجزای انتقال قدرت سازگار را فراهم می‌کند.
این مدل دارای کاسه‌نمد محور (Oil Seal) است که به حفاظت از مجموعه موتور در برابر نفوذ برخی آلودگی‌ها از ناحیه محور کمک می‌کند.
درجه حفاظت بدنه موتور IP65 اعلام شده است؛ البته این درجه حفاظت شامل قسمت چرخان شفت خروجی و انتهای سیم‌ها نمی‌شود. بنابراین نصب و آب‌بندی صحیح اتصالات و کابل‌ها برای حفظ شرایط حفاظتی اهمیت دارد.
وزن تقریبی موتور 2.8 کیلوگرم بوده و ساختار فلنجی آن برای نصب در ماشین‌آلات صنعتی و مجموعه‌های حرکتی مناسب است.

سازگاری با سروو درایوهای Panasonic MINAS A6
سروو موتور MHMF092L1U2M برای عملکرد صحیح به سروو درایو سازگار نیاز دارد. این موتور با مدل‌های مشخصی از درایوهای سری MINAS A6 پاناسونیک قابل استفاده است.
از جمله درایوهای معرفی‌شده در فهرست رسمی پاناسونیک برای این موتور می‌توان به مدل‌های MDDLN55NE، MDDLN55SE، MDDLN55SG، MDDLT55NF و MDDLT55SF اشاره کرد.
بسته به نوع درایو، امکان استفاده از روش‌های کنترلی مختلف مانند ورودی پالس، ارتباط Modbus، سیگنال آنالوگ و شبکه RTEX وجود دارد. بنابراین هنگام انتخاب درایو، علاوه بر توان و ولتاژ، باید نوع رابط کنترلی و نیازهای سیستم اتوماسیون بررسی شود.

کاربرد سروو موتور در ماشین‌آلات صنعتی
سروو موتور پاناسونیک MHMF092L1U2M برای استفاده در سیستم‌های کنترل حرکت دقیق طراحی شده و می‌تواند در دستگاه‌های CNC، تجهیزات بسته‌بندی، ماشین‌آلات برش، خطوط مونتاژ اتوماتیک، سیستم‌های انتقال قطعات و محورهای موقعیت‌یابی مورد استفاده قرار گیرد.
در این کاربردها، سروو درایو با استفاده از اطلاعات فیدبک انکودر، وضعیت موتور را کنترل کرده و بر اساس فرمان کنترلر، سرعت، موقعیت یا گشتاور را تنظیم می‌کند.
این ساختار کنترلی امکان اجرای حرکت‌های تکرارپذیر و هماهنگ را در خطوط تولید فراهم می‌کند. همچنین در سیستم‌های چندمحوره، با انتخاب کنترلر و درایو مناسب می‌توان حرکت چندین محور را با یکدیگر هماهنگ کرد.

اهمیت انتخاب صحیح سروو موتور
در انتخاب سروو موتور Panasonic MHMF092L1U2M باید پارامترهایی مانند گشتاور موردنیاز، سرعت کاری، ممان اینرسی بار، شرایط شتاب‌گیری و ترمزگیری، نوع اتصال مکانیکی و مدل سروو درایو بررسی شوند.
این مدل فاقد ترمز نگهدارنده الکترومغناطیسی است؛ بنابراین برای محورهای عمودی یا کاربردهایی که نیاز به ثابت نگه داشتن بار هنگام قطع برق دارند، باید تمهیدات مکانیکی و ایمنی مناسب در نظر گرفته شود.
همچنین به دلیل طراحی High Inertia، این موتور لزوماً بهترین انتخاب برای تمام سیستم‌های نیازمند شتاب‌گیری بسیار سریع نیست و انتخاب آن باید بر اساس محاسبات دینامیکی بار صورت گیرد.
در مجموع، سروو موتور پاناسونیک مدل MHMF092L1U2M با توان 1 کیلووات، سرعت نامی 3000 دور در دقیقه، حداکثر سرعت 6000 دور در دقیقه، گشتاور لحظه‌ای 11.1 نیوتن‌متر و انکودر 23 بیتی، گزینه‌ای تخصصی برای سیستم‌های کنترل حرکت و تجهیزات اتوماسیون صنعتی محسوب می‌شود. طراحی صنعتی، ساختار مکانیکی مستحکم، قابلیت کنترل دقیق و سازگاری با سروو درایوهای سری MINAS A6 از ویژگی‌های مهم این محصول به شمار می‌روند.

کاربردهای سروو موتور Panasonic MHMF092L1U2M
استفاده در ماشین‌آلات CNC و محورهای حرکتی دقیق
کنترل موقعیت در سیستم‌های اتوماسیون صنعتی
کاربرد در دستگاه‌های بسته‌بندی اتوماتیک
کنترل حرکت ماشین‌آلات برش و فرم‌دهی
استفاده در خطوط مونتاژ صنعتی
کاربرد در ماشین‌آلات چاپ صنعتی
کنترل حرکت تجهیزات جابه‌جایی و انتقال قطعات
استفاده در دستگاه‌های مونتاژ قطعات الکترونیکی
کنترل سرعت و گشتاور در تجهیزات تولیدی
کاربرد در سیستم‌های موقعیت‌یابی چندمحوره
استفاده در ماشین‌آلات صنعتی دارای کنترلر PLC و Motion Controller
کاربرد در تجهیزات رباتیک صنعتی با طراحی مکانیکی و درایو متناسب

مزایای سروو موتور پاناسونیک MHMF092L1U2M
توان خروجی مناسب: برخورداری از توان نامی 1 کیلووات برای کاربردهای متنوع کنترل حرکت صنعتی.
کنترل دقیق موقعیت: مجهز به انکودر 23 بیتی با رزولوشن بالا برای ارسال فیدبک دقیق به سروو درایو.
سرعت چرخش بالا: سرعت نامی 3000 و حداکثر سرعت 6000 دور در دقیقه.
گشتاور لحظه‌ای بالا: امکان دستیابی به گشتاور لحظه‌ای 11.1 نیوتن‌متر برای شرایط شتاب‌گیری و بارگذاری کوتاه‌مدت.
ساختار اینرسی بالا: مناسب برای سیستم‌هایی که به هماهنگی اینرسی موتور و بار و کنترل پایدار نیاز دارند.
درجه حفاظت IP65: حفاظت بدنه موتور در برابر نفوذ گردوغبار و پاشش آب، با رعایت استثناهای اعلام‌شده توسط سازنده.
انکودر Absolute/Incremental: قابلیت استفاده از فیدبک موقعیت در دو شیوه کنترلی متناسب با پیکربندی سیستم.
دارای کاسه‌نمد محور: کمک به حفاظت مکانیکی مجموعه محور موتور.
طراحی فلنجی استاندارد: فلنج مربعی 80 میلی‌متری برای نصب روی تجهیزات مکانیکی سازگار.
سازگاری با درایوهای MINAS A6: قابلیت استفاده از چندین مدل سروو درایو پاناسونیک با رابط‌های کنترلی مختلف.
