اتصالات فولادی,استنلس استیل و اتصالات آلیاژی و اتصالات فشارقوی# FITTING

توضیحات محصول

شرکت مهندسی بازرگانی تامین پروژه ایرانیان

                   (( تاپیران ))

    تامین پایپینگ متریال صنعتی ایران

​

اتصالات پایپینگ:FITTINGS

اتصالات بخشی از لوله کشی است که برای تغییر جهت حرکت، شاخه گذاری و یا اتصال بخش ها در سیستم لوله کشی استفاده می شوند، انواع گوناگونی دارند و در سایز های مختلف و وزن های گوناگون (Schedule) مانند لوله ها ساخته می شوند اتصالات معمولا به سه دسته تقسیم می شوند. اتصالات جوشی(Buttweld)،اتصالات ساکت ولد(Socket weld)، اتصالات رزوه ای(Threaded).

Fittings

Kind Of Material: Carbon Steel (C.S), Stainless Steel (S.S), Low/ High Alloy Steel (A.S), Special Material ( Monel, Inconel, Hast alloy,

 "Size Ranges: 1/2" - 72

:Types

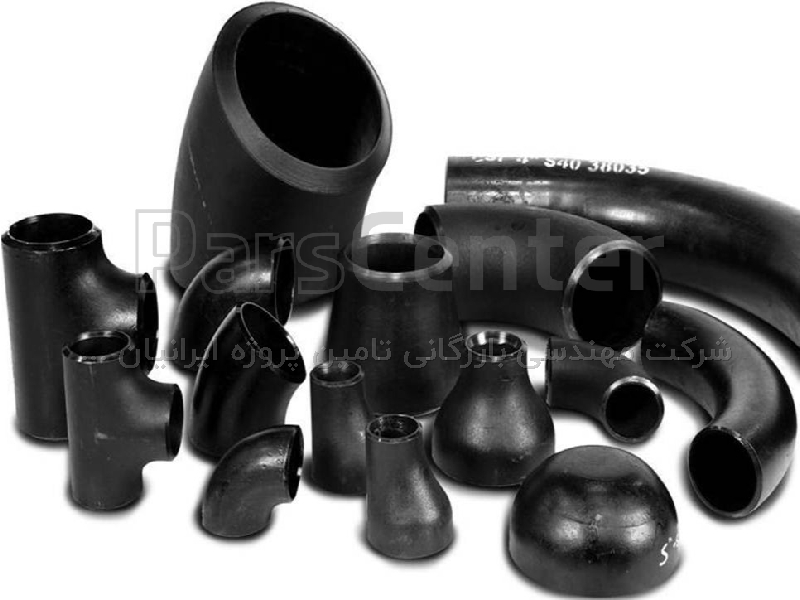

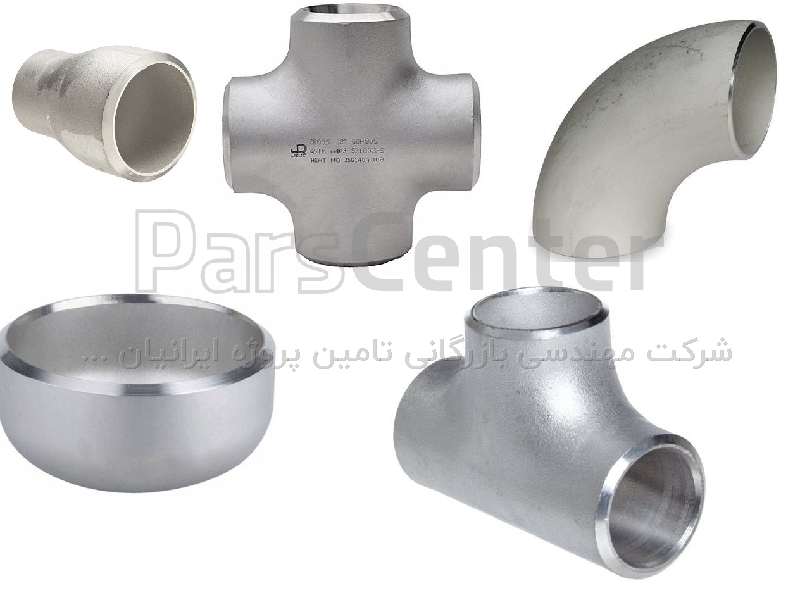

 Elbow (45/90) long / short Radius زانو 90 و 45 درجه

    Tee equal/ Reducing  سه راهی مساوی و تبدیلی

   Cross Equal / Reducing چهار راهی مساوی و تبدیلی

 Reducer Concentric / Eccentric  تبدیل هم مرکز و غیر هم مرکز

Lap Joint Stub Ends

 Cap کپ

Coupling کوپلینگ

 Union مهره ماسوره

 Hex Nipple & etc ... نیپل

Thickness: seh5s – sch160

Pressure Rating: Class 3000, 6000 and 9000

Material Standard: ASTM A234 (WPB, WPC, WP1, WP5, …), ASTM A 860(WPHY 42, 46, 52, …) ASTM A420 (WPL3, WPL6), ASTM A403 (WP304H, WP316H, …), etc

Dimension standard: ANSI/ASME (B16.9, B16.28, MSS-SP-43, MSS-SP-75, …), DIN (2605, 2615, 2616, 2617, 28011, …), BS (1460, …), etc

End Connection: Threaded (THD), socket weld (SW), butt weld (BW

​

مواد سازنده:

مانند لوله ها, اتصالات نیز از مواد گوناگونی ساخته می شوند و معمولا منطبق با جنس لوله هایی که بدان ها اتصال می یابند ساخته می شوند. بعضی از جنس Cast Ironو برخی Malleable Ironو برخی Forged Steelو بقیه حتی از صفحه های لوله شدۀ استیل ساخته می شوند. بیشترین استفاده در این میان مربوط به کربن استیل به همراه Stainless Steel, Chromes، آهن، برنج،مس، سرب، آلومینیوم، شیشه، پلی اتیلن, لاستیک و انواع گوناگون پلاستیک و مواد فلزی پلاستیک دار می باشد.

انواع اتصالات:

بطور عادی اتصالات به سه دسته اصلی تقسیم می شوند: On–Line,In–Lineو خاتمه اتصالات(End (line

اتصالات In–Lineعبارتنداز: زانویی , سه راه, کوپلینگ ,تبدیل(Reducers,Couplings,Tees Elbows ELL)

اتصالات On–Lineعبارتند از: دامنه وسیعی از O–Letها که اساسا برای ایجاد انشعاب کاربرد دارند.

اتصالات End–Lineعبارتند از اشکال مختلف کلاهک ها و درها(درپوش (CAPکه برای بستن انتهای لوله بکار می روند.

همچنین مواردی را که بعنوان جایگزین هایی برای این سه نوع مطرح می گردند.

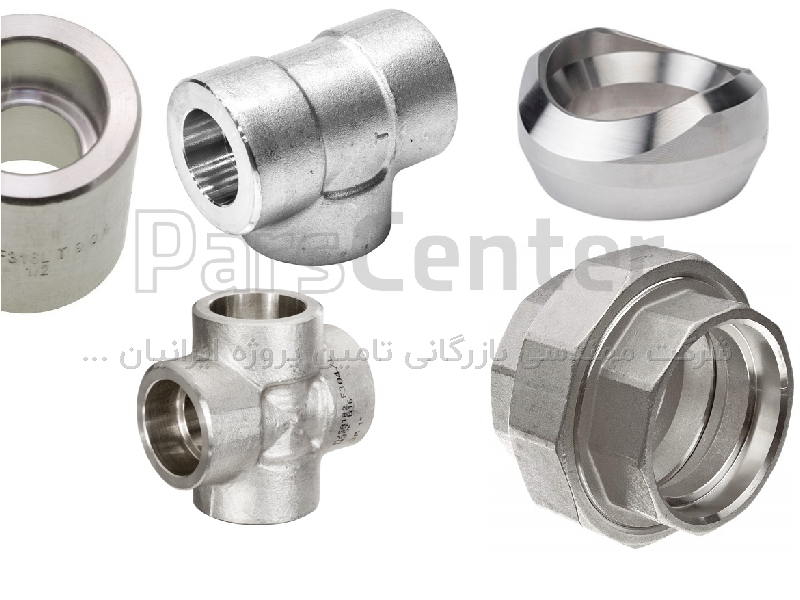

اتصالات Screwed & Socket–Welded :

این اتصالات عملکردی مشابه اتصالات ته جوش خورده دارند. فقط روش اتصال وابعاد گذاری آنها متفاوت است. به طور معمول، در سایزهای 1/2–1اینچ و کمتر استفاده می شود.

اتصالات جوشکاری شده مانند لوله با وزن, Scheduleیا ضخامت دیواره دسته بندی می شوند. بر خلاف اتصالات جوشکاری شده دو اتصال مورد بحث بر مبنای فشار دسته بندی می شوند. درگیری موج ها مانند عمق پیچ ها برای سایزهای مختلف لوله ها متفاوت است. و باید از روی جدول ابعاد تایید شده و تصویب شده، چک شود.

دسته بندی فشاری برای اتصالات Threaded :

اتصالات Cast Ironو Malleable Ironاساسا" برای هوا و سرویس های آبی با دمای پایین و فشار پایین به کار می روند. اتصالات آهنگری شده عموما" برای فشار بالاتر و دمای بالا، مثلا" برای کالاهای پیچیده تر، مورد استفاده قرار می گیرند. بیشتر اتصالات Screwedورودی های Threadsبه ازای NPTدارند. Plugو Swageاستثناء هستند که Threadهای خروجی دارند. اتصالات Socket–weldدر دو کلاس تولید می شوند:

استیل آهنگری شده lb 3000.

استیل آهنگری شده lb 6000.

اتصالات Socket–Weld، پیچ عمیقی دارند که لوله خود در آن لغزیده و تنظیم می شود. سپس جوشکاری نهایی روی سطح خارجی لوله و اتصالات انجام می شود. این نشان دهندۀ نیاز به استفاده از گیره های مخصوص یا جوش های کوچک پس از جوشکاری نهایی و به جهت تنظیم می باشد. زیر Socket، 1/16اینچ فاصله برای ایجاد امکان انبساط در نظر گرفته می شود. به این فرجه Root–Gapگفته می شود.

Swageدر داخل خود دارای پیچ نمی باشد و به جای آن در داخل پیچ چفت می شود و یا ته آن به لوله جوش داده می شود.

ابعاد این اتصالات می بایست در نمودارهای استاندارد بررسی شود و برای این نوع اتصالات هیچ روش میانبری موجود نمی باشد.
