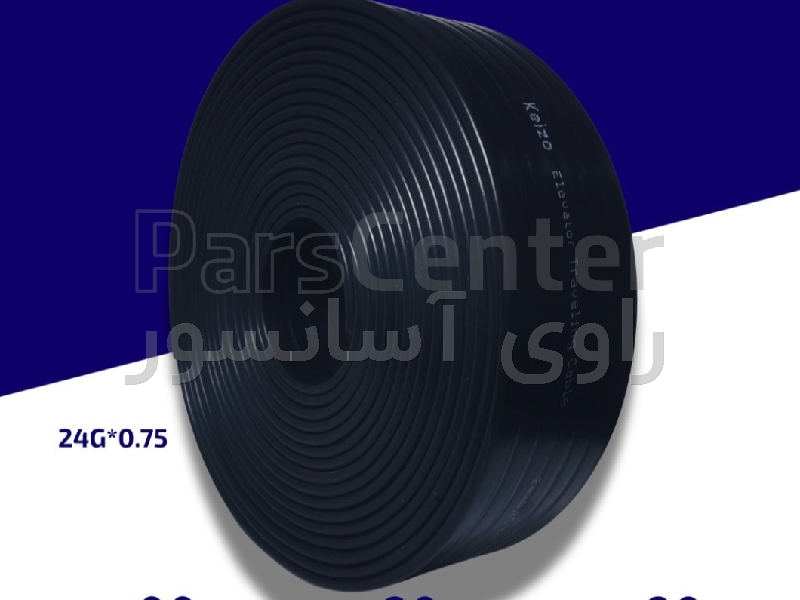

​تراول کابل آسانسور کیزو​
تراول کابل آسانسور چیست؟ بررسی عملکرد، وظایف و مشخصات یک تراول کابل استاندارد و باکیفیت

مقدمه

تراول کابل آسانسور (Elevator Traveling Cable) یکی از مهم‌ترین اجزای سیستم الکتریکی آسانسور است که وظیفه برقراری ارتباط الکتریکی بین تابلو فرمان، چاه آسانسور و کابین را بر عهده دارد.

برخلاف کابل‌های معمولی که در یک مسیر ثابت نصب می‌شوند، تراول کابل همراه با حرکت کابین آسانسور دائماً خم و باز می‌شود. به همین دلیل این کابل باید علاوه بر انتقال مطمئن جریان برق و سیگنال‌های کنترلی، در برابر خمش مداوم، کشش، پیچش، سایش و تغییرات دمایی نیز مقاومت بالایی داشته باشد.

در واقع می‌توان تراول کابل را یکی از اجزایی دانست که نقش مستقیم در ارتباط میان کابین متحرک و تجهیزات ثابت آسانسور دارد و کیفیت آن می‌تواند بر عملکرد و قابلیت اطمینان سیستم تأثیرگذار باشد.

---

تراول کابل آسانسور چیست؟

تراول کابل، کابل انعطاف‌پذیری است که از یک طرف به کابین آسانسور و از طرف دیگر به بخش ثابت سیستم، معمولاً در محدوده تابلو یا جعبه‌های اتصال، متصل می‌شود.

این کابل همراه با بالا و پایین رفتن کابین حرکت می‌کند و وظیفه انتقال مجموعه‌ای از فرمان‌ها، سیگنال‌ها، برق و اطلاعات ارتباطی را بر عهده دارد.

ساختار تراول کابل بسته به نوع آسانسور و تجهیزات مورد استفاده می‌تواند شامل تعداد مختلفی هادی باشد. همچنین ممکن است علاوه بر هادی‌های برق و کنترل، زوج‌های ارتباطی، کابل کواکسیال یا حتی فیبر نوری نیز در ساختار آن وجود داشته باشد. استاندارد EN 50214:2024 نیز امکان ترکیب هادی‌های قدرت، کنترل و واحدهای ارتباطی را در یک کابل پیش‌بینی کرده است.

---

وظایف تراول کابل آسانسور

تراول کابل تنها وظیفه انتقال برق را ندارد، بلکه معمولاً چندین عملکرد را به‌صورت هم‌زمان انجام می‌دهد.

۱. انتقال سیگنال‌های کنترلی

یکی از مهم‌ترین وظایف تراول کابل، انتقال فرمان‌ها و سیگنال‌های کنترلی بین کابین و تابلو فرمان است.

اطلاعات مربوط به تجهیزاتی مانند:

- شستی‌های داخل کابین
- سنسورها
- سیستم‌های ایمنی
- نمایشگر کابین
- تجهیزات درب
- سیستم‌های ارتباطی

می‌تواند از طریق هادی‌های تراول کابل منتقل شود.

۲. انتقال برق به تجهیزات کابین

برخی تجهیزات الکتریکی کابین نیاز به تغذیه دارند. تراول کابل می‌تواند برق مورد نیاز این تجهیزات را از سیستم ثابت آسانسور به کابین منتقل کند.

۳. انتقال اطلاعات و ارتباطات

در آسانسورهای جدید، سیستم‌های ارتباطی و انتقال داده اهمیت بیشتری پیدا کرده‌اند. بسته به طراحی سیستم، تراول کابل می‌تواند دارای زوج‌های مسی، کابل کواکسیال یا سایر واحدهای ارتباطی باشد. EN 50214:2024 نیز استفاده از واحدهای ارتباطی مختلف از جمله زوج مسی، کواکسیال و فیبر نوری را در ساختار کابل پوشش می‌دهد.

۴. حفظ ارتباط در هنگام حرکت کابین

مهم‌ترین ویژگی تراول کابل نسبت به کابل‌های معمولی این است که باید در حین حرکت کابین، اتصال الکتریکی پایدار خود را حفظ کند.

کابل ممکن است در طول عمر آسانسور بارها و بارها خم شود؛ بنابراین ساختار آن باید برای حرکت مداوم طراحی شده باشد.

---

تراول کابل چگونه کار می‌کند؟

تراول کابل معمولاً در مسیر بین کابین و بخش ثابت چاه نصب می‌شود و به‌گونه‌ای قرار می‌گیرد که با حرکت کابین، کابل نیز حرکت کند.

هنگامی که کابین به سمت بالا حرکت می‌کند، بخشی از کابل جمع یا تغییر شکل داده و هنگام پایین آمدن کابین، وضعیت آن برعکس می‌شود.

به همین دلیل، کابل دائماً تحت سیکل‌های مکانیکی قرار دارد.

این موضوع باعث می‌شود طراحی تراول کابل با کابل‌های برق معمولی تفاوت داشته باشد. هادی‌های آن باید انعطاف‌پذیری مناسبی داشته باشند و ساختار کلی کابل نیز باید بتواند تنش‌های مکانیکی ناشی از حرکت را تحمل کند.

---

اجزای اصلی تراول کابل

یک تراول کابل استاندارد معمولاً از چند بخش اصلی تشکیل می‌شود:

هادی‌های مسی

هادی‌ها معمولاً از مس انعطاف‌پذیر ساخته می‌شوند. استاندارد EN 50214:2024 برای هادی‌های قدرت و کنترل، استفاده از مس و هادی‌های انعطاف‌پذیر مطابق الزامات کلاس 5 را مشخص می‌کند.

انعطاف‌پذیری هادی اهمیت زیادی دارد، زیرا کابل در طول عمر خود بارها خم می‌شود.

عایق هادی‌ها

هر هادی دارای لایه عایق مخصوص خود است تا از اتصال کوتاه و تماس ناخواسته میان هادی‌ها جلوگیری شود.

در کابل‌های مشمول EN 50214 می‌توان از ترکیبات PVC یا مواد بدون هالوژن برای عایق استفاده کرد.

روکش خارجی

روکش خارجی از مجموعه هادی‌ها در برابر عوامل مکانیکی و محیطی محافظت می‌کند.

یک روکش باکیفیت باید در برابر:

- سایش
- خم‌شدن مداوم
- ضربه
- رطوبت
- تغییرات دمایی

مقاومت مناسبی داشته باشد.

عضو تحمل‌کننده کشش

در برخی طراحی‌ها از عضو تحمل‌کننده کشش یا Strain Bearing Member استفاده می‌شود.

این عضو می‌تواند از جنس فلزی یا  مواد نساجی باشد و برای کمک به تحمل نیروهای مکانیکی کابل مورد استفاده قرار گیرد. EN 50214:2024 هر دو نوع طراحی با و بدون عضو تحمل‌کننده کشش را پوشش می‌دهد.

برخی از برندهای خوب تراول کابل آسانسور : تراول کابل کیزو     تراول کابل فرستا   تراول کابل نرگیز ترکیه    تراول کابل mks ام کا اس  تراول کابل دت وایلر
و تراول کابل ایتاسیا

مشخصات یک تراول کابل آسانسور خوب چیست؟

انتخاب تراول کابل مناسب تنها بر اساس تعداد رشته یا قیمت آن نباید انجام شود. یک تراول کابل باکیفیت باید از نظر الکتریکی و مکانیکی برای کاربرد آسانسور مناسب باشد.

۱. انعطاف‌پذیری بالا

مهم‌ترین ویژگی تراول کابل، انعطاف‌پذیری مناسب است.

کابل باید بتواند در اثر حرکت مداوم کابین، بارها خم شود بدون اینکه هادی‌ها دچار شکست یا آسیب شوند.

به همین دلیل در کابل‌های استاندارد آسانسور از هادی‌های انعطاف‌پذیر استفاده می‌شود. EN 50214:2024 برای هادی‌های قدرت و کنترل، هادی مسی کلاس 5 را در ساختارهای مربوطه مشخص می‌کند.

۲. مقاومت مکانیکی بالا

تراول کابل در مقایسه با کابل ثابت، تحت تنش مکانیکی بیشتری قرار دارد.

بنابراین ساختار کابل، نحوه آرایش هادی‌ها، روکش و در صورت نیاز عضو تحمل‌کننده کشش باید به گونه‌ای باشد که کابل بتواند شرایط کاری آسانسور را تحمل کند.

۳. تعداد رشته مناسب

تراول کابل‌ها در تعداد رشته‌های مختلف تولید می‌شوند.

تعداد رشته مورد نیاز به نوع آسانسور و تجهیزات کابین بستگی دارد.

به عنوان مثال، یک کابل ممکن است برای مدارهای برق، کنترل و تجهیزات مختلف کابین رشته‌های جداگانه داشته باشد.

بنابراین بهتر است تعداد رشته‌ها بر اساس نقشه الکتریکی آسانسور انتخاب شود و صرفاً بر اساس قیمت یا موجودی بازار انتخاب نشود.

۴. سطح مقطع مناسب

سطح مقطع هادی‌ها نیز باید متناسب با جریان مصرفی و نوع مدار انتخاب شود.

استاندارد EN 50214:2024 برای کابل‌های تخت آسانسوری، بسته به ساختار، بازه‌هایی از 0.5 تا 4 میلی‌متر مربع را برای هادی‌های قدرت و کنترل مشخص می‌کند.

البته سطح مقطع مناسب برای یک پروژه خاص باید بر اساس جریان، طول کابل، افت ولتاژ و الزامات سیستم تعیین شود.

۵. ولتاژ نامی مناسب

یکی دیگر از مشخصات مهم، ولتاژ نامی کابل است.

EN 50214:2024 کابل‌های تخت انعطاف‌پذیر آسانسوری را در محدوده 300/500V پوشش می‌دهد و برای برخی هادی‌ها و سطوح مقطع بالاتر، محدوده 450/750V نیز در دامنه استاندارد قرار دارد.

بنابراین هنگام خرید باید ولتاژ نامی کابل با نیاز سیستم آسانسور مطابقت داشته باشد.

۶. روکش باکیفیت

روکش باید علاوه بر عایق‌کاری مناسب، توانایی تحمل شرایط مکانیکی ناشی از حرکت مداوم را داشته باشد.

در استاندارد EN 50214 امکان استفاده از PVC و همچنین مواد Halogen-Free برای عایق و روکش کابل پیش‌بینی شده است.

۷. مقاومت در برابر خمش مداوم

این ویژگی یکی از مهم‌ترین تفاوت‌های تراول کابل استاندارد با کابل‌های معمولی است.

کابلی که برای نصب ثابت طراحی شده است الزاماً برای حرکت مداوم آسانسور مناسب نیست.

تراول کابل باید بر اساس شرایط نصب، شعاع خمش، سرعت حرکت و طول آزاد کابل انتخاب شود.

---

تراول کابل تخت یا گرد؛ کدام بهتر است؟

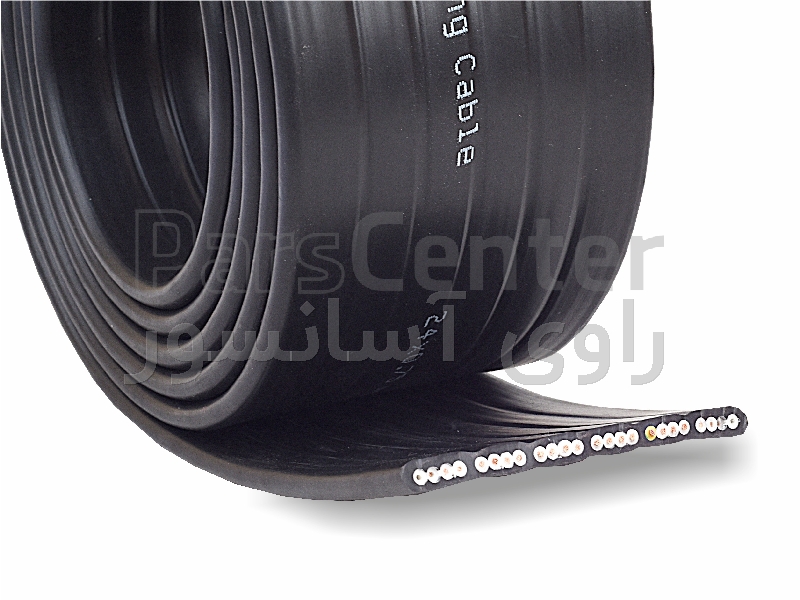

تراول کابل آسانسور در طراحی‌های مختلف تولید می‌شود که یکی از رایج‌ترین آنها نوع تخت است.

کابل تخت به دلیل شکل هندسی خود می‌تواند برای بسیاری از نصب‌های معمول آسانسور مناسب باشد.

استاندارد EN 50214:2024 به‌طور مشخص ساختار کابل‌های تخت انعطاف‌پذیر مورد استفاده در آسانسورهای مسافری و باری را پوشش می‌دهد.

اما در پروژه‌های خاص، به‌خصوص پروژه‌هایی با سرعت، ارتفاع یا شرایط مکانیکی ویژه، باید نوع کابل بر اساس مشخصات واقعی آسانسور انتخاب شود.

بنابراین نمی‌توان گفت یک نوع کابل در تمام آسانسورها بهترین انتخاب است.

---

استاندارد EN 50214 چیست؟

یکی از استانداردهای مهم در زمینه کابل‌های تخت انعطاف‌پذیر، EN 50214 است.

نسخه جدید EN 50214:2024 الزامات ساخت، مشخصات و روش‌های آزمون کابل‌های تخت انعطاف‌پذیر PVC یا بدون هالوژن را مشخص می‌کند و کاربرد آنها در آسانسورهای مسافری و باری را نیز دربرمی‌گیرد. نسخه DIN EN 50214:2025-03 نیز این استاندارد را به‌عنوان نسخه جاری در آلمان معرفی می‌کند.

این استاندارد مواردی مانند ساختار کابل، هادی‌ها، عایق، روکش، آرایش هادی‌ها و آزمون‌های مربوط به کابل را پوشش می‌دهد.

بنابراین هنگام خرید تراول کابل، بررسی انطباق محصول با استانداردهای مربوطه می‌تواند یکی از معیارهای مهم کیفیت باشد.

---

هنگام خرید تراول کابل به چه نکاتی توجه کنیم؟

برای انتخاب صحیح، بهتر است موارد زیر بررسی شوند:

1. استاندارد و مشخصات فنی کابل
2. تعداد رشته‌ها
3. سطح مقطع هادی‌ها
4. ولتاژ نامی
5. نوع هادی و میزان انعطاف‌پذیری
6. جنس عایق و روکش
7. وجود یا عدم وجود عضو تحمل‌کننده کشش
8. حداقل شعاع خمش مجاز
9. طول آزاد کابل و شرایط نصب
10. سرعت حرکت کابین
11. دمای کاری
12. نوع تجهیزات الکتریکی و سیستم ارتباطی آسانسور
13. گواهی‌ها
و نتایج آزمون‌های محصول
14. اصالت و قابلیت ردیابی محصول

---

چرا استفاده از تراول کابل نامناسب مشکل‌ساز است؟

استفاده از کابل نامناسب می‌تواند باعث بروز مشکلات مختلفی در آسانسور شود.

از جمله:

- قطع و وصل شدن سیگنال‌ها
- اختلال در ارتباط کابین با تابلو فرمان
- ایجاد خطاهای متناوب
- آسیب به هادی‌ها
- ترک‌خوردگی یا فرسودگی روکش
- کاهش عمر کابل
- ایجاد مشکلات الکتریکی و در شرایط نامناسب، خطرات ایمنی

نکته مهم این است که بسیاری از خرابی‌های تراول کابل ممکن است در ابتدا به شکل یک خطای مقطعی و نامنظم ظاهر شوند؛ بنابراین تشخیص و انتخاب صحیح کابل اهمیت زیادی دارد.

---

جمع‌بندی

تراول کابل یکی از اجزای مهم سیستم الکتریکی آسانسور است که وظیفه انتقال برق، فرمان‌های کنترلی و در بسیاری از سیستم‌ها اطلاعات ارتباطی میان کابین متحرک و تجهیزات ثابت را بر عهده دارد.

از آنجا که این کابل در تمام مدت کار آسانسور تحت حرکت و خمش قرار می‌گیرد، نمی‌توان از کابل‌های معمولی به جای تراول کابل تخصصی استفاده کرد.

یک تراول کابل مناسب باید دارای انعطاف‌پذیری بالا، هادی‌های استاندارد، مقاومت مکانیکی مناسب، عایق و روکش باکیفیت، سطح مقطع و تعداد رشته متناسب با سیستم و مشخصات فنی مناسب برای شرایط نصب باشد.

همچنین هنگام خرید، توجه به استانداردهایی مانند EN 50214 می‌تواند به انتخاب محصول مناسب‌تر کمک کند. نسخه EN 50214:2024 الزامات مربوط به کابل‌های تخت انعطاف‌پذیر مورد استفاده در آسانسورها را مشخص می‌کند و در حال حاضر نسخه‌های ملی متناظر آن نیز در اروپا منتشر شده‌اند.

در نهایت، بهترین تراول کابل لزوماً گران‌ترین کابل موجود در بازار نیست؛ بلکه کابلی است که از نظر ساختار، تعداد رشته، سطح مقطع، انعطاف‌پذیری، مقاومت مکانیکی و استانداردها دقیقاً با مشخصات آسانسور و شرایط نصب آن مطابقت داشته باشد.
