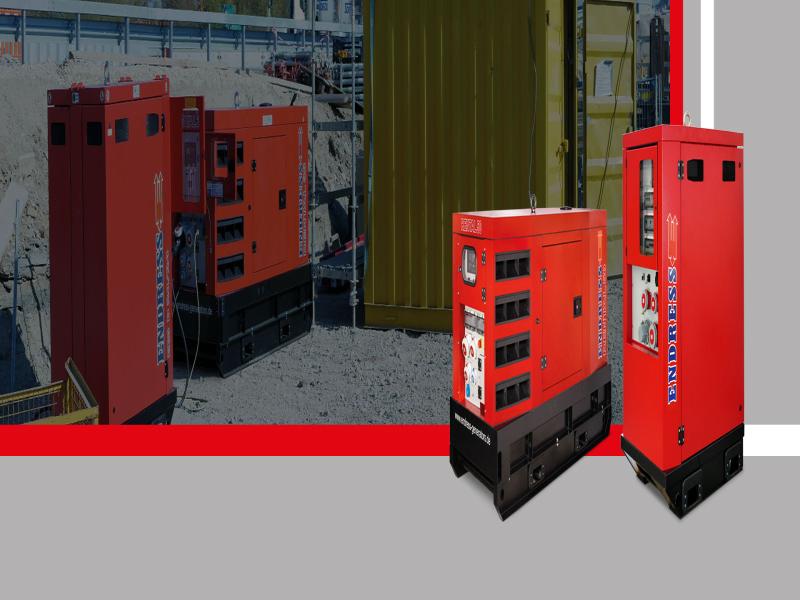

( شرکت اندریس آلمان )
تولید کننده در صنعت ژنراتور ها قوی
مشخصات
- برق خروجی :
- تک فاز، سه فاز
- شرکت سازنده :
- Endress
- مدل :
- All Model
- کشور سازنده :
- آلمان
- افزایش برق :
- ولتاژ مناسب تمامی صنایع
- کیفیت عالی :
- تیم مجرب
توضیحات محصول
ENDRESS
شرکت اندرس آلمان
فناوری و نوآوری
DUPLEX فناوری
ECOtronic
maxdrive
E-RMA برنامه نظارت از راه دور ENDRESS
فیلتر ذرات دوده
منبع تغذیه اضطراری
جالب و ارزش دانستن
موتور محرک
همزمان یا ناهمزمان: مقایسه سیستم ها
کیفیت مناسب فعلی
انواع فعلی
ایمنی برق
به طور خلاصه لوازم خانگی
موتور محرک
انواع درایو
• موتورهای بنزینی باید در نظر گرفته شوند که مولد برق باید برای استفاده جمع و جور باشد و زمانی که فقط برای دوره های متوسط برای عملکرد متغیر کار می کند ، انتظار می رود.
• موتورهای دیزلی سنگین تر و محکم ترند و بنابراین برای مدت زمان طولانی تر مناسب ترند. مصرف سوخت خاص موتورهای دیزلی کمتر است.
سیستم راه اندازی
دو نوع اساسی از سیستم های استارت وجود دارد:
• استارت عقب زدن برای لنگ زدن موتور به صورت دستی در مقابل طناب اتوماتیک از نوع پیچ در پیچ
• شروع برق از طریق سوئیچ اشتعال (بشرط وجود باتری)
چه زمانی سرعت بالا و چه زمانی سرعت کم؟
سرعت بالا:
• 3000 دور در دقیقه موتورهای بنزینی یا دیزل
• موتورهای استفاده روزانه: حدود 4 - 10 ساعت
• عمر = زمان سرویس: حدود 3،000 - 5،000 ساعت

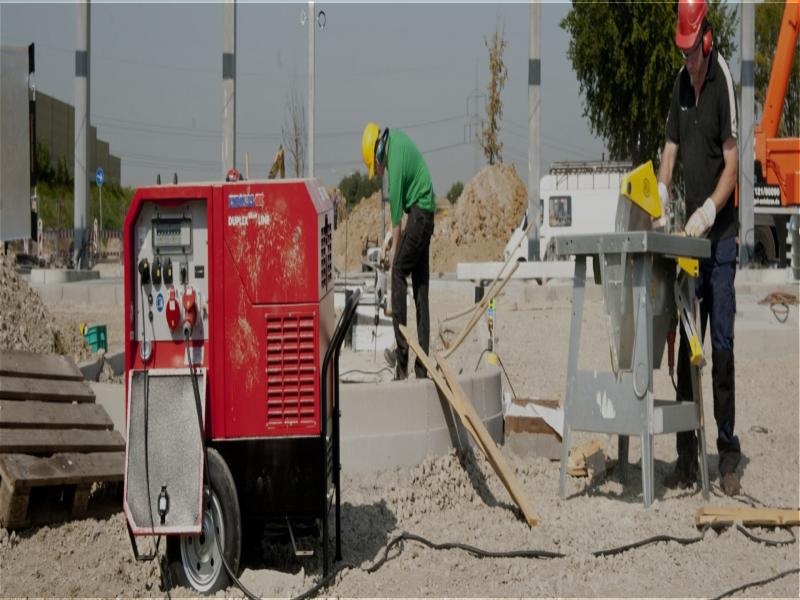

• برنامه ها: سایت های ساختمانی ، تجارت های ماهر ، ساخت جاده
دوندگان آهسته:
• موتورهای دیزلی 1500 دور در دقیقه
• موتورهای ثابت برای کار: 24 ساعت
• عمر = زمان سرویس: 10،000 - 20،000 ساعت
• برنامه ها: منبع تغذیه فعلی و اضطراری
همزمان یا ناهمزمان: مقایسه سیستم ها
| همگام | نامتقارن | |
| کاربرد | همه مصرف کنندگان اهمی و القایی | فقط مصرف کنندگان اهمی بدون محدودیت. مصرف کننده استقرا با محدودیت های قابل توجهی. |
| شروع رفتار | فارغ از مصرف کننده ، شروع بدون دردسر. ژنراتورهای تنظیم شده با ترکیب با سه برابر جریان شروع. ژنراتور DUPLEX با چهار برابر جریان شروع | شروع مشکلی با دشوارترین راه اندازی مصرف کنندگان - به خصوص برای تولیدکنندگان بدون تقویت شروع. برای ژنراتورهایی با تقویت شروع ، ابعاد ژنراتور بزرگتر مورد نیاز است. |
| ظرفیت بار | ژنراتور حتی در مصرف کنندگان القایی نیز می تواند 100٪ بار را تحمل کند و بنابراین می تواند طراحی کوچکتری داشته باشد. | با مصرف کنندگان القایی ، ژنراتور را می توان فقط تا 1/3 (بدون تقویت شروع) و 2/3 (با تقویت شروع) بارگیری کرد. |
| مقررات | تنظیم مکانیکی IP 23 ، تنظیم الکترونیکی IP 54 | کندانسور معمولاً کنترل نشده |
| کلاس محافظت | IP 23 خنک کننده داخلی وابسته به طراحی ، IP 54 خنک کننده خارجی وابسته به طراحی | IP 54 وابسته به طراحی ، خنک کننده خارجی. |
| اقدامات حفاظتی | مدار جدا شده از نظر ایمنی به عنوان محافظت شخصی قطع کننده مدار FI ضروری نیست | مدار جدا شده از نظر ایمنی به عنوان محافظت شخصی - قطع کننده مدار مورد نیاز نیست |
کیفیت مناسب فعلی
| ژنراتور ناهمزمان 230 / 400V با کنترل کندانسور | برای لوازم خانگی با جریان شروع کم ، نمی توان بیش از حد بارگذاری کرد |
| ژنراتور همزمان 230 ولت با کنترل کندانسور | برای مصرف کنندگان با شروع جریان ، برای مصرف کنندگان الکترونیکی مناسب نیست |
| ژنراتور 230 ولت همزمان با کنترل AVR (1) | ولتاژ خروجی پایدار برای مصرف کنندگان الکترونیکی ساده و همچنین لوازم خانگی با جریان شروع کم ، برای مصرف کنندگان الکترونیکی با جریان شروع بسیار بالا مناسب نیست |
| ژنراتور همزمان 400 ولت با کنترل ترکیبی (2) | مصرف کنندگان با جریان شروع بسیار زیاد ، مناسب مصرف کنندگان الکترونیکی نیستند ، هرگز برای بار نامتقارن مناسب نیستند (3) |
| ژنراتور سنکرون 230 ولت با کنترل اینورتر | قابل استفاده جهانی ، یک ولتاژ و فرکانس خروجی دقیق برای مصرف کنندگان حساس و همچنین مصرف کنندگان با جریان شروع |
| ژنراتور DUPLEX 230 / 400V با کنترل الکترونیکی | قابل استفاده در جهان / مناسب برای یک بار نامتقارن (3) ، یک ولتاژ و فرکانس خروجی دقیق برای مصرف کنندگان حساس و همچنین مصرف کنندگان با یک جریان شروع بالا (4) |
(1) AVR - تنظیم ولتاژ خودکار
(2) کنترل ولتاژ ژنراتورها از طریق یک میدان مغناطیسی اضافی انجام می شود (یک ترانسفورماتور ترکیبی در استاتور نصب شده است)
(3) بار نامتقارن به عنوان بارگیری غیر یکنواخت سه فاز ژنراتور
(4) هرچه عامل اعوجاج کوچکتر باشد ولتاژ تغذیه را تمیز می کند
انواع فعلی
| 12 ولت DC | که می تواند برای شارژ باتری استفاده شود |
| 230 ولت AC | نوع متداول جریان. تقریباً همه ابزارهای برقی ، چراغ ها و ماشین های ساختمانی و باغی را می توان روی آن کار کرد |
| 400 ولت سه فاز | مورد استفاده در خانه برای وسایلی مانند ماشین لباسشویی یا اجاق گاز ، و در اماکن ساختمانی برای مصرف کنندگان قدرتمند suxh به عنوان جرثقیل یا ساخت دایره / اره میز |
کلید اختصارات
| V | ولت | ولتاژ (12/230/400) |
| هرتز | هرتز | فرکانس (50/60) |
| آ | آمپر | قدرت فعلی |
| W | وات (x 1000 = کیلووات) | قدرت فعال (2) |
| VA | آمپر ولت (x 1000 = کیلووات) | قدرت ظاهری (1) |
| Cos | عامل خروجی اسمی تعیین شده است | ضریب قدرت (0.8-1) |
(1) توان ظاهری (3) - داده در VA یا kVA - نیرویی است که ژنراتور می تواند تولید کند
(2) توان فعال (3) - داده در W یا کیلووات - قدرتی است که می تواند از ژنراتور گرفته شود ، بسته به ضریب قدرت ژنراتور.
(3) توان راکتیو - تفاوت بین قدرت فعال و ظاهری. این برای پوشاندن جریان شروع مهم است.
ایمنی برق
کلیه ژنراتورهای تلفن همراه به عنوان استاندارد در اندازه گیری حفاظت با قطع کننده مدار با همسان سازی بالقوه طراحی شده اند. آنها مطابق با استاندارد DIN EN 12601 مطابقت دارند و هیچ زمینی برای این اقدامات محافظتی لازم نیست.
سوئیچ محافظت FI (RCD)
قطع کننده مدار FI محافظت بیشتری در برابر جریان های خطرناک ایجاد می کند. در صورت وجود جریان خطا ، منبع تغذیه را خاموش می کند. این اندازه گیری حفاظتی نیاز به ارتینگ مناسب دارد که در آن سنبله زمینی برای یکسان سازی پتانسیل توسط یک کابل زمین به پیچ زمینی ژنراتور متصل شود. به این ترتیب یک برابر سازی بالقوه ایجاد می شود.
مدار جدا شده از ایمنی - نظارت بر عایق با خاموش کردن.
اگر مقاومت عایق به حد بحرانی برسد ، لوازم خانگی خود را خاموش می کنند. عملکرد مانیتورینگ عایق از یک دکمه تست کنترل می شود. اتصال زمینی با سنبله ارت و کابل ارت دیگر دیگر لازم نیست. این تجهیزات ایمنی بالایی دارند ، به خصوص در ساخت و سازهای زیرزمینی مانند کار بر روی خطوط لوله گاز و آب (محیط مرطوب). حتی برای ساخت خط لوله مطابق با DVGW GW 308 واجب است.
IP = حفاظت بین المللی مطابق با DIN 40050
کد IP از دو رقم تشکیل شده است که میزان حفاظت مشخصی را نشان می دهد. رقم اول کلاس محافظت از لمس و محافظت از اشیا foreign خارجی را نشان می دهد و رقم دوم نشان دهنده محافظت در برابر آب و رطوبت است.
کد IP
| - | ای | محافظت نشده |
| - | 1 | چکه آب ، عمودی |
| - | 2 | قطره قطره آب ، مورب تا 15 درجه از عمودی |
| - | 3 | آب را به صورت مورب تا 60 درجه عمودی اسپری کنید |
| - | 4 | از هر جهت آب پاشیده است |
| - | 5 | جت آب ، از همه جهات |
| ای | - | محافظت نشده |
| 1 | - | اشیاء خارجی> 50 میلی متر |
| 2 | - | اشیاء خارجی> 12 میلی متر |
| 3 | - | اجسام خارجی> 2.5 میلی متر |
| 4 | - | اجسام خارجی> 1.0 میلی متر |
| 5 | - | محافظت از گرد و غبار |
به طور خلاصه لوازم خانگی
لوازم اهمی (لوازم بار فعال)
اینها مصرف کنندگانی هستند که ورودی برق خود را کاملاً به گرما یا نور تبدیل می کنند و بنابراین مشکلی برای هیچ ژنراتوری ایجاد نمی کنند. توان خروجی ذکر شده (وات) همیشه قدرت ورودی است که از ژنراتور گرفته می شود. چنین وسایلی شامل وسایل گرمایشی و صفحات گرم است.
مصرف کنندگان القایی
اینها وسایلی هستند که توسط موتور برقی هدایت می شوند. با استفاده از این دستگاههای القایی ، تلفات اصطکاکی و تلفات سیم پیچ باعث می شود که تقریباً 70٪ از توان ورودی به عنوان توان خروجی در دسترس باشد. علاوه بر این ، هنگام روشن بودن موتور ، به نیروی بیشتری احتیاج دارید. بسته به نوع دستگاه و کیفیت موتور ، این می تواند 3 تا 6 برابر قدرت ورودی باشد. از جمله این لوازم می توان به کمپرسور ، اره رومیزی و پاک کننده های فشار قوی اشاره کرد.
لوازم خازنی
این شامل مصرف کنندگان حیاتی است که به دلیل عملکرد شارژر ، می توان با استفاده از DUPLEX یا ژنراتورهای همزمان مجهز به سیستم ایمن نیرو داد. آنها شامل فلاشر یا لامپ تخلیه هستند.
