شیرآلات صنعتی چیست؟

شیرآلات صنعتی(Industrial Valves) که به اختصارولونامیده می‌شوند، تجهیزات مکانیکی هستند که برایکنترل جریان، فشار، و جهتسیالات(مایعات، گازها، یا بخار) در سیستم‌هایلوله‌کشی صنعتیو تأسیساتی طراحی شده‌اند. این شیرآلات با تنظیم، قطع و وصل، یا هدایت جریانسیال، نقش حیاتی در ایمنی، کارایی، و پایداری سیستم‌های صنعتی ایفا می‌کنند.شیرآلات صنعتی در انواع مختلفی مانندشیر کشویی(Gate Valve)،شیر توپی(Ball Valve)،شیر کروی(Globe Valve)،شیر یک‌طرفه(Check Valve)، وشیر پروانه‌ای(Butterfly Valve) تولید می‌شوند و هر نوع برای کاربردهای خاصی طراحی شده است.

ولوهابا متریال‌های باکیفیت مانندفولاد کربنی،فولاد ضد زنگ، برنج، یا آلیاژهای خاص ساخته شده و توانایی تحمل فشارها و دماهای مختلف (از -196 درجه سانتی‌گراد تا 800 درجه سانتی‌گراد) را دارند.شیرآلات صنعتیدر صنایعنفت و گاز،پتروشیمی،نیروگاه‌ها،آب و فاضلاب،ساختمان‌سازی،صنایع دریایی، وصنایع غذایی و داروییکاربرد گسترده‌ای دارند. تولید این شیرآلات مطابق استانداردهای بین‌المللی مانندASME B16.34،API 600،API 602، وBS EN 13709تضمین‌کننده کیفیت، ایمنی، و سازگاری با سیستم‌های لوله‌کشی جهانی است.

برایخرید شیرآلات صنعتیبا کیفیت برتر، دریافتمشاوره تخصصی، و اطلاع از قیمت‌های به‌روز، از طریق وب‌سایتپایپ فیتینگبا تیم فروش ما تماس بگیرید.

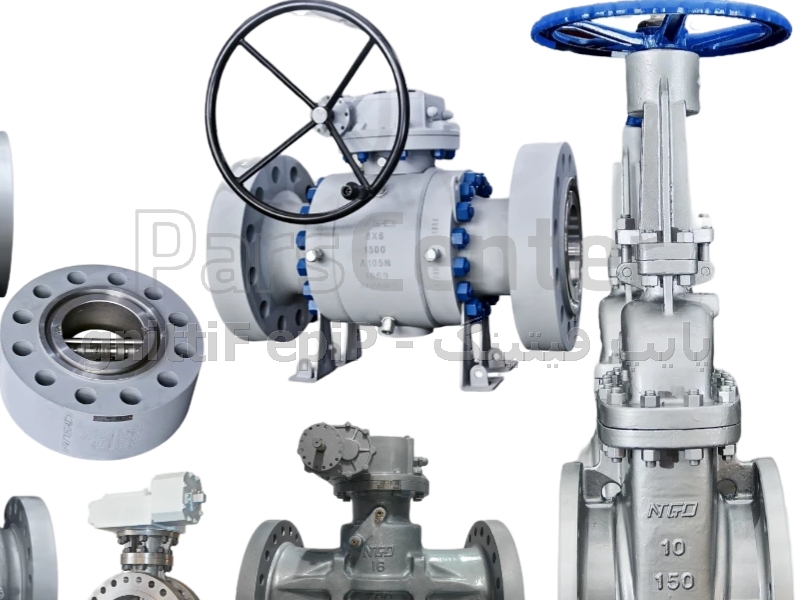

انواع شیرآلات صنعتی (ولو)

انواع ولوبر اساس عملکرد، طراحی، و کاربرد به دسته‌های مختلفی تقسیم می‌شوند. در ادامه، مهم‌ترین انواع شیرآلات صنعتی با جزئیات شرح داده شده‌اند:

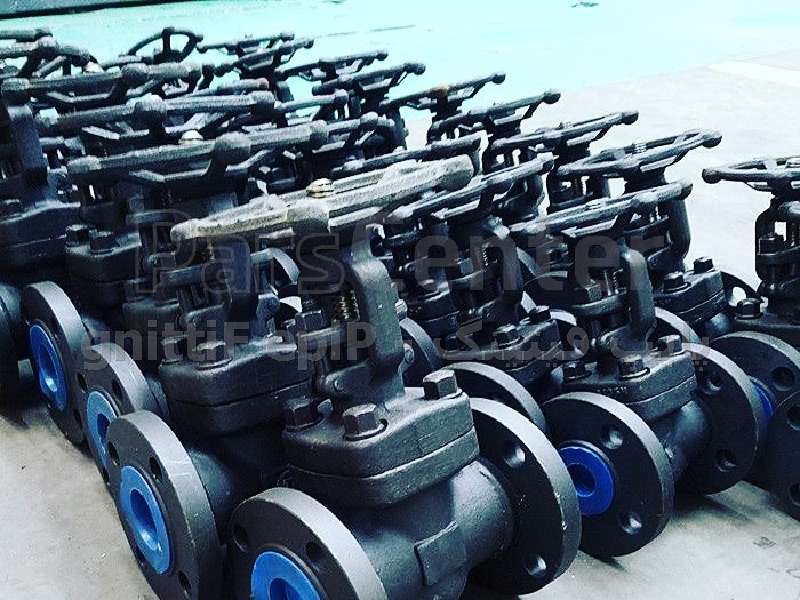

1. شیر کشویی (Gate Valve)

عملکرد: برایقطع و وصل جریان(On/Off) با حداقل افت فشار طراحی شده است. دیسک کشویی به‌صورت عمود بر جریان حرکت می‌کند.

ویژگی‌ها:

افت فشار کم در حالت کاملاً باز.

مناسب برایسیالات ویسکوزیا حاوی ذرات جامد.

غیرمناسب برای تنظیم جریان (Throttling) به دلیل فرسایش دیسک.

کاربردها: خطوط انتقالنفت و گاز،پتروشیمی،نیروگاه‌ها، و سیستم‌هایآب و فاضلاب.

کلاس فشار: 150، 300، 600، 900، 1500 (تا 250 بار).

متریال: A105 (فولاد کربنی)، A182 F316 (فولاد ضد زنگ).

استانداردها: API 600، ASME B16.34.

مزایا:آب‌بندیمطمئن، دوام بالا، مناسب برای فشار و دمای بالا.

معایب: سرعت عملکرد پایین، غیرمناسب برای تنظیم جریان.

2. شیر توپی (Ball Valve)

عملکرد: با چرخش 90 درجه‌ای یک توپ کروی با سوراخ مرکزی، جریان را قطع یا وصل می‌کند. برایکنترل جریانسریع مناسب است.

ویژگی‌ها:

عملکرد سریع و ساده.

آب‌بندیعالی حتی در فشارهای بالا.

مناسب برایسیالات خورندهبا متریال WP316.

کاربردها:نفت و گاز،پتروشیمی،صنایع شیمیایی، و سیستم‌هایگاز مایع(LNG).

کلاس فشار: 150 تا 2500 (تا 420 بار).

متریال: A105، SS316، برنج.

استانداردها: API 6D، ASME B16.34.

مزایا: عملکرد سریع،نشتیصفر، مناسب برای اتوماسیون.

معایب: گران‌تر از شیر کشویی، محدودیت در سایزهای بزرگ.

3. شیر کروی (Globe Valve)

عملکرد: برایتنظیم جریان(Throttling) و کنترل دقیق حجمسیالطراحی شده است. دیسک به‌صورت خطی حرکت می‌کند.

ویژگی‌ها:

قابلیت تنظیم دقیق جریان.

افت فشار بالاتر نسبت به شیر کشویی.

مناسب برایسیالات تمیز.

کاربردها: سیستم‌هایبخار، خنک‌کننده،نیروگاه‌ها، و خطوط شیمیایی.

کلاس فشار: 150 تا 2500.

متریال: A105، SS316، آلیاژهای خاص.

استانداردها: BS 1873، ASME B16.34.

مزایا: کنترل دقیق، دوام در دماهای بالا.

معایب: افت فشار بالا، هزینه بیشتر نسبت به شیر کشویی.

4. شیر یک‌طرفه (Check Valve)

عملکرد: به‌صورت خودکار جریان را در یک جهت مجاز کرده و از بازگشتسیال(Backflow) جلوگیری می‌کند.

ویژگی‌ها:

عملکرد خودکار بدون نیاز به اپراتور.

انواع: Swing، Lift، Ball Check.

مناسب برای سیستم‌های پمپاژ.

کاربردها:آب و فاضلاب،نفت و گاز، سیستم‌های آتش‌نشانی، ونیروگاه‌ها.

کلاس فشار: 150 تا 2500.

متریال: A105، SS316، چدن.

استانداردها: API 594، ASME B16.34.

مزایا: جلوگیری از آسیب به پمپ‌ها، نصب آسان.

معایب: غیرقابل تنظیم، احتمال گیر کردن دیسک.

5. شیر پروانه‌ای (Butterfly Valve)

عملکرد: با چرخش 90 درجه‌ای یک دیسک پروانه‌ای، جریان را قطع، وصل، یا تنظیم می‌کند. برای سایزهای بزرگ مناسب است.

ویژگی‌ها:

وزن سبک و طراحی فشرده.

افت فشار متوسط.

مناسب برایسیالات با حجم بالا.

کاربردها:آب و فاضلاب، تهویه مطبوع (HVAC)،صنایع غذایی، و سیستم‌های دریایی.

کلاس فشار: 150 تا 600.

متریال: چدن، SS316، PVC.

استانداردها: API 609، ASME B16.34.

مزایا: هزینه کم، نصب آسان، مناسب برای سایزهای بزرگ.

معایب:آب‌بندیضعیف‌تر در فشارهای بالا، محدودیت در دماهای خیلی بالا.

6. سایر انواع ولو

شیر سوزنی (Needle Valve): برایکنترل جریانبسیار دقیق در سیستم‌های ابزار دقیق.

شیر دیافراگمی (Diaphragm Valve): برایسیالات خورندهیا بهداشتی در صنایع دارویی و غذایی.

شیر ایمنی (Safety Valve): برای تخلیه فشار اضافی در سیستم‌های تحت فشار.

شیر کنترلی (Control Valve): برای تنظیم خودکار جریان با استفاده از عملگرهای پنوماتیک یا الکتریکی.

برای انتخاب نوع مناسبولوبرای پروژه خود، از طریق وب‌سایتپایپ فیتینگبا تیم تخصصی ما تماس بگیرید.

مشخصات فنی شیرآلات صنعتی

شیرآلات صنعتیبا مشخصات دقیق طراحی می‌شوند تا عملکرد ایمن و کارآمد در شرایط صنعتی سخت را تضمین کنند:

متریال‌های موجود

انتخاب متریال مناسب برایولوهابه نوعسیال، فشار، دما، و شرایط محیطی بستگی دارد:

فولاد کربنی (Carbon Steel):

استاندارد: ASTM A105، A216 WCB

کاربرد:سیالات غیرخورندهمانندنفت خام،گاز طبیعی،آب، وبخاردر دماهای متوسط (تا 425 درجه سانتی‌گراد).

مزایا: استحکام بالا، قیمت اقتصادی.

فولاد ضد زنگ (Stainless Steel):

استاندارد: ASTM A182 F316/F304

کاربرد:سیالات خورنده(اسیدها، قلیاها)، صنایعشیمیایی،غذایی، و دریایی.

مزایا:مقاومت به خوردگی، مناسب برای دماهای بالا (تا 800 درجه).

فولاد آلیاژی (Alloy Steel):

استاندارد: ASTM A182 F11/F22

کاربرد: دما و فشار بالا (تا 600 درجه)، مانندنیروگاه‌هاوپتروشیمی.

مزایا: مقاومت حرارتی و مکانیکی برتر.

چدن (Cast Iron):

استاندارد: ASTM A126

کاربرد: فشار پایین، مانندآب و فاضلابیا تهویه مطبوع.

مزایا: هزینه کم، مناسب برای سایزهای بزرگ.

برنج (Brass):

استاندارد: ASTM B62

کاربرد: سیستم‌هایآب آشامیدنییا گاز با فشار پایین.

مزایا:مقاومت به خوردگی، نصب آسان.

پوشش‌های محافظ:

اپوکسی (FBE): برایمقاومت به خوردگیدر خطوط شیمیایی یا زیرزمینی.

PTFE: برایسیالات خورندهیا بهداشتی.

گالوانیزه: برای محیط‌های مرطوب یا ساحلی.

کلاس فشار و دما

کلاس فشار(ASME B16.34):

Class 150: تا 19.6 بار (285 psi) در 38 درجه سانتی‌گراد.

Class 300: تا 51.1 بار (740 psi).

Class 600: تا 102.1 بار (1480 psi).

Class 900/1500/2500: تا 255.3/425.5/708.8 بار.

دمای کاری:

از -196 درجه سانتی‌گراد (برای LNG با WPL6) تا 800 درجه سانتی‌گراد (برای بخار با F316).

محاسبه فشار مجاز: فشار مجاز بر اساس استانداردASME B16.34و متریال تعیین می‌شود:

فرمول تقریبی: P = (S × t) / (D × SF)

P: فشار مجاز (بار)

S: تنش مجاز متریال (مگاپاسکال)

t: ضخامت دیواره بدنه (میلی‌متر)

D: قطر داخلی (میلی‌متر)

SF: ضریب ایمنی (1.5 تا 2).
