اتصالات جوشی مانیسمان بنکن از مهم‌ترین اجزای سیستم‌های لوله‌کشی صنعتی هستند که به دلیل طراحی بدون درز (Seamless) و مقاومت استثنایی در برابر فشار، دما و خوردگی، در صنایع حساس مانند نفت، گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های بخار کاربرد گسترده‌ای دارند. این اتصالات، که از لوله‌های مانیسمان تولید می‌شوند، به دلیل ساختار یکپارچه و نبود درز جوش، استحکام و ایمنی بی‌نظیری ارائه می‌دهند.
این راهنمای جامع و کاربردی شما را با تعریف، انواع، متریال‌ها، استانداردها، کاربردها، نکات انتخاب، راهنمای خرید، قیمتهای به روز، و نکات نصب و نگهداری اتصالات مانیسمان بنکن آشنا می‌کند. هدف ما ارائه محتوایی دقیق و کاربردی برای مهندسان، مدیران پروژه، خریداران تجهیزات صنعتی و افرادی است که تازه با این حوزه آشنا شده‌اند.
چرا این مقاله را بخوانید؟
- اطلاعات فنی دقیق بر اساس استانداردهای جهانی (ASME،ASTM،DIN).
- مقایسه جامع انواع اتصالات با جداول و نمودارهای بصری.
- راهنمای خرید، نصب و نگهداری برای کاهش هزینه‌ها و افزایش ایمنی.
- پاسخ به سوالات رایج برای رفع ابهامات کاربران.
- اطلاعات قیمت و تأمین از پایپ فیتینگ، فروشنده معتبر تجهیزات صنعتی.
فهرست مطالب
- اتصالات جوشی مانیسمان بنکن چیست و چگونه کار می‌کند؟
- تاریخچه و اهمیت اتصالات مانیسمان بنکن در صنایع
- اجزای اصلی و طراحی اتصالات مانیسمان
- مشخصات فنی و رده‌های ضخامت اتصالات
- استانداردهای تولید و گواهینامه‌ها
- متریال‌های مورد استفاده در اتصالات
- انواع اتصالات جوشی مانیسمان بنکن
- روش تولید اتصالات مانیسمان بنکن
- نکات کلیدی در انتخاب اتصالات مناسب
- مقایسه اتصالات مانیسمان و درزدار
- راهنمای خرید اتصالات: از نیازسنجی تا تأمین‌کننده
- قیمتهای به روز اتصالات مانیسمان بنکن
- نکات نصب و نگهداری برای عمر طولانی‌تر
- کاربردهای اتصالات در صنایع مختلف
- چالش‌های رایج و راه‌حل‌های کاربردی
- پرسش و پاسخ متداول درباره اتصالات مانیسمان بنکن
- جمع‌بندی و تماس با کارشناسان پایپ فیتینگ
1. اتصالات جوشی مانیسمان بنکن چیست و چگونه کار می‌کند؟
اتصالات جوشی مانیسمان بنکن قطعات فلزی بدون درز هستند که برای اتصال لوله‌های مانیسمان، تغییر جهت جریان، انشعاب‌گیری، تغییر سایز یا مسدود کردن خطوط لوله‌کشی صنعتی استفاده می‌شوند. این اتصالات با جوشکاری لب‌به‌لب (Butt Weld) به لوله‌ها متصل شده و به دلیل ساختار یکپارچه، مقاومت بالایی در برابر فشار، دما و خوردگی دارند.
نحوه عملکرد
- اتصال ایمن: با جوشکاری لب‌به‌لب به لوله فلزی، اتصالی محکم و بدون نشتی ایجاد می‌کنند.
- کنترل جریان: زانویی‌ها جهت جریان را تغییر می‌دهند، سه‌راهی‌ها انشعاب می‌سازند، و تبدیل‌ها سایز لوله را تنظیم می‌کنند.
- آب‌بندی: طراحی بدون درز و جوشکاری دقیق از نشتی سیال (مایع، گاز یا بخار) جلوگیری می‌کند.
تصویر پیشنهادی: دیاگرام شماتیک یک زانویی مانیسمان متصل به لوله با جوش لب‌به‌لب (Alt: اتصالات جوشی مانیسمان بنکن در پایپینگ).
2. تاریخچه و اهمیت اتصالات مانیسمان بنکن در صنایع
اتصالات مانیسمان بنکن از اوایل قرن بیستم با توسعه فرآیند تولید لوله‌های بدون درز به شکل امروزی درآمدند. این اتصالات به دلیل کیفیت بالا و رعایت استانداردهای بین‌المللی، به یکی از گزینه‌های اصلی در پروژه‌های صنعتی حساس تبدیل شده‌اند.
چرا اتصالات مانیسمان بنکن مهم‌اند؟
- ایمنی: کاهش خطر نشتی در سیالات خطرناک (مثل گاز یا مواد شیمیایی).
- دوام: مقاومت در برابر فشار و دمای بالا (تا 200 بار و 600°C).
- انعطاف‌پذیری: تنوع در انواع (زانویی، سه‌راهی، تبدیل) برای کاربردهای مختلف.
- استانداردسازی: هماهنگی با استانداردهای جهانی برای پروژه‌های بین‌المللی.
لینک داخلی: برای کنترل جریان، از شیرآلات صنعتی هماهنگ با اتصالات استفاده کنید.
تصویر پیشنهادی: اینفوگرافیک تاریخچه اتصالات مانیسمان از قرن 20 تا امروز (Alt: تاریخچه اتصالات جوشی مانیسمان).
3. اجزای اصلی و طراحی اتصالات مانیسمان
اتصالات مانیسمان بنکن از یک بدنه یکپارچه بدون درز تشکیل شده‌اند که با فرآیند نورد گرم یا سرد تولید می‌شوند. اجزای کلیدی عبارتند از:
- بدنه (Body): بخش اصلی از جنس کربن استیل، استنلس استیل یا آلیاژهای خاص.
- لبه‌های جوش (Beveled Ends): لبه‌های آماده‌شده برای جوشکاری لب‌به‌لب با لوله فلزی.
- ساختار بدون درز: حذف نقاط ضعف جوش و افزایش استحکام.
نکته طراحی: زانویی‌های شعاع بلند (Long Radius) برای کاهش تنش جریان مناسب‌اند، در حالی که تبدیل‌های صاف (Concentric) برای حفظ جریان یکنواخت طراحی شده‌اند.
تصویر پیشنهادی: دیاگرام مقطع یک سه‌راهی مانیسمان با برچسب‌گذاری اجزا (Alt: طراحی اتصالات جوشی مانیسمان).
4. مشخصات فنی و رده‌های ضخامت اتصالات
اتصالات مانیسمان بنکن بر اساس رده‌های ضخامت (Schedule) دسته‌بندی می‌شوند که نشان‌دهنده تحمل فشار و دما هستند. رده‌های رایج عبارتند از:
جدول رده‌های ضخامت و کاربردها
رده ضخامت | ضخامت دیواره (mm) | فشار تحمل (bar) | دمای کاری (°C) | کاربردهای اصلی |
|---|---|---|---|---|
SCH 40 | 3.5 - 6.5 | تا 50 | -20 تا 200 | آبرسانی، گاز کم‌فشار |
SCH 80 | 5.0 - 9.0 | تا 100 | -20 تا 400 | نفت، پتروشیمی |
SCH 160 | 8.0 - 14.0 | تا 200 | -20 تا 600 | فشار بالا، بخار |
STD | 3.0 - 5.5 | تا 40 | -20 تا 150 | کاربردهای عمومی |
SGP | 2.5 - 4.0 | تا 30 | -20 تا 100 | فشار پایین |
نکته فنی: رده‌های بالاتر (مثل SCH 160) برای شرایط بحرانی با فشار بالای 2000 psi و دمای 600°C مناسب‌اند. برای تثبیت، از بست لوله استفاده کنید.
تصویر پیشنهادی: نمودار مقایسه رده‌های ضخامت با فشار و دما (Alt: رده‌های ضخامت اتصالات مانیسمان).
5. استانداردهای تولید و گواهینامه‌ها
اتصالات مانیسمان بنکن بر اساس استانداردهای بین‌المللی تولید می‌شوند تا کیفیت، ایمنی و هماهنگی تضمین شود:
- ASTM A234 WPB: استاندارد کربن استیل برای اتصالات پایپینگ.
- ASME B16.9: استاندارد ابعادی برای اتصالات جوشی (زانویی، سه‌راهی، تبدیل).
- DIN EN 10253: استاندارد اروپایی برای اتصالات بدون درز.
- API 5L: برای اتصالات خطوط انتقال نفت و گاز.
- ISO 5251: استاندارد بین‌المللی برای اتصالات جوشی.
گواهینامه‌ها: اتصالات باکیفیت باید گواهی تست مواد (MTC)، تست فشار و تست غیرمخرب (رادیوگرافی، التراسونیک) داشته باشند.
لینک داخلی: برای اندازه‌گیری دقیق، از اقلام کنترلی و ابزار دقیق استفاده کنید.
تصویر پیشنهادی: لوگوی استانداردهای ASTM، ASME و DIN کنار یک زانویی مانیسمان (Alt: استانداردهای اتصالات جوشی مانیسمان).
6. متریال‌های مورد استفاده در اتصالات
متریال اتصالات مانیسمان بنکن به نوع سیال، فشار، دما و شرایط محیطی بستگی دارد:
- کربن استیل (ASTM A234 WPB): اقتصادی، مناسب برای فشار و دمای متوسط.
- استنلس استیل (AISI 304/316): ضد خوردگی، ایده‌آل برای سیالات اسیدی و محیط‌های مرطوب.
- فولاد آلیاژی (A335 P11/P22): مقاوم در برابر دمای بالا، مناسب برای بخار.
- آلیاژهای نیکل (Inconel, Hastelloy): برای شرایط بسیار خورنده و دمای بالا.
جدول مقایسه متریال‌ها
متریال | مزایا | معایب | کاربردها | قیمت نسبی |
|---|---|---|---|---|
کربن استیل | ارزان، مقاوم | مستعد خوردگی | نفت، گاز | پایین |
استنلس استیل | ضد خوردگی، زیبا | گران‌تر | مواد شیمیایی، غذایی | بالا |
آلیاژ نیکل | مقاومت شیمیایی بالا | بسیار گران | پتروشیمی | بسیار بالا |
فولاد آلیاژی | تحمل دمای بالا | گران‌تر از کربن استیل | نیروگاه‌ها | متوسط |
لینک داخلی: برای محافظت در برابر خوردگی، از عایق لوله استفاده کنید.
تصویر پیشنهادی: نمونه‌های اتصالات از متریال‌های مختلف (کربن استیل، استنلس استیل، نیکل) (Alt: متریال‌های اتصالات مانیسمان).

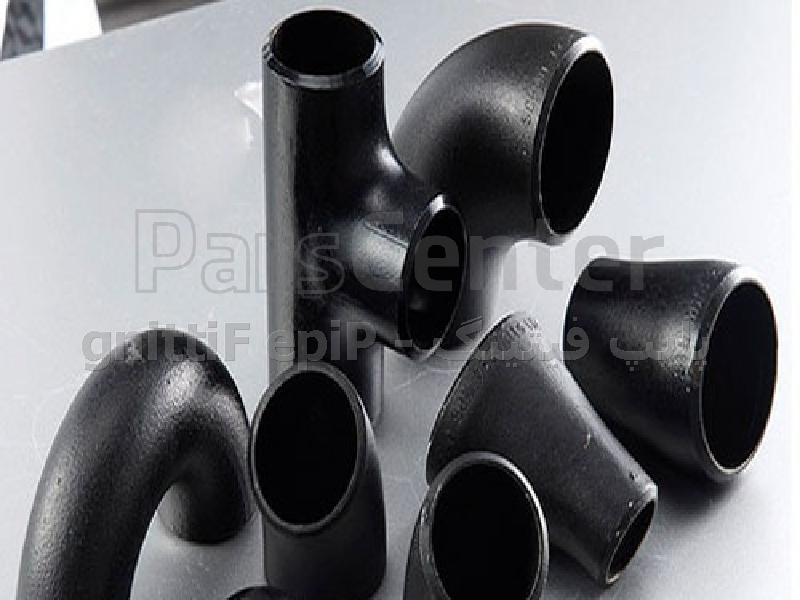

7. انواع اتصالات جوشی مانیسمان بنکن
اتصالات مانیسمان بنکن در انواع مختلف برای کاربردهای متنوع تولید می‌شوند. انواع اصلی عبارتند از:
7.1. زانویی مانیسمان بنکن (Elbow)
- طراحی: تغییر جهت جریان در زوایای 45، 90 یا 180 درجه.
- انواع: شعاع بلند (Long Radius - LR)، شعاع کوتاه (Short Radius - SR)، زانوی Return.
- مزایا: کاهش تنش جریان، مقاومت بالا.
- کاربرد: خطوط نفت، گاز، بخار، سیستم اطفای حریق.

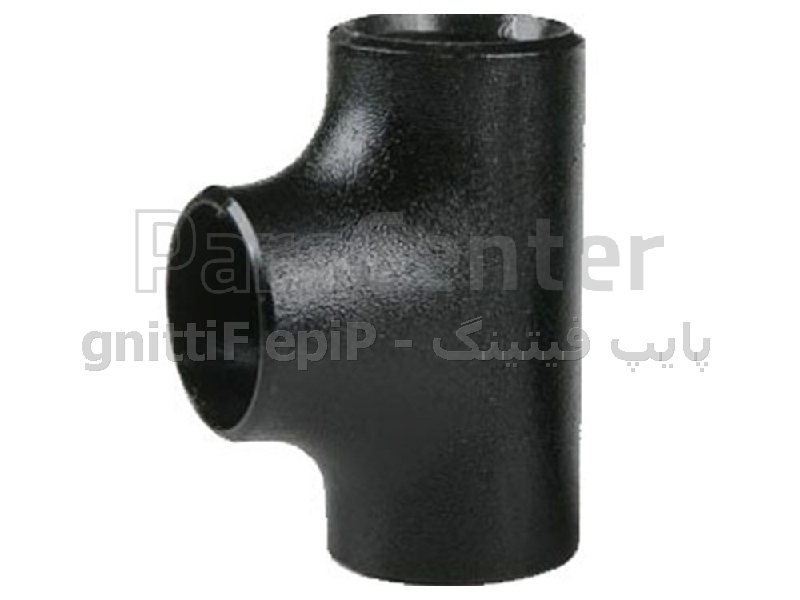

7.2. سه‌راهی مانیسمان بنکن (Tee)
- طراحی: انشعاب‌گیری از خط اصلی.
- انواع: مساوی (Equal Tee)، تبدیلی (Reducing Tee).
- مزایا: توزیع یکنواخت سیال.
- کاربرد: پالایشگاه‌ها، نیروگاه‌ها.

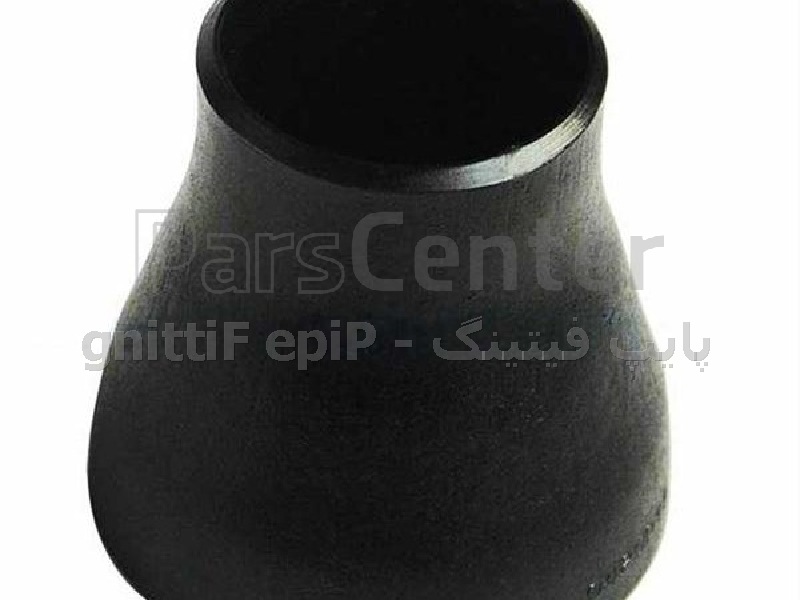

7.3. تبدیل مانیسمان بنکن (Reducer)
- طراحی: تغییر سایز لوله فلزی.
- انواع: صاف (Concentric)، کج (Eccentric).
- مزایا: کاهش نیاز به اتصالات اضافی.
- کاربرد: پمپ‌خانه‌ها، خطوط انتقال.
7.4. کپ مانیسمان بنکن (Cap)
- طراحی: مسدود کردن انتهای لوله.
- مزایا: آب‌بندی قوی، تحمل فشار بالا.
- کاربرد: انتهای خطوط، مخازن.
7.5. کراس مانیسمان بنکن (Cross)
- طراحی: انشعاب چهارطرفه.
- مزایا: مناسب سیستم‌های پیچیده.
- کاربرد: صنایع شیمیایی، پتروشیمی.
لینک داخلی: برای اتصال ایمن، از فلنج‌ها و پیچ و مهره و استاد بولت استفاده کنید.
تصویر پیشنهادی: اینفوگرافیک انواع اتصالات مانیسمان با آیکون‌های بصری (Alt: انواع اتصالات جوشی مانیسمان بنکن).
8. روش تولید اتصالات مانیسمان بنکن
اتصالات مانیسمان بنکن با فرآیندهای پیشرفته از لوله‌های بدون درز تولید می‌شوند:
- برش لوله: لوله‌های مانیسمان به قطعات کوچک برش داده می‌شوند.
- شکل‌دهی: با پرس هیدرولیک یا نورد گرم/سرد به شکل زانویی، سه‌راهی یا تبدیل درمی‌آیند.
- عملیات حرارتی: برای افزایش استحکام و حذف تنش‌های داخلی.
- پرداخت نهایی: لبه‌ها برای جوشکاری لب‌به‌لب آماده و سطح صیقل داده می‌شود.
مزایا نسبت به درزدار:
- نبود درز جوش، استحکام بالاتر.
- تحمل فشار و دمای بیشتر.
- مقاومت بهتر در برابر خوردگی.
