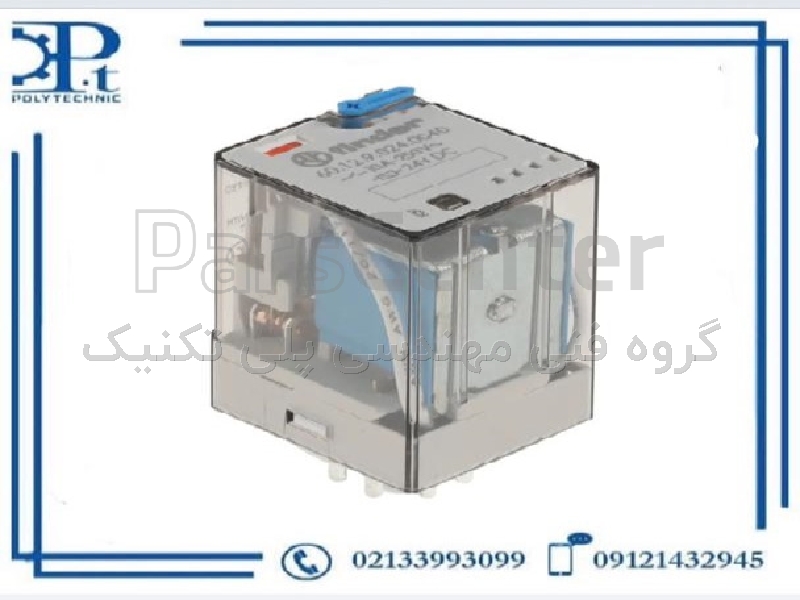

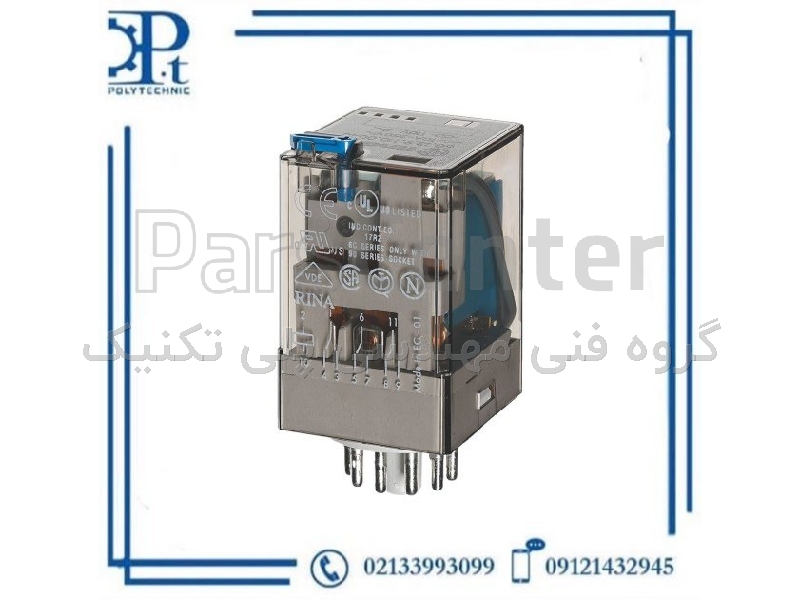

رله فیندر Finder 60.12.9.024.0040 بوبین 24VDC دو کنتاکت 10A تست‌دار
رله Finder مدل 60.12.9.024.0040 با بوبین 24VDC، دو کنتاکت تبدیلی 2CO و جریان 10A، مجهز به دکمه تست قفل‌شونده و نشانگر مکانیکی؛ مناسب تابلو برق، PLC، مدار فرمان و اتوماسیون صنعتی. برای اطلاعات بیشتر با شماره تلفن دفتر (ثابت): 02133993099 یا همراه: 09121432945 تماس بگیرید.
اطلاعات تامین کننده
گروه فنی مهندسی پلی تکنیک
تهرانتولید کننده، وارد کننده، عمده فروش، خرده فروش، خدمات
برق صنعتی، اتوماسیون صنعتی، الکترونیک قدرت، تعمیرات، تجهیزات اندازه گیری، رله فیندر، دیمر صنعتی، finder، shneider، siemens، رله Finder، سوکت رله فیندر ، رله صنعتی فیندر ، فروش رله فیندر ، تایمر فیندر ، نمایندگی فیندر در تهران
مشخصات
- برق ورودی
- تک فاز
- حداکثر جریان خروجی
- 10 آمپر
- شرکت سازنده
- فیندر FINDER
- مدل
- 601290240040
- ولتاژ ورودی
- 24 ولت
- کشور سازنده
- ایتالیا
- برند
- Finder
- مدل کامل
- 60.12.9.024.0040
- کد عددی
- 601290240040
- سری
- 60 Series / 60.12
- نوع محصول
- رله الکترومکانیکی صنعتی
- نوع نصب
- Plug-in / Socket Mount
- تعداد پایه
- 8 پایه
- ولتاژ بوبین
- 24VDC
- نوع بوبین
- DC
- مقاومت بوبین
- حدود 445Ω
- جریان بوبین
- حدود 53.9mA
- آرایش کنتاکت
- 2CO / DPDT
- تعداد کنتاکت تبدیلی
- 2
- جریان نامی کنتاکت
- 10A
- بار مقاومتی AC
- 10A / 250VAC
- بار مقاومتی DC
- 10A / 30VDC
- ولتاژ سوئیچینگ AC
- حداکثر 400VAC
- ولتاژ سوئیچینگ DC
- حداکثر 220VDC
- توان سوئیچینگ AC-1
- 2500VA
- جنس کنتاکت
- AgNi – نقره نیکل
- دکمه تست
- دارد، قفل‌شونده
- نشانگر مکانیکی
- دارد
- ابعاد تقریبی بدنه
- 36.4 × 32.5 × 54.2 mm
- محدوده دمای کاری
- حدود -40 تا +70°C
- کشور برند
- ایتالیا 🇮🇹
توضیحات محصول
رله Finder مدل 60.12.9.024.0040 از سری 60 فیندر، یک رله الکترومکانیکی صنعتی Plug-in با بوبین 24 ولت DC و دو کنتاکت تبدیلی مستقل است. این مدل برای استفاده در تابلوهای برق، مدارهای فرمان، سیستم‌های PLC، ماشین‌آلات صنعتی و تجهیزات اتوماسیون طراحی شده و به دلیل نصب سوکتی، تعویض آن بدون باز کردن سیم‌کشی اصلی تابلو به‌سادگی انجام می‌شود.
ساختار کنتاکت این رله 2CO یا DPDT است. به این معنی که دو مجموعه کنتاکت تبدیلی مستقل در اختیار مدار قرار دارد و هر مجموعه دارای Common، Normally Open و Normally Closed است. با اعمال ولتاژ 24VDC به بوبین، هر دو کنتاکت تغییر وضعیت می‌دهند و پس از قطع تغذیه، رله به حالت اولیه بازمی‌گردد.
کنتاکت‌های این مدل جریان نامی 10 آمپر دارند و برای بار مقاومتی در مدار AC تا 10A در 250VAC و در مدار DC تا 10A در 30VDC مشخص شده‌اند. حداکثر ولتاژ قابل سوئیچ نیز تا 400VAC یا 220VDC است. توان سوئیچینگ AC-1 به 2500VA می‌رسد.
بوبین DC این مدل دارای ولتاژ نامی 24VDC، مقاومت حدود 445 اهم و جریان مصرفی حدود 53.9 میلی‌آمپر است. این ویژگی آن را برای مدارهای فرمان 24 ولت DC که در PLCها و سیستم‌های اتوماسیون صنعتی بسیار متداول هستند مناسب می‌کند.
نسخه 0040 مجهز به دکمه تست قفل‌شونده و نشانگر مکانیکی است. این قابلیت برای راه‌اندازی، تست و عیب‌یابی تابلو بسیار کاربردی است؛ زیرا تکنسین می‌تواند وضعیت مکانیکی رله را مشاهده کرده و بدون ارسال فرمان الکتریکی، عملکرد کنتاکت‌ها را به‌صورت دستی بررسی کند.
کنتاکت‌ها از جنس AgNi ساخته شده‌اند که یکی از متریال‌های متداول در رله‌های صنعتی عمومی است و برای قطع و وصل بارهای مختلف در مدارهای فرمان و تجهیزات صنعتی استفاده می‌شود.
کاربردها
تابلوهای برق صنعتی
مدارهای فرمان 24VDC خروجی PLC
رله واسط سیستم‌های اتوماسیون
فرمان کنتاکتور ماشین‌آلات صنعتی
مدارهای اینترلاک کنترل پمپ و فن
تجهیزات HVAC خطوط تولید و مونتاژ
تجهیزات الکترومکانیکی
