رله فیندر کد 601380240040 11پایه 3 کنتاکت 24 ولت AC

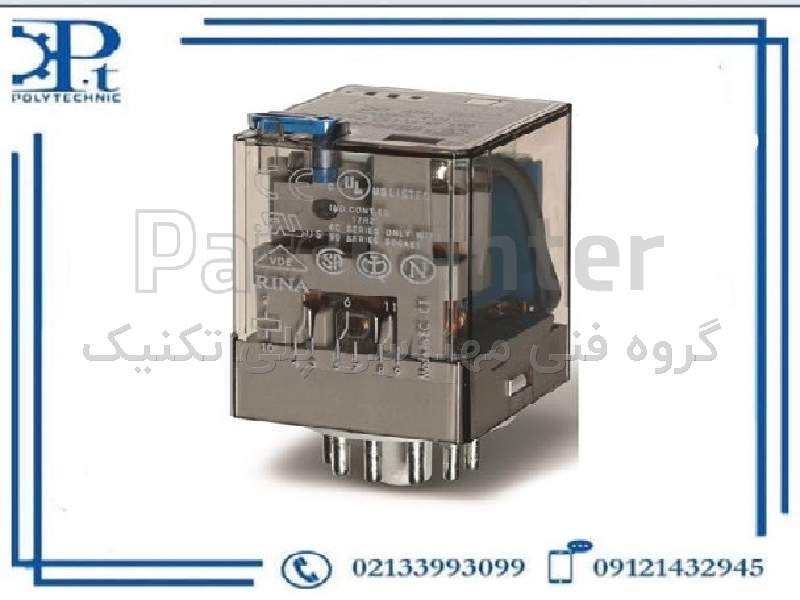

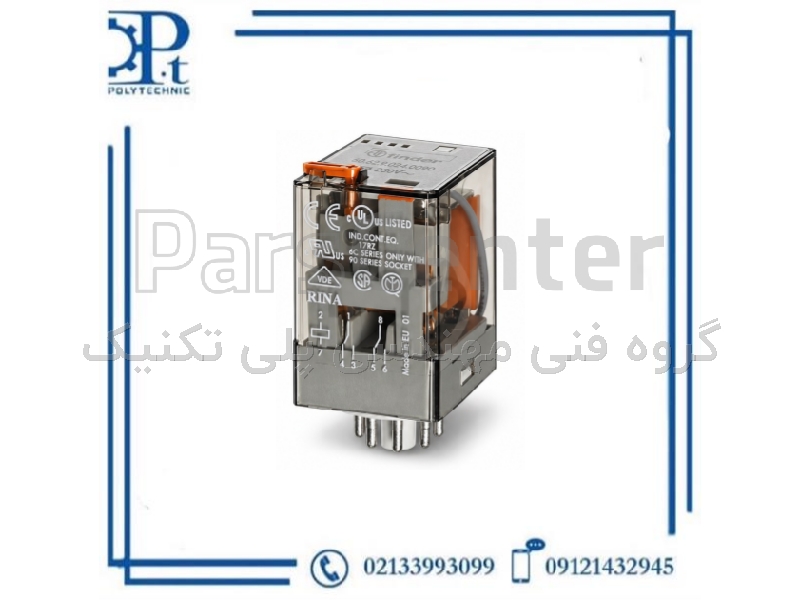

رله Finder مدل 60.13.8.024.0040 از سری 60 فیندر، یک رله الکترومکانیکی صنعتی با ساختار Plug-in، بوبین 24 ولت AC و سه کنتاکت تبدیلی مستقل است. این رله برای استفاده در تابلوهای برق، مدارهای فرمان، سیستم‌های اتوماسیون، ماشین‌آلات صنعتی و کاربردهای کنترلی طراحی شده و به دلیل برخورداری از سه کنتاکت تبدیلی، امکان کنترل هم‌زمان چند مدار را فراهم می‌کند.

ساختار کنتاکت این مدل 3CO یا 3PDT است؛ بنابراین رله دارای سه مجموعه کنتاکت مستقل شامل Common، Normally Open و Normally Closed است. این ساختار نسبت به مدل 60.12 که دارای دو کنتاکت تبدیلی است، یک مسیر کنترلی اضافی در اختیار طراح تابلو قرار می‌دهد. به همین دلیل 60.13 در مدارهای اینترلاک، فرمان چندمرحله‌ای و مدارهایی که چند سیگنال باید هم‌زمان تغییر وضعیت دهند کاربرد بیشتری دارد.

بوبین این نسخه با 24VAC در فرکانس 50/60Hz کار می‌کند و توان نامی آن حدود 2.2VA است. Finder محدوده عملکرد بوبین AC را 0.8 تا 1.1 برابر ولتاژ نامی اعلام کرده است. بنابراین این مدل برای مدارهای فرمان صنعتی 24 ولت AC مناسب است.

هر یک از کنتاکت‌های رله دارای جریان نامی 10 آمپر هستند و حداکثر جریان لحظه‌ای آنها به 20 آمپر می‌رسد. ولتاژ نامی کنتاکت 250VAC و حداکثر ولتاژ قابل سوئیچ 400VAC است. توان سوئیچینگ برای بار مقاومتی AC-1 برابر 2500VA و برای بار AC-15 در 230VAC حدود 500VA اعلام شده است.

برای بارهای DC نیز ظرفیت کنتاکت وابسته به ولتاژ است؛ در شرایط DC1، Finder برای 24VDC جریان 10A، برای 110VDC حدود 0.4A و برای 220VDC حدود 0.15A اعلام کرده است. این موضوع در انتخاب رله برای بارهای DC اهمیت زیادی دارد و نباید عدد 10A بدون توجه به ولتاژ و نوع بار استفاده شود.

نسخه 0040 دارای دکمه تست قفل‌شونده و نشانگر مکانیکی است. دکمه تست امکان بررسی دستی عملکرد کنتاکت‌ها در زمان نصب و عیب‌یابی را فراهم می‌کند و نشانگر مکانیکی نیز وضعیت عملکرد رله را به‌صورت مستقیم قابل مشاهده می‌کند.

این مدل دارای 11 پایه است و برای نصب آن باید از سوکت‌های مخصوص Type 60.13 استفاده شود. Finder برای رله‌های 60.13 سوکت‌های 90.03، 90.21، 90.23 و 90.27 را معرفی کرده است. مدل 90.23 یکی از سوکت‌های ساده و رایج این رله است و برای نصب روی ریل DIN در تابلوهای برق مناسب است.

کاربردها
​ تابلو برق صنعتی
مدار فرمان 24VAC سیستم‌های اتوماسیون
مدارهای اینترلاک رله واسط
فرمان کنتاکتور ماشین‌آلات صنعتی
کنترل چند مدار هم‌زمان سیستم‌های HVAC
کنترل پمپ و فن خطوط تولید
تجهیزات الکترومکانیکی​
