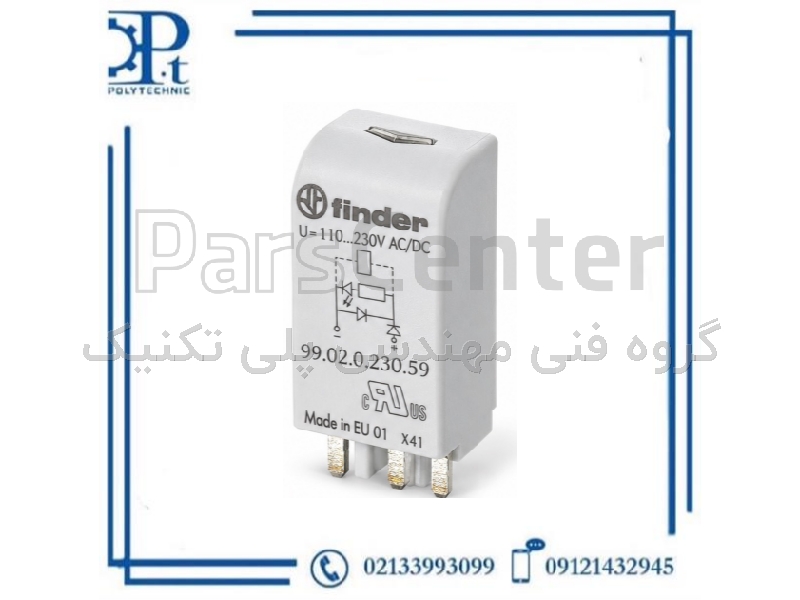

ماژول LED سبز مدل 9902023059 فیندر 110 تا 230 ولت AC/DC |99.02.0.230.59
ماژول LED فیندر 9902023059 مدل 99.02.0.230.59 با LED سبز و رنج 110 تا 240V AC/DC، مناسب نمایش وضعیت تحریک بوبین رله روی سوکت‌های Finder؛ مخصوص تابلو برق و اتوماسیون صنعتی. برای اطلاعات بیشتر با شماره تلفن دفتر (ثابت): 02133993099 یا همراه: 09121432945 تماس بگیرید.
اطلاعات تامین کننده
گروه فنی مهندسی پلی تکنیک
تهرانتولید کننده، وارد کننده، عمده فروش، خرده فروش، خدمات
برق صنعتی، اتوماسیون صنعتی، الکترونیک قدرت، تعمیرات، تجهیزات اندازه گیری، رله فیندر، دیمر صنعتی، finder، shneider، siemens، رله Finder، سوکت رله فیندر ، رله صنعتی فیندر ، فروش رله فیندر ، تایمر فیندر ، نمایندگی فیندر در تهران
مشخصات
- برق ورودی
- تک فاز
- شرکت سازنده
- فیندر FINDER
- مدل
- 9902023059
- کشور سازنده
- ایتالیا
- برند
- Finder
- مدل رسمی
- 99.02.0.230.59
- کد بدون نقطه
- 9902023059
- سری
- 99.02
- نوع محصول
- ماژول نشانگر LED رله
- عملکرد
- نمایش وجود ولتاژ روی بوبین رله
- نوع نشانگر
- LED
- رنگ LED
- سبز
- محدوده ولتاژ کاری
- 110 تا 240V
- نوع ولتاژ
- AC / DC
- کاربرد با بوبین AC
- دارد
- کاربرد با بوبین DC
- دارد
- حفاظت EMC
- ندارد
- دیود Flyback
- ندارد
- وریستور
- ندارد
- مدار RC
- ندارد
- پلاریته در کاربرد DC
- مثبت (+) به A1
- نحوه نصب
- روی سوکت سازگار Finder
- کشور برند
- ایتالیا 🇮🇹
توضیحات محصول
ماژول LED Finder مدل 99.02.0.230.59 با کد 9902023059 از سری 99.02، یک ماژول سیگنالینگ برای نمایش وضعیت تغذیه بوبین رله است. این مدل دارای LED سبز بوده و در محدوده گسترده 110 تا 240 ولت AC یا DC کار می‌کند. ماژول روی سوکت‌های سازگار رله‌های Finder نصب شده و با اعمال ولتاژ به مدار بوبین، LED روشن می‌شود و امکان مشاهده سریع وضعیت فرمان رله را در تابلو برق فراهم می‌کند.
پشتیبانی از هر دو نوع ولتاژ AC و DC باعث می‌شود این مدل برای بسیاری از مدارهای فرمان صنعتی با ولتاژهای متداول مانند 110VAC، 110VDC، 220VAC و 230VAC قابل استفاده باشد، مشروط بر اینکه ولتاژ کاری در محدوده 110 تا 240V AC/DC قرار داشته باشد.
کاربرد اصلی این ماژول Coil Indication است؛ یعنی تکنسین با مشاهده LED می‌تواند وجود ولتاژ در مدار بوبین را سریع تشخیص دهد. این قابلیت به‌خصوص در تابلوهایی که تعداد زیادی رله دارند، برای عیب‌یابی و بررسی مدار فرمان مفید است. البته روشن بودن LED صرفاً نشان‌دهنده وجود ولتاژ تحریک است و به‌تنهایی سلامت کنتاکت‌ها یا عملکرد مکانیکی رله را تأیید نمی‌کند.
این مدل هیچ مدار حفاظتی EMC ندارد. بنابراین نباید آن را با مدل‌های LED + Varistor یا LED + Diode فیندر اشتباه گرفت. Finder صراحتاً برای 99.02.0.230.59 عبارت «LED without EMC suppression» را درج کرده است.
در مدار DC باید پلاریته رعایت شود و قطب مثبت تغذیه به A1 متصل گردد. در این مدل، برخلاف ماژول دیودی 99.02.3.000.00، زمان آزادشدن یا Release Time رله افزایش پیدا نمی‌کند.
قابل اتصال روی سوکت‌های 9002، 9003، 9203، 9402، 9403، 9404، 9454، 9503و 9505، 9555، 9602، 9604، 9701، 9751، 9702، 9752
مناسب برای رله‌های سری 6012، 6013، 6232، 6233، 5532، 5533، 5534، 4031، 4051، 5261، 4452، 4462، 4661، 4652، 5632 و 5634
ولتاژ قابل اتصال به دوسر ماژول می‌تواند بین 110 الی 240 ولت AC و DC باشد.
کاربردها
مناسب برای نمایش وضعیت بوبین رله، تابلو برق صنعتی، مدارهای فرمان 110 تا 240 ولت، تابلوهای PLC، ماشین‌آلات صنعتی، خطوط تولید، سیستم‌های HVAC، تجهیزات کنترل و اتوماسیون صنعتی و عیب‌یابی مدارهای رله.
