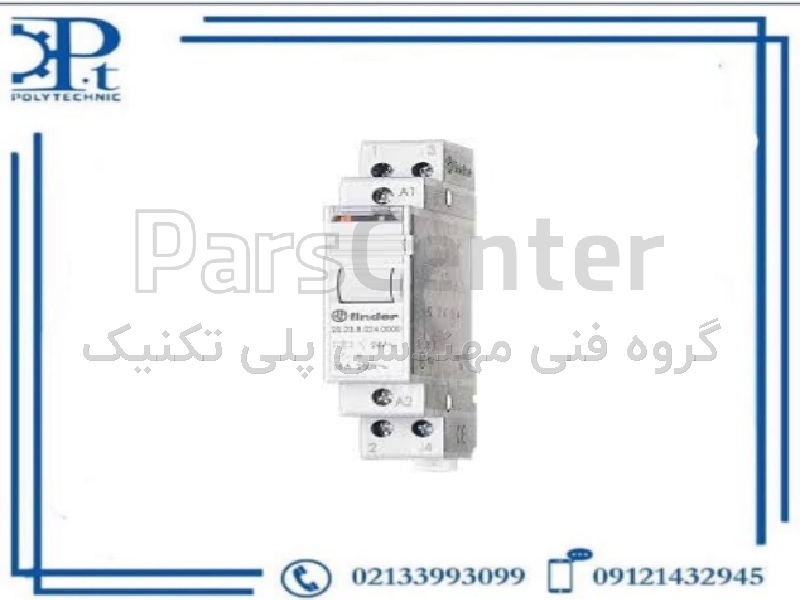

رله ضربه‌ای فیندر Finder مدل 20.21.9.024.0000 بوبین 24VDC جریان 16 آمپر تک کنتاکت 1NO

رله ضربه‌ای فیندر Finder مدل 20.21.9.024.0000 یکی از تجهیزات تخصصی کنترل روشنایی و مدارهای فرمان صنعتی از سری 20 برند FINDER ایتالیا است. این محصول با بوبین 24 ولت DC، یک کنتاکت باز (1NO) با جریان نامی 16 آمپر و مکانیزم حافظه‌دار، برای قطع و وصل مدارهای الکتریکی از طریق فرمان‌های پالسی طراحی شده است.

رله ضربه‌ای که با نام‌های رله ایمپالس، رله پله‌ای، رله حافظه‌دار، رله بی‌استیبل و Impulse Relay نیز شناخته می‌شود، برخلاف رله‌های معمولی برای حفظ وضعیت کنتاکت به تغذیه دائمی بوبین نیاز ندارد. مکانیزم داخلی رله با دریافت هر پالس مناسب، وضعیت کنتاکت را تغییر می‌دهد و پس از پایان فرمان، در وضعیت جدید باقی می‌ماند.

نحوه عملکرد رله ضربه‌ای فیندر 20.21.9.024.0000
این مدل دارای مکانیزم دوحالته و یک کنتاکت باز است. در وضعیت اولیه، کنتاکت باز بوده و مدار مصرف‌کننده قطع است. با اعمال اولین پالس ولتاژ 24VDC به بوبین، مکانیزم داخلی تحریک شده و کنتاکت خروجی بسته می‌شود.
پس از قطع پالس، کنتاکت همچنان در وضعیت بسته باقی می‌ماند و برای حفظ این حالت نیازی به جریان دائمی بوبین وجود ندارد.
با اعمال پالس بعدی، مکانیزم مجدداً تغییر وضعیت می‌دهد و کنتاکت باز می‌شود. این عملکرد در فرمان‌های بعدی به‌صورت متناوب تکرار خواهد شد.
در نتیجه می‌توان با استفاده از چند شستی لحظه‌ای یا خروجی پالسی کنترلر مناسب، وضعیت یک مدار الکتریکی را از نقاط مختلف کنترل کرد.

بوبین 24 ولت DC و کاربرد آن در مدارهای فرمان
یکی از ویژگی‌های مهم مدل 20.21.9.024.0000 استفاده از بوبین 24 ولت جریان مستقیم است.
ولتاژ فرمان 24VDC در بسیاری از تابلوهای کنترل صنعتی، تجهیزات اتوماسیون و سیستم‌های PLC کاربرد دارد. این ویژگی امکان استفاده از رله را در مدارهایی فراهم می‌کند که فرمان‌های کنترلی با تغذیه 24 ولت DC تولید می‌شوند.
مطابق مشخصات فنی، مقاومت بوبین این رله 105 اهم و جریان نامی آن حدود 230 میلی‌آمپر است. بنابراین در صورت استفاده از خروجی PLC یا ماژول واسط برای ارسال پالس، ظرفیت جریان خروجی باید با نیاز بوبین مطابقت داشته باشد.
همچنین هنگام اتصال بوبین DC باید پلاریته و نوع مدار فرمان مطابق نقشه سازنده رعایت شود.

کنتاکت خروجی 16 آمپر
رله ضربه‌ای فیندر مدل 20.21.9.024.0000 دارای یک کنتاکت باز با ظرفیت جریان نامی 16 آمپر است.
جنس کنتاکت از آلیاژ نقره و نیکل (AgNi) بوده و برای قطع و وصل بارهای الکتریکی در شرایط تعیین‌شده توسط سازنده طراحی شده است.
ولتاژ نامی کنتاکت 250 ولت AC و حداکثر ولتاژ سوئیچینگ 400 ولت AC اعلام شده است. ظرفیت سوئیچینگ در بار مقاومتی AC1 نیز 4000VA است.
بااین‌حال، ظرفیت واقعی قابل استفاده به نوع مصرف‌کننده وابسته است. برای مثال، چراغ‌های LED، منابع تغذیه سوئیچینگ، ترانسفورماتورها و بارهای القایی ممکن است هنگام راه‌اندازی جریان بیشتری از جریان کار عادی ایجاد کنند.
به همین دلیل، برای انتخاب صحیح رله باید نوع بار و جریان هجومی آن مطابق اطلاعات فنی سازنده بررسی شود و تنها به عدد 16 آمپر اکتفا نشود.

کنترل روشنایی از چند نقطه
یکی از کاربردهای اصلی رله ضربه‌ای Finder 20.21.9.024.0000 کنترل روشنایی از چند محل مختلف است.
در یک مدار روشنایی چندنقطه‌ای می‌توان چند شستی لحظه‌ای را در نقاط مختلف ساختمان یا مجموعه صنعتی نصب کرد. فشردن هر شستی باعث ارسال یک پالس به بوبین رله شده و وضعیت کنتاکت را تغییر می‌دهد.
در این ساختار، امکان روشن و خاموش کردن یک مجموعه چراغ از چند نقطه فراهم می‌شود، بدون اینکه لازم باشد در تمام نقاط از کلیدهای تبدیل یا صلیبی استفاده شود.
این روش برای راهروها، سالن‌ها، انبارها، ساختمان‌های تجاری، کارگاه‌ها و محیط‌هایی که چند محل فرمان دارند کاربردی است.
مزیت استفاده از بوبین 24VDC در این مدارها، امکان جداسازی مدار فرمان کم‌ولتاژ از مدار بار با ولتاژ بالاتر، مطابق طراحی و الزامات حفاظتی سیستم است.

عملکرد حافظه‌دار و کاهش مصرف بوبین
در رله‌های معمولی، برای باقی ماندن کنتاکت در وضعیت تحریک‌شده معمولاً لازم است بوبین به‌صورت مداوم برق داشته باشد.
اما رله ضربه‌ای فیندر با استفاده از مکانیزم بی‌استیبل یا حافظه‌دار، وضعیت خود را پس از دریافت یک پالس حفظ می‌کند.
این ویژگی نیاز به تغذیه دائمی بوبین را حذف کرده و باعث کاهش مصرف انرژی بخش فرمان در زمان حفظ وضعیت می‌شود.
همچنین در صورت قطع تغذیه فرمان، وضعیت مکانیکی کنتاکت تغییر نمی‌کند. بااین‌حال، عملکرد مصرف‌کننده همچنان به وجود برق در مدار قدرت وابسته است.
این ویژگی باید در طراحی سیستم‌های کنترلی مورد توجه قرار گیرد؛ زیرا پس از بازگشت برق، وضعیت کنتاکت ممکن است همان وضعیت پیش از قطع برق باشد.

نصب روی ریل DIN و طراحی ماژولار
مدل 20.21.9.024.0000 برای نصب روی ریل DIN استاندارد 35 میلی‌متری طراحی شده است.
بدنه ماژولار با عرض تقریبی 17.5 میلی‌متر، فضای کمی از تابلو برق اشغال می‌کند و امکان نصب منظم تجهیزات در کنار یکدیگر را فراهم می‌سازد.
اتصال سیم‌ها از طریق ترمینال‌های پیچی انجام می‌شود. این نوع اتصال در تابلوهای توزیع و فرمان صنعتی رایج است و امکان اجرای سیم‌کشی منظم را فراهم می‌کند.
در زمان نصب باید سطح مقطع سیم، گشتاور بستن ترمینال و فاصله‌های ایمنی بر اساس دستورالعمل سازنده رعایت شود.

دکمه تست و نشانگر مکانیکی
این رله دارای دکمه تست و نشانگر مکانیکی وضعیت است.
نشانگر مکانیکی امکان مشاهده وضعیت کنتاکت را برای تکنسین فراهم می‌کند و در زمان راه‌اندازی، بررسی مدار یا عیب‌یابی کاربرد دارد.
دکمه تست نیز برای بررسی عملکرد مکانیزم رله در شرایط مجاز طراحی شده است.
وجود این امکانات باعث می‌شود بررسی اولیه وضعیت تجهیز و تشخیص خطاهای احتمالی در مدار آسان‌تر انجام شود.

کاربرد در تابلوهای PLC و اتوماسیون صنعتی
رله ضربه‌ای 24 ولت DC فیندر می‌تواند در سیستم‌های کنترلی سازگار با فرمان پالسی مورد استفاده قرار گیرد.
در تابلوهای PLC، خروجی کنترلر یا یک رله واسط مناسب می‌تواند فرمان پالسی لازم برای تغییر وضعیت رله ضربه‌ای را فراهم کند.
در این شرایط، مدار فرمان 24VDC و کنتاکت قدرت باید مطابق نقشه الکتریکی به یکدیگر متصل شوند.
با توجه به جریان حدود 230 میلی‌آمپر بوبین، لازم است ظرفیت خروجی کنترلر بررسی شود. در صورت کافی نبودن جریان خروجی PLC، می‌توان از رله واسط یا مدار درایور مناسب استفاده کرد.
همچنین رله ضربه‌ای یک تجهیز سوئیچینگ حافظه‌دار است و نباید آن را به‌عنوان تجهیز ایمنی برای توقف اضطراری یا حفاظت افراد، بدون طراحی ایمنی مستقل و مناسب به کار برد.

تفاوت مدل 24VDC با مدل 230VAC
رله فیندر 20.21.9.024.0000 از نظر عملکرد اصلی، جریان کنتاکت 16 آمپر و آرایش تک کنتاکت باز، با مدل 20.21.8.230.0000 مشابه است.
تفاوت اصلی این دو مدل در ولتاژ و نوع تغذیه بوبین است.
مدل 20.21.9.024.0000 دارای بوبین 24 ولت DC بوده و برای مدارهای فرمان جریان مستقیم طراحی شده است.
در مقابل، مدل 20.21.8.230.0000 دارای بوبین 230 ولت AC است و برای مدارهای فرمان با تغذیه متناوب مناسب خواهد بود.
این دو مدل نباید بدون بررسی و اصلاح مدار فرمان جایگزین یکدیگر شوند؛ زیرا اعمال ولتاژ نامناسب می‌تواند باعث خرابی بوبین یا عملکرد نادرست رله شود.

تفاوت رله ضربه‌ای با تایمر راه‌پله
رله ضربه‌ای و تایمر راه‌پله هر دو در کنترل روشنایی کاربرد دارند، اما منطق عملکرد آن‌ها متفاوت است.
رله ضربه‌ای با هر پالس وضعیت کنتاکت را تغییر می‌دهد و تا دریافت پالس بعدی در همان وضعیت باقی می‌ماند.
در مقابل، تایمر راه‌پله معمولاً پس از دریافت فرمان، چراغ‌ها را برای مدت مشخصی روشن نگه می‌دارد و سپس به‌صورت خودکار خاموش می‌کند.
بنابراین اگر هدف، روشن و خاموش کردن دستی روشنایی از چند نقطه باشد، رله ضربه‌ای مناسب است؛ اما برای خاموش شدن خودکار روشنایی پس از زمان تعیین‌شده باید از تایمر مناسب استفاده شود.

نکات انتخاب و جایگزینی
هنگام خرید رله ضربه‌ای فیندر 20.21.9.024.0000 باید کد کامل محصول، ولتاژ بوبین، جریان نامی کنتاکت و تعداد وضعیت‌های سوئیچینگ بررسی شود.
این مدل دارای بوبین 24VDC، یک کنتاکت 1NO و عملکرد دوحالته است.
هنگام جایگزینی با مدل‌های مشابه، علاوه بر ابعاد و نحوه نصب، باید نوع تغذیه بوبین و آرایش کنتاکت‌ها نیز مطابقت داشته باشند.
برای بارهای دارای جریان هجومی بالا، انتخاب رله باید بر اساس مشخصات نوع بار انجام شود. همچنین در طراحی مدارهای PLC، قابلیت تأمین جریان بوبین توسط خروجی کنترلر اهمیت دارد.

جمع‌بندی ویژگی‌های رله
رله ضربه‌ای فیندر Finder مدل 20.21.9.024.0000 از سری 20 با بوبین 24 ولت DC، کنتاکت 16 آمپر و عملکرد حافظه‌دار، یکی از تجهیزات کاربردی برای کنترل روشنایی چندنقطه‌ای و مدارهای فرمان پالسی است.
مکانیزم دوحالته، قابلیت نصب روی ریل DIN، ترمینال‌های پیچی، دکمه تست و نشانگر مکانیکی از ویژگی‌های این محصول محسوب می‌شوند.
این رله برای پروژه‌های ساختمانی، تابلوهای برق صنعتی و سیستم‌های کنترل دارای فرمان پالسی قابل استفاده است و انتخاب صحیح آن باید با توجه به ولتاژ فرمان، مشخصات بار و شرایط نصب انجام شود.

کاربرد های محصول
کنترل روشنایی از چند نقطه
سیستم روشنایی راهروها
روشنایی ساختمان‌های تجاری
کنترل روشنایی سالن‌ها
تابلوهای فرمان 24VDC
تابلوهای برق صنعتی
مدارهای فرمان پالسی
کنترل شستی‌دار روشنایی
سیستم‌های اتوماسیون صنعتی
کنترل تجهیزات با PLC
مدارهای فرمان حافظه‌دار
کنترل روشنایی انبارها
مدارهای قطع و وصل پالسی
سیستم‌های کنترل ساختمانی

مزایای رله ضربه‌ای فیندر
عملکرد حافظه‌دار: حفظ آخرین وضعیت کنتاکت بدون تغذیه مداوم بوبین.
بوبین 24VDC: مناسب مدارهای فرمان جریان مستقیم 24 ولت.
کنتاکت 16 آمپر: قابلیت سوئیچینگ بارهای مجاز با جریان نامی 16 آمپر.
تک کنتاکت 1NO: مناسب قطع و وصل یک مدار الکتریکی.
کنترل چندنقطه‌ای: امکان استفاده از چند شستی برای فرمان دادن به یک رله.
مکانیزم دوحالته: تغییر وضعیت کنتاکت با هر پالس فرمان.
نصب روی ریل DIN: مناسب تابلوهای برق و تابلوهای فرمان استاندارد.
عرض 17.5 میلی‌متر: اشغال فضای کم در تابلو برق.
دکمه تست: امکان بررسی عملکرد مکانیزم رله.
نشانگر مکانیکی: مشاهده آسان وضعیت کنتاکت.
ترمینال پیچی: مناسب سیم‌کشی مدار فرمان و قدرت.
کنتاکت AgNi: استفاده از آلیاژ نقره و نیکل در ساخت کنتاکت.
برند فیندر: محصول برند تخصصی FINDER ایتالیا.
