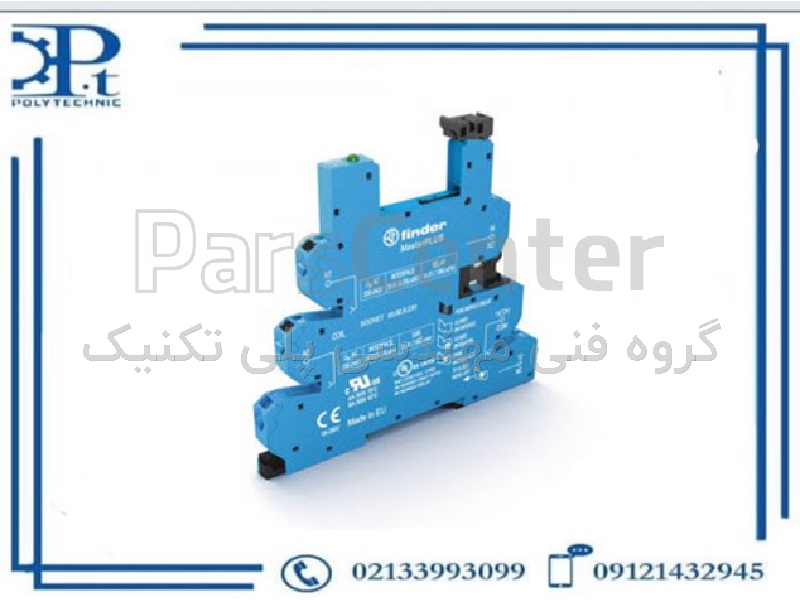

سوکت 93617024 مخصوص رله plc فیندر ایتالیا کد 39110240060 FINDER

سوکت رله فیندر مدل 93.61.7.024 با کد تجاری 93617024 یکی از تجهیزات تخصصی و کاربردی در حوزه برق صنعتی، مدارهای فرمان و سیستم‌های اتوماسیون صنعتی است که توسط برند معتبر FINDER طراحی شده است. این محصول از خانواده سوکت‌های سری 93 و نوع MasterBASIC بوده و برای نصب و اتصال رله‌های باریک سری 34 فیندر مورد استفاده قرار می‌گیرد.

سوکت Finder 93617024 به‌عنوان رابط میان رله و سیم‌کشی تابلو برق عمل کرده و امکان نصب منظم، اتصال الکتریکی مطمئن و تعویض آسان رله را فراهم می‌کند. این محصول به‌ویژه برای مدارهای فرمان 24 ولت DC و سیستم‌های کنترل صنعتی که از رله‌های واسط استفاده می‌کنند، انتخاب مناسبی محسوب می‌شود.

یکی از مهم‌ترین ویژگی‌های این سوکت، طراحی باریک و کم‌حجم آن است. عرض 6.2 میلی‌متری سوکت امکان نصب تعداد بیشتری از رله‌ها در فضای محدود تابلو برق را فراهم می‌کند. این ویژگی در تابلوهای کنترل PLC، ماشین‌آلات صنعتی و خطوط تولید که تعداد زیادی سیگنال کنترلی دارند، اهمیت ویژه‌ای دارد.

مدل 93.61.7.024 دارای 5 محل اتصال با ترمینال‌های پیچی است. ساختار ترمینال‌های این محصول به‌گونه‌ای طراحی شده که اتصال سیم‌ها به‌صورت منظم انجام شود و دسترسی به اتصالات هنگام نصب، بازرسی و تعمیرات آسان باشد. پیچ‌های ترمینال قابلیت استفاده با پیچ‌گوشتی دوسو و چهارسو را دارند که فرآیند سیم‌کشی را برای تکنسین‌های برق ساده‌تر می‌کند.
یکی دیگر از قابلیت‌های مهم سوکت فیندر 93.61.7.024، وجود مدار داخلی نشانگر وضعیت و حفاظت بوبین است. نشانگر LED داخلی امکان بررسی سریع اعمال فرمان به مدار را فراهم می‌کند و مدار حفاظتی نیز به کاهش اضافه‌ولتاژهای گذرا و نویزهای ناشی از عملکرد بوبین رله کمک می‌کند. این ویژگی در مدارهای کنترلی و سیستم‌های اتوماسیون که تجهیزات الکترونیکی حساس در کنار رله‌ها نصب شده‌اند، کاربردی است.

این سوکت برای استفاده با رله‌های سازگار سری 34.51 و 34.81 فیندر طراحی شده است. سری 34.51 شامل رله‌های الکترومکانیکی باریک بوده و سری 34.81 شامل رله‌های حالت جامد است. امکان استفاده از این خانواده از رله‌ها در مدارهای مختلف، انعطاف‌پذیری مناسبی برای طراحی سیستم‌های کنترل صنعتی ایجاد می‌کند.

از دیگر ویژگی‌های این محصول، قابلیت نصب مستقیم روی ریل DIN استاندارد 35 میلی‌متری است. نصب ریلی باعث افزایش سرعت مونتاژ تابلو برق، کاهش پیچیدگی چیدمان تجهیزات و دسترسی بهتر به قطعات در زمان تعمیر و نگهداری می‌شود.

سوکت Finder 93617024 همچنین دارای گیره پلاستیکی نگهدارنده و جداساز رله است. این گیره علاوه بر تثبیت رله در محل نصب، جداسازی و تعویض قطعه را آسان‌تر می‌کند. در نتیجه، هنگام خرابی یا نیاز به تعویض رله، نیازی به باز کردن سیم‌های متصل به ترمینال‌های سوکت نخواهد بود.

یکی دیگر از قابلیت‌های کاربردی این سوکت، امکان استفاده از جامپرهای اتصال مشترک است. این ویژگی به سازندگان تابلو برق اجازه می‌دهد در مدارهایی که چندین رله نیاز به اتصال الکتریکی مشترک دارند، از جامپر مناسب استفاده کنند و تعداد سیم‌های مجزا را کاهش دهند. این قابلیت به ایجاد سیم‌کشی منظم‌تر، افزایش سرعت مونتاژ و سهولت تعمیرات کمک می‌کند.

از نظر مشخصات الکتریکی، سوکت رله فیندر 93.61.7.024 دارای جریان نامی 6 آمپر و ولتاژ نامی 250 ولت است. بااین‌حال، ظرفیت واقعی سوئیچینگ مدار به نوع رله نصب‌شده، مشخصات کنتاکت‌ها و شرایط بار وابسته بوده و نباید صرفاً بر اساس ظرفیت نامی سوکت تعیین شود.

این محصول با توجه به طراحی صنعتی، ابعاد فشرده، قابلیت نصب روی ریل DIN، مدار حفاظتی داخلی و سازگاری با رله‌های باریک فیندر، در تابلوهای فرمان، سیستم‌های مبتنی بر PLC، ماشین‌آلات بسته‌بندی، خطوط تولید اتوماتیک، تجهیزات کنترل فرآیند و مدارهای واسط کاربرد دارد.

سوکت فیندر مدل 93.61.7.024 به دلیل ساختار کاربردی و امکان سرویس و تعویض سریع رله، گزینه‌ای مناسب برای سازندگان تابلو برق، مهندسان اتوماسیون صنعتی، تعمیرکاران تجهیزات الکتریکی و واحدهای تعمیر و نگهداری صنایع مختلف به شمار می‌رود.

 کاربردهای سوکت رله فیندر 93617024
نصب رله‌های سری 34.51 و 34.81 فیندر
استفاده در تابلوهای برق صنعتی و تابلوهای فرمان

اتصال رله‌های واسط به خروجی‌های PLC
کاربرد در مدارهای فرمان 24 ولت DC

استفاده در سیستم‌های اتوماسیون خطوط تولید
نصب در تابلوهای کنترل ماشین‌آلات صنعتی

کاربرد در تجهیزات بسته‌بندی و دستگاه‌های اتوماتیک
استفاده در سیستم‌های کنترل فرآیند صنعتی

نصب رله در تابلوهای دارای محدودیت فضای داخلی
سیم‌کشی مشترک چندین رله با استفاده از جامپر

تعمیر و نگهداری مدارهای فرمان صنعتی
استفاده در سیستم‌های کنترل سیگنال و تجهیزات الکتریکی

مزایای سوکت رله Finder 93.61.7.024

طراحی باریک و کم‌حجم: عرض 6.2 میلی‌متری سوکت، امکان استفاده بهینه از فضای تابلو برق را فراهم می‌کند.

مناسب مدارهای فرمان 24 ولت DC: طراحی‌شده برای کاربردهای کنترلی و رله‌های سازگار سری 34 فیندر.

مدار نشانگر وضعیت: دارای نشانگر LED برای کمک به بررسی وضعیت فرمان و تسهیل عیب‌یابی مدار.

مدار حفاظتی داخلی: کمک به کاهش اضافه‌ولتاژهای گذرا و نویزهای الکترومغناطیسی بوبین.

ترمینال‌های پیچی مطمئن: امکان سیم‌کشی منظم و ایجاد اتصالات مکانیکی مناسب.

قابلیت اتصال جامپر: امکان ایجاد اتصال مشترک میان چند سوکت و کاهش سیم‌کشی اضافی.

گیره نگهدارنده رله: کمک به تثبیت رله و تسهیل جداسازی آن در زمان سرویس.

نصب آسان روی ریل DIN: مناسب برای مونتاژ سریع در تابلوهای برق صنعتی.

تعویض سریع رله: امکان جایگزینی رله بدون باز کردن اتصالات سیم‌کشی اصلی.

مناسب برای سیستم‌های PLC: کاربردی در مدارهای واسط و کنترل تجهیزات صنعتی با ولتاژ فرمان سازگار.​
