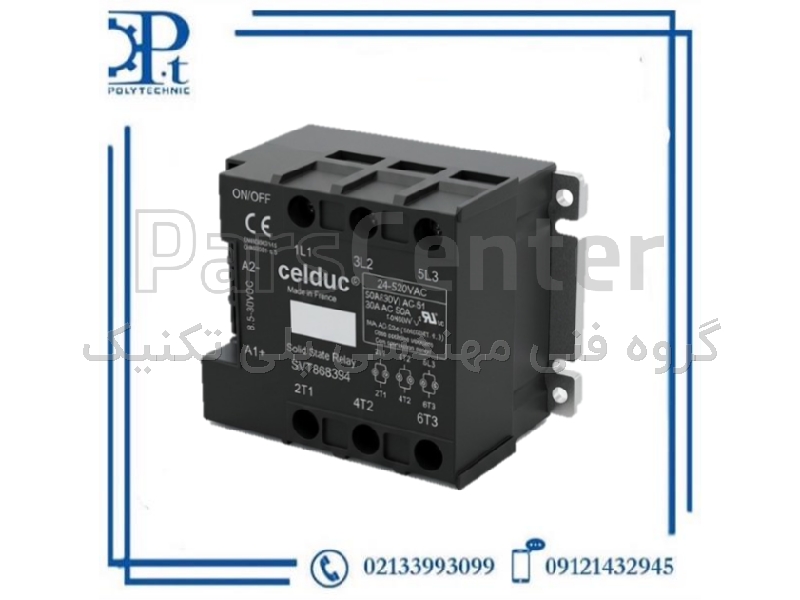

رله SSR سه فاز سلدوک مدل SVT868394 | جریان 95 آمپر | کنترل 8.5-30V DC | Zero-Cross | ساخت فرانسه | اورجینال Celduc
رله حالت جامد (SSR) سه فاز Celduc مدل SVT868394 با جریان 3×95 آمپر، ولتاژ سوئیچینگ 24-520V AC، کنترل DC 8.5-30 ولت، خروجی Zero-Cross، حفاظت RC و VDR. مناسب کنترل موتور و بارهای صنعتی سنگین. ساخت فرانسه. برای اطلاعات بیشتر با شماره تلفن دفتر (ثابت): 02133993099 یا همراه: 09121432945 تماس بگیرید.
اطلاعات تامین کننده
گروه فنی مهندسی پلی تکنیک
تهرانتولید کننده، وارد کننده، عمده فروش، خرده فروش، خدمات
برق صنعتی، اتوماسیون صنعتی، الکترونیک قدرت، تعمیرات، تجهیزات اندازه گیری، سیم، کابل، المنت، ترموکوبل، کنتاکتور، رله فیندر، دیمر صنعتی، finder، shneider، siemens، سنسور
مشخصات
- شرکت سازنده
- Celduc
- مدل
- SVT868394
- کشور سازنده
- فرانسه
- برند
- Celduc Relais
- سری
- SVT Range
- نوع
- رله حالت جامد سهفاز
- جریان نامی هر فاز
- 95 آمپر، معادل 3 در 95 آمپر
- ولتاژ سوئیچینگ
- 24 تا 520 ولت AC
- ولتاژ کنترل
- 8.5 تا 30 ولت DC
- نوع کنترل
- DC
- نوع خروجی
- Zero-Cross،
- تکنولوژی داخلی
- تریستور (Thyristor Technology)
- حفاظت ورودی
- شبکه RC و وریستور VDR
- درجه حفاظت بدنه
- IP20
- نشانگر وضعیت
- LED
- دمای عملکرد
- - 40 تا 100+ درجه سانتیگراد
- ابعاد
- 100*76*56.5 میلیمتر
- نوع نصب
- روی هیتسینک
- فاصله مرکز تا مرکز
- 47.5 میلیمتر
- نوع کاربری بار
- مناسب همه نوع بار
- استانداردها
- CE، RoHS، CUL E69913
توضیحات محصول
رله SVT868394 از سری SVT سلداک یک رله حالت جامد سهفاز با خروجی AC سنکرون (Zero-Crossing) است که برای کنترل همه نوع بار طراحی شده و دارای سطح بالایی از مصونیت در برابر تداخلات خارجی، جریان نشتی بسیار پایین در حالت خاموش و یک سرکوبکننده اضافهولتاژ است. این رله با ولتاژ کنترلی 8.5 تا 30 ولت DC یا 10 تا 30 ولت AC قابل سفارش است و در محدوده دمایی منفی 40 تا مثبت 100 درجه سانتیگراد با درجه حفاظت IP20 کار میکند.
طبق کاتالوگ رسمی سلداک، مدل SVT868394 (نسخه E) با جریان 3 در 95 آمپر، ولتاژ سوئیچینگ 24 تا 520 ولت AC، ولتاژ کنترل 8.5 تا 30 ولت DC، مقدار I2t برابر 16200 آمپر به توان دو در ثانیه، و مجهز به حفاظت شبکه RC و وریستور VDR است؛ ابعاد بدنه آن 100 در 76 در 56.5 میلیمتر بوده و این محصول باید با هیتسینک نصب شود تا به جریان نامی کامل برسد.
رلههای حالت جامد (SSR) سهفاز سلداک با استفاده از تکنولوژی تریستور و خروجی Zero-Cross کار میکنند، یعنی سوئیچینگ بار دقیقاً در لحظه عبور ولتاژ AC از نقطه صفر انجام میشود — این ویژگی نویز الکتریکی و استرس وارده بر بار را به حداقل میرساند و آن را برای کنترل موتورها، گرمکنها و سایر بارهای صنعتی حساس بسیار مناسب میسازد. نشانگر LED روی بدنه دستگاه وضعیت فرمان و عملکرد رله را بهصورت بصری نمایش میدهد و حفاظت داخلی RC و VDR، دستگاه را در برابر گذراهای ولتاژ ناشی از سوئیچینگ یا صاعقه محافظت میکند.
به دلیل عملکرد بدون قطعات متحرک مکانیکی، رلههای SSR نسبت به رلههای الکترومکانیکی معمولی عمر بسیار بالاتر، سرعت سوئیچینگ بیشتر و سطح نویز پایینتری دارند که آنها را برای کاربردهای صنعتی با سیکلهای سوئیچینگ بالا و محیطهای حساس به ارتعاش ایدهآل میسازد.
مزایا
• جریان بالای 3×95 آمپر — مناسب بارهای سهفاز سنگین
• خروجی Zero-Cross — کاهش نویز و استرس سوئیچینگ روی بار
• حفاظت داخلی RC و VDR — مقاوم در برابر اضافهولتاژ گذرا
• بدون قطعات متحرک — عمر بسیار بالاتر از رلههای الکترومکانیکی
• محدوده دمایی وسیع از -40 تا +100 درجه
• نشانگر LED — تشخیص سریع وضعیت عملکرد
• جریان نشتی بسیار پایین در حالت خاموش
• ولتاژ کنترل پایین (8.5 تا 30 ولت DC) — سازگار با خروجی PLC
• ساخت فرانسه — کیفیت اروپایی معتبر برند Celduc
کاربردها
• کنترل موتورهای الکتریکی سهفاز صنعتی
• کنترل گرمکنهای صنعتی و کورههای الکتریکی
• سیستمهای اتوماسیون با سیکل سوئیچینگ بالا
• تابلوهای کنترل دما و فرآیندهای صنعتی
• خطوط تولید با نیاز به سوئیچینگ سریع و بیصدا
• سیستمهای کنترل بار سهفاز در صنایع غذایی، پلاستیک و نساجی
• جایگزینی رلههای الکترومکانیکی در کاربردهای با فرکانس سوئیچینگ بالا
