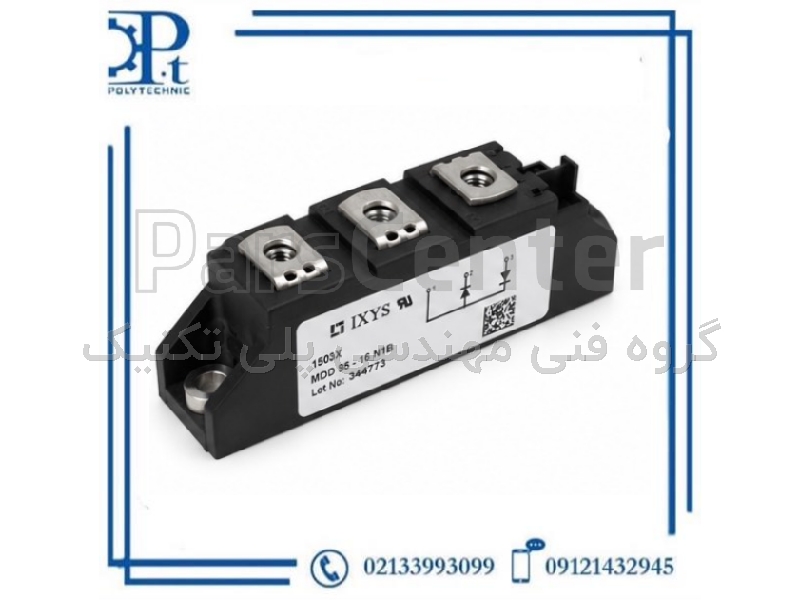

ماژول دیود دوتایی IXYS مدل MDD95-16N1B | آمپر120 | 1600 ولت | Dual Series | TO-240AA | اورجینال آمریکا
ماژول دیود دوتایی سری IXYS مدل MDD95-16N1B با جریان 120 آمپر، ولتاژ برگشتی 1600 ولت، کانفیگ Dual Series (نیمپل)، چیپ Planar Passivated، پکیج TO-240AA با 3 پین. مناسب پل سهفاز و یکفاز صنعتی. ساخت آمریکا. برای اطلاعات بیشتر با شماره تلفن دفتر (ثابت): 02133993099 یا همراه: 09121432945 تماس بگیرید.
قیمت
اطلاعات تامین کننده
گروه فنی مهندسی پلی تکنیک
تهرانتولید کننده، وارد کننده، عمده فروش، خرده فروش، خدمات
برق صنعتی، اتوماسیون صنعتی، الکترونیک قدرت، تعمیرات، تجهیزات اندازه گیری، سیم، کابل، المنت، ترموکوبل، کنتاکتور، رله فیندر، دیمر صنعتی، finder، shneider، siemens، سنسور
مشخصات
- شرکت سازنده
- IXYS
- مدل
- MDD95-16N1B
- کشور سازنده
- ایالات متحده آمریكا
- برند
- IXYS
- نوع
- پل دیود دوتایی
- کشور سازنده
- آمریکا
- سری
- MDD95 – Standard Rectifier Module
- کانفیگ داخلی
- دو دیود بهصورت سری
- IFAV
- 120 آمپر
- VRRM
- 1600 ولت
- VRSM
- 1700 ولت
- VF max
- 1.43 ولت
- Uf max
- 1.13 ولت (در شرایط استاندارد)
- IFSM
- 3000 آمپر (کرست)
- تعداد پین
- 3 پین
- پکیج
- TO-240AA (Chassis Mount)
- نوع چیپ
- Planar Passivated دیود استاندارد
- مقاومت حرارتی جانکشن
- 0.2 کلوین بر وات (هر دیود)
- دمای عملکرد جانکشن
- -40 تا +150 درجه سانتیگراد
- نوع نصب
- Chassis Mount، نصب روی هیتسینک
- تعداد ماژول
- 3 عدد
- استانداردها
- IEC 60747، RoHS
توضیحات محصول
ماژول MDD95-16N1B از سری MDD95 شرکت IXYS (اکنون بخشی از Littelfuse) یک ماژول دیود دوتایی سری (Dual Series) با کانفیگ نیمپل است که دارای دو دیود با آرایش سری (Common Anode-Cathode) در یک پکیج TO-240AA با 3 پین است.
این ماژول برای استفاده در پیکربندیهای پل تکفاز و سهفاز طراحی شده است. برای ساخت یک پل سهفاز کامل (B6 Bridge) از 3 عدد از این ماژول استفاده میشود که در مجموع 6 دیود مورد نیاز را تأمین میکند. این روش ساخت پل سهفاز با ماژولهای نیمپل جداگانه امکان تعویض تنها بخشی از پل در صورت خرابی را فراهم میکند — بدون نیاز به تعویض کل ماژول.
ویژگیهای برجسته این ماژول شامل چیپهای Planar Passivated برای افت ولتاژ رو به جلو بسیار پایین، چرخه دمایی و توانی بهبودیافته، و طول عمر عملکردی بالاتر در مدهای کاری شدید است. جریان سرج غیرتکراری 3000 آمپر (کرست) توانایی فوقالعادهای در تحمل جریانهای اینراش شدید ناشی از شارژ خازنهای فیلتر یا استارت موتور را تضمین میکند.
پکیج TO-240AA با نصب Chassis Mount روی هیتسینک مناسب انجام میشود و مقاومت حرارتی جانکشن به کیس 0.2 K/W برای هر دیود، انتقال حرارت بسیار مؤثری را فراهم میکند.
مزایا
• جریان بالای 120 آمپر — مناسب کاربردهای صنعتی پرمصرف
• ولتاژ برگشتی 1600 ولت — مناسب شبکههای 380 تا 690 ولت AC
• کانفیگ Dual Series (نیمپل) — انعطاف در پیکربندی پل تکفاز و سهفاز
• چیپ Planar Passivated — افت ولتاژ بسیار پایین و عمر بالا
• جریان سرج 3000 آمپر — تحمل اینراش بسیار شدید
• امکان تعویض تنها یک ماژول معیوب در پل سهفاز (بهجای کل پل)
• مقاومت حرارتی پایین 0.2 K/W — انتقال حرارت بسیار مؤثر
• پکیج استاندارد TO-240AA — سازگار با تجهیزات موجود
• ساخت آمریکا — برند IXYS (Littelfuse) معتبر جهانی
کاربردها
• ساخت پل سهفاز کامل (B6) با 3 عدد از این ماژول
• رکتیفایر ورودی درایوهای VFD و اینورتر PWM
• کنترل موتورهای DC صنعتی
• سافتاستارترهای AC موتور
• منابع تغذیه و مبدلهای قدرت صنعتی
• تجهیزات جوشکاری صنعتی
• کنترلرهای فرآیند شیمیایی و کورههای بلندگو
• شارژرهای باتری صنعتی و UPS
