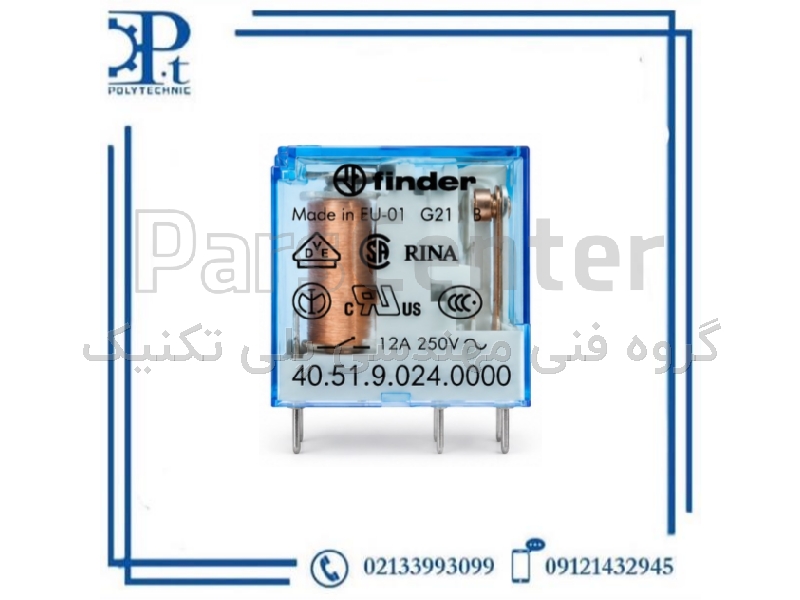

رله فیندر Finder 40.51.9.024.0000 بوبین 24VDC تک کنتاکت 10A
رله Finder مدل 40.51.9.024.0000 با بوبین 24VDC، یک کنتاکت تبدیلی 1CO و جریان نامی 10A، مناسب مدار فرمان، PLC، تابلو برق و سیستمهای اتوماسیون صنعتی. برای اطلاعات بیشتر با شماره تلفن دفتر (ثابت): 02133993099 یا همراه: 09121432945 تماس بگیرید.
اطلاعات تامین کننده
گروه فنی مهندسی پلی تکنیک
تهرانتولید کننده، وارد کننده، عمده فروش، خرده فروش، خدمات
برق صنعتی، اتوماسیون صنعتی، الکترونیک قدرت، تعمیرات، تجهیزات اندازه گیری، رله فیندر، دیمر صنعتی، finder، shneider، siemens، رله Finder، سوکت رله فیندر ، رله صنعتی فیندر ، فروش رله فیندر ، تایمر فیندر ، نمایندگی فیندر در تهران
مشخصات
- برق ورودی
- تک فاز
- حداکثر جریان خروجی
- 10 آمپر
- شرکت سازنده
- فیندر FINDER
- مدل
- 40.51.9.024.0000
- ولتاژ ورودی
- 24 ولت
- کشور سازنده
- ایتالیا
- برند
- Finder
- مدل کامل
- 40.51.9.024.0000
- سری
- 40.51 / Series 40
- نوع
- رله الکترومکانیکی مینیاتوری
- عملکرد
- Monostable / Non-Latching
- نوع بوبین
- DC
- توان مصرفی بوبین
- حدود 0.65W
- مقاومت بوبین
- 900Ω
- جریان بوبین
- حدود 27mA
- ولتاژ لازم عملکرد
- حداکثر 17.5VDC
- ولتاژ Release
- 4.8VDC
- آرایش کنتاکت
- 1CO / SPDT / 1 Form C
- تعداد پل
- 1
- تعداد پایه
- 5 پایه
- جریان نامی کنتاکت
- 10A
- Ratingبارمقاومتی AC
- 10A در 250VAC
- Ratingبارمقاومتی DC
- 10A در 30VDC
- حداکثر جریان لحظهای
- 20A
- ولتاژ سوئیچینگ AC
- حداکثر 400VAC
- جنس کنتاکت
- AgNi – نقره نیکل
- زمان عملکرد
- حدود 7ms
- ابعاد
- 29 × 12.4 × 25mm
- روش نصب
- PCB یا سوکت
- سوکت سازگار
- Finder Series 95
- دمای کاری
- -40 تا +85°C
- کشور سازنده
- ایتالیا 🇮🇹
توضیحات محصول
رله Finder مدل 40.51.9.024.0000 از سری 40 فیندر، یک رله الکترومکانیکی مینیاتوری با بوبین 24 ولت DC است که برای استفاده در مدارهای فرمان، تابلوهای برق، سیستمهای اتوماسیون صنعتی، PLC و تجهیزات کنترلی طراحی شده است. ابعاد کوچک، ظرفیت مناسب کنتاکت و قابلیت نصب روی برد یا سوکت، این مدل را به یکی از رلههای کاربردی سری 40 فیندر تبدیل کرده است.
این رله دارای یک کنتاکت تبدیلی 1CO است که در اصطلاح فنی با SPDT یا 1 Form C نیز شناخته میشود. در نتیجه یک پایه مشترک یا Common در اختیار مدار قرار دارد که بسته به وضعیت بوبین بین کنتاکتهای Normally Closed و Normally Open تغییر وضعیت میدهد. این ساختار برای مدارهای فرمان، اینترلاک، کنترل تجهیزات و تبدیل سیگنال بسیار کاربردی است.
بوبین این مدل با 24VDC کار میکند و مقاومت آن حدود 900 اهم است. جریان مصرفی بوبین حدود 27 میلیآمپر بوده و زمان عملکرد رله تقریباً 7 میلیثانیه و زمان آزادشدن آن حدود 3 میلیثانیه است.
کنتاکت رله از آلیاژ AgNi یا نقره-نیکل ساخته شده و جریان نامی آن 10 آمپر است. Rating بار مقاومتی برابر 10A در 250VAC و 10A در 30VDC اعلام شده است. حداکثر جریان لحظهای کنتاکت نیز به 20 آمپر میرسد.
این مدل از نوع Non-Latching یا Monostable است. با اعمال 24VDC به بوبین، کنتاکت تغییر وضعیت داده و پس از قطع تغذیه بوبین، رله به حالت اولیه خود بازمیگردد. این ویژگی آن را برای استفاده بهعنوان رله واسط در خروجی PLC، مدار فرمان کنتاکتورها و تجهیزات کنترلی مناسب میکند.
رله Finder 40.51.9.024.0000 قابلیت نصب مستقیم روی PCB را دارد و همچنین با سوکتهای مناسب سری 95 فیندر قابل استفاده است. فاصله پایههای کنتاکت 5 میلیمتر بوده و برای این خانواده فاصله خزشی و هوایی 8 میلیمتر و تحمل ضربه عایقی 6kV بین بوبین و کنتاکت اعلام شده است.
محدوده دمای کاری -40 تا +85 درجه سانتیگراد، عمر مکانیکی بالا و تأییدیههای صنعتی مختلف، امکان استفاده از این رله را در طیف گستردهای از تجهیزات صنعتی و تابلوهای کنترل فراهم میکند.
کاربردها
تابلو برق و تابلو فرمان
اتوماسیون صنعتی خروجی PLC
رله واسط PLC فرمان کنتاکتور
ماشینآلات صنعتی سیستمهای کنترل
تجهیزات HVAC کنترل پمپ و فن
سیستمهای روشنایی بردهای الکترونیکی
تجهیزات الکترومکانیکی
